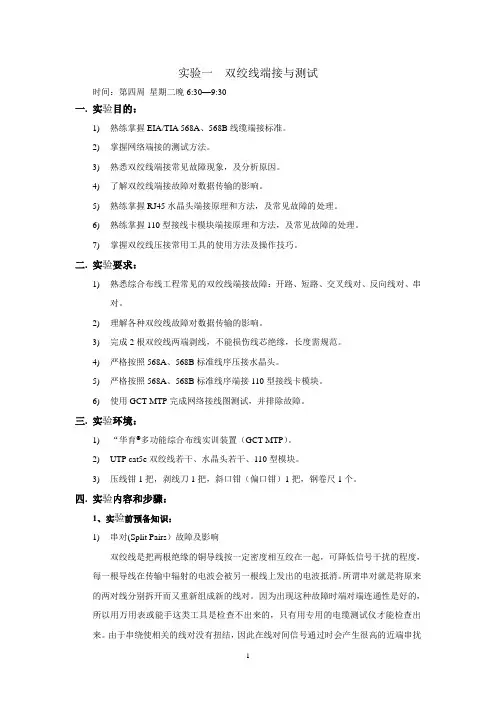

实验一双绞线端接与测试时间：第四周星期二晚6:30—9:30一.实验目的：1)熟练掌握EIA/TIA 568A、568B线缆端接标准。
2)掌握网络端接的测试方法。
3)熟悉双绞线端接常见故障现象，及分析原因。
4)了解双绞线端接故障对数据传输的影响。
5)熟练掌握RJ45水晶头端接原理和方法，及常见故障的处理。
6)熟练掌握110型接线卡模块端接原理和方法，及常见故障的处理。
7)掌握双绞线压接常用工具的使用方法及操作技巧。
二.实验要求：1)熟悉综合布线工程常见的双绞线端接故障：开路、短路、交叉线对、反向线对、串对。
2)理解各种双绞线故障对数据传输的影响。
3)完成2根双绞线两端剥线，不能损伤线芯绝缘，长度需规范。
4)严格按照568A、568B标准线序压接水晶头。
5)严格按照568A、568B标准线序端接110型接线卡模块。
6)使用GCT-MTP完成网络接线图测试，并排除故障。
三.实验环境：1)“华育®多功能综合布线实训装置（GCT-MTP）。
2)UTP cat5e双绞线若干、水晶头若干、110型模块。
3)压线钳1把，剥线刀1把，斜口钳（偏口钳）1把，钢卷尺1个。
四.实验内容和步骤：1、实验前预备知识：1)串对(Split Pairs）故障及影响双绞线是把两根绝缘的铜导线按一定密度相互绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
所谓串对就是将原来的两对线分别拆开而又重新组成新的线对。
因为出现这种故障时端对端连通性是好的，所以用万用表或能手这类工具是检查不出来的，只有用专用的电缆测试仪才能检查出来。
由于串绕使相关的线对没有扭结，因此在线对间信号通过时会产生很高的近端串扰（NEXT）。
串对通常也能使用，但往往串扰指标较大，只能运行10M应用，不能达到100M及以上应用。
2)RJ45水晶头端接原理：利用压线钳机械压力使RJ45头中的金属刀片先压破线芯绝缘护套，再压入铜线芯中，最后实现刀片与铜线芯的电气连接。
