桩基溶洞处理方案1.抢修方案如果发现溶洞对桩基的影响较小，可以采取抢修方案进行处理。
首先，要对溶洞进行勘探，了解其形态和大小。
然后，根据溶洞的具体情况选择相应的修补材料，使用泥浆、砂浆等填充溶洞空洞，同时对溶洞周围的土体进行加固，增加桩基的承载能力和稳定性。
2.采用加固技术对于较大的溶洞，可采用加固技术进行处理。
首先，要对溶洞进行详细的勘探和测量，确定溶洞的具体形态和范围。
然后，根据溶洞的大小和深度，采取相应的加固措施，如钢筋混凝土灌注桩、预制桩等。
加固措施的设计要考虑到溶洞的特性和地质条件，确保桩基的承载能力和稳定性。
3.施工调整方案在施工过程中发现溶洞对桩基的影响较大时，可以采取施工调整方案进行处理。
首先，要对溶洞进行详细的勘探和测量，确定溶洞的具体形态和范围。
然后，根据溶洞的位置和大小，调整桩基的位置和数量，以减小溶洞对桩基的影响。
在调整桩基位置时，要考虑到溶洞的承载能力和稳定性，并与结构设计进行配合。
4.风险评估和监测方案对于较大的溶洞和复杂的地质条件，可以采用风险评估和监测方案进行处理。
首先，要对溶洞进行详细的勘探和测量，确定溶洞的形态和范围。
然后，根据溶洞的特性和地质条件，进行风险评估，评估桩基的稳定性和安全性。
在施工过程中，要进行桩基的实时监测，及时发现和处理溶洞的变化，确保桩基的安全性。
在桩基溶洞处理过程中，需要充分了解地质条件和溶洞的特性，进行详细的勘探和测量，采取相应的处理措施。
同时，还需要与结构设计和施工过程进行配合，确保桩基的承载能力和稳定性，并进行实时的监测和评估，确保工程的安全性。

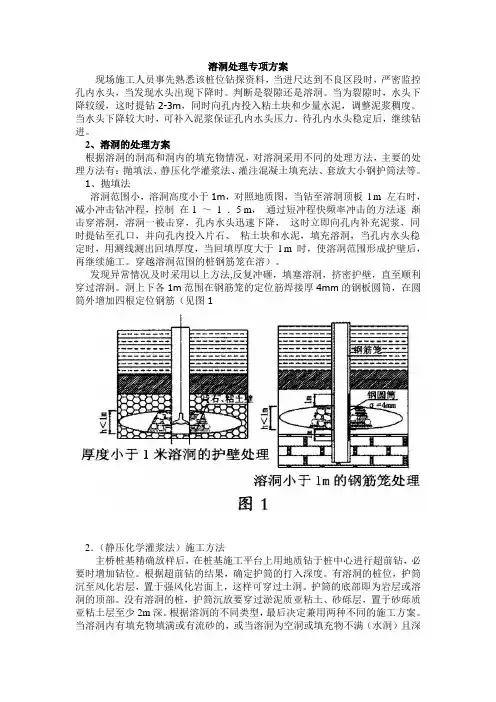

溶洞处理专项方案现场施工人员事先熟悉该桩位钻探资料，当进尺达到不良区段时，严密监控孔内水头，当发现水头出现下降时。
判断是裂隙还是溶洞。
当为裂隙时，水头下降较缓，这时提钻2-3m，同时向孔内投入粘土块和少量水泥，调整泥浆稠度。
当水头下降较大时，可补入泥浆保证孔内水头压力。
待孔内水头稳定后，继续钻进。
2、溶洞的处理方案根据溶洞的洞高和洞内的填充物情况，对溶洞采用不同的处理方法，主要的处理方法有：抛填法、静压化学灌浆法、灌注混凝土填充法、套放大小钢护筒法等。
1、抛填法溶洞范围小，溶洞高度小于1m，对照地质图，当钻至溶洞顶板l m 左右时，减小冲击钻冲程，控制在1 ～ 1 ．5 m，通过短冲程快频率冲击的方法逐渐击穿溶洞，溶洞一被击穿，孔内水头迅速下降，这时立即向孔内补充泥浆，同时提钻至孔口，并向孔内投入片石、粘土块和水泥，填充溶洞，当孔内水头稳定时，用测线测出回填厚度，当回填厚度大于l m 时，使溶洞范围形成护壁后，再继续施工。
穿越溶洞范围的桩钢筋笼在溶）。
发现异常情况及时采用以上方法,反复冲砸，填塞溶洞，挤密护壁，直至顺利穿过溶洞。
洞上下各1m范围在钢筋笼的定位筋焊接厚4mm的钢板圆筒，在圆筒外增加四根定位钢筋（见图12．（静压化学灌浆法）施工方法主桥桩基精确放样后，在桩基施工平台上用地质钻于桩中心进行超前钻，必要时增加钻位。
根据超前钻的结果，确定护筒的打入深度。
有溶洞的桩位，护筒沉至风化岩层，置于强风化岩面上，这样可穿过土洞。
护筒的底部即为岩层或溶洞的顶部。
没有溶洞的桩，护筒沉放要穿过淤泥质亚粘土、砂砾层，置于砂砾质亚粘土层至少2m深。
根据溶洞的不同类型，最后决定兼用两种不同的施工方案。
当溶洞内有填充物填满或有流砂的，或当溶洞为空洞或填充物不满（水洞）且深度在1～3m的，在钻孔桩施工前先进行预处理，采用静压化学灌浆法固结填充物和流砂，或用此法填满溶洞，在固结体达到一定强度以后再钻孔施工。
2．1．1技术要求溶洞预处理的目的是为了加固溶洞填充物和填满溶洞空间并达到一定的强度（20mpa以上），防止钻孔桩施工时泥浆流失、流砂及坍孔等情况的发生，保障成孔及水下混凝土浇注等一系列施工工序的顺利完成。
溶洞处理专项施工方案一、概述溶洞是地质中常见的地下溶蚀空间，其对周围环境和地质构造有一定影响。
在建筑工程中，遇到溶洞需要特殊处理，以确保工程施工的安全和稳定。
本文将针对溶洞处理专项施工方案进行详细阐述。
二、溶洞勘探与评价在进行施工前，首先需要对溶洞进行勘探与评价。
通过地质勘探、地质雷达、探测钻孔等手段，获取溶洞位置、规模、形态、发育程度等信息，评估其对工程的可能影响，为制定施工方案提供依据。
三、溶洞处理方案1.封闭处理：对于小型溶洞，可采用封闭处理方法，填充合适的材料将溶洞封闭，防止其对工程建设造成影响。
2.强夯法：对于较大且具有一定深度的溶洞，可采用强夯法，通过打压填充土石，加固溶洞周边地基，提高地基的承载能力。
3.注浆法：在溶洞周边进行注浆处理，利用水泥浆或特殊材料填充溶洞空间，加固地基，确保工程施工的安全。
4.钢梁支护：对于溶洞边缘岩层不稳定的情况，可采用钢梁支护的方法，用钢梁支撑岩体，保证施工的稳定性。
四、施工安全措施在进行溶洞处理施工过程中，必须严格遵守安全规范，采取有效措施保障施工人员和设备的安全。
包括但不限于：•设立安全警示标志，设置安全防护网等安全设施；•施工现场必须配备专业人员，确保施工操作符合规范；•定期检查施工设备和工具的安全性；•做好施工现场的通风排气工作，防止有毒气体聚集。
五、施工质量检验在施工完成后，需要对处理过的溶洞进行质量检验，确保施工效果符合规范要求。
主要包括对填充物的密实性、强度等进行检测，对处理后的地基进行承载力测试，以确保工程建设的安全性和稳定性。
六、结语溶洞处理是建筑工程中重要的一环，需要谨慎对待。
制定科学合理的施工方案，严格执行安全规范，做好施工过程的质量检验，才能确保工程建设的顺利进行。
希望本文的溶洞处理专项施工方案能为相关工程施工提供参考，保障工程的安全和稳定性。
钻孔桩和钻孔遇到溶洞的处理方法大不一样，混在一起是不易说得明白的，所以先说钻孔遇溶洞的处理措施。
一、首先分析一下孔壁是否稳定，会不会出现卡钻、埋钻情况。
如果肯定不会，就进一步看看冲洗液漏失情况。
如果冲洗液漏失不严重，可以采用降压钻进方法，在溶洞的底部慢慢磨出一个小孔，当小孔的深度达到0.5m左右时，就可以恢复正常钻进。
二、如果孔壁稳定、冲洗液漏失严重，可采用投粘土或粘土球的方法堵水。
当孔深大于15m 时，粘土或粘土球是不容易到底的，可以用钻具往下压送。
三、如果孔壁虽不稳定，但溶洞高度不大、不会出现严重坍塌时，也可用投粘土或粘土球方法进行护壁。
四、如果孔壁很不稳定、溶洞高度大，可能出现严重坍塌和甚至报废时，先研究一下溶洞的深度位置。
如果深度不大，例如在孔深15m处，就可采用套管护壁，变径钻进的方法。
原来是110孔径，可下108套管，再改用89钻具钻进。
在这里补充一句：有经验的管理人员在复杂地区施工时，为了预防孔内事故，往往在确定开孔口径就留了一级、甚至两级的余地。
五、如果孔壁不稳定且溶洞深度较大，如用套管护壁，变径钻进方法。
可能会因无法回收套管造成成本过高时，可以采用水泥浆固结后，重新钻进的方法。
为了节约时间，固孔水泥浆可以添加速凝剂，一时没有速凝剂时，可以用食盐。
桥梁桩基础施工中,遇到溶洞的情况并不少见，作为地下隐蔽工程,给施工带来很大困难, 如处理方法不当,往往会造成掉钻、卡锤、埋锤、梅花孔、漏浆、塌孔等事故发生,甚至威胁桥梁运营安全。
因而充分了解桥区桩位所遇溶洞的发育规律、基本形态、规模大小、溶穴顶板岩层厚度、完整性、洞内充填物形状等,采取稳妥的措施,保证施工的顺利进行,十分重要。
京珠高速公路粤境南段大镇至广州太和段全长122. 34km ,路基宽3315m ,许多桥梁均通过岩溶区。
其中第19 标段处于南岭中南段,地质构造上属于华南褶皱带的一部分,区域地质构造轮廓主要有NE 向及EW向构造带。
溶洞处理专项方案一、背景介绍溶洞是由地下溶蚀作用形成的地下空洞，是地质奇观和自然遗产。
然而，随着人类活动的不断扩大和环境的破坏，溶洞遭受了严重的破坏和污染。
为了保护和修复溶洞，制定____年溶洞处理专项方案是非常必要的。
二、目标和原则1. 目标：保护和修复溶洞，恢复其生态功能和自然景观；2. 原则：（1）科学、合理、可行性原则；（2）生态优先原则；（3）综合治理原则。
三、溶洞处理方案1. 溶洞整治（1）修复受损的洞口、洞壁等部分，保护洞穴结构的完整性；（2）清理和处理溶洞内的垃圾和有害物质；（3）设置导览系统，引导游客游览同时避免对溶洞的破坏；（4）加强安全措施，防止事故发生。
2. 水环境治理（1）排除和处理溶洞内的污水、污泥等有害物质；（2）建立溶洞周边水体的监测网络，持续监测水质状况；（3）加强污水排放管控，要求溶洞周边的企业和居民合规排放；（4）开展水生态修复工作，恢复水体生态功能。
3. 土壤保护和修复（1）修复受污染的溶洞周边土壤，采用植物修复、土壤改良等技术手段；（2）加强农药、化肥等农业用品的管理，减少对土壤的污染；（3）制定土壤保护和利用规划，合理利用土壤资源。
4. 植被恢复和生物保护（1）开展植被恢复工作，根据当地土壤和气候条件选择合适的植物进行种植；（2）保护特有物种和濒危物种，建立自然保护区和禁猎区；（3）加强宣传教育，提高公众对生物多样性保护的意识。
5. 整体管理和监测（1）建立溶洞管理机构，负责整个溶洞处理工作的规划、组织和管理；（2）开展定期巡查和监测工作，持续跟踪溶洞处理效果；（3）加强国际合作，借鉴国内外先进经验和技术，提升溶洞处理能力。
四、实施措施1. 组建专业团队，包括地质、生态、环境等方面的专家；2. 制定详细的工作计划，明确各项工作的责任和时间节点；3. 落实专项资金，保障溶洞处理工作的顺利实施；4. 加强宣传教育，增加公众对溶洞保护和修复的认识和支持；5. 加强与相关部门的合作，形成合力。
溶洞处理方案溶洞，那是一个隐藏在地下的神秘世界，充满着奇异的钟乳石和清澈的地下河流。
要将这样一个充满未知与危险的地方变为可供研究的景点，我们需要一份详尽的溶洞处理方案。
下面，就让我这个有着十年方案写作经验的大师，带你领略一下溶洞处理方案的精髓。
一、溶洞概况我们要对溶洞的基本情况进行了解。
溶洞的形成原因、地理位置、洞内结构、气候条件等都需要详细记录。
比如，溶洞的形成原因主要有地下水侵蚀、地质构造等，这些都需要我们深入研究。
二、溶洞处理目标1.确保游客安全。
溶洞内环境复杂，容易发生意外，我们要采取一系列措施，确保游客在溶洞内的安全。
2.保护溶洞生态环境。
溶洞内的生态环境非常脆弱，我们要在处理过程中尽量减少对生态环境的破坏。
3.提升溶洞景观价值。
通过对溶洞的处理，使其成为具有较高观赏价值的景点，吸引更多游客前来参观。
4.提高溶洞科研价值。
溶洞是研究地质、生物、化学等多学科的天然实验室，我们要充分利用溶洞资源，提升其科研价值。
三、溶洞处理方案1.安全措施（1）设立安全警示牌。
在溶洞入口、危险区域等地方设立安全警示牌，提醒游客注意安全。
（2）加强安全防护设施。
在溶洞内设置防护栏、安全通道等设施，确保游客在参观过程中不会发生意外。
（3）配备专业导游。
为游客提供专业的导游服务，讲解溶洞的地质、生物、历史等方面的知识，同时确保游客安全。
2.生态环境保护（1）严格控制游客数量。
限制游客进入溶洞的数量，避免过多游客对溶洞生态环境的破坏。
（2）加强环保宣传。
在溶洞入口处设立环保宣传牌，提醒游客保护溶洞内的生态环境。
（3）实施生态修复。
对溶洞内受到破坏的生态环境进行修复，恢复其自然面貌。
3.景观提升（1）优化溶洞景观布局。
合理规划溶洞内的游览路线，使游客在参观过程中能够欣赏到最美的景色。
（2）加强景观照明。
在溶洞内设置合理的照明系统，使溶洞景观更加璀璨夺目。
（3）增加互动体验。
在溶洞内设置一些互动体验项目，如VR、AR等，让游客更好地体验溶洞的魅力。
溶洞处理预案方案背景随着城市化进程的不断推进，越来越多的地区出现了溶洞地质问题。
目前，许多国家和地区都面临这一问题，并采取了各种措施来处理溶洞地质问题。
本文将探讨针对溶洞问题的预案方案。
溶洞处理预案方案针对溶洞问题，我们可以采取以下几种预案方案：方案一：填洞填洞是目前处理溶洞问题最常用的方法之一，其主要思想是通过将溶洞中的缝隙或空隙填满来消除地质灾害隐患。
填洞技术的主要原理是通过注浆或灌浆等方式，在洞内注入泥浆或其他填充材料，使其与周围土层紧密结合并形成一体，从而增强了地层和地基的力学性能。
对于一些较小的溶洞，填洞可以起到非常好的作用。
方案二：加固补强加固补强是通过对溶洞周边环境进行加固处理，提高其对地面荷载的承受能力，从而减少地质灾害的风险。
加固补强的方法主要包括挡板加固、钢筋混凝土加固、FRP加固等，其原理是增加地层的强度和稳定性，减少地层的变形和位移，降低地质灾害的风险。
方案三：监测预警监测预警是一种可以有效预测地质灾害的方法，通过监测地层变形、水位、地下水渗流等参数，及时发现地质灾害隐患的出现，以便采取及时措施进行预防和治理。
监测预警的方法包括地面测量、遥感监测、物联网监测等，其原理是通过实时监测数据，进行数据模型分析和预测，推测地质灾害隐患的发生时间和地点，并及时进行预警和处置。
结论针对不同的溶洞地质问题，需要选择不同的预案方案。
填洞、加固补强和监测预警是目前处理溶洞问题常用的预案方案，可以针对不同情况进行选择。
在治理过程中，需要根据实际情况制定具体的方案，加强对潜在危险的监测和预测，加大对地质灾害治理的力度，保障人民生命财产安全。
溶洞处理技术施工方案一、前言溶洞在地质形成中扮演着重要的角色，然而，溶洞的存在也给工程建设带来了一定的风险。
为了有效处理溶洞问题，提出了一系列的溶洞处理技术方案，本文将从技术施工方面出发，对溶洞处理技术的具体施工方案进行探讨。
二、溶洞检测与评估在进行溶洞处理技术施工之前，必须进行溶洞的检测与评估工作。
通过地质勘察和现场勘察等手段，了解溶洞的位置、规模和形态等关键信息。
同时，对溶洞的稳定性、对周围环境的影响等进行评估，为后续施工提供依据。
三、溶洞处理技术1. 填充法填充法是常用的溶洞处理技术之一。
通过采用水泥浆、砂浆等填充材料填充溶洞空洞，加固地层，进而解决溶洞带来的不稳定因素。
2. 支护法支护法是通过设置支柱、桩、钢筋混凝土等支护结构来加固溶洞周边的地层，防止地面塌陷或建筑物受损，保障工程安全。
3. 封堵法封堵法是在溶洞入口或内部进行封堵，常用的封堵材料有水泥浆、泡沫混凝土等。
通过封堵，有效阻止地下水对溶洞的进一步侵蚀和扩大。
4. 复杂工艺法对于形态复杂、位置特殊的大型溶洞，需要采用复杂工艺法，结合填充、支护、封堵等多种技术手段，进行有针对性的处理，保障工程的安全和稳定。
四、施工方案在进行溶洞处理技术施工时，需要根据溶洞的具体情况选择合适的技术方案，并制定详细的施工方案。
施工前应对现场环境和地质特征进行全面评估，确保施工过程中的安全性和有效性。
1.施工准备–确定施工方案，制定施工计划。
–调配施工人员和机械设备。
–准备所需填充材料、支护结构等施工材料。
2.施工过程–按照施工方案进行填充、支护、封堵等处理工艺。
–严格按照施工要求进行作业，确保工程质量。
–注意施工现场的安全管理，防止发生意外事故。
3.施工验收–施工结束后进行验收，检查工程质量。
–对施工结果进行评估，确保溶洞处理效果符合要求。
五、总结溶洞处理技术施工是一项复杂而重要的工程，在处理溶洞问题时需根据不同情况选择合适的技术方案。
在施工过程中，要严格按照施工方案操作，保证工程安全和稳定。
1溶洞预处理方案覆盖层为易塌陷的粉细砂，基岩为溶洞极发育的灰岩等地质特点，地质钻孔阶段和前期桩基施工出现的地面塌陷情况，为确保桩基施工质量安全和成孔效率，在桩基施工前应进行溶洞预处理。
1.1浅层溶洞预注浆填充（溶洞顶位于岩层顶6m以内）葫芦串溶洞顶壳较薄，桩基施工过程中，溶洞顶壳易破裂，覆盖砂层从溶洞顶漏入溶腔造成地面塌陷，采取对浅层溶洞预注浆填充的方案，确保钻孔安全。
1.1.1浅层溶洞预注浆试验选取浅层溶洞进行注浆试验。
1.1.1.1注浆孔布置钻孔与溶洞探查相结合，对没有塌陷的区域采用一桩一孔的注浆方案。
由于塌陷区域对施工有安全隐患，塌陷区域需扩大注浆范围，先在现场确定塌陷范围，在塌陷区边界范围线外布置钻孔进行帷幕灌浆（双液浆），阻断浆液漏失通道后，由外向内再进行中部孔灌浆，灌浆时由外向内进行跳孔注浆，以避免串浆。
1.1.1.2袖阀管注浆袖阀管注浆法使用的注浆工具为“塑料管”，管内径50mm，注浆段为带射浆孔的袖阀管，注浆段以上为实管。
袖阀管每隔50cm钻一组（4～8个孔）射浆孔，射浆孔呈梅花形布设，其外为长5～8cm的橡皮阀包裹。
图1.1-2袖阀管结构示意图根据注浆材料及地质条件，结合类似工程的施工经验，选用表中所示注浆参数，在施工中坚持先试后做的原则，通过试注浆对各项参数进行修正。
表1.1.1袖阀管注浆参数分类项目参数成孔孔距×排距按图布置孔径89～110mm、150mm 孔深溶洞底0.2m充填物充填管孔径48mm、127mm充填料（单液浆）水泥浆,w:c=1:1～1:1.5充填料（双液浆）水泥：水：水玻璃＝1：1.38：0.29（质量比）水玻璃模数m=2.4～3.4（浓度Be=30～40）下袖阀管套壳料配合比水泥:粘土:水(重量比)=1:1.50:1.88袖阀管长度顶、底板上下0.5m为花管，顶板至地面为实管固管止浆液配合比水:水泥(重量比)=1:1.5注浆扩散半径 1.5m浆液配合比单液浆：水泥浆,w:c=0.5:1～1:1双液浆：水泥浆：水玻璃=1∶0.5～1:1开环压力0.3Mpa注浆压力周边孔(双液浆)：0.6～0.8MPa中央孔（单液浆）：0.8～1.0MPa注浆次数周边孔：3～4次（间歇时间6～10小时）中央孔：3次（间歇时间6～10小时）注浆速度顶底界20～50L/min，其它部位30～70L/min 终灌标准当灌注压力稳定在2MPa持继20分钟，吃浆量变小或孔口冒浆时即可终止注浆,注浆完毕后5～7天，在注浆孔周围进行抽芯检测，如未达到预期效果（或在后续冲孔桩施工时未达出现漏浆或坍塌现象），可在原孔位进行二次注浆或利用检测孔进行二次注浆，注浆终止标准同一次注浆注浆压力暂按本表中给出的指导值，施工时可根据现场试验情况再作调整。
溶洞桩基处理方案及施工要点一、溶洞桩基处理方案：1.依据工程地质勘察和溶洞调查结果，确定溶洞的形态、分布和稳定性情况，评估其对工程的影响程度。
2.根据溶洞的情况，制定适当的处理措施，包括填充溶洞、排除水源和强化桩体等。
3.对于较小且对工程影响较小的溶洞，可以选择填充处理，使用适当的填充材料填充溶洞，以增强地基的稳定性。
4.对于较大且对工程影响较大的溶洞，需要进行排除水源处理，以防止水进入溶洞内部，导致挤压和侵蚀桩基。
可以采取注浆、降水、封孔等方法进行水源排除。
5.同时，对于溶洞周围的地基，可以采取强化措施，如进行钻孔灌注桩、钻孔灌浆桩等，以增加桩基的承载能力。
二、溶洞桩基处理施工要点：1.施工前应充分了解工程地质情况和溶洞特征，制定详细的施工方案，并组织相关人员进行技术交底和安全教育。
2.在进行溶洞桩基处理前，应先进行地面清理和围护措施，以确保施工区域的安全。
3.对于填充处理的溶洞，应选择合适的填充材料，并在填充过程中注意均匀、密实填充。
4.对于水源排除处理，可以采用人工排水或降水注浆的方法，必要时可以进行长期降水。
5.对于强化桩基的施工，应选择合适的工艺和设备，进行细致的桩基施工过程监控与质量控制。
6.在施工过程中，要做好相应的安全防护措施，确保施工人员的人身安全。
7.施工时间和施工工艺应尽量减少对周边环境的影响，避免对溶洞和地下水系统造成二次污染。
总结起来，溶洞桩基处理方案及施工要点需要根据具体的工程地质情况和溶洞特征制定，并在施工过程中严格按照方案进行操作，确保桩基的稳定性和承载能力，保证工程的安全和质量。
在处理溶洞桩基时，一定要注重科学性和可行性，同时充分考虑周围环境的影响，积极采取适当的措施减少不良的影响。
.*********溶洞处理特种袖阀管施工方案*********工程公司二0一*年*月*日..****************溶洞处理特种袖阀管施工方案工程名称：****************溶洞处理工程地点：*************************对面施工单位：****************工程公司编制部门：技术部审批部门：技术部编制人： ****** 审批人：编制日期：201* * 0*审批日期： 201*年月日日年月..目录一、概述 (2)二、工程地质条件 (2)三、工程地质条件分析 (3)四、特种袖阀管结构及注浆方法特点简介 (4)五、工程量布置及施工技术要求 (4)五、袖阀管注浆施工 (5)六、工期计划 (6)七、施工技术措施 (7)八、质量保证措施 (7)九、安全生产措施 (8)附件一、特种袖阀管结构示意图 (9)附件二、袖阀管法注浆施工工艺流程图 (10)附件三、钻孔注浆施工技术参数表 (11)..***************溶洞处理特种袖阀管施工方案一、概述本工程位于************内（******************），项目总用地面积22，项目建设内容为：*****9m两层地下室，1****m主要功能为人防、，净用地面积停车库及设备用房；地上*栋2*层塔楼含*层裙楼，基坑周长约2**m，建筑高度为**.5米，最大高宽比4*.60；设*层地下室，建筑面积29541㎡，基坑开挖深度约8.4～9.45m，主体结构采用框架-剪力墙结构体系，工程桩采用钻（冲）灌注桩施工工艺。
主要功能为********************用房。
二、工程地质条件mlal)(Q本场地主要工程地质分层为：人工填土层（Q、风化）、冲积成因土层4el)及石炭系测水组（C(Qdc）基岩等四大类，分述如下：残积土层11、第四系（Q）（1）人工填土层（Qml）层号①土性为素填土：褐黄色，褐灰色，湿-稍湿，稍密状，主要由粘性土、碎石、建筑垃圾等组成。
该层厚度1.50～3.70m，平均厚度2.82m。
层顶埋深0.00m，层顶标高8.33～9.79m。
（2）冲积土层（Qal）层号②（分为淤泥质土②1、②2粉质粘土2层）淤泥质土②1:场地内有113个钻孔有揭露，深灰色、灰色，饱和，软塑，局部含少量粉细砂，具嗅味，该层厚度2.50～6.70m，平均厚度3.69m。
层顶埋深1.50～3.70m，层顶标高4.83～7.82m。
粉质粘土②2：场地内有144个钻孔有揭露，褐黄色、褐红色，可塑，局部含较多粉细砂。
该层厚度2.00～11.00m，平均厚度6.18m。
层顶埋深1.50～8.70m，层顶标高-0.16～7.78m。
（3）残积土(Qel)层号③粉质粘土:场地内有38个钻孔有揭露，深灰色、褐红色，硬塑状，粘性一般，. .为灰岩风化残积土，该层厚度1.10～11.20m，平均厚度3.87m，层顶埋深8.50～13.10m，层顶标高-4.33～0.71m。
2、基岩（C1dc）本场地基岩为石炭系测水组（C1dc）地层，岩性为灰岩。
钻探深度范围内，按风化程度可分为中、微风化岩2个风化带，详细描述如下：④层溶洞:有95个钻孔有揭露，见洞率为65.9%，多为充填型，充填物多为粘性土及岩石碎屑，局部夹灰岩薄层，粘性土呈可塑状，溶洞厚度0.30-16.00m。
钻探过程岩面多漏水，且终孔后的钻孔（其它钻孔施工过程中）有出现涌水现象，说明溶洞具有一定的连通性。
个别钻孔溶洞内无充填，钻进过程出现掉钻现象。
④1层中风化灰岩:灰色，裂隙发育，溶蚀现象强烈，方解石脉网状充填，岩芯呈块～短柱状、溶蚀半边状，岩质较硬，局部孔段夹薄层微风化岩。
该层揭露厚度0.20～11.10m，平均厚度2.18m，层顶埋深10.8～47.20m，层顶标高-37.93～-7.38m。
④2层微风化灰岩:灰色，灰白色，隐晶质结构，中厚层状构造，裂隙不发育～较发育，岩体较完整，岩芯呈短～长柱状，少量块状，岩质坚硬。
该层揭露层厚为0.20～13.m，平均厚度3.86m，层顶埋深10.1～51.60m，层顶标高-42.33～-1.14m。
该层取岩样20组，其天然单轴抗压强度fc值为38.2～76.1MPa 平均值58.2MPa，标准值53.1MPa。
三、工程地质条件分析钻孔**********个，有*********个钻孔见到溶洞，遇洞率为65.9%，见溶洞发育一览表，附表4。
采用冲孔桩基础，以微风化岩带作为桩基础持力层，嵌岩深度不少于1.0m（本次超前钻探孔孔口标高8.33～9.76m，桩基施工应按孔深为准，并结合钻进时效，返渣等情况综合确定）。
根据以上情况，按照设计要求，我公司拟采用新型特种袖阀管注浆工法，进行注浆止水加固施工，现将注浆止水加固工分述如下：..四、特种袖阀管结构及注浆方法特点简介1、特种袖阀管管结构主要有Ф52mmPVC外管、6分镀锌注浆内管、第一层加长橡皮套、第二层橡皮套、密封圈等组成。
详见特种袖阀管结构示意图。
2、袖阀管是一种只能向管外出浆，不能像管内返浆的单向闭合装置。
灌浆时，压力将小孔外的二层橡皮套冲开，浆液进入地层，如管外压力大于管内时，小孔外的二层橡皮套自动闭合。
3、每个灌浆长度固定为30cm-50cm,还可以根据地层情况调整灌浆长度，实现定量定尺可控灌浆。
4、可根据需要灌注任何一个灌浆段，还可以多次重复灌浆。
5、可使用较高的灌浆压力，灌浆时冒浆和串浆的可能性小。
6、钻孔和灌浆分开，提高了钻孔、设备的利用率。
7、可在一个孔内灌注几种浆体。
8、在施工场地受到限制时，可针对性的对故障段实施打定向斜孔注浆，加固地层。
9、由于在被加固的地层中，进行了多点、定量、均衡的注浆，注浆，注浆体在地层中均匀分布，均匀连接，因此，大大提高了被加固地层段的整体稳定性。
五、工程量布置及施工技术要求（一）各溶洞概况：见溶洞发育一览表附表4（二）注浆孔布置因溶洞范围暂时无法确定，故暂不做整体性布置。
对于有溶洞的勘察钻孔处，施工时结合钻孔情况，详细确定钻孔数量及相关注浆要求。
1、注浆孔间距：依据初勘时钻孔情况，初步确定如下注浆孔间距，注浆孔间距为行距1.5m，行距1.5m，梅花型布设，本次注浆扩散半径为0.8m；2、钻孔深度：钻孔深度依据各勘察孔所反映的溶洞深度确定，注浆段初定为12～48m；3、注浆量：（1）如钻孔时发现溶洞或在原位勘察孔处钻孔，则按溶洞处理，需大量灌注水泥浆，具体数量以现场实际操作为准（或以钻孔发现的溶洞宽度为准）；（2）其余钻孔未发现溶洞的，则按200kg/m水泥用量进行灌注；..（三）、注浆加固完成，经业主、监理、设计及承包商共同研究论证后可进行试抽水，以检验注浆效果。
（四）、注浆技术要求：（1）、注浆材料为：水玻璃、32.5R普硅水泥；（2）、浆液配合比：①双液浆：水：水泥：=1：1，水：水玻璃=1：1，水泥浆：水玻璃=1：1压力稳压五、袖阀管注浆施工（一）、施工组织 1.机械设备安排（注浆机械设备见下表）、施工人员配备 2 人1）、施工队长：1（人）、工程技术人员：4（2 24人（3）、钻孔班：人）、注浆班：（436 （二）、注浆施工、注浆前的准备工作1 在正式开始注浆前，须充分做好下列各项准备工作：）、详细分析研究神经要求、地质条件，考虑所需的设备、器材人员配（1 备和可能会遇到的问题及处理方法。
2）、参加施工图纸审查，明确图纸及技术要求。
（）、现场施工测量放线，放注浆孔位、进行内部核对，并对甲方复核、（3..签证，避免错漏，测量后的每一个注浆孔位应用竹签做好标记，发现有隐蔽障碍物，提前处理。
（4）、对机械设备进行全面检修保养。
（5）、做好各种注浆材料的备料工作。
（6）、配备健全各种工作人员，明确岗位及责任。
（7）、进行各种安全检查。
平整场地道路，安装水源、电源、搭临时设施，规划施工场地使用布置。
2、施工工艺流程见袖阀管法注浆施工工艺流程图3、钻孔注浆施工A:钻孔注浆施工步骤1）定好孔位后，各孔严格规定的钻孔深度（参照溶洞附近超前钻揭露溶洞深度确定钻孔深度），开始钻孔，采用Ф110mm口径硬质合金钻头（遇到石灰岩采用金刚石钻头）钻进，如遇到空洞或破碎带则钻进穿过，详细记录好空洞或破碎带的上下起止位置，钻至终孔。
2）用注入套壳料的方法将空洞或破碎带下部的钻孔封牢，向孔内下入注浆袖阀管直管（直管即管身不打小孔不带橡皮套的PVC管）至空洞或破碎带上部10-20cm,将直管固定好，孔内管头用盖头堵住，同时，在距离空洞或破碎带上部30cm位置用橡胶带或电工胶带绑扎袖阀管直管增大外径至100～105cm，作为止浆带，在止浆带的上部位置用水泥袋纸、水泥+水玻璃（双液浆）封牢，止浆带以上用套壳料封牢。
3）套壳料凝固后（10～13小时），即可开始注浆。
4）注浆。
用PW-150注浆泵，根据设计及注浆参数表要求，从孔口向孔内注入水溶性聚氨酯，注满为止。
5）以此类推，进入工作循环。
六、工期计划1、计划工期：90天..施工进度计划表***************溶洞处理工程2、试验孔不在工期内七、施工技术措施、在施工过程中如遇到障碍物或钻不下等情况，应暂时停止施工，并及时1 向现场负责人及有关技术人员，设计人员报告，研究处理。
、为保证施工方法正确的实施，派专职管理技术人员在场负责，并做好现2 场的施工记录，交甲方施工负责人员签证。
、必须严格按图纸施工，按施工方案施工，按有关施工规定施工，不得随3经技术负责人和施工负便更改施工方案及施工工艺，如有某种情况需要更改时，并要取得责人及设计人员研究批准后书面通知才允许施工，“更改通知书”签证。
八、质量保证措施、先进行二个水溶性聚氨酯注浆孔，二双液浆孔钻孔、注浆工作的试验，1 取得经验后再开始进行正常的钻孔注浆工作。
2、按施工组织设计做好各项施工前的准备工作。
、做好图纸会审和技术交底工作。
工程项目技术负责人对施工员、机组队3 长进行技术交底，确保施工按设计要求进行。
、做好各种施工机械设备的保养、检修工作，保证施工过程中机械设备的4 正常运转。
、按甲方提供的控制轴线和控制点，根据设计图纸测放出注浆孔位，开工5 前专人复核检查注浆孔位。
6、严格掌握好注浆材料用量，注浆施工时，应尽量保证各孔注浆量均衡。
..7、钻孔机对准孔位，确保成孔垂直度。
8、在施工工程发现异常情况应及时汇报，以便采取适当措施解决问题，严禁盲目施工。
9、认真填写好施工记录表及施工日记。
九、安全生产措施1、确保施工人员的人身安全。
树立“安全第一”的思想。
严格执行安全生产各项规章制度。
2、严格按规定摆放好安全标志牌，确保安全距离、安全范围。
严禁施工人员横穿道路。
夜间施工施工人员必须穿着反光衣。
3、机电设备做到一机一闸一漏电保护开关。
