园林给排水工程

园林给排水工程
包括植物灌溉、动物笼舍的冲洗及夏季广场园路的喷洒用水等。 3.造景用水
各种水体(溪涧、湖泊、池沼、瀑布、跌水、喷泉等)的用水。 4.消防用水 公园中的古建筑或主要建筑周围应该设消防栓。
园林用水的要求：
公园中用水除生活用水外,其它方面用水的水质要求可根据情况适当降 低。例如无害于植物,不污染环境的水都可用于植物灌溉和水景用水的补给。 如条件许可,这类用水可取自园内水体；大型喷泉、瀑布用水量较大，可考 虑自设水泵循环。
2.自给式
在野外风景区或郊区的园林绿地中， 如果没有直接取用城市给
水水源的条件， 就可考虑就近取用地下水或地表水。 以地下
水为水源时，
因水质一般比
较好， 往往不用净化处理就可以直接使用， 因而其给水工程
的构成就要简单一些。 一般可以只设水井（或管井）、泵房、
消毒清水池、输配水管道等。 如果是采用地表水作水源， 其
水源的含氟量一定要小于1.0mg/L 。
（三）水质
（一） 地表水
包括江、河、湖塘和浅井中的水， 这些水由于长期暴露 于地面上， 容易受到污染。 有的甚至受到各种污染源的 污染， 水质较差， 必须经过净化和严格消 毒， 才可作为生活用水。
（二） 地下水
包括泉水， 以及从深井中或管井中取用的水。 由于其水 源不易受污染， 水质较好。 一般情况下除作必要的消毒 外， 不必再净化。
在地下水取水构筑物旁边， 要注意保护水源和进行卫生 防护。 水井或管井周围20-30m范围内不得设置渗水厕所、 渗水坑、粪坑和垃圾堆； 不得从事破坏深层土层的活动。 为保护水源， 严禁使用不符合饮用水水质标准的水直接 回灌入地下。
(二）水源的选择的原则
选择水源时， 应根椐城市建设远期的发展和风景区、园林周边 环境的卫生条件， 选用水质好， 水量充沛、便于防护的水源。 水源选择中一般应当注意以下几点。

园林给排水工程

园林给排水工程

一、城市排水系统简介
1、城市排水系统的体制 在城市中对生活污水、工业废水和降水，采取的排 除方式称为排水的体制，也称排水制度。 1）分流制：将生活污水、工业废水、降水分别用 两个或两个以上管渠系统来汇集和输送。 完全分流制：分别设置污水和雨水两个管渠系统。 不完全分流制：只有污水管道系统，雨水沿地面、 路边沟和明渠排走。 2）合流制：将生活污水、工业废水、降水用一个 管渠系统输送。 直泄式合流制 全处理合流制 截流式合流制（雨天，超量部分由溢流井排入水体）
2、计算设计秒流量
qo Qh(升 / 时) (升 / 秒) 3600
大众餐厅：
q0
5625 1.56(升 / 秒) 3600
即1-A管流量：q1-A =1.56 (升/秒) 从支管到干管逐步往上依次累加，即可得每一管道的 设计秒流量。 如各点用水时间一致，则逐段依次累加，实际上我们 往往可将用水量大的几个点的用水时间有意错开，此时应 按用水时间分开累加，可减少管道投资。
(管内液体流速 2 ) V2 h' 局部阻力系数 2g 2g
* 沿程水头损失可查水力计算表而得。P61也有部分（缩减） * 局部水头损失亦可查表（查ξ，代人公式计算）。但在实际中常按沿 称水头损失的百分比折算。 生活用水管网：hj=25~30% hy 生产用水管网：hj=20% hy 消防用水管网：hj=10% hy
3、求管径
q A.V

4 由q（设计秒流量）及合适的v(经济流速)，按公式求出Dg，一般查P61 铸铁管水力计算表。 1-A：q=1.56升/秒，Dg=50mm, V=0.85m/s，1000i=40.9m
Dg 2V
4、验算水头
某点所需水头：H=H1+H2+H3+H4 H1—引水点与用水点间的地面高程差 H2—“计算配水点”与建筑进水管的标高差 H3—“计算配水点”所需流出水头(1.5-2.0m) H4—水头损失（沿程+局部） H2+H3 取值：一层：10m；二层：12m；三层：16m 1—A段： H1=50.5-45.6=4.9m H2+H3=12m H4=(40.9/1000)*148*1.25=7.6m 故1点所需水头：H=4.9+12+7.6=24.5m

第02章 园林给排水工程

第02章 园林给排水工程

最高时用水量：最高日那天中用水最多 的一小时的用水量。
最高时用水量的计算：
Qh= Qd×kh/T
Qh——最高时用水量； T——用水时间； kh——时变化系数，园林综合kh =4～6
设计总用水量：
Q总= Qh ×［ 1+（15～25%）］
.
春思院 小园勘艺
苦竹居
归耕居 落霞居
.
春思院 小园勘艺
苦竹居
归耕居 落霞居
.
（2）流量与流速 流量Q：单位时间内水流通过某管道
的水量（l/s或m3/h）。 Q=A×ν
A=π×D2/4 D≈1.13×√Q/ν
A——管道横截面积（㎡）； ν—— 水流速度（m/s） D——管径（m）
.
管径
流速 水头损失 基本投资
增大
减小
减小
增大
减小
增大
增大
减小
经济流速：
可初步确定管径。
.
春思院 小园勘艺
苦竹居
归耕居 落霞居
.
3、给水管网的计算
（1）概念
最高日用水量：一年中用水最多一天的 用水量；
最高日用水量的计算：
Qd=n×qd×kd
n——用水人数 qd——用水定额（l/
人·d）
kd——日变化系数，
平均日用水量，城镇
村kd =1.5～3.0 .
kkdd==最1.高2～日2用.0水；量农/
第二章 园林给排水工程
.
概论 第一节 第二节 第三节
园林给水工程 喷灌系统设计 园林排水系统
.
概论
一、给水系统 二、排水系统
.
一、给水系统
在城镇中，为了给各生产部门和各居
民点，提供在水质、水压和水量方面

园林给排水工程

园林给排水工程
在地下水取水构筑物旁边， 要注意保护水源和进行卫生 防护。 水井或管井周围20-30m范围内不得设置渗水厕所、 渗水坑、粪坑和垃圾堆； 不得从事破坏深层土层的活动。 为保护水源， 严禁使用不符合饮用水水质标准的水直接 回灌入地下。
(二）水源的选择的原则
选择水源时， 应根椐城市建设远期的发展和风景区、园林周边 环境的卫生条件， 选用水质好， 水量充沛、便于防护的水源。 水源选择中一般应当注意以下几点。
（
2
）
过
滤
（
砂
滤
）
将经过混凝沉淀并澄清的水送进过滤池， 透过从上到下由细砂层、
粗砂层、 细石子层、 粗石子层构成的过滤砂石层， 滤去杂质，
使水质洁净。 滤池分快、 慢两种， 一般可用快的滤池。
（
3
）
消
毒
天然水在过滤之后， 还会含有一些细菌。 为了保证生活饮用安全，
还必须进行杀菌消毒处理。 消毒方法很多， 但一般常见的是把液
包括植物灌溉、动物笼舍的冲洗及夏季广场园路的喷洒用水等。 3.造景用水
各种水体(溪涧、湖泊、池沼、瀑布、跌水、喷泉等)的用水。 4.消防用水 公园中的古建筑或主要建筑周围应该设消防栓。
园林用水的要求：
公园中用水除生活用水外,其它方面用水的水质要求可根据情况适当降 低。例如无害于植物,不污染环境的水都可用于植物灌溉和水景用水的补给。 如条件许可,这类用水可取自园内水体；大型喷泉、瀑布用水量较大，可考 虑自设水泵循环。
采用地表水作水源的， 必须对水进行净化处理后才能作为生活饮用水 使用。 净化地表水的方法包括混凝沉淀、 过滤和消毒三个步骤：
（1） 混凝沉淀（澄清） 是在水中加入混凝剂， 而使水中产生一种絮状物， 和杂质凝聚在一起，

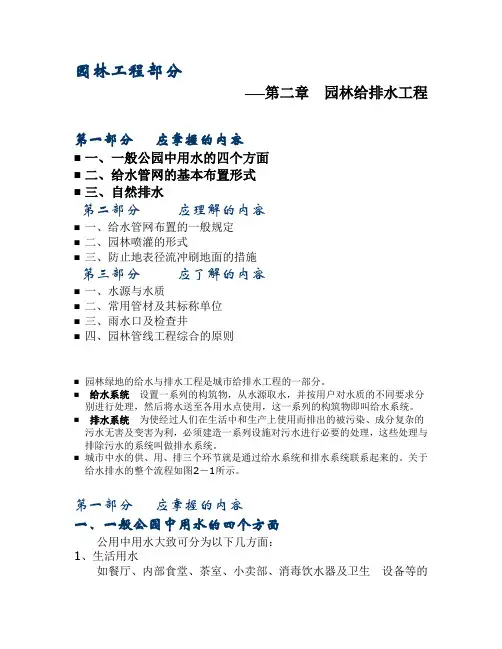

园林工程部分——第二章 园林给排水工程

园林工程部分——第二章 园林给排水工程

园林工程部分——第二章园林给排水工程第一部分应掌握的内容⏹一、一般公园中用水的四个方面⏹二、给水管网的基本布置形式⏹三、自然排水第二部分应理解的内容⏹一、给水管网布置的一般规定⏹二、园林喷灌的形式⏹三、防止地表径流冲刷地面的措施第三部分应了解的内容⏹一、水源与水质⏹二、常用管材及其标称单位⏹三、雨水口及检查井⏹四、园林管线工程综合的原则⏹园林绿地的给水与排水工程是城市给排水工程的一部分。

⏹给水系统设置一系列的构筑物，从水源取水，并按用户对水质的不同要求分别进行处理，然后将水送至各用水点使用，这一系列的构筑物即叫给水系统。

⏹排水系统为使经过人们在生活中和生产上使用而排出的被污染、成分复杂的污水无害及变害为利，必须建造一系列设施对污水进行必要的处理，这些处理与排除污水的系统叫做排水系统。

⏹城市中水的供、用、排三个环节就是通过给水系统和排水系统联系起来的。

关于给水排水的整个流程如图2－1所示。

第一部分应掌握的内容一、一般公园中用水的四个方面公用中用水大致可分为以下几方面：1、生活用水如餐厅、内部食堂、茶室、小卖部、消毒饮水器及卫生设备等的用水。

2、养护用水包括植物灌溉、动物笼舍的冲洗、喷洒用水。

3、造景用水各种水体的用水。

4、消防用水公用的古建筑或主要建筑周围应该设消防栓。

二、给水管网的基本布置形式⏹给水管网基本布置形式（如图2－2所示）⏹1、树枝式管网⏹这种布置方式较简单，省管材。

如图所示，布线形式就像树干分枝，适合于用水较分散的情况。

但保证率差，一旦管网出现问题或需维修时，影响面较大。

⏹2、环状管网⏹即是把供水管网闭合成环。

当管网中的某一段出现故障时，不致于影响供水。

但这种布置形式较费管材，投资较大。

三、自然排水⏹排除雨水(或雪水)应尽可能利用地面坡度（地面排水），通过谷、涧、山道，就近排入园中(或园外)的水体，或附近的城市雨水管渠。

这项工程一般在竖向设计时应该综合考虑。

⏹除了利用地面坡度外，主要靠明渠排水，埋设管道只是局部的、辅助性的。

第二章 园林给排水工程

第二章 园林给排水工程

H2+H3的值，在估算总水头时，可依建筑层数不同按 下列规定采用： 平房：10 mH2O； 二层楼房：12 mH2O 三层楼房：16 mH2O 三层以上楼房：每增一层，增加4 mH2O H4=hy+hj mH2O

hy=i×L i为单位长度的水头损失值，可查表。 L为管段长度 m 例如：有一长120m，管径为50mm的铸铁管，在通过水量 为1.5 L/s时，求其管道阻力（水头损失） 解：由表查得其流速为0.79m/s,其管道阻力为 1000i=36.3, i=36.3‰ 管道阻力=120× 36.3‰ =4.356mH2O 即该管道的管道阻力（水头损失）为4.356m水柱 Hj 局部水头损失，一般情况下不需计算，而是按不同用 途管道的沿程水头损失值的百分比采用。生活用水管 网为25%-30%，生产用水管网为20%，消防用水管网为 10%。
（１）、图纸、资料的收集 （２）、布置管网 （３）、定出干管的总计算长度和各管段的长度
（4）、求各用水点的用水量（设计秒流量）



最高日用水量：Qd=n×q (L/d) Qd-------最大日用水量（ L/d） n-------游人数（服务对象数目）或用水设施的数目 q-------用水量标准（最大日） 最大时用水量：Qh= Qd/T ×Kh (L/h) T----建筑物或其他用水点的用水时间 Kh----时变化系数 设计秒流量：q0= Q（h）/3600 (L/s) 根据各用水点所求得的设计秒流量q0及要求的水压，查表 以确定连接园内给水干管和用水点之间的管段的管径。同时还 可查得与该管径相应的流速和单位长度的水头损失值。
对象，在一定时期内制订的相对合理的单位 用水量的数值标准，是国家根据各地区城镇的性
质、生活水平和习惯、气候、房屋设备及生产性质 等不同情况而制定的。 qd 最高日用水量：一年中用水最多的那一天的用水 量.Qd,max 日变化系数：年最高日用水量与年平均日用水量的比 值。Kd Kd=Qd,max/Qad 最高时用水量：在最高日内用水最多的那一小时的用 水量。Qh 时变化系数：最高时用水量与最高日平均时用水量的 比值。Kh Kh =Qh/Qah

第2章 园林给排水工程02

(一)竖向设计
1.注意控制地面坡度,使之不致过陡,有些地段如较大坡度不 可避免,应另采取措施以减少水土流失。 （水泥预制筋，镶嵌在坡面上）
2.同一坡度(即使坡度不太大)的坡面不宜延续过长,应该有 起有伏,使地表径流不致一冲到底,形成大流速的径流。
3.利用盘山道、谷线等拦截和组织排水。于园地或某局部之外 ；
阻一一在径流流经的路线上设置障碍物挡水,达到消力降速 以减少 冲刷的作用;
蓄――蓄包含两方面意义,一是采取措施使土壤多蓄水 ;一是 利用地表洼处或池塘蓄水。这对干旱地区的园林绿地尤其重要;
分一一用山石建筑墙体等将大股的地表径流分成多股细流, 以减少为害;
导――把多余的地表水或造成危害的地表径流利用地面、明 沟、道路边沟或地下管及时排放到园内(或园外)的水体或雨水 管渠中去。
第二节 园林排水工程
公园中为满足游人及管理人员生活的 需要，每天都会产生生活污水。由于 园林造景的需要，利用地形起伏创造 环境空间，这样会导致一些天然降水 不能排出。园林排水工程的主要任务 就是排出生活污水和天然降水。
一 、园林排水的特点
(1) 主要是排除雨水和少量生活污水; (2) 园林中地形起伏多变,有利于地面水的排除; (3) 园林中大多有水体,雨水可可就近排入水体; (4) 园林可采用多种方式排水,不同地段可根据其具体情况采 用适当的排水方式; (5) 排水设施应尽量结合造景; 出水口的处理 (6) 排水的同时还要考虑土壤能吸收到足够的水分,以利植物 生长,干旱地区尤应注意保水。
图2-3-13排水结合造景的处理
(三)利用地被植物
裸露地面很容易被雨水冲蚀, 而有植被则不易被冲刷。这是 因为:一方面植物根系深 入地表 将表层土壤颗粒稳固住;使之不 易被地表径流带走。另一方面, 植被本身阻挡了雨水对地表的 直接冲激,吸收部分雨水并减缓 了径流的流速。所以加强绿化, 是防止地表水土流失的重要手 段之一。

园林给排水工程

Qh=Qd/T.Kh=Qp.Kh T——建筑物或其他用水点的用水时间
Kh——时变化系数 Qp——平均时用水量(m3/h)
3）未预见用水量
未预见用水量可按最高日用水量的15%～25% 计算
4）计算用水量
计算用水量=（1.15～1.25）∑Qh 换算成管道设计所需的秒流量qg qg=(1.15～1.25) ∑Qh 1000/3600
主要管 材
≤50
1．镀锌钢管 2．硬聚氯乙烯等塑料管
≤200
1．连续浇铸铸铁管，采用柔性接口 2．塑料管价低，耐腐蚀，使用可靠，但抗压较差
1．球墨铸铁管较为理想，但目前产量少，规格不多，价高
300-1200
2．铸态球墨铸铁管价格较便宜，不易爆管，是当前可选用的 管材
3．质量可靠的预应力和自应力钢筋砼管，价格便宜可以选用
沿程水头损失：沿程阻力是发生于水流全部流程的 磨擦阻力，为克服这一阻力而引起的水头损失称 为沿程水头损失，用hy表示。 hy=i×L 式中，hy——管段的沿程水头损失(m) i——单位管段长度的水头损失，或称水力 坡降(mH2O/m) L——管段长度（m）
局部水头损失：水流因边界的改变而引起断面流速 分布发生急骤的变化，从而产生的阻力为局部阻 力，其相应的水头损失称为局部水头损失，通常 用hj表示
经济流速的确定
（四）水头损失计算
1．水压及水头损失 水 压 ： 常 用 kg/cm2 或 Kpa 来 表 示 ，
1kg/cm2=100Kpa， 单位换算关系为1kg/cm2=10m水头=100Kpa 水头损失：水流在运动过程中单位质量液体的
机械能的损失。 它包括沿程水头损失和节点水头损失（局部水
头损失）
（二）给水管网的一般规定

《园林给排水工程》课件


3
污水处理设备
选择合适的污水处理设备，确保其处理效果稳定 可靠，同时注意设备的维护和保养。
05
案例分析
某公园给排水系统设计
要点一
总结词
科学合理、经济可行、安全可靠
要点二
详细描述
该案例介绍了某公园的给排水系统设计，包括给水系统的 设计、排水系统的设计、水处理工艺的选择等内容。设计 过程中充分考虑了当地的气候、地形、水文等自然条件， 以及公园的功能需求和游客的舒适度。采用了高效、环保 的水处理技术和设备，确保了水质的安全和稳定。同时， 也注重了工程造价的控制，使整个设计既科学合理又经济 可行。
，提高植物观赏价值。
未来发展方向与挑战
技术创新与应用
随着科技的不断发展，未来给排水工程将更加注重技术创新和智 能化应用，提高工程效率和可持续性。
应对气候变化挑战
气候变化对给排水工程提出了新的挑战，需要加强应对措施，提 高工程的适应性和抗风险能力。
资源与环境协调发展
在发展给排水工程的同时，需要注重资源节约和环境保护，实现 工程与自然环境的和谐发展。
课程目的
掌握园林给排水工程 的基本概念、原理和 方法。
提高解决实际问题的 能力，为从事园林给 排水工程建设和管理 打下基础。
了解园林给排水工程 的设计、施工和管理 方面的知识。
02
园林给水工程
给水系统概述
给水系统的作用
为园林提供必要的水量和水质，满足植物生长 和景观需求。
给水系统的组成
包括取水设施、输水管网、水处理设施等部分 。
提高给排水工程的可持续性
强化节能减排
推广节能技术和设备，降低给排水工程的能耗和排放，提高工程的 绿色环保水平。
优化水资源利用

园林工程PPT课件 第二章 园林给排水工程


3.喷头布置选择方案：
喷灌管线布置过程及注意事项：
布置过程：

1.确定喷头的位置。 2.用“波形，将喷头分组到支管，从而确定支管的分布形式。 3.支管线路只需将喷头连线。 4.画主管示意图并考虑遥控阀的位置。

5.支管布置及主管布线和遥控阀定位过程的细化并完成。
喷灌管线布置注意事项：
(二)园林排水体系和布置方式：分流制，分散式。降水就近排入 水体，生活用水管道集中处理或各点自行处理。
二、园林排水：
(三)组织排除雨水的措施：
为防止地表径流，拦、蓄、挡、分、导 种植覆盖裸露地
1.调整竖向设计，减缓地面坡度，同一坡度，不能延续过长。利用
道路纵坡、谷线…… 2.工程措施：
①
② ③ ④ ⑤

H4—损失水头
hy—沿程水头损失
hj—局部水头损×(水力坡降)

生活给水管网为25%~30%，生产给水管网、生活消防共用给 水管网、生活生产消防共用给水管网均为20%，消防系统给 水管网为10%，生产消防共用给水管网为15%。
(三)给水管网的水力计算：
第一节 城市给排水
水资源的利用、保护。城镇给排水是城镇重要的基础设施。 城镇给水工程的目的与任务：水量、水质、水压、管网。 城镇排水工程的目的与任务：污水、降水、收集、处理、排放、
再生、永续利用。
给排水工程的历史：井、管渠、储水池。 园林给排水与城镇给排水关系密切。
一、城镇给水系统
生活用水：饮用水、杂用水 生产用水：农业用水、工业用水 消防用水
第二节 园林用水
一、园林用水的类型
(1)生活用水 (2)养护用水 (3)造景用水
(4)消防用水
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
门井等附件，以便管理和维修。 （2）计算管线配水量和节点流量，由流量
可初步确定管径。
参考资料#
27
春思院 小园勘艺
苦竹居
归耕居 落霞居
参考资料#
28
3、给水管网的计算
（1）概念
最高日用水量：一年中用水最多一天的 用水量；
最高日用水量的计算：
Qd=n×qd×kd
n——用水人数 qd——用水定额（l/
设计总用水量：
Q总= Qh ×［ 1+（15～25%）］
参考资料#
30
春思院 小园勘艺
苦竹居
归耕居 落霞居
参考资料#
31
春思院 小园勘艺
苦竹居
归耕居 落霞居
参考资料#
32
（2）流量与流速
流量Q：单位时间内水流通过某管道 的水量（l/s或m3/h）。 Q=A×ν
A=π×D2/4
D≈1.13×√Q/ν
的总长度，降低造价，方便管理和
维修；
参考资料#
19
干管布置一定要通过用水量最大的地 区，并以最短距离向两侧用水区域送水；
给水管网应分段、分区设置检查阀门， 在管网的末端、进户管及干管与支管的连接 处 和 直 管 段 每 500m 距 离 也 应 设 置 阀 门 ， 阀 门存放阀门井中。
参考资料#
参考资料#
10
3、造景用水
水质、水形、水色对水提出 了更高的要求。一般要求：无色、 无味、无杂质，对水生植物的生 长不能造成危害。
4、消防用水
参考资料#
11
二、园林给水特点
1、园林用水点分散：分区给水式
2、由于用水点分布于起伏的地形上， 高程变化大：分压给水式
3、水质可据用途不同分别处理：分质
给水式
参考资料#
12
4、用水高峰时间可以错开； 5、饮用水（沏茶用水）的水质要
求较高，以水质好的山泉最佳。
参考资料#
13
三、园林给水管网的布置
1、给水管网的布置类型 树枝型
特点：投资少，见效快。供水保障 率低，一旦出现问题，影响一大片面积 的供水。构造简单，供水直接，末端流 水停滞，可能影响水质。
参考资料#
人·d）
kd——日变化系数， kd=最高日用水量/
平均
村kd
日用水量， =1.5～3.0
城镇
参考资料#
kd
=1.2～2.0；农
29
最高时用水量：最高日那天中用水最多 的一小时的用水量。
最高时用水量的计算：
Qh= Qd×kh/T
Qh——最高时用水量； T——用水时间； kh——时变化系数，园林综合kh =4～6
20
参考资料#
21
若管线与其他地物设施相遇，其 水平间距、交叉净距，应符合国 家规范。

参考资料#
22
确定管网的埋深：在冰冻地 区，必须埋在冰冻线下40㎝；
在无冰冻区域，至少有50 ㎝的浮土，过浅，易遭破坏；
给水管线埋设在车辆通过 区域下面，埋深不少于70㎝；
参考资料#
23
消防栓的设置：居住区内 每120m设一消防栓，其距离 建筑外墙不低于5m，离道路 边缘距离不应大于2m，古建 筑群每30m/消防栓。
参考资料#
34
（3）压力与水头计算
水头：1kg/c㎡的水压相当于10m水柱的压
力，水利学上把水柱高叫做“水头”。 水头损失：水在管中流动时为了克服水与
管壁及水与水之间的摩擦而损耗的能量。
参考资料#
35
水头损失：沿程水头损失和局部水头损失 。
h=hy+hj
hy=i×l
hj=a× hy
i——单位长度水头损失mH2O/1000m l——管道长度m
A——管道横截面积（㎡）； ν—— 水流速度（m/s） D——管径（m）
参考资料#
33
管径
流速 水头损失 基本投资
增大
减小
减小
增大
减小
增大
增大
减小
经济流速：
合适的流速使管网的造价和一定使用
年限内的经营管理费用两者总合最小的流速。
管径在100～400㎜，ν=0.6～0.9m/s； 在大于400㎜，ν=0.9～1.4m/s
14
树枝型 参考资料#
15
环状型
特点：投资大，运行比较 安全可靠，降低水头损失，节省 能量，缩小管径，减少水锤现象 的发生。
参考资料#
16
环状型 参考资料#
17
混合型 两种方式混合使用，常在园林中使用。
参考资料#
18
2、管网布置
（1）原则：适用、经济、安全
（2）布置要点
在满足用水点对水量、水压要 求的前提下，尽可能缩短管线布置
参考资料#
8
第一节 园林给水工程
一、园林用水分类 二、园林给水特点 三、园林给水管网的布置 四、园林给水管网的水力计算
参考资料#
9
一、园林用水分类
1、生活用水（饮用水）
对水质要求最高，无污染、 无怪味、病毒等，对硬度等都有 一定的要求。
2、养护用水
要求不能对动植物的生长造成影 响，不能有怪味，要求相对较前者 低。
a——百分系数（生活用水a =25～30%； 生产用水a =20%，消防用水a =10%）
第二章 园林给排水工程
参考资料#
1
概论 第一节 第二节 第三节
园林给水工程 喷灌系统设计 园林排水系统
参考资料#
2
概论
一、给水系统 二、排水系统
参考资料#
3
一、给水系统
在城镇中，为了给各生产部门和各居
民点，提供在水质、水压和水量方面
均符合国家规范的用水，需要设置一系 列的构筑物，从水源取水，并按用户的 不同要求分别处理，然后将水送至各用 水点使用的这一系列构筑物。
参考资料#
24
四、园林给水管网的水力计算
1、解决的问题 了解用水量 选择合适的管径 保证给水水压、水量
参考资料#
25
春思院
苦竹居
小园勘艺 归耕居
落霞居
参考资料#
26
2、具体步骤 （1）在平面设计图上定出干管布置位置；
并对节点进行编号，量出节点间的长度。 节点：给水管网的交点，在此处应设阀
参考资料#
4
城市给水系统分为三种类型： （1）地表水为水源的给水系统 （2）地下水为水源的给水系统 （3）以上两种为水源的给水系统
参考资料#
5
地表水为水源给水系统
水源包括：江河、湖泊、水库等
（1）取水构筑物 （5）二级泵站
（2）一级泵站 （6）水管
（3）取净水池 （7）高位水塔
（4）清水池
（8）配水管网
参考资料#
6
（2）地下水为水源的给水系统：较为 干净，可直接使用。
（1）取水构筑物 （5）水管
（2）一级泵站 （6）高位水塔
（3）清水池
（7）配水管网
（4）二级泵站
参考资料#
7
