DWL-48常用配件配备

四、程序及要领1.施工前准备作业1.1全面补充、均匀道砟，抬道量较大地段要略高于轨枕面并保持均匀。

1.2清挖板结道床、清筛枕盒不洁道床和边坡土（特别是道口范围内），处理道床翻浆冒泥。

1.3对平、纵断面不良地段进行测量，组织进行维修设计；曲线实际要素与设计曲线要素存在较大偏差时，必须提前用中央点法计算后进行荒拨道。

1.4工务段将技术交底于施工前一日移交给工机段施工队，主要有作业区段起始位置、曲线要素、线路坡道、桥梁、道口、无缝线路锁定轨温，明确车组分解、连挂位置、作业地段的长、短链情况，不能捣固地段等。

并填写绘制施工交底示意图（详见附件2）。

除施工交底示意图外，工务车间要提前一日向大机负责人提供准确的曲线资料，施工日计划必须提前与工机段负责人共同确认，确保方案可实施性。

1.5在轨枕上标记曲线要素（包括同步点）、起拨道量及需双夹实、二遍捣固位置。

DCL-32、DWL-48型大机标记在轨枕中心，DC-32大机标记在作业方向左侧轨枕斜坡。

1.6负责与相关配合部门确认电缆走向、埋深，督促设备管理单位对电容及其它影响施工的设备进行防护，督促其对影响捣固的装置拆除。

1.7撤除当日作业地段调高垫板，对撤垫板超过6mm以上的地段加强捣固，全面整正、更换损坏的缓冲胶垫。

1.8补充更换失效零配件，复紧螺栓扭矩，同步全面调整轨距；方正严重偏斜的轨枕，更换失效的轨枕。

1.9拆除地锚拉杆、桥梁护轨等影响捣固车捣固的轨道加强设备，更换减震夹板为普通夹板，拆除平过道步行板和平交道口铺面。

2.施工中作业2.1施工封锁及进路确认。

施工封锁后，施工负责人向相关配合单位负责人发布施工开始指令，捣固车司机经由岔区时瞭望确认进路（工务段指派人员跟车，进入封锁区间、返回站内时，协助进路确认，指定停车、分解、作业及连挂地点）。

2.2拆除影响捣固设备。

电务部门拆除道口预警设备、车辆部门拆除车辆设备。

2.3捣固车分解并到达指定作业地点。

捣固车进入封锁区间后，在施工防护人员显示的停车手信号前一度停车、分解，并分别到达指定作业地点。

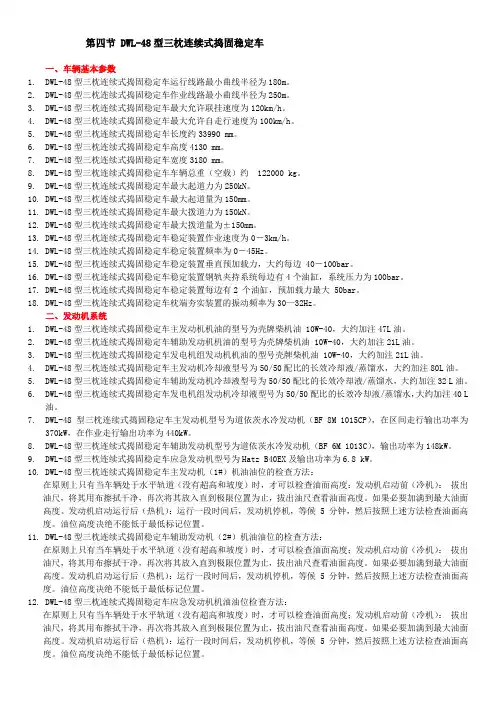

第四节 DWL-48型三枕连续式捣固稳定车一、车辆基本参数1.DWL-48型三枕连续式捣固稳定车运行线路最小曲线半径为180m。

2.DWL-48型三枕连续式捣固稳定车作业线路最小曲线半径为250m。

3.DWL-48型三枕连续式捣固稳定车最大允许联挂速度为120km/h。

4.DWL-48型三枕连续式捣固稳定车最大允许自走行速度为100km/h。

5.DWL-48型三枕连续式捣固稳定车长度约33990 mm。

6.DWL-48型三枕连续式捣固稳定车高度4130 mm。

7.DWL-48型三枕连续式捣固稳定车宽度3180 mm。

8.DWL-48型三枕连续式捣固稳定车车辆总重（空载）约 122000 kg。

9.DWL-48型三枕连续式捣固稳定车最大起道力为250kN。

10.DWL-48型三枕连续式捣固稳定车最大起道量为150mm。

11.DWL-48型三枕连续式捣固稳定车最大拨道力为150kN。

12.DWL-48型三枕连续式捣固稳定车最大拨道量为±150mm。

13.DWL-48型三枕连续式捣固稳定车稳定装置作业速度为0－3km/h。

14.DWL-48型三枕连续式捣固稳定车稳定装置频率为0－45Hz。

15.DWL-48型三枕连续式捣固稳定车稳定装置垂直预加载力，大约每边 40－100bar。

16.DWL-48型三枕连续式捣固稳定车稳定装置钢轨夹持系统每边有4个油缸，系统压力为100bar。

17.DWL-48型三枕连续式捣固稳定车稳定装置每边有2 个油缸，预加载力最大 50bar。

18.DWL-48型三枕连续式捣固稳定车枕端夯实装置的振动频率为30—32Hz。

二、发动机系统1.DWL-48型三枕连续式捣固稳定车主发动机机油的型号为壳牌柴机油 10W-40，大约加注47L油。

2.DWL-48型三枕连续式捣固稳定车辅助发动机机油的型号为壳牌柴机油 10W-40，大约加注21L油。

3.DWL-48型三枕连续式捣固稳定车发电机组发动机机油的型号壳牌柴机油 10W-40，大约加注21L油。

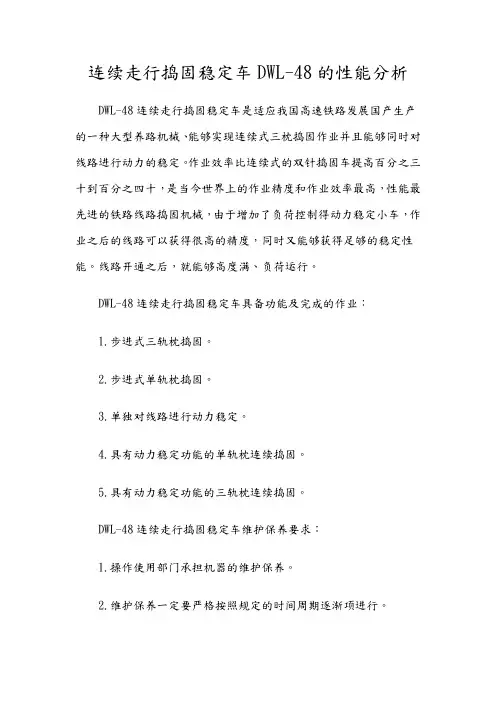

连续走行捣固稳定车DWL-48的性能分析DWL-48连续走行捣固稳定车是适应我国高速铁路发展国产生产的一种大型养路机械、能够实现连续式三枕捣固作业并且能够同时对线路进行动力的稳定。

作业效率比连续式的双针捣固车提高百分之三十到百分之四十，是当今世界上的作业精度和作业效率最高，性能最先进的铁路线路捣固机械，由于增加了负荷控制得动力稳定小车，作业之后的线路可以获得很高的精度，同时又能够获得足够的稳定性能。

线路开通之后，就能够高度满、负荷运行。

DWL-48连续走行捣固稳定车具备功能及完成的作业：1.步进式三轨枕捣固。

2.步进式单轨枕捣固。

3.单独对线路进行动力稳定。

4.具有动力稳定功能的单轨枕连续捣固。

5.具有动力稳定功能的三轨枕连续捣固。

DWL-48连续走行捣固稳定车维护保养要求：1.操作使用部门承担机器的维护保养。

2.维护保养一定要严格按照规定的时间周期逐渐项进行。

3.维护保养项目包括机器所有部分，但不得影响行车安全。

4.专业并且良好的维护保养将延长机器的使用寿命和保证机器的性能精度。

5.在机器使用寿命周期中，应该根据现行维护保养规程进行定期维护保养。
