独立基础施工工艺图解

钢筋混凝土独立基础施工要点1 现浇柱下独立基础施工要点（1）验坑及基坑清理要点在混凝土浇筑前应先进行验坑，轴线、基坑尺寸和土质应符合设计规定，基坑开挖如图4.8所示。

如有地下水，坑内浮土、积水、淤泥、杂物应清除干净。

局部软弱土层应挖去，用灰土或砂砾回填并夯实至与基底相平。

图4.8 基坑开挖（2）垫层施工要点在基坑验槽后应立即浇筑垫层混凝土，以保护地基（图4.9）。

混凝土宜用表面振动器进行振捣，要求表面平整。

图4.9 垫层（3）钢筋安装施工要点①绑扎钢筋时，要严格按照设计图纸要求进行操作，做到规格无误、尺寸合格、位置正确、绑扎牢固。

②铺放钢筋网片时，长边钢筋在下，短边钢筋在上；连接柱的插筋，下端要用90°弯钩与基础钢筋绑扎牢固，按轴线位置校核后用方木架成井字形，将插筋固定在基础外模板上；底部用与混凝土保护层同厚度的水泥砂浆垫块垫塞，以保证钢筋位置正确。

③钢筋绑扎施工完成后，由班组自检、互检，并由项目质量员验收。

验收合格后，再同现场监理人员进行验收，并在隐蔽工程验收单上签字后，方可进行下一道工序施工。

④浇筑柱下基础时，应特别注意柱子插筋位置正确，要将插筋固定以保证其位置正确，防止插筋在外力作用下产生位移（图4.10）。

浇筑开始时，先满铺一层5～10 cm厚混凝土并捣实，使柱子插筋下段和钢筋网片的位置基本固定，然后对称浇筑。

⑤混凝土浇捣施工时，派专人看管钢筋，随时对钢筋进行纠偏，确保钢筋施工质量。

图4.10 钢筋安装（4）混凝土施工要点（图4.11）①混凝土应分层连续进行，间歇时间不超过混凝土初凝时间，一般不超过2 h。

为保证钢筋位置正确，先浇筑一层5～10 cm厚混凝土固定钢筋。

阶梯形基础按每一台阶高度整体浇捣，每浇完一层台阶停顿0.5 h，待其下沉后再浇筑上一层。

图4.11 独立基础混凝土施工②浇筑混凝土时，经常观察模板、支架、钢筋、螺栓、预留孔洞和管有无走动情况。

一经发现有变形、走动或位移时，立即停止浇筑，并及时修整和加固模板，然后再继续浇筑。

钢筋混凝土独立基础工程施工一、钢筋混凝土独立基础构造要求钢筋混凝土独立基础可分为现浇柱下独立基础和预制柱杯形基础，这里主要介绍现浇柱下独立基础的构造要求。

现浇柱下独立基础有锥形和阶梯形两种，如图5-19所示，其构造应符合下列要求:图5-19 现浇柱下独立基础(1)锥形基础的边缘高度不宜小于200mm; 阶梯形基础的每阶高度宜为300～500m，基础顶面每边从柱子边缘放出不小于50mm，以便柱子立模。

(2)垫层的厚度不宜小于70mm，垫层混凝土强度等级应为C10。

(3)基础底板受力钢筋的最小直径不宜小于10mm; 间距不宜大于200mm，也不宜小于100mm。

当有垫层时，钢筋保护层的厚度不小于40mm; 无垫层时，不小于70mm。

(4)混凝土强度等级不应低于C20。

(5)当柱下钢筋混凝土独立基础的边长大于或等于2.5m时，底板受力钢筋的长度可取边长的0.9倍并宜交错布置，如图5-19(a)所示。

(6)现浇柱的基础，其插筋的数量、直径以及钢筋种类应与柱内纵向受力钢筋相同。

插筋的锚固长度应满足相关要求，插筋与柱的纵向受力钢筋的连接方法应符合现行《混凝土结构设计规范》的规定。

插筋的下端宜做成直钩，放在基础底板钢筋网上。

当符合下列条件之一时，可仅将四角的插筋伸至底板钢筋网上，其余插筋锚固在基础顶面下La 或La E(有抗震设防要求时)处，如图5-20(b)所示:①柱为轴心受压和偏心受压，基础高度大于和等于1200mm;②柱为大偏心受压，基础高度大于等于1400mm。

图5-20 柱插筋构造布置二、钢筋混凝土独立基础设计(一)设计思路1. 确定基础埋置深度d2. 确定地基承载特征值fafa =fak+ηbγ(b－3) +ηdγm(d－0.5) (5-1)3. 确定基础的底面面积持力层强度验算:式中: pk——相应于荷载效应标准组合时，基础底面处的平均压力值(kPa);pkmax——相应于荷载效应标准组合时，基础底面边缘的最大压力值(kPa);pkmin——相应于荷载效应标准组合时，基础底面边缘的最小压力值(kPa);Fk——相应于荷载效应标准组合时，上部结构传至基础顶面的竖向力值(k N);Gk——基础自重和基础上的土重(k N);A——基础底面面积(m2);e——偏心距(m);fa——修正后的地基承载力特征值(kPa);l——矩形基础的长度(m)。

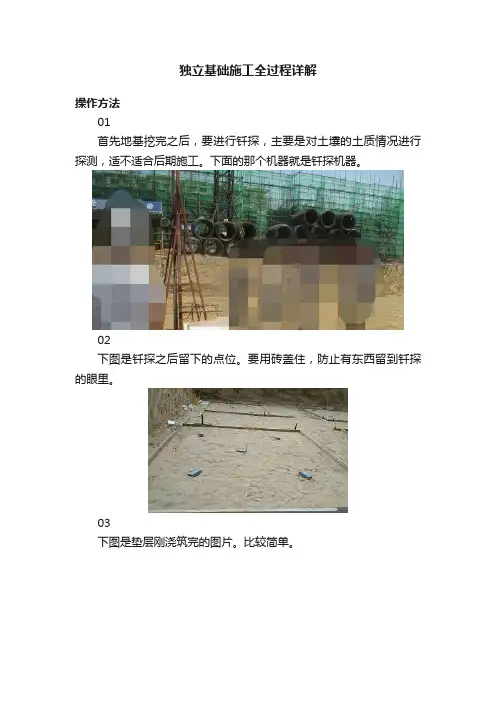

独立基础施工全过程详解
操作方法
01
首先地基挖完之后，要进行钎探，主要是对土壤的土质情况进行探测，适不适合后期施工。

下面的那个机器就是钎探机器。

02
下图是钎探之后留下的点位。

要用砖盖住，防止有东西留到钎探的眼里。

03
下图是垫层刚浇筑完的图片。

比较简单。

04
垫层浇筑完之后，开始绑扎基础钢筋，这个不涉及到梁柱，所以构造比较简单，也能看清楚。

05
下面这个图就是上图浇筑之后的样子，有一个坡度，这个坡度需要在浇筑时砼工用工具给它做的形状，根据图纸设计来的。

所以和上一张图有一定的区别。

06
回填之后，开始绑扎梁柱了，后期我们就见得多了。

都是梁板墙柱梯的了。

希望对各位有所帮助。

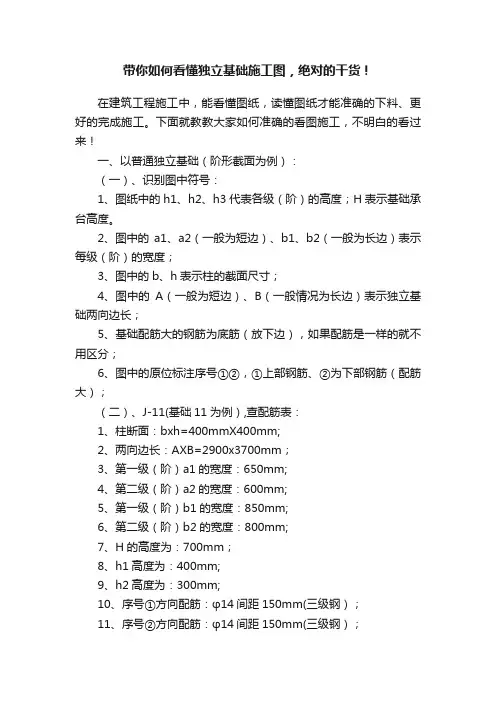

带你如何看懂独立基础施工图，绝对的干货！在建筑工程施工中，能看懂图纸，读懂图纸才能准确的下料、更好的完成施工。

下面就教教大家如何准确的看图施工，不明白的看过来！一、以普通独立基础（阶形截面为例）：（一）、识别图中符号：1、图纸中的h1、h2、h3代表各级（阶）的高度；H表示基础承台高度。

2、图中的a1、a2（一般为短边）、b1、b2（一般为长边）表示每级（阶）的宽度；3、图中的b、h表示柱的截面尺寸；4、图中的A（一般为短边）、B（一般情况为长边）表示独立基础两向边长；5、基础配筋大的钢筋为底筋（放下边），如果配筋是一样的就不用区分；6、图中的原位标注序号①②，①上部钢筋、②为下部钢筋（配筋大）；（二）、J-11(基础11为例）,查配筋表：1、柱断面：bxh=400mmX400mm;2、两向边长：AXB=2900x3700mm；3、第一级（阶）a1的宽度：650mm;4、第二级（阶）a2的宽度：600mm;5、第一级（阶）b1的宽度：850mm;6、第二级（阶）b2的宽度：800mm;7、H的高度为：700mm；8、h1高度为：400mm;9、h2高度为：300mm;10、序号①方向配筋：φ14间距150mm(三级钢）；11、序号②方向配筋：φ14间距150mm(三级钢）；12、从配筋图看出，基底标高—1.8m；13、从配筋图可以得知，基础边长大于等于2.5m时，底板受力钢筋可以取边长或宽度的0.9倍（外围四根不得取0.9倍）；（三）、柱插筋：1、柱插筋伸至底板钢筋上，与底板钢筋绑扎牢固；2、柱插筋弯钩必须满足15d（d为钢筋直径）；3、基础承台内部，柱插筋至少用两道2Φ6箍筋固定柱筋；4、上面一道箍筋与基顶距离100mm。

（四）、其他平面标注：1、C15素混凝土垫层100mm厚；2、300mm厚粗砂褥垫、满槽铺垫（整平）；3、第一级（阶）承台距垫层边100mm（四周等同）。

平面图剖面图配筋图基础平面布置图施工现场施工现场施工现场谢谢阅读！我是搬砖的浪子，更多工程技术知识分享给大家，喜欢我的文章可以点击关注哦！。

独立基础1、基础的施工顺序基础大开挖—基坑修整—10cm素砼垫层—基础承台—基础梁柱—回填土。

2、施工方法2.1土方开挖及边护1）根据本工程特点，土方采用挖掘机进行机械大开挖，机械开挖至垫层标高以上200mm后，采用人工挖至设计标高。

土方开挖前，先放好基础边线和土方开挖线，并将其引到基坑以外不会被破坏的地方，开挖时注意底局部预留200厚土层，待验槽后浇筑垫层时挖除以防止因基底长时间暴露而受扰动。

开挖基坑时如发现土层与地质报告不符或发现不良地基，如暗沟、暗升、暗塘、墓穴及人防施等，应立即通知建设单位地质勘探部门、设计院等有关部门人员到现场研究解决。

2）土方开挖时，施工测量人员严格控制标高，严禁超挖。

土方工程采用大开挖，自然放坡，放坡系数取1：0.33，雨水或地表水经排水汇集于集水井内，再用潜水泵排出坑外。

本工程选用明沟与集水井排水，在开挖基杭四周设排水沟，在四角和中间设6个集水井，用水泵抽水。

排水沟深始终保持比挖土面低0.5m，集水井应比排水沟低0.5—1.0m并随基坑的挖深而加深，保持水流畅通。

2.2基础垫层1）浇捣C15砼垫层时，需留置标养及同条件试块各一组，做试块时请监理公司人员旁边监督，送试验室养护。

2）在垫层浇筑前要对土方进行修整，应用竹签对基坑的标高进行标识。

先用竹签钉在基坑的中心，然后用水准尺对其进行测定标高。

在素砼浇筑过程中，将以这些竹签的顶为基准，进行总体标高测定。

在砼具体施工时，测量员应对全程进行控制施工。

浇筑时采用泵送砼，由远而近，并不得在同一处连续布料，应在2米范围类水平移动布料，且垂直于浇筑，振捣泵送砼时，振动棒插入间距一般为400mm左右，振捣时间一般为15~30S，并且在20~30min后对其进行二次复振。

确保顺利布料和振捣密实，采用平板振动器时，其移动间距应保证平板能覆盖已振实部分的边缘。

砼振捣完毕后，表面要用磨板磨平。

2.3钢筋制作与安装1）学习、熟悉施工图纸和指定的图集，明确构造柱、圈梁、节点处的钢筋构造及各部做法，确定合理分段与搭接位置和安装次序。

独立基础施工工艺施工顺序：清理基坑及抄平→混凝土垫层→基础放线→钢筋绑扎→相关专业施工→清理→支模板→清理→混凝土搅拌→混凝土浇筑→混凝土振捣→混凝土找平→混凝土养护→模板拆除1. 清理基坑及抄平清理基坑是清除表层浮土及扰动土，不留积水。

抄平是为了使基础底面标高符合设计要求，施工基础前应在基面上定出基础底面标高。

2.垫层施工地基验槽完成后，应立即进行垫层混凝土施工，在基面上浇筑C10的细石混凝土垫层，垫层混凝土必须振捣密实，表面平整，严禁晾晒基土。

垫层施工为了保护基础的钢筋。

3. 定位放线：用全站仪将所有独立基础的中心线，控制线全部放出来。

4.钢筋工程垫层浇灌完成，混凝土达到1.2MPa后，表面弹线进行钢筋绑扎，钢筋绑扎不允许漏扣，柱插筋弯钩部分必须与底板筋成45°绑扎，连接点处必须全部绑扎。

距底板125px处绑扎第一个箍筋，距基础顶125px处绑扎最后一道箍筋，作为标高控制筋及定位筋，柱插筋最上部再绑扎一道定位筋，上下箍筋及定位箍筋绑扎完成后将柱插筋调整到位并用井字木架临时固定，然后绑扎剩余箍筋，保证柱插筋不变形走样，两道定位筋在基础混凝土浇完后，必须进行更换。

当柱下钢筋混凝土独立基础的边长大于或等于2.5m时，底板受力钢筋的长度可取边长的0.9倍，并宜交错布置。

钢筋绑扎好后底面及侧面搁置保护层垫块，厚度为设计保护层厚度，垫块间距不得大于100mm (视设计钢筋直径确定)，以防出现露筋的质量通病。

5.模板工程模板采用小钢模或木模，利用架子管或木方加固。

阶梯形独立基础根据基础施工图样的尺寸制作每一阶梯模板，支模顺序由下至上逐层向上安装。

6.清理清除模板内的木屑、泥土等杂物，木模浇水湿润，堵严板缝及孔洞。

7.混凝土浇筑混凝土应分层连续进行，间歇时间不超过混凝土初凝时间，一般不超过2h，为保证钢筋位置正确，先浇一层5～250px厚混凝土固定钢筋。

台阶型基础每一台阶高度整体浇捣，每浇完一台阶停顿0.5h待其下沉，再浇上一层。

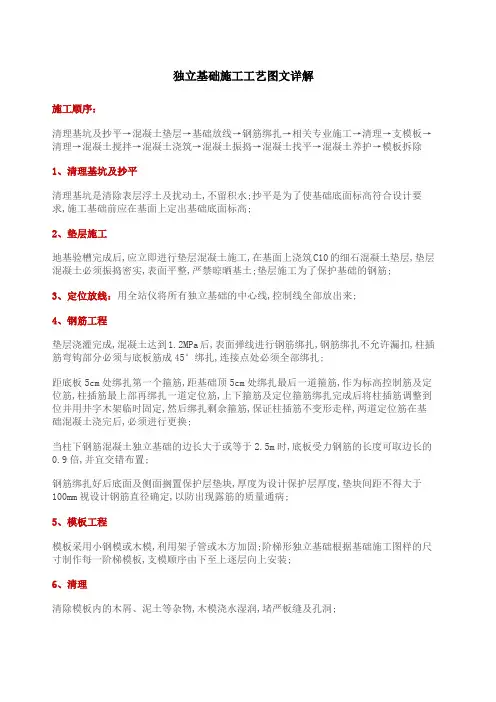

独立基础施工工艺图文详解施工顺序：清理基坑及抄平→混凝土垫层→基础放线→钢筋绑扎→相关专业施工→清理→支模板→清理→混凝土搅拌→混凝土浇筑→混凝土振捣→混凝土找平→混凝土养护→模板拆除1、清理基坑及抄平清理基坑是清除表层浮土及扰动土,不留积水;抄平是为了使基础底面标高符合设计要求,施工基础前应在基面上定出基础底面标高;2、垫层施工地基验槽完成后,应立即进行垫层混凝土施工,在基面上浇筑C10的细石混凝土垫层,垫层混凝土必须振捣密实,表面平整,严禁晾晒基土;垫层施工为了保护基础的钢筋;3、定位放线：用全站仪将所有独立基础的中心线,控制线全部放出来;4、钢筋工程垫层浇灌完成,混凝土达到1.2MPa后,表面弹线进行钢筋绑扎,钢筋绑扎不允许漏扣,柱插筋弯钩部分必须与底板筋成45°绑扎,连接点处必须全部绑扎;距底板5cm处绑扎第一个箍筋,距基础顶5cm处绑扎最后一道箍筋,作为标高控制筋及定位筋,柱插筋最上部再绑扎一道定位筋,上下箍筋及定位箍筋绑扎完成后将柱插筋调整到位并用井字木架临时固定,然后绑扎剩余箍筋,保证柱插筋不变形走样,两道定位筋在基础混凝土浇完后,必须进行更换;当柱下钢筋混凝土独立基础的边长大于或等于2.5m时,底板受力钢筋的长度可取边长的0.9倍,并宜交错布置;钢筋绑扎好后底面及侧面搁置保护层垫块,厚度为设计保护层厚度,垫块间距不得大于100mm视设计钢筋直径确定,以防出现露筋的质量通病;5、模板工程模板采用小钢模或木模,利用架子管或木方加固;阶梯形独立基础根据基础施工图样的尺寸制作每一阶梯模板,支模顺序由下至上逐层向上安装;6、清理清除模板内的木屑、泥土等杂物,木模浇水湿润,堵严板缝及孔洞;7、混凝土浇筑混凝土应分层连续进行,间歇时间不超过混凝土初凝时间,一般不超过2h,为保证钢筋位置正确,先浇一层5～10cm厚混凝土固定钢筋;台阶型基础每一台阶高度整体浇捣,每浇完一台阶停顿0.5h待其下沉,再浇上一层;浇筑混凝土时,经常观察模板、支架、钢筋、螺栓、预留孔洞和管有无走动情况,一经发现有变形、走动或位移时,立即停止浇筑,并及时修整和加固模板,然后再继续浇筑;8、混凝土振捣采用插入式振捣器,插人的间距不大于振捣器作用部分长度的1.25倍;上层振捣棒插人下层3～5cm;尽量避免碰撞预埋件、预埋螺栓,防止预埋件移位;9、混凝土找平混凝土浇筑后,表面比较大的混凝土,使用平板振捣器振一遍,然后用刮杆刮平,再用木抹子搓平;收面前必须校核混凝土表面标高,不符合要求处立即整改;10、混凝土养护已浇筑完的混凝土,应在12h左右覆盖和浇水;一般常温养护不得少于7d,特种混凝土养护不得少于14d;养护设专人检查落实,防止由于养护不及时,造成混凝土表面裂缝;11、模板拆除侧面模板在混凝土强度能保证其棱角不因拆模板而受损坏时方可拆模,拆模前设专人检查混凝土强度,拆除时采用撬棍从一侧顺序拆除,不得采用大锤砸或撬棍乱撬,以免造成混凝土棱角破坏;。

独立基础施工工艺工法1 前言1.1工艺工法概况当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方行、圆柱形和多边形等形式的独立式基础，这类基础称为独立式基础也称单独基础，是整个或局部结构物下的无筋或配筋基础。

独立基础一般设在柱下，常用断面形式有踏步形、锥形、杯形。

材料通常采用钢筋混凝土、素混凝土等。

当柱为现浇时，独立基础与柱子是整浇在一起的；当柱子为预制时，通常将基础做成杯口形，然后将柱子插入，并用细石混凝土嵌固，此时称为杯口基础。

砼独立基础是工业与民用建筑中常见的一种浅基础形式，为柔性基础。

1.2工艺原理砼独立基础用于柱下，其形状根据设计要求，是将上部结构传来的荷载,通过向侧边扩展成一定底面积，使作用在基底的压应力等于或小于地基土的允许承载力，而基础内部的应力应同时满足材料本身的强度要求。

2 工艺特点由于钢筋砼的抗弯性能好，可充分放大基础底面尺寸，减少地基应力的效果，同时可有效地减小埋深，节省材料和土方开挖量，使工程进度加快。

3 适用范围本标准适用于六层和六层以下的一般民用建筑和整体式结构厂房柱基施工。

4 主要技术标准《建筑工程施工质量验收统一标准》（GB50300）《混凝土结构施工质量验收规范》（GB50204）《组合钢模板技术规范》（B50214）《建筑工程冬期施工规程》（JGJ104）5 施工方法建筑物的混凝土独立基础形式有阶形独立基础、杯形独立基础，常用的基础模板有木模板、定型组合钢模板、胶合板模板。

5.1阶形独立基础模板支设在基坑底垫层上弹出基础中线，把截好尺寸的木板加钉木档拼成侧板，在侧板内表面弹出中线，再将各阶的四块侧板组拼成方框，并校正尺寸及角部方正。

安装时先把下阶模板放在基坑底，两者中线互相对准，用水平尺校正标高。

在模板周围钉上木桩，用平撑与斜撑支撑顶牢，然后把上台阶模板放到下台阶模板上，两者中线互相对准，并用斜撑与平撑加以钉牢。

5.2杯形独立基础模板支设在上阶模板安装好并校正标高后，将杯芯模板的轿杠搁置在上阶模板上，对准中线，加设木档予以固定。
