红外温度传感器ppt课件

滤光片中心波长：8-14um 内置环境温度传感器：0.3%NTC
滤光片中心波长：5um 内置环境温度传感器：NI
滤光片中心波长：8-14um 内置环境温度传感器：NI
滤光片中心波长：5um 内置环境温度传感器： 0.5%NTC
滤光片中心波长：8-14um 内置环境温度传感器： 0.3%NTC
9
传感器的正确使用
MCU
给出控制信号
可实现温度的循环控制
6
应用原理框图二 MCU内部处理原理
MCU
NTC线性处理
温度补偿处理线性化处理
接口电路
数字输入
推荐芯片
OUTPUT
FORTUNE FS511系列
7
温度补偿的计算方法
输出电压
常数
目标物辐射率
•Utp为采集的传感器电压输出数据值，依据目标物体的辐射率以及环境的温度采集值可以算出目标物体的温度。
正确
错误
由于该传感器是接收由透镜入射的红外光，所以范围非常重要，如果被测物体以外的红外光也被采集，就意味着非被测物体的信息也被采集，从而影响到测量的准确性。所以镜头的选择，目标物距离的计算尤为重要。
10
可以直接使用的模块
11
模块的选择
1.目标物的温度范围 2.环境温度的范围 3.目标物的尺寸（需测量范围） 4.目标物的距离 5.滤光片的选择 6.目标物体的材质
红外温度传感器
热电堆式-Thermopile
1
热电堆式-Thermopile红外温度传感器原理
任何物体的表面都会辐射出红外线，TS系列传感器能够吸收红外线能量并输出一个与温度成比例关系的电压信号。TS系列红外温度传感器由热吸收区(热端)、硅基片 (冷端)和Sinx薄膜及外封装组成。其工作原理类似于普通的热电偶原理，是基于塞贝克效应(温差电势效应)。先在硅基片上沉淀出多个热偶接点(thermojunction)。这些热偶接点串联在一起形成一个热感应通道(thermopile)。一端(热端)与另一端(冷端)之间通过腐蚀方法形成的非常薄的薄膜进行热隔离。红外吸收区域与热端合并在一起以使热端能升温，这样，与红外线能量成正比的热电势便可产生(见下图)。TS系列可提供 TO-5和TO-18两种封装，也有各种不同型式的滤波器供选择。同时，对于某些OEM用户，也可提供无封装的芯片。

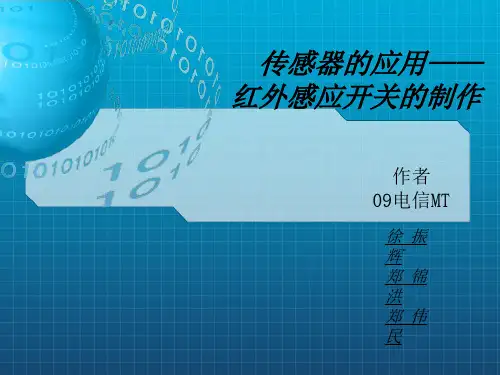

《红外感应开关》PPT课件

ቤተ መጻሕፍቲ ባይዱ
3. 如何增加感应的成功率和可靠性？
“最终数值”处理和双临界点设计都可以增加系统的稳定性，可以如果检测出错、或者出现误差，在多次数据采集中出现几次失败和误差是很正常的事情，但如果这些误差左右了开关的状态，那么这种失败又由谁来负责呢？大家要需要我写的文章错别字很多，杂志社的编辑老师都说我无药可救了。当你看到本文的时候你要知道一件事，那就是已经有好几位编辑老师瞪大的眼睛帮我改掉文中的错别字。最后大家看到的才是精美而通顺的文章。在感觉编辑老师的同时我们也要帮我们的红外感应开关配备几位“编辑老师”，给采集到的数据把关。一旦出现错误就放弃当前的数据，重新采集，这种设计就是一种冗余。我在程序中设计了一段循环检测语句，连续20 次检测和判断采集到的数据，如果20 次中有1 次误差就马上放弃当前的所有数据，重新检测。连续20 次检测已经算是很稳定的了，当然你也可以为了更稳定而改用连续50 次、100 次的检测，但是系统的反应速度会慢，灵敏度下降。灵敏度和稳定度之间的矛盾是纲性的，在实际测试中找到适合目标系统的检测次数就可以了。“最终数值”、双临界点和20 次连续检测听上去好像是很复杂的事情，可是在程序里面却是很简单的几条语句。设计的重点不在于程序的复杂性，而是整个系统的设计思路。下面列出一段关键程序部分与大家分享，这个简单的程序包含了以上讲到的3 种抗干扰设计。
关键问题与解决之道
1. 如何去除环境光的干扰？
使用双重检测的方法，前提条件是单片机可以控制红外发光二极管的开关。首先大家要制作ADC 功能可以读
出接在ADC 接口上电压的模拟量，数值从0 到255（十进制）。红外光敏二极管接收的红外光线强时， ADC读出的数值就大，反之就小。我们要做的就是控制红外发光二极管在发光时读一次ADC的数值，然后再让红外发光二极管熄灭，再读一次ADC 的数值。我们先假设没有其他红外光源的干扰，当红外发

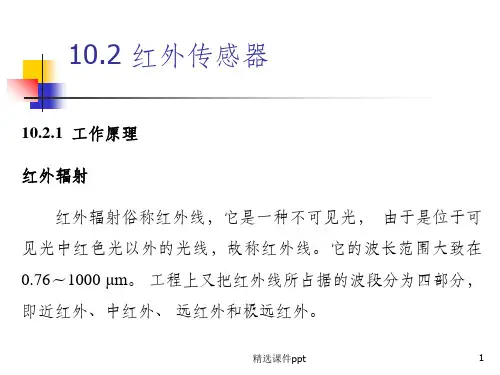

《红外传感器》PPT课件

围上下范
左右范围
空调中，热释电传感器的菲涅尔
透镜做成球形状，从而能感受到屋内
一定空间角范围里是否有人，以及人
是静止着还是走动着。
精选课件ppt
18
2. 光子探测器光子探测器的工作机理是：利用入射光辐射的光子流与探测器材料中的电子互相作用，从而改变电子的能量状态，引起光子效应。
根据光子效应制成的红外探测器称为光子探测器。
22.01.2021
带夜视仪的自动步枪
精选课件ppt
39 39
配备热成像传感器的自动步枪
22.01.2021
精选课件ppt
40 40
配备热成像传感器的自动步枪（续）
22.01.2021
精选课件ppt
41 41
带热成像传感器的自动步枪（续）
22.01.2021
精选课件ppt
42 42
军用热成像传感器的效果
通过光子探测器测量材料电子性质的变化，可以确定红外辐射的强弱。
精选课件ppt
19
10.2.3
1. 红外测温仪红外测温仪是利用热辐射体在红外波段的辐射通量来测量温度的。当物体的温度低于1000℃时，它向外辐射的不再是可见光而是红外光了，可用红外探测器检测其温度。
精选课件ppt
20
2. 红外线气体分析仪
热释电传感器的感应范围
精选课件ppt
15
热释电感应灯
热释电传感器
22.01.2021
精选课件ppt
16 16
自动感应灯
（参考施特朗公司资料）
22.01.2021
精选课件ppt
17 17
热释电传感器在智能空调中的应用
智能空调能检测出屋内是否有人，微处理器据此自动调节空调的出风量，以达到节能的目的。

《红外传感器介绍》课件

工业测温
总结词
利用红外传感器对工业设备进行非接触测温，提高生产效率和设备安全性。
详细描述
红外传感器能够非接触地测量各种工业设备的表面温度，实时监测设备的运行状态，预防设备过热或故障，保障生产顺利进行。
医疗诊断
总结词
利用红外传感器检测人体温度分布，辅助诊断疾病。
详细描述
红外传感器能够检测人体表面温度分布，通过分析温度变化情况，辅助医生判断病情，如乳腺肿瘤、皮肤疾病等。
在军事领域，红外传感器可用于导弹制导、夜视侦察等；在航空航天领域，可用于飞机和卫星的红外探测和监测；在工业领域，可用于温度测量、气体分析、无损检测等；在医疗领域，可用于红外热像仪、红外光谱仪等医疗设备的研制和应用。
ห้องสมุดไป่ตู้art
02
红外传感器的类型
热释电红外传感器
总结词
热释电红外传感器是一种常用的红外传感器，它利用热释电效应来检测红外辐射。
多光谱探测与成像技术是指红外传感器能够同时探测和成像多个光谱范围，从而提供更丰富的目标信息。
多光谱探测与成像技术能够提高目标识别和分类的准确性，并有助于区分不同类型的目标。
多光谱探测与成像技术需要结合多种光学系统和信号处理算法来实现，是未来红外传感器发展的重要方向之一。
Part
05
红外传感器的实际应用案例
低噪声等效功率的红外传感器能够更好地检测低辐射目标，提高信噪比。
NEP越低，红外传感器的性能越好，能够更好地抑制噪声干扰，提高测量精度和稳定性。
探测波长范围
探测波长范围：红外传感器能够检测的波长范围是有限的，通常在700-1000纳米或者更宽的范
围。
根据不同的应用需求，可以选择适合的探测波长范围的红外传感

红外传感器的介绍全套PPT

红外发光二极管
红外接收二极管
红外传感器模块的主要元件
红外传感器模块的工作原理
红外传感器的相关参数
35°
红外传感器模块的主要元件外形尺寸：电路板尺寸。红外传感器模块的主要元件红外传感器模块的主要元件外形尺寸：电路板尺寸。红外传感器模块的主要元件机器人控制技术（微控制器）红外传感器模块的主要元件红外传感器模块的主要元件红外传感器模块的主要元件红外传感器模块的主要元件红外传感器模块的主要元件红外传感器模块的主要元件红外传感器模块的主要元件红外传感器模块的主要元件机器人控制技术（微控制器）

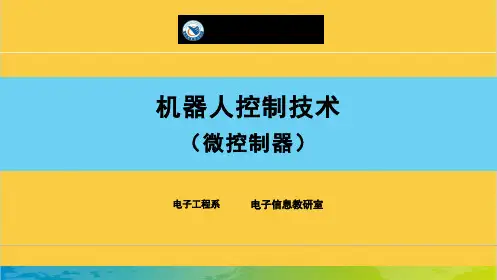

机器人控制技术
（微控制器）
电子工程系
电子信息教研室
红外传感器的介绍
电子工程系
电子信息教研室
主讲：魏海红
红外传感器模块的主要元件
VCC GND
OUT
LM393
电压比较器
测距灵敏度调节电位器
基本参数：外形尺寸：电路板尺寸。工作电压：DC 3.3V~5V 。
红外发射管
红外接收管
红外传感器模块的主要元件
红外传感器的相关参数
2~80cm
红外传感器的相关参数
THE END
电子工程系
电子信息教研室
主讲：魏海红
Байду номын сангаас

红外传感器 ppt课件

ppt课件
27
105-3&105-4eng红外温度传感器
电气连接： PC板安装类型：红外温度传感器特点：尺寸小，安装方便供电电源：－输出：见附件精确度： 90V/W 工作温度范围： -20～100℃ 量程：-20～100℃ 典型应用：无接触温度测量，移
thermalertCI1A|CI2A|CI3A红外测温仪的处理电路和传感头集
成在一起，具备基本测温功能，价格低。传感头特别适合装在
机器上的一个较小空间。
主要应用：OEM、铁路、烟草、食品加工及包装机械等。
ppt课件
主要特性
31
光谱响应：7.0~18μm 响应时间：350ms(95%响应) 重复性：测量值的±1% 或±1 ℃，取最大值
（1）辐射计，用于辐射和光谱测量
（2）搜索和跟踪系统，用于搜索和跟踪红外目标，确
定其空间位置并对它的运动进行跟踪；（3 ）热成像系
统，可产生
整个目标红外辐射的分布图象
（4 ）红外测距和通信系统
（5 ）混合系统，是指以上各类系统中的两个或者多
个的组合。
ppt课件
5
红外探测器的组成
红外探测器一般由光学系统、敏感元件、前
上述特性是把红外光辐射技术应用于卫星遥感遥测，红外跟踪扥军事和科学研究项目的重要理论依据。
ppt课件
4
能将红外辐射量变化转换成电量变化的装置叫做红外传感器，也叫红外探测器。
红外技术发展到现在，已经为大家所熟知，这种技术
已经在现代科技、国防和工农业等领域获得了广泛的应用。
按照功能能够分成五类
ppt课件
12
信号处理系统。将探测的信号进行放大、滤波，并从这些信号中提取出信息。然后将此类信息转化成为所需要的格式，最后输送到控制设备或者显示器中。

红外传感器及其应用ppt课件

将红外辐射对金属板进行均匀照射，利用金属对红外辐射的吸收与缝隙(含有某种气体或真空) 对红外辐射的
吸收所存在的差异，可以探测出金属断裂空隙。当红外
辐射扫描器连续发射一定波长的红外光通过金属板时，在金属板另一侧的红外接收器也同时连续接收到经过金属板衰减的红外光；如果金属板内部无断裂，辐射扫描器在扫描过程中，红外接收器收到的是等量的红外辐射；
如右图就是一种常见的红外传感器——双元热释电红外传感器
3
按照功能分为五大类： 1、辐射计，用于辐射和光谱测量 2、搜索和跟踪系统，用于搜索和跟踪红外目标
确定其空间位置并对它的运动进行跟踪 3、热成像系统，可产生是指以上各类系统中的两个或者
（4）辐射调制器。对来自待测目标的辐射调制成交变的辐射光，提供目标方位信息，并可滤除大面积的干扰信号。又称调制盘和斩波器，它具有多种结构。
（5）显示设备。这是红外设备的终端设备。常用的显示器有示波器、显像管、红外感光材料、指示仪器和记录仪等。
5
（6）红外探测器。这是红外系统的核心。它是利用红外辐射与物质相互作用所呈现出来的物理效应探测红外辐射的传感器，多数情况下是利用这种相互作用所呈现出的电学应。此类探测器可分为光子探测器和热敏感探测器两大类型。
器，比如我们电视遥控器，用红外遥控器控制控制智能冰箱，洗衣机，空调，还有私家汽车车门等等都能看到红外遥控器的用武之地。
各式各样的红外遥控器
液晶电视红外遥控器
11
由于红外线遥控装置具有体积小、功耗低、功能强、成本低等特点，因而，继彩电、录像机之后，在录音机、音响设备、空凋机以及玩具等其它小型电器装置上也纷纷采用红外线遥控。工业设备环形绕线机中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不仅完全可靠而且能有效地隔离电气干扰。

红外感应器方案开发课件

01
高精度与高灵敏度
02
多功能化
03
低功耗与微型化
04
智能化与网络化
设计原则与目标
原则
目标
硬件选型与设计
核心芯片电路设计外壳设计
软件设计
初始化设置数据处理人机交互
方案优化
01
算法优化
02 硬件优化
03 软件优化
制作流程
确定设计需求选择合适的材料和元件
设计电路和结构
制作原型优化和改进
人群跟随
机器人利用红外感应器检测人体活动，实现跟随行人的功能。
环境适应
红外感应器可以帮助机器人适应不同的光线和温度环境，提高其工作性能。
技术创新与突破
更高精度与灵敏度
1
智能化与自适应
2
多光谱与多模式融合
3
应用领域的拓展
智能家居与楼宇自动化医疗健康领域安全监控与预警系统
市场前景与挑战
市场需求持续增长技术竞争与知识产权保护成本控制与市场价格竞争
• 红外感应器方案设计 • 红外感应器的制作与测试 • 红外感应器的应用案例 • 红外感应器的未来展望
定义与工作原理
定义工作原理
红外感应器的应用领域
安全监控
智能家居
工业自动化
医疗领域
用于入侵检测、防火报警等。
控制空调、照明等设备的开关。
检测物体温度、运动等。
非接触式体温测量等。
红外感应器的发展趋势
生产制造
பைடு நூலகம்
测试方法与标准
测试环境搭建
测试标准
功能测试
02
01
03
性能测试
05
04 可靠性测试

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

红外感应器方案
PRODUCT INTRODUCTION
红外感应器概况
产品背景工作原理基本功能
发展前景核心部件主要问题
主要种类组成结构选择原则
1 红外感应器产品背景
红外探测器并不是一开始产生的时候就有现在的功能作用和外形，1800年， F.W.赫歇耳在太阳光谱中发现了红外辐射的存在。当时，他使用的是水银温度计，即最原始的热敏型红外探测器。
缩短响应时间,提高探测灵敏度 • 信号处理系统：将探测的信号进行放
大,滤波,并从这些信号中提取出信息 • 显示设备：这是红外设备的终端设备
7 红外感应器基本功能
夜视技术；红外探测器；红外无损探伤；红外气体分析仪；具有极高的灵敏度
8 红外感应器主要问题
对安装有着严格的要求；容易受各种热源、光源干扰；被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探头接收；易受射频辐射的干扰；环境温度和人体温度接近时，探测和灵敏度明显下降，有时造成短时失灵。
9 选择方案公司原则
1、考察公司的历史和工程师的数量及水平 2、看他们公司技术研发实力以及科研方向 3、查询公司的相关成功案例 4、看公司的未来发展定位 5、看公司相关业务人员的配合程度
THANK YOU
此课件下载可自行编辑修改，供参考！感谢您的支持，我外感应器应用可以用于非接触式的温度测量，气体成分分析、热像检测、红外遥感以及军事目标的侦察、搜索、跟踪和通信等。红外传感器的应用前景随着现代科学技术的发展，将会更加广阔。虽然现阶段的红外传感器还有很多的不足，但红外传感器已经在现代化的生产实践中发挥着它的巨大作用。随着探测设备和其他部分的技术的提高，红外感应器能够拥有更多的性能和更好的灵敏度，也将有更广阔的应用范围。
3 红外感应器工作原理
这种是通过红外线反射原理，当人体的手或身体的某一部分在红外线区域内，红外线发射管发出的红外线由于人体手或身体摭挡反射到红外线接收管，通过集成线路内的微电脑处理后的信号发送给脉冲电磁阀，电磁阀接受信号后按指定的指令打开阀芯来控制；当人体的手或身体离开红外线感应范围，电磁阀没有接受信号，电磁阀阀芯则通过内部的弹簧进行复位。
4 红外感应器主要种类
按技术分：超声波红外传感器、温度红外传感器、湿度红外传感器按应用分：压力红外传感器、流量红外传感器、液位红外传感器、超声波红外传感器
5 红外感应器核心部件
红外线
6 红外感应器组成结构
• 光学接收器：它接收目标的部分红外辐射并传输给红外传感器
• 红外探测器：这是红外系统的核心 • 探测器制冷器：经过制冷,设备可以
