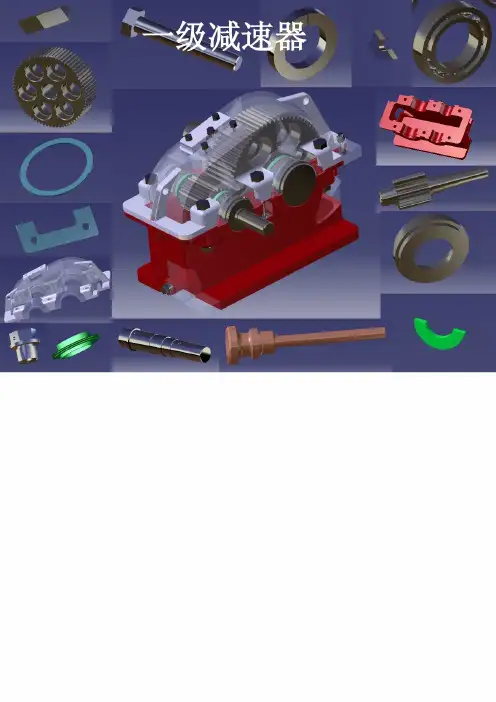

一级圆柱齿轮减速器装配图和立体图很详细

第八章减速器结构与参考图例第一节单级圆柱齿轮减速器图8－1为单级圆柱齿轮减速器的立体图；图8－2为单级圆柱齿轮减速器的装配图〔之一：凸缘式端盖〕；图8－3 高速齿轮轴工作图；图8－4 圆柱齿轮工作图；图8－5 低速轴工作图；图8－6 减速器箱盖工作图；图8－7 减速器箱座工作图；图8－8为单级圆柱齿轮减速器的装配图〔之二：嵌入式端盖〕.图8－1 单级圆柱齿轮减速器立体图图8－2 单级圆柱齿轮减速器装配图〔之一〕图8－4 圆柱齿轮工作图图8－5 低速轴工作图图8－8为单级圆柱齿轮减速器的装配图〔之二〕第二节单级圆锥齿轮减速器图8－9为单级圆锥齿轮减速器的立体图；图8－10为单级圆锥齿轮减速器的装配图；图8－11为单级圆锥齿轮减速器结构图〔立式〕；图8－12 圆锥齿轮工作图.图8－9 单级圆锥齿轮减速器立体图图8－10为单级圆锥齿轮减速器的装配图图8－11为单级圆锥齿轮减速器结构图〔立式〕图8－12 圆锥齿轮工作图第三节单级蜗杆减速器图8－13为单级蜗杆减速器的立体图；图8－14为单级蜗杆减速器的装配图；图8－15为单级蜗杆减速器装配图〔有散热片〕；图8－16 蜗杆工作图,图8－17 蜗轮工作图.图8－13 单级蜗杆减速器立体图图8－14 蜗杆减速器的装配图器装配图〔有散热片〕图8－16 蜗杆工作图图8－17 蜗轮工作图第四节双级圆柱齿轮减速器图8－18双级圆柱齿轮减速器立体图；图8－19为两种形式的双级圆柱齿轮减速器装配图；图8－20双级圆柱齿轮减速器装配图〔焊接结构〕.图8－18 双级圆柱齿轮减速器立体图图8－19双级圆柱齿轮减速器装配图图8－20双级圆柱齿轮减速器装配图第五节圆锥－圆柱齿轮减速器图8－21圆锥－圆柱齿轮减速器立体图；图8－22圆锥－圆柱齿轮减速器装配图〔之一〕；图8－23圆锥－圆柱齿轮减速器装配图〔之二〕.图8－21 圆锥－圆柱齿轮减速器立体图图8－22圆锥－圆柱齿轮减速器装配图〔之一〕图8－23圆锥－圆柱齿轮减速器装配图〔之二〕。

《机械设计基础》课程设计说明书题目：带传动及单级圆柱齿轮减速器的设计学院：机械与电子学院专业：机械制造与自动化班级：机制19-1班学号：姓名：李俊指导教师：周海机械与电子学院2019年11月-12月目录一、课程设计任务要求 (3)二、电动机的选择 (4)三、传动比的计算设计 (5)四、各轴总传动比各级传动比 (6)五、V带传动设计 (8)六、齿轮传动设计 (11)七、轴的设计 (19)八、轴和键的校核 (30)九、键的设计 (32)十、减速器附件的设计 (34)十一、润滑与密封 (36)十二、设计小结 (37)十三、参考资料 (37)一、课程设计任务要求1. 用CAD设计一张减速器装配图（A0或A1）并打印出来。

2. 轴、齿轮零件图各一张，共两张零件图。

3.一份课程设计说明书（电子版）并印出来传动系统图如下：传动简图输送机传动装置中的一级直齿减速器。

运动简图工作条件冲击载荷，单向传动，室内工作。

三班制，使用5年，工作机速度误差±5%。

原始数据如下：二、电动机的选择三、传动比的计算设计四、各轴总传动比各级传动比计算结果汇总如下表，以供参考五、传动设计六、齿轮传动设计根据数据：传递功率P1=5.02KW电动机驱动，小齿轮转速n1=480r/min，大齿轮转速n2=166r/min，传递比i=2.90，单向运转，载荷变化不大，使用期限五年，三班制工作。

七、轴的设计主动抽1轴传动功率P2=4.77KW,转速n2=166r/min，工作单向转动轴采用深沟球轴承支撑。

八、轴和键的校核九、键的设计十、减速器附件的设计十一、润滑与密封十二、设计小结这次的课程设计,对于培养我们理论联系实际的设计思想;训练综合运用机械设计和有关先修课程的理论,结合生产实际反系和解决工程实际问题的能力;巩固、加深和扩展有关机械设计方面的知识等方面有重要的作用。

此次减速器，经过两个月的努力,终于将机械设计课程设计作业完成了。

一级圆柱齿轮减速器装配图一级圆柱齿轮减速器装配图的画法一、仔细分析，对所画对象做到心中有数在画装配图之前，要对现有资料进行整理和分析，进一步搞清装配体的用途、性能、结构特点以及各组成部分的相互位置和装配关系，对其它完整形状做到心中有数。

二、确定表达方案根据装配图的视图选择原则，确定表达方案。

对该减速器其表达方案可考虑为：主视图应符合其工作位置，重点表达外形，同时对右边螺栓连接及放油螺塞连接采用局部剖视，这样不但表达了这两处的装配连接关系，同时对箱体右边和下边壁厚进行了表达，而且油面高度及大齿轮的浸油情况也一目了然；左边可对销钉连接及油标结构进行局部剖视，表达出这两处的装配连接关系；上边可对透气装置采用局部剖视，表达出各零件的装配连接关系及该结构的工作情况。

俯视图采用沿结合剖切的画法，将内部的装配关系以及零件之间的相互位置清晰地表达出来，同时也表达出齿轮的啮合情况、回油槽的形状以及轴承的润滑情况。

左视图可采用外形图或局部视图，主要表达外形。

可以考虑在其上作局部剖视，表达出安装孔的内部结构，以便于标注安装尺寸。

另外，还可用局部视图表达出螺栓台的形状。

建议用A1图幅，1：1比例绘制。

画装配图时应搞清装配体上各个结构及零件的装配关系，下面介绍该减速器的有关结构：1、两轴系结构由于采用直齿圆柱齿轮，不受轴向力，因此两轴均由滚动轴承支承。

轴向位置由端盖确定，而端盖嵌入箱体上对应槽中，两槽对应轴上装有八个零件，如图2-3所示，其尺寸96等于各零件尺寸之和。

为了避免积累误差过大，保证装配要求，轴上各装有一个调整环，装配时修磨该环的厚度g使其总间隙达到要求0.1±0.02。

因此，几台减速器之间零件不要互换，测绘过程中各组零件切勿放乱。

图2-5 端盖内油封结构4、透气装置当减速器工作时，由于磨擦而产生热，箱体内温度就会升高而引起挥发气体和热膨胀，导致箱体内压力增高。

因此，在顶部设计有透气装置，通过通气塞的小孔使箱体内的热量能够排出，从而避免箱体内的压力增高。

链接



返回首页 测绘的目的和意义 测绘的方法和步骤 测量工具的使用方法（本节） 测绘对象举例——一级齿轮减速器 测绘作业的内容、要求和进度安排
四、测绘对象举例— 一级齿轮减速器
一、了解和分析一级直齿圆 柱齿轮减速器的作用、结构、 性能和装配关系
返回
一级直齿圆柱齿轮减速器的作用 及工作原理

绘制装配示意图
装配示意图是表达部件中各零件的名称、数量、零件 间相互位置和装配联结关系的图样，它是通过目测、徒手 用简单线条示意性画出来的。 一般应一边拆卸，一边画图，并逐一记录下各零件在 原部件中的装配关系。 示意图是绘制装配图和拆卸零件后重新装配成部件的 依据。
绘制装配示意图应注意的问题

链接



返回首页 测绘的目的和意义 测绘的方法和步骤（本节） 测量工具的使用方法 测绘对象举例——一级齿轮减速器 测绘作业的内容、要求和进度安排
三、测量工具的使 用
测量工具
常用的测量工具如图所示。 测量尺寸要合理使用量具，并要注意正确使 用量具。例如测量非加工面尺寸时，选用卡钳和 钢尺；测量加工表面的尺寸时，选用游标卡尺、 分厘卡或其它适当的测量工具。这样既保证了测 量的精度，又维护了精密量具的使用寿命。 对于某些用现有量具不能直接量得的尺寸， 要善于根据零件的结构特点，考虑采用比较准确 而又简便的测量方法。 有的重要尺寸，还要通过计算，如两齿轮啮 合中心距。对零件的键槽、退刀槽、孔深等标准 结构的尺寸，应查阅有关标准确定。
