通用阀门基础知识(全)

一、按作用和用途分类分步阅读1、截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

2、止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

3、安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

4、调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

5、分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

二、按公称压力分类1、真空阀：指工作压力低于标准大气压的阀门。

2、低压阀：指公称压力PN ≤1.6Mpa 的阀门。

3、中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

4、高压阀：指工称压力PN 为10～80Mpa的阀门。

5、超高压阀：指公称压力PN≥100Mpa的阀门。

三、按工作温度分类1、超低温阀：用于介质工作温度t<－100℃的阀门。

2、低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

3、常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

4、中温阀：用于介质工作温度120℃5、高温阀：用于介质工作温度t>450℃的阀门。

四、按驱动方式分类1、自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。

如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

2、动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。

电动阀：借助电力驱动的阀门。

气动阀：借助压缩空气驱动的阀门。

液动阀：借助油等液体压力驱动的阀门。

此外还有以上几种驱动方式的组合，如气-电动阀等。

3、手动阀：手动阀借助手轮、手柄、杠杆、链轮，由人力来操纵阀门动作。

当阀门启闭力矩较大时，可在手轮和阀杆之间设置此轮或蜗轮减速器。

必要时，也可以利用万向接头及传动轴进行远距离操作。

五、按公称通径分类1、小通径阀门：公称通径DN≤40mm的阀门。

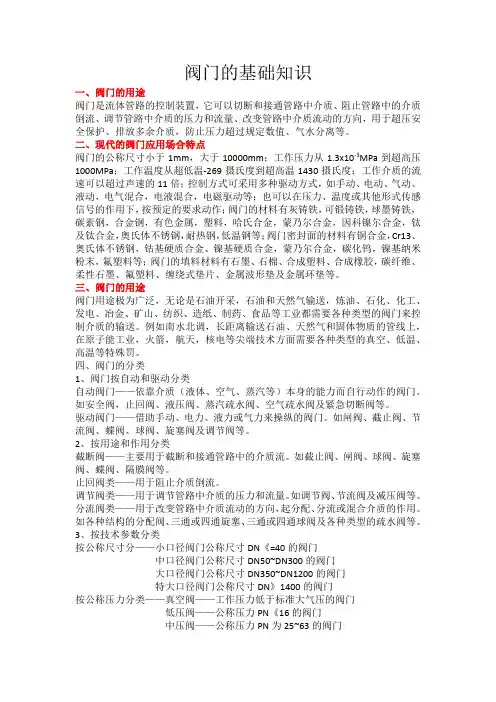

阀门的基础知识一、阀门的用途阀门是流体管路的控制装置，它可以切断和接通管路中介质、阻止管路中的介质倒流、调节管路中介质的压力和流量、改变管路中介质流动的方向，用于超压安全保护、排放多余介质，防止压力超过规定数值、气水分离等。

二、现代的阀门应用场合特点阀门的公称尺寸小于1mm，大于10000mm；工作压力从1.3x10-3MPa到超高压1000MPa；工作温度从超低温-269摄氏度到超高温1430摄氏度；工作介质的流速可以超过声速的11倍；控制方式可采用多种驱动方式，如手动、电动、气动、液动，电气混合，电液混合，电磁驱动等；也可以在压力、温度或其他形式传感信号的作用下，按预定的要求动作；阀门的材料有灰铸铁，可锻铸铁，球墨铸铁，碳素钢，合金钢，有色金属，塑料，哈氏合金，蒙乃尔合金，因科镍尔合金，钛及钛合金，奥氏体不锈钢，耐热钢，低温钢等；阀门密封面的材料有铜合金，Cr13、奥氏体不锈钢，钴基硬质合金、镍基硬质合金，蒙乃尔合金，碳化钨，镍基纳米粉末，氟塑料等；阀门的填料材料有石墨、石棉、合成塑料、合成橡胶，碳纤维、柔性石墨、氟塑料、缠绕式垫片、金属波形垫及金属环垫等。

三、阀门的用途阀门用途极为广泛，无论是石油开采，石油和天然气输送，炼油、石化、化工、发电、冶金、矿山、纺织、造纸、制药、食品等工业都需要各种类型的阀门来控制介质的输送。

例如南水北调，长距离输送石油、天然气和固体物质的管线上，在原子能工业，火箭，航天，核电等尖端技术方面需要各种类型的真空、低温、高温等特殊罚。

四、阀门的分类1、阀门按自动和驱动分类自动阀门——依靠介质（液体、空气、蒸汽等）本身的能力而自行动作的阀门。

如安全阀，止回阀、液压阀、蒸汽疏水阀、空气疏水阀及紧急切断阀等。

驱动阀门——借助手动、电力、液力或气力来操纵的阀门。

如闸阀、截止阀、节流阀、蝶阀、球阀、旋塞阀及调节阀等。

2、按用途和作用分类截断阀——主要用于截断和接通管路中的介质流。

阀门基础知识1. 阀门的定义阀门是控制管路介质（如水、气、油等）流动方向、流量、压力等参数的装置。

通俗地说，阀门就像是管道上的一个“开关”，能够控制管道中介质的流动和停止。

2. 阀门的种类阀门的种类很多，按照不同标准可以分为多个方面。

按照结构分类：截止阀、球阀、蝶阀、止回阀等；按照用途分类：调节阀、隔膜阀、电磁阀、安全阀等；按照材料分类：铸铁阀、不锈钢阀、铜阀等。

3. 阀门的结构组成阀门由阀体、阀瓣、密封圈、传动机构等组成。

阀体是阀门的主体部分，通常由铸铁、铸钢、不锈钢等材料制成；阀瓣是阀门的开闭部分，通常由金属或弹性材料制成；密封圈则用于保证阀门的密封性；传动机构则用于操作阀门的开闭动作，通常有手动、电动、气动等多种形式。

4. 阀门的工作原理阀门的工作原理可简单概括为：通过操作传动机构改变阀瓣的相对位置，从而改变管道中介质的通道断面积，达到控制介质流量、压力等参数的目的。

阀门的工作方式一般有开关两种，也有调节方式。

5. 阀门的安装要点阀门在安装时需要注意以下几个要点：阀门需要避免出现堵死、挤压、拉伸、变形等现象；阀门在安装时需要保证密封性，避免渗漏；阀门在使用过程中需要定期检查，以确保运行正常；阀门需要根据不同介质进行相应的防腐、防蚀处理。

6. 阀门的维护保养为保证阀门稳定运行、延长使用寿命，需要对阀门进行定期维护保养。

具体措施包括：随时保持阀门清洁干燥；定期检查阀门的密封圈、传动机构等部件是否磨损、老化等；定期润滑阀门的传动部件，确保灵活顺畅；在停用时需要避免介质长时间停留在阀门内部，避免腐蚀。

7. 阀门的市场前景随着工业化和城市化的发展，阀门的应用范围越来越广泛，市场需求不断增长。

阀门行业也在不断发展创新，提升产品品质、技术水平和品牌竞争力，未来市场前景十分广阔。

8. 阀门的发展趋势未来阀门的发展趋势主要包括以下几个方面：一是注重节能环保，推广节能型阀门；二是加强技术创新，提高智能化、信息化水平；三是加强国际合作与竞争，提升中国阀门产业在国际市场的影响力。

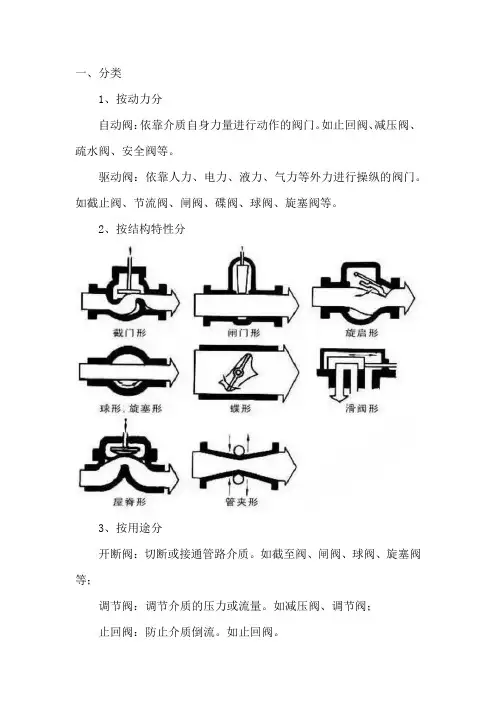

一、分类1、按动力分自动阀：依靠介质自身力量进行动作的阀门。

如止回阀、减压阀、疏水阀、安全阀等。

驱动阀：依靠人力、电力、液力、气力等外力进行操纵的阀门。

如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。

2、按结构特性分3、按用途分开断阀：切断或接通管路介质。

如截至阀、闸阀、球阀、旋塞阀等；调节阀：调节介质的压力或流量。

如减压阀、调节阀；止回阀：防止介质倒流。

如止回阀。

分配阀：改变介质的流向，起分配作用。

如三通旋塞、三通截止阀等。

安全阀：压力超限定数值时，排放多余的介质，保证设备安全。

如安全阀、事故阀；阻气排水阀：留存气体、排除凝结水，如疏水阀。

开断阀：切断或接通管路介质。

如截至阀、闸阀、球阀、旋塞阀等；调节阀：调节介质的压力或流量。

如减压阀、调节阀；止回阀：防止介质倒流。

如止回阀。

分配阀：改变介质的流向，起分配作用。

如三通旋塞、三通截止阀等。

安全阀：压力超限定数值时，排放多余的介质，保证设备安全。

如安全阀、事故阀；阻气排水阀：留存气体、排除凝结水，如疏水阀。

4、按操纵方法分手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。

电动阀门:借助电力来操纵的阀门。

气动阀门:借助压缩空气来操纵的阀门。

液动阀门:借助水、油等液体，传递外力来操纵的阀门。

5、按压力分真空：绝对压力小于1公斤/厘米2的阀门。

低压：公称压力小于16公斤/厘米2的阀门。

中压：公称压力25－64公斤/厘米2的阀门。

高压：公称压力100－800公斤/厘米2的阀门。

超高：公称压力达到或大于1000公斤/厘米2的阀门。

6、按介质温度分普通阀门：－40至450℃（介质温度）}的阀门。

高温阀门：450至600℃（介质温度）的阀门。

耐热阀门：600℃以上（介质温度）的阀门。

低温阀门：－40至－70℃（介质温度）的阀门。

深冷阀门：－70至－196℃（介质温度）的阀门。

超低温阀门：－196℃以下（介质温度）的阀门。

7、按公称通径分小口径：公称通径小于40毫米的阀门。

阀门基础知识点总结一、阀门的基本结构1. 阀体：阀门的主体部分，通常由铸铁、铸钢、不锈钢、铜合金等材料制成。

阀体具有导向流体、支撑阀芯和阀座、承受内外压力等重要功能。

2. 阀芯（阀体、阀门芯）：阀芯是阀门开关的主要部件，通过对阀芯的升降、旋转等运动来控制流体的通断和流量。

3. 阀座：阀座位于阀体内，用于固定阀芯和密封流体，保证阀门的密封性能。

4. 密封件：阀门的密封性能直接关系到阀门的使用效果和寿命，常见的密封件有橡胶密封圈、填料密封、金属密封等。

5. 传动装置：用于控制阀芯的开关，常见的传动装置有手动、电动、气动、液动等形式。

6. 连接件：用于连接阀门与管道系统，常见的连接方式有法兰连接、螺纹连接、对焊连接等。

二、阀门的工作原理阀门通过阀芯的升降、旋转等运动来控制流体的通断和流量，从而实现对流体的控制作用。

具体来说，当阀芯抬升或者旋转到开启位置时，流体即可通过阀门顺利流动；当阀芯降下或者旋转到关闭位置时，阀门将阻止流体流动。

通过改变阀芯的开闭程度，还可以实现对流体流量的调节。

三、阀门的分类1. 按使用场合划分：在工业生产中，阀门的使用场合各不相同，可以根据使用场合的不同将阀门分为通用阀门、特种阀门和专用阀门。

2. 按工作原理划分：阀门根据其工作原理的不同可以分为截止阀、止回阀、调节阀、安全阀、排气阀、减压阀等。

3. 按阀门结构划分：阀门可以根据其结构形式分为截门式阀门、旋塞式阀门、球阀、蝶阀、蛇形阀等多种类型。

四、阀门的选型1. 根据使用场合选择：根据使用场合的不同，需要考虑阀门的耐压、防腐性能、耐磨性能、密封性能等指标。

2. 根据流体性质选择：流体的种类、温度、压力等参数都会对阀门的选型产生影响，需要根据实际情况进行综合考量。

3. 根据工作条件选择：包括阀门的工作压力、温度、流量要求、压降等参数，还要考虑阀门的启闭速度和灵敏度等指标。

4. 根据阀门的使用寿命选择：阀门的使用寿命主要取决于阀门的结构、材料、制造工艺和工作环境等因素。

阀门产业知识点总结大全第一章：阀门基础知识1.1 阀门的概念和作用阀门是一种可用来控制流体（包括液体、气体、蒸汽、粉末和固体颗粒）流动的装置。

阀门的作用是控制系统中流体的流动，包括调节流速、切断流体、改变流向等功能。

1.2 阀门的分类根据阀门的用途和结构特点，阀门可以分为多种类型，主要包括截止阀、调节阀、安全阀、止回阀、球阀、蝶阀等。

1.3 阀门的结构和工作原理阀门的结构包括阀体、阀盖、阀杆、阀门芯、阀座、密封面、密封圈等部件。

阀门的工作原理是通过阀芯的升降或旋转，改变通道的断开或连接状态，从而控制流体的流动。

1.4 阀门的材质和制造工艺阀门的材质包括碳钢、不锈钢、合金钢、铸铁、青铜等，制造工艺包括铸造、锻造、焊接、机加工等。

第二章：阀门的应用领域2.1 石油化工行业在石油化工行业，阀门广泛应用于炼油、化工、天然气等领域，用于控制介质的流动和压力。

2.2 电力行业在电力行业，阀门用于控制锅炉、汽轮机、水泵等设备的介质流动和停止。

2.3 水利工程在水利工程中，阀门用于调节水流、控制水压、防止水流倒灌等作用。

2.4 制药行业在制药行业，阀门被应用于控制药液的流动和分配。

2.5 食品饮料行业在食品饮料行业，阀门主要用于控制食品和饮料的流动和分配。

2.6 其他行业阀门还广泛应用于造船、航空航天、冶金、纺织、建筑等行业。

第三章：阀门的技术标准和质量要求3.1 阀门的技术标准阀门的技术标准包括国家标准、行业标准、企业标准等，主要包括阀门的尺寸、压力等级、密封性能、流量特性、寿命等要求。

3.2 阀门的质量要求阀门的质量要求包括产品性能、材料质量、制造工艺、密封性能、防腐蚀性能、耐磨性能等。

3.3 阀门的检测和检验阀门的检测和检验包括外观检查、尺寸检测、压力测试、密封性能测试、流量特性测试等。

第四章：阀门的市场现状和发展趋势4.1 阀门市场的现状全球阀门市场规模庞大，主要集中在中国、美国、德国、日本等国家和地区。

第一章阀门的基础知识第一节概述：阀门是流体管路的控制装置。

其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。

一、阀门的分类：（一）按用途和作用可分为：1 截断阀：截断或接通管道介质。

如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。

2 止回阀：防止管道中的介质倒流。

3 分配阀：改变介质的流向，分配、分离或混合介质的作用。

如分配阀、疏水阀、三通球阀。

4 调节阀：调节介质的压力和流量。

如减压阀、调节阀、节流阀。

5 安全阀：防止装置中介质压力超过规定值，提供超压安全保护作用。

（二）按公称压力分类：1）真空阀：工作压力低于标准大气压。

2）低压阀：公称压力PN≤1.6MPa。

3）中压阀：公称压力PN为2.5～6.4 MPa。

4）高压阀：公称压力PN为10～80.0 MPa。

5）超高压阀：公称压力PN≥100 MPa。

（三）按工作温度分类：1）常温阀：用于介质工作温度-40℃≤t≤120℃2）中温阀：用于介质工作温度120℃＜t≤450℃3）高温阀：用于介质工作温度t＞450℃4）低温阀：用于介质工作温度-100℃≤t≤-40℃5）超低温阀：用于介质工作温度t＜-100℃（四）按连接方法分类：1）螺纹连接阀门：阀体有内或外螺纹，与管道螺纹连接。

2）法兰连接阀门：阀体带有法兰，与管道法兰连接。

3）焊接连接阀门：阀体带有焊接坡口，与管道焊接连接。

4）卡箍连接阀门：阀体带有夹口，与管道夹箍连接。

5）卡套连接阀门：与管道采用卡套连接。

6）对夹连接阀门：用螺栓直接将阀门及两头管道穿夹在一起的连接方式。

二、阀门的基本参数1）公称直径：是指阀门与管道连接处通道名义直径。

DN表示。

2）公称压力：是指阀门的机械强度有关的设计压力。

用PN 表示。

3）阀门的压力与温度等级：当阀门的工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低。

4）阀门的压力单位换算：根据GB1.1-83规定，单位用MPa。

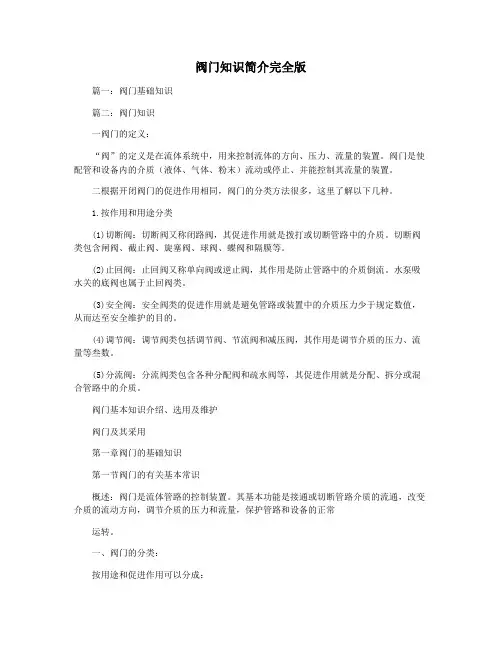

阀门知识简介完全版篇一：阀门基础知识篇二：阀门知识一阀门的定义：“阀”的定义是在流体系统中，用来控制流体的方向、压力、流量的装置。

阀门是使配管和设备内的介质（液体、气体、粉末）流动或停止、并能控制其流量的装置。

二根据开闭阀门的促进作用相同，阀门的分类方法很多，这里了解以下几种。

1.按作用和用途分类(1)切断阀：切断阀又称闭路阀，其促进作用就是拨打或切断管路中的介质。

切断阀类包含闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

(2)止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

(3)安全阀：安全阀类的促进作用就是避免管路或装置中的介质压力少于规定数值，从而达至安全维护的目的。

(4)调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等叁数。

(5)分流阀：分流阀类包含各种分配阀和疏水阀等，其促进作用就是分配、拆分或混合管路中的介质。

阀门基本知识介绍、选用及维护阀门及其采用第一章阀门的基础知识第一节阀门的有关基本常识概述：阀门是流体管路的控制装置。

其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运转。

一、阀门的分类：按用途和促进作用可以分成：1截断阀：截断或接通管道介质。

如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。

2止回阀：避免管道中的介质滑液。

3分配阀：改变介质的流向，分配、分离或混合介质的作用。

如分配阀、疏水阀、三通球阀。

4调节阀：调节介质的压力和流量。

例如减压阀、调节阀、节流阀。

5安全阀：防止装置中介质压力超过规定值，提供超压安全保护作用。

二、阀门的基本参数1）阀门的公称通径（dn）2）阀门的公称压力（pn）3）阀门的压力与温度等级：当阀门的工作温度少于公称压力的基准温度时，其最小工作压力必须适当减少。

4）阀门的压力单位换算：根据gb1.1-83规定，原用的kgf／mm2、kgf／cm2废除，转用mpa。

阀门基础知识依据国标《GB/T 17447-2012》1. 阀门的基础知识阀门定义：固定在气雾剂容器上的机械装置，关闭时保证内容物不泄漏，促动时使内容物以预定形态释放出来。

阀门分类：1. 1.常规阀门的基本结构单个阀门由阀杯、阀室（阀座）、阀杆、内垫圈、弹簧、外垫圈组成配上吸管（摩丝阀门除外），和按钮（又称触动器）组成一套阀门。

1.2.阀门工作原理1.2.1保证气雾剂产品有良好的密封作用。

阀门与气雾罐一起，将具有压力的抛射剂和产品密封，不会泄漏和变质。

根据国家标准，阀门充气到不小于0. 85MPA,用手按压后松开，保持1MIN无气泡冒出为合格。

1.2.2保证气雾剂内容物可靠有效地喷出来。

在促动器（按钮）的促动下，阀杆（阀杆座）向下移位，内垫圈不再包裹（压紧）阀杆（阀杆座）。

阀门打开，罐内的气雾剂在抛射剂的压力推动下喷出；放开按钮，阀杆（阀杆座）在弹簧和罐内压力推动下复位，气雾剂又被密闭在容器内。

1.2.3正倒向阀门（一般称的万向阀、360阀）工作原理，此类阀门在阀室处有小室内有一可上下移动的钢珠，钢珠室有分体式（MJS）和一体式（APU精密）两种。

正喷时，物料从吸管处进入，气体从钢珠室进入，钢珠室相当于一个大孔径的气相旁孔。

倒喷时，物料从钢珠室进入，气体从吸管末端进入需要指出的是：我公司的设计，当倒喷的时候，由于吸管孔径大，因此气体进入阀室量比较多，特别是对于四孔阀杆来说，流量大，会出现倒喷时气体过多，物料过少的现象。

一般不推荐客户使用四孔万向阀，如果客户强烈要求，需事先跟客户声明此类阀门的工作特点，要求客户自行测试后才谨慎使用正倒向阀，如果将罐体水平放置，或者接近水平方式时，当阀门吸管和钢珠室同时脱离液体内容物的浸泡，将会出现无法喷出物料的现象，一次正倒向阀门不能用于水平喷射。

因此严格来说，此类阀门知道能覆盖正倒喷，无法做到真正360度喷射1.2.4囊阀（二元包装）的工作原理：此类阀门需要用特种灌装设备，首先将压缩气体（空气・、氮气等）从封杯下（称盖下充填）灌入气雾剂罐体和囊袋之间，然后阀门封口。

通⽤阀门基础知识（全）通⽤阀门基础知识⼀．阀门概述阀门定义：⽤来控制流体（介质）的⽅向、压⼒、流量、使管道内的介质（液体、⽓体、粉末）流动或停⽌、并能控制其流量的装置。

阀门的作⽤:1)接通或截断管道中的介质如（闸阀、截⽌阀、球阀、蝶阀、旋塞阀、隔膜阀）2)调节控制管道中的流量和压⼒如（节流阀、减压阀、安全阀）3)改变管道中介质流动的⽅向如（分配阀、三通旋阀、三通或四通球阀）4)阻⽌管道中介质倒流如（⽌回阀）5)分离介质如（各种蒸汽疏⽔阀、空⽓疏⽔阀）6)其他特殊⽤途如（紧急切断阀、温度调节阀）阀门分类：1,常⽤阀门分类法1. 闸阀（Z）；2. 截⽌阀 (J)；3. 节流阀(L)；4. 蝶阀(D)；5. ⽌回阀(H)；6. 球阀(Q)；7. 隔膜阀(G)；8. 旋塞阀(X)；9. 柱塞阀(U)；10. 安全阀(A)；11. 减压阀(Y)；12. 疏⽔阀(S)；13. 排污阀(P)；2,阀门按结构种类可分为：蝶阀：⽤于开启或关闭管道内的介质。

也可作调节⽤阀门。

球阀、闸阀、旋塞阀、截⽌阀：⽤于开启或关闭管道的介质流动。

⽌回阀（包括底阀）：⽤于⾃动防⽌管道内的介质倒流。

节流阀：⽤于调节管道介质的流量。

安全阀：⽤于锅炉、容器设备及管道上，当介质压⼒超过规定数值时，能⾃动排除过剩质压⼒，保证⽣产运⾏安全。

减压阀：⽤于⾃动降低管道及设备内介质压⼒。

系使介质经过阀瓣的间隙时，产⽣阻⼒造成压⼒损失，达到减压⽬的。

疏⽔阀：⽤于蒸汽管道上⾃动排除冷凝⽔，防⽌蒸汽损失或泄漏。

3按质温度分类⾼温阀—⼤于450℃的阀门。

中温阀—120℃≤t≤450℃的阀门。

常温阀—-40℃≤t≤120℃的阀门。

低温阀—-100℃≤t≤-40℃的阀门。

超低温阀—⼩于-100℃的阀门。

4按压⼒分类真空阀⼯作压⼒低于标准⼤⽓压的阀门。

低压阀公称压⼒PN ⼩于1.6MPa的阀门。

中压阀公称压⼒PN 2.5~6.4MPa的阀门。

⾼压阀公称压⼒PN10.0~80.0MPa的阀门。
