建筑设备复习提纲

第1篇建筑设备技术基础知识1第1章流体运动的基本规律1.1流体的主要物理性质1流体的种类:液体气体流体的特征:1.具有流动性2.不能承受拉力3.不能承受剪切力4.能承受压力注：在建筑设备中，给水、排水、采暖、燃气、通风与空调工程的介质都是流体。

1.1.1质量密度和重力密度2【特别提示】流体的质量密度和重力密度随温度和所受压力的变化而变化，即同一流体的质量密度和重力密度不是一个固定值；实际工程中，液体的质量密度和重力密度随温度和压力的变化而变化的数值不大，可视为固定值；气体的质量密度和重力密度随着温度和压力的变化而变化的数值较大，不能视为固定值。

1.1.2流体的压缩性和热胀性2液体分子之间的间隙很小，在很大的外力作用下，其体积只有极微小的变形，一般计算时可看成是不可压缩流体。

气体分子之间的间隙大，分子之间的引力很小，气体的体积随压强和温度的变化是非常明显的，故称为可压缩流体。

【特别提示】实际工程中，气体在速度较低时，流动过程中压强和温度变化较小时，可看作是不可压缩流体，不考虑空气的压缩性和热膨胀性。

1.1.3流体的黏滞性4黏滞性：流体运动时，由于内摩擦力的作用，使流体具有抵抗相对变形的性质。

1流体黏性的大小，不仅与流体种类有关，还与流体的温度和所受压力有关。

2实验证明，水的黏滞性随温度的增高而减小，而空气的黏性却随温度的增高而增大。

1.2流体运动的参数、分类和模型61.2.1描述流体运动的几个主要物理参数6压力（p）：理想流体之间相互的作用力称为压力。

压强：单位面积上的压力称为压强。

（流体运动时的压强称为动压强；静止时，流体之间相互作用的压强称为静压强。

）流量：单位时间内流体通过过流断面的流体量。

（流量可以用体积流量和质量流量表示，一般用的的是体积流量Q，单位为m3/s或L/s。

）1.2.2流体运动的分类与模型（1）流线与迹线流线：同一时刻通过连续质点绘制的曲线；迹线：同一质点在连续时间内的运动轨迹。

建筑设备（给水排水）课程复习提纲一、建筑设备概述1、建筑设备的概念；二、流体力学基本知识1、流体的主要物理性质（容重、密度、压缩性和膨胀性、粘滞性）；2、不同压强单位间相互关系；3、流体运动基本概念（压力流、无压流；过流断面、流量、流速）；4、水头损失的概念和基本形式。

三、建筑给排水工程1、室外给排水系统的任务及基本组成；室外排水体制分类；2、典型的城镇给排水系统的流程示意图；3、建筑内部给水系统的分类和基本组成；4、流出水头和最不利配水点的概念，如何确定给水系统所需的水压，如何根据建筑高度估算所需的水压；5、建筑内部常用给水方式及各自的适用条件；绘出常用给水方式工作示意图；分区给水有何显著优点？6、常用的高层建筑给水方式，高层建筑为何进行竖向分区及分区水压标准；7、常用给水管材的种类及特点；8、给水附件的种类及作用；9、最高日用水量Qd和最大时用水量Q h的概念10、水表的作用、分类及适用范围；11、水泵房布置要求；12、水箱的作用，水箱上的配管及附件，水箱的容积和安装高度的确定；13、气压给水设备的组成、工作特点和适用条件；14、室内给水管道的布置原则；室内给水管道敷设形式及要求；15、生活给水管网设计流量公式的形式及适用条件；16、建筑内部排水系统的分类，排水体制；室内排水系统的基本组成；17、常用卫生器具的种类；18、常用排水管材种类；19、存水弯的种类、作用及适用范围；20、水封作用，水封受到破坏的一般原因；21、通气管系的作用、种类及设置原则；22、清通装置的种类、作用及设置原则；23、同层排水与传统排水的区别；24、高层建筑新型单立管排水系统；25、建筑内部排水管道的布置与敷设原则；26、会用经验法确定室内排水管的最小管径，用临界流量法确定立管管径；27、建筑屋面雨水排水系统的分类和组成；28、室内消火栓给水系统的基本组成；供水方式；29、水泵接合器的作用；30、消火栓的保护半径、布置间距和布置原则；31、消防水箱和消防水池中消防贮水容积的确定；32、自动喷水灭火系统的功能、组成和适用范围；33、自动洒水喷头的基本种类，闭式喷头工作原理；34、湿式自动喷水灭火系统的组成及工作原理流程；35、什么是建筑中水系统，建筑中水系统组成；36、中水原水种类及选取顺序；37、热水供应系统的分类、组成；38、高层建筑热水系统竖向分区；39、常用热水管材及管道敷设；。

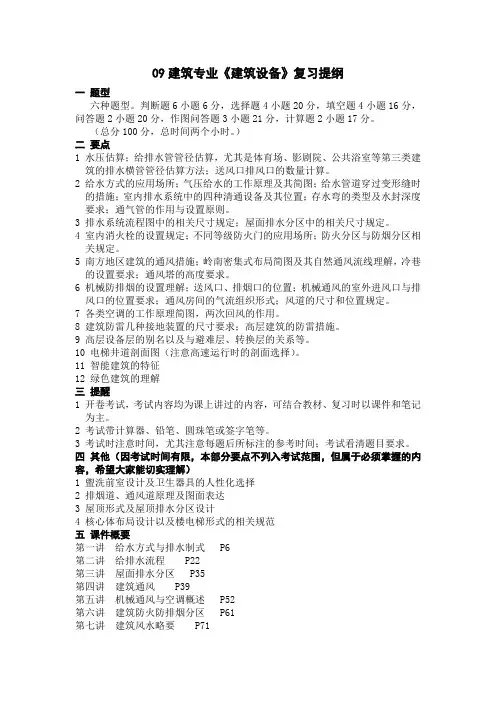

09建筑专业《建筑设备》复习提纲一题型六种题型。

判断题6小题6分，选择题4小题20分，填空题4小题16分，问答题2小题20分，作图问答题3小题21分，计算题2小题17分。

（总分100分，总时间两个小时。

）二要点1 水压估算；给排水管管径估算，尤其是体育场、影剧院、公共浴室等第三类建筑的排水横管管径估算方法；送风口排风口的数量计算。

2 给水方式的应用场所；气压给水的工作原理及其简图；给水管道穿过变形缝时的措施；室内排水系统中的四种清通设备及其位置；存水弯的类型及水封深度要求；通气管的作用与设置原则。

3 排水系统流程图中的相关尺寸规定；屋面排水分区中的相关尺寸规定。

4 室内消火栓的设置规定；不同等级防火门的应用场所；防火分区与防烟分区相关规定。

5 南方地区建筑的通风措施；岭南密集式布局简图及其自然通风流线理解，冷巷的设置要求；通风塔的高度要求。

6 机械防排烟的设置理解；送风口、排烟口的位置；机械通风的室外进风口与排风口的位置要求；通风房间的气流组织形式；风道的尺寸和位置规定。

7 各类空调的工作原理简图，两次回风的作用。

8 建筑防雷几种接地装置的尺寸要求；高层建筑的防雷措施。

9 高层设备层的别名以及与避难层、转换层的关系等。

10 电梯井道剖面图（注意高速运行时的剖面选择）。

11 智能建筑的特征12 绿色建筑的理解三提醒1 开卷考试，考试内容均为课上讲过的内容，可结合教材、复习时以课件和笔记为主。

2 考试带计算器、铅笔、圆珠笔或签字笔等。

3 考试时注意时间，尤其注意每题后所标注的参考时间；考试看清题目要求。

四其他（因考试时间有限，本部分要点不列入考试范围，但属于必须掌握的内容，希望大家能切实理解）1 盥洗前室设计及卫生器具的人性化选择2 排烟道、通风道原理及图面表达3 屋顶形式及屋顶排水分区设计4 核心体布局设计以及楼电梯形式的相关规范五课件概要第一讲给水方式与排水制式 P6第二讲给排水流程 P22第三讲屋面排水分区 P35第四讲建筑通风 P39第五讲机械通风与空调概述 P52第六讲建筑防火防排烟分区 P61第七讲建筑风水略要 P71第八讲绿色建筑赏析 P100 第九讲建筑防雷 P114第十讲智能建筑简介 P127 第十一讲高层建筑设备 P128 （上述页码为课件内页码）。

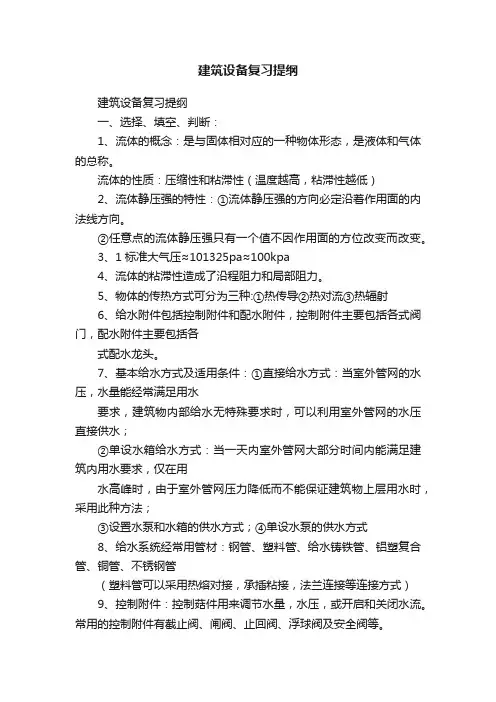

建筑设备复习提纲建筑设备复习提纲一、选择、填空、判断：1、流体的概念：是与固体相对应的一种物体形态，是液体和气体的总称。

流体的性质：压缩性和粘滞性（温度越高，粘滞性越低）2、流体静压强的特性：①流体静压强的方向必定沿着作用面的内法线方向。

②任意点的流体静压强只有一个值不因作用面的方位改变而改变。

3、1标准大气压≈101325pa≈100kpa4、流体的粘滞性造成了沿程阻力和局部阻力。

5、物体的传热方式可分为三种:①热传导②热对流③热辐射6、给水附件包括控制附件和配水附件，控制附件主要包括各式阀门，配水附件主要包括各式配水龙头。

7、基本给水方式及适用条件：①直接给水方式：当室外管网的水压，水量能经常满足用水要求，建筑物内部给水无特殊要求时，可以利用室外管网的水压直接供水；②单设水箱给水方式：当一天内室外管网大部分时间内能满足建筑内用水要求，仅在用水高峰时，由于室外管网压力降低而不能保证建筑物上层用水时，采用此种方法；③设置水泵和水箱的供水方式；④单设水泵的供水方式8、给水系统经常用管材：钢管、塑料管、给水铸铁管、铝塑复合管、铜管、不锈钢管（塑料管可以采用热熔对接，承插粘接，法兰连接等连接方式）9、控制附件：控制菇件用来调节水量，水压，或开启和关闭水流。

常用的控制附件有截止阀、闸阀、止回阀、浮球阀及安全阀等。

10、选择水泵之前首先确定水泵的流量和此流量相对应的扬程。

11、溢流管的作用是控制水箱的最高水位。

不允许设阀门。

12、冷水管、热水管交叉—热上冷下给水管、排水管交叉—给上排下13、给水管道布置与敷设的基本要求：①满足最佳水力条件；②满足维修及美观要求；③保证生产及使用安全；④保证管道不受破坏。

14、给水管道的敷设有明装（易发现问题），暗装（美观）两种形式。

15、每个消防系统都有消防水箱。

16、消火栓设在明显且易于使用的地方。

17、建筑内消防水箱应储存10min的室内消防用水量。

18、水枪射流中在26-38mm直径的圆断面内包含全部水量75%-90%的密实水柱长度称为充实水柱长度（L＞15m、L＜7m都不合适）。

第一章给水排水工程1.给排水工程从工程内容上分，大致可分为3部分，一是室外给水工程，也称城镇给水工程；二是室内给排水工程，也称建筑给水排水工程；三是室外排水工程，也称城镇排水工程。

2.城镇用水量可分为生活用水量、生产用水量、消防用水量和城镇其他用水量等。

3.用水量计算时可分为生活用水量、生产用水量、消防用水量和市政用水量等。

4.（名）用水量最大的一天称为最高日用水量，它与平均日用水量的比值Kd称为日变化系数；在最高日内，其中用水量最大的1小时用水量称为最高时用水量，它与最高日平均时用水量的比值称为时变化系数Kh。

5.水源：包括天然淡水、海水和再生水。

天然淡水：可分为地下水和地表水两大类。

6.地下水：潜水，承压水，溶洞水。

7.（名）从水源取用原水的设施称取水构筑物。

8.地下水取水构筑物：管井、大口井、渗渠。

9.地面水取水构筑物：1.固定式取水构筑物2.活动式取水构筑物：浮船式取水构筑物、缆车式取水构筑物。

10.净水工艺与净水厂（图1-8 P10）11.输水与配水系统的组成和作用（简答）12.输水与配水系统由输水泵站与中途升压泵站、输水管、配水管网、管网上的附属设备及调节构筑物组成。

A.输水泵站与中途升压泵站：输水泵站又称二泵站，因水流从取水泵站算起时第二次被提升而提名。

二泵站的任务式由水厂清水池抽水向管网供水。

B.输水管：输水管是负责向城镇配水管网送水的总管，它本身不直接负担向用户配水的任务。

C.配水管网：配水管网是负责向用户供水的管道。

配水管网有两种布置形式：树枝式管网，环式管网。

D.管网上的附属设备：为保证管网正常的工作和维护管理，管道上常设置阀门、排气阀、泄水阀、消火栓。

E.调节构筑物：有清水池、管网前后设的高地水池或水塔。

13.阀门：分为闸阀、排气阀、蝶阀等，接口方式有螺纹连接和法兰连接2种。

管径小于50mm 的多用螺纹连接，大于50mm的多用法兰连接。

14.消火栓之间的距离不超过120mm。

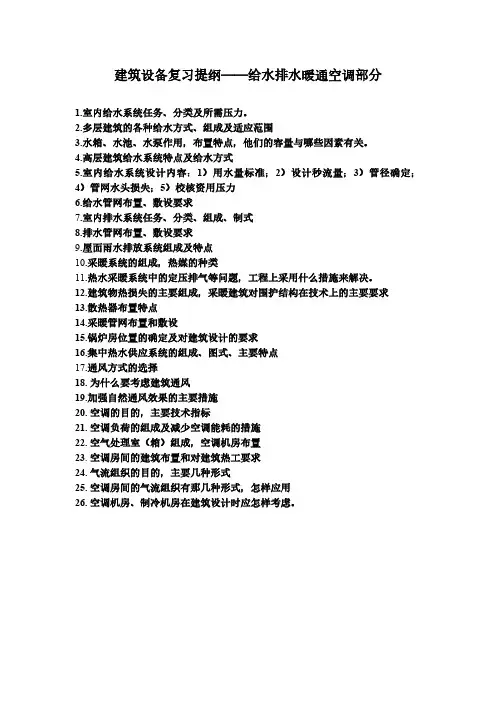

建筑设备复习提纲——给水排水暖通空调部分
1.室内给水系统任务、分类及所需压力。

2.多层建筑的各种给水方式、组成及适应范围
3.水箱、水池、水泵作用，布置特点，他们的容量与哪些因素有关。

4.高层建筑给水系统特点及给水方式
5.室内给水系统设计内容：1）用水量标准；2）设计秒流量；3）管径确定；4）管网水头损失；5）校核资用压力
6.给水管网布置、敷设要求
7.室内排水系统任务、分类、组成、制式
8.排水管网布置、敷设要求
9.屋面雨水排放系统组成及特点
10.采暖系统的组成，热媒的种类
11.热水采暖系统中的定压排气等问题，工程上采用什么措施来解决。

12.建筑物热损失的主要组成，采暖建筑对围护结构在技术上的主要要求
13.散热器布置特点
14.采暖管网布置和敷设
15.锅炉房位置的确定及对建筑设计的要求
16.集中热水供应系统的组成、图式、主要特点
17.通风方式的选择
18. 为什么要考虑建筑通风
19.加强自然通风效果的主要措施
20. 空调的目的，主要技术指标
21. 空调负荷的组成及减少空调能耗的措施
22. 空气处理室（箱）组成，空调机房布置
23.空调房间的建筑布置和对建筑热工要求
24. 气流组织的目的，主要几种形式
25. 空调房间的气流组织有那几种形式，怎样应用
26.空调机房、制冷机房在建筑设计时应怎样考虑。

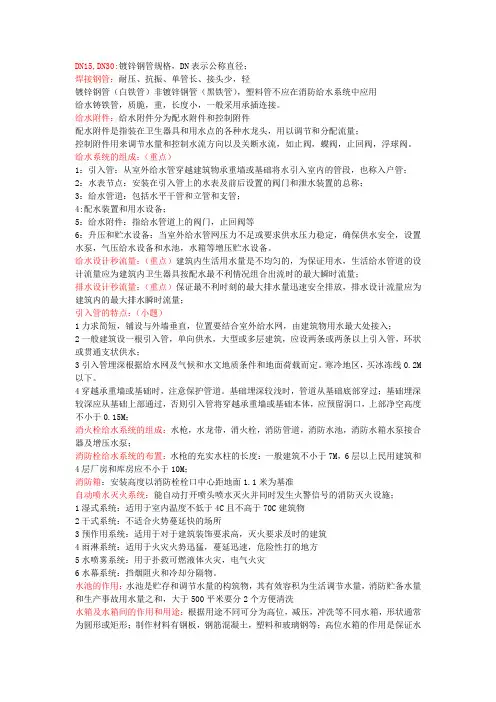

DN15,DN30:镀锌钢管规格，DN表示公称直径；焊接钢管：耐压、抗振、单管长、接头少，轻镀锌钢管（白铁管）非镀锌钢管（黑铁管），塑料管不应在消防给水系统中应用给水铸铁管，质脆，重，长度小，一般采用承插连接。

给水附件：给水附件分为配水附件和控制附件配水附件是指装在卫生器具和用水点的各种水龙头，用以调节和分配流量；控制附件用来调节水量和控制水流方向以及关断水流，如止阀，蝶阀，止回阀，浮球阀。

给水系统的组成：（重点）1：引入管：从室外给水管穿越建筑物承重墙或基础将水引入室内的管段，也称入户管；2：水表节点：安装在引入管上的水表及前后设置的阀门和泄水装置的总称；3：给水管道：包括水平干管和立管和支管；4:配水装置和用水设备；5：给水附件：指给水管道上的阀门，止回阀等6：升压和贮水设备：当室外给水管网压力不足或要求供水压力稳定，确保供水安全，设置水泵，气压给水设备和水池，水箱等增压贮水设备。

给水设计秒流量：（重点）建筑内生活用水量是不均匀的，为保证用水，生活给水管道的设计流量应为建筑内卫生器具按配水最不利情况组合出流时的最大瞬时流量；排水设计秒流量：（重点）保证最不利时刻的最大排水量迅速安全排放，排水设计流量应为建筑内的最大排水瞬时流量；引入管的特点：（小题）1力求简短，铺设与外墙垂直，位置要结合室外给水网，由建筑物用水最大处接入；2一般建筑设一根引入管，单向供水，大型或多层建筑，应设两条或两条以上引入管，环状或贯通支状供水；3引入管埋深根据给水网及气候和水文地质条件和地面荷载而定。

寒冷地区，买冰冻线0.2M 以下。

4穿越承重墙或基础时，注意保护管道。

基础埋深较浅时，管道从基础底部穿过；基础埋深较深应从基础上部通过，否则引入管将穿越承重墙或基础本体，应预留洞口，上部净空高度不小于0.15M；消火栓给水系统的组成：水枪，水龙带，消火栓，消防管道，消防水池，消防水箱水泵接合器及增压水泵；消防栓给水系统的布置：水枪的充实水柱的长度：一般建筑不小于7M，6层以上民用建筑和4层厂房和库房应不小于10M；消防箱：安装高度以消防栓栓口中心距地面1.1米为基准自动喷水灭火系统：能自动打开喷头喷水灭火并同时发生火警信号的消防灭火设施；1湿式系统：适用于室内温度不低于4C且不高于70C建筑物2干式系统：不适合火势蔓延快的场所3预作用系统：适用于对于建筑装饰要求高，灭火要求及时的建筑4雨淋系统：适用于火灾火势迅猛，蔓延迅速，危险性打的地方5水喷雾系统：用于扑救可燃液体火灾，电气火灾6水幕系统：挡烟阻火和冷却分隔物。

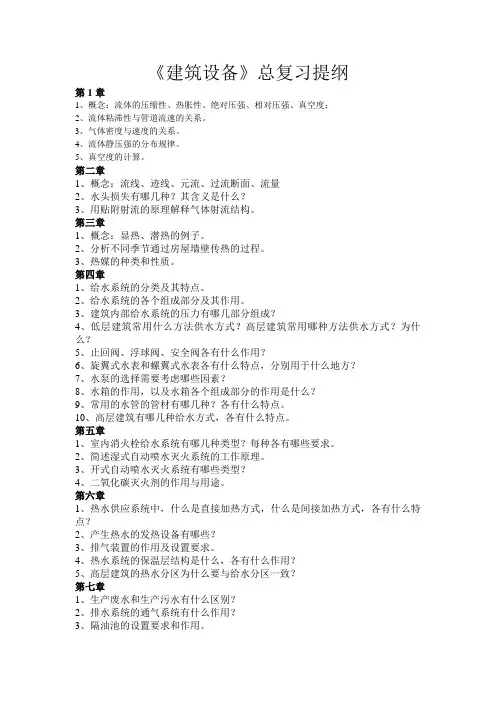

《建筑设备》总复习提纲第1章1、概念：流体的压缩性、热胀性、绝对压强、相对压强、真空度；2、流体粘滞性与管道流速的关系。

3、气体密度与速度的关系。

4、流体静压强的分布规律。

5、真空度的计算。

第二章1、概念：流线、迹线、元流、过流断面、流量2、水头损失有哪几种？其含义是什么？3、用贴附射流的原理解释气体射流结构。

第三章1、概念：显热、潜热的例子。

2、分析不同季节通过房屋墙壁传热的过程。

3、热媒的种类和性质。

第四章1、给水系统的分类及其特点。

2、给水系统的各个组成部分及其作用。

3、建筑内部给水系统的压力有哪几部分组成？4、低层建筑常用什么方法供水方式？高层建筑常用哪种方法供水方式？为什么？5、止回阀、浮球阀、安全阀各有什么作用？6、旋翼式水表和螺翼式水表各有什么特点，分别用于什么地方？7、水泵的选择需要考虑哪些因素？8、水箱的作用，以及水箱各个组成部分的作用是什么？9、常用的水管的管材有哪几种？各有什么特点。

10、高层建筑有哪几种给水方式，各有什么特点。

第五章1、室内消火栓给水系统有哪几种类型？每种各有哪些要求。

2、简述湿式自动喷水灭火系统的工作原理。

3、开式自动喷水灭火系统有哪些类型？4、二氧化碳灭火剂的作用与用途。

第六章1、热水供应系统中，什么是直接加热方式，什么是间接加热方式，各有什么特点？2、产生热水的发热设备有哪些？3、排气装置的作用及设置要求。

4、热水系统的保温层结构是什么，各有什么作用？5、高层建筑的热水分区为什么要与给水分区一致？第七章1、生产废水和生产污水有什么区别？2、排水系统的通气系统有什么作用？3、隔油池的设置要求和作用。

4、污水提升设施的设置要求。

5、高层建筑排水苏维脱系统的组成及各部分的作用。

第8章1、中水的概念。

2、中水处理设施主要类型和作用。

3、游泳池水的处理流程和作用。

第9章1、热负荷、热平衡的概念与关系。

2、异程式和同程式系统的概念及优缺点。

3、常用散热器的种类及优缺点。

第一章流体力学基本知识流体是液体和气体的总称。

黏滞性：流体在黏滞力作用下，具有抵抗流体相对运动（变形）的能力。

建筑设备工程中的水、气流体，可以被认为是一种易于流动的，具有粘滞性的和不可压缩的流体。

流体静止时的特点：不显示黏滞性，不存在切向应力。

流体静圧强的特征：（1）流体静压强的方向必定沿若作用面的内法线方向即与受压面乖直并指向受压面。

（2）任总点的静压强的大小和受压面的方向无关，即作用于同一点上各方向的静压强大小相等。

（3）流体的静压强仅与其高度或深度有关，而与容器的形状及放逬位强、方式无关。

斥强的两种计算基准是否绝对圧强（pA）：以完全真空为零点计算的压强。

相对压强（P）：以大气压Pa 为零点计算的压强。

注：pA> pa时：p为正值，称为正压（表压，即压力表读数）pA〈p&时：p为负值, 称为负压（真空度，即真空表读数）圧力流：流体在压差作用下流动，流体充满整个管道，整个流体周I轴都和固体壁相接触,没有自由表面。

例如：供热、空调.给水系统中的液体输送，风道中气体输送。

流动阻力和水头损失的两种形式（1）沿程阻力：流体在长直管（或明渠）中流动，所受的燃擦阻力。

沿程水头损失hf：为了克服沿程阻力而消耗的单位重量流体的机械能量。

（2）局部阻力：流体的边界在局部地区发生急剧变化时，迫使主流脱离边壁形成旋涡，流体质点间产生剧烈碰撞，所形成的阻力。

局部水头损失hj：为了克服局部阻力而消耗的单位重量流体的机械能量。

流动的两种形式：层流和紊流第二章室外给水排水工程概述室外给水工程的主要任务：自水源取水，将水源水净化到所要求的水质标准，经输配水管网系统送往各用户。

以地面水为水源的给水系统一般概括：取水工程，净水工程，输配水工程以及泵站以地下水位水源的给水工程一般包括：取水构筑物，净水工程，输配水工程、取水工程（管井，大口井，渗渠，泉室）地面水净化工艺流程：混凝-〉沉淀一>过滤一〉消毒（沉淀的冃的：除去水中的悬浮物质及胶体物质）输配水工程包括：输水管、配水管网、调节构筑物、加压泵站泵站分类：（按在给水系统中的作用）一级泵站：宜接从水源取水，并将原水输送到净水构筑物或直接输送至管网水塔。

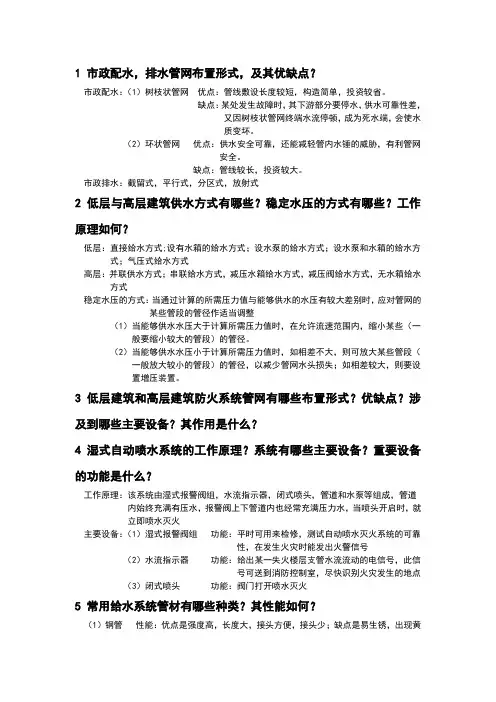

1 市政配水，排水管网布置形式，及其优缺点？市政配水：（1）树枝状管网优点：管线敷设长度较短，构造简单，投资较省。

缺点：某处发生故障时，其下游部分要停水，供水可靠性差，又因树枝状管网终端水流停顿，成为死水端，会使水质变坏。

（2）环状管网优点：供水安全可靠，还能减轻管内水锤的威胁，有利管网安全。

缺点：管线较长，投资较大。

市政排水：截留式，平行式，分区式，放射式2 低层与高层建筑供水方式有哪些？稳定水压的方式有哪些？工作原理如何？低层：直接给水方式;设有水箱的给水方式；设水泵的给水方式；设水泵和水箱的给水方式；气压式给水方式高层：并联供水方式；串联给水方式，减压水箱给水方式，减压阀给水方式，无水箱给水方式稳定水压的方式：当通过计算的所需压力值与能够供水的水压有较大差别时，应对管网的某些管段的管径作适当调整（1）当能够供水水压大于计算所需压力值时，在允许流速范围内，缩小某些（一般要缩小较大的管段）的管径。

（2）当能够供水水压小于计算所需压力值时，如相差不大，则可放大某些管段（一般放大较小的管段）的管径，以减少管网水头损失；如相差较大，则要设置增压装置。

3 低层建筑和高层建筑防火系统管网有哪些布置形式？优缺点？涉及到哪些主要设备？其作用是什么？4 湿式自动喷水系统的工作原理？系统有哪些主要设备？重要设备的功能是什么？工作原理：该系统由湿式报警阀组，水流指示器，闭式喷头，管道和水泵等组成，管道内始终充满有压水，报警阀上下管道内也经常充满压力水，当喷头开启时，就立即喷水灭火主要设备：（1）湿式报警阀组功能：平时可用来检修，测试自动喷水灭火系统的可靠性，在发生火灾时能发出火警信号（2）水流指示器功能：给出某一失火楼层支管水流流动的电信号，此信号可送到消防控制室，尽快识别火灾发生的地点（3）闭式喷头功能：阀门打开喷水灭火5 常用给水系统管材有哪些种类？其性能如何？（1）钢管性能：优点是强度高，长度大，接头方便，接头少；缺点是易生锈，出现黄水，污染水质，易结垢，使管道断面缩小，阻力增大，易滋生细菌。

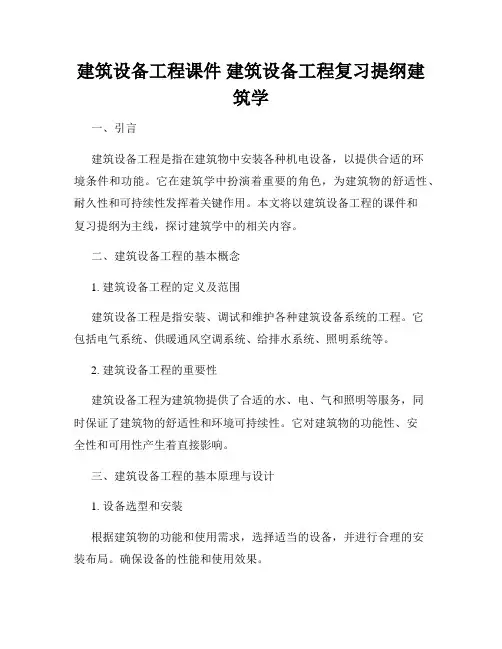

建筑设备工程课件建筑设备工程复习提纲建筑学一、引言建筑设备工程是指在建筑物中安装各种机电设备，以提供合适的环境条件和功能。

它在建筑学中扮演着重要的角色，为建筑物的舒适性、耐久性和可持续性发挥着关键作用。

本文将以建筑设备工程的课件和复习提纲为主线，探讨建筑学中的相关内容。

二、建筑设备工程的基本概念1. 建筑设备工程的定义及范围建筑设备工程是指安装、调试和维护各种建筑设备系统的工程。

它包括电气系统、供暖通风空调系统、给排水系统、照明系统等。

2. 建筑设备工程的重要性建筑设备工程为建筑物提供了合适的水、电、气和照明等服务，同时保证了建筑物的舒适性和环境可持续性。

它对建筑物的功能性、安全性和可用性产生着直接影响。

三、建筑设备工程的基本原理与设计1. 设备选型和安装根据建筑物的功能和使用需求，选择适当的设备，并进行合理的安装布局。

确保设备的性能和使用效果。

2. 系统设计设计合理的建筑设备系统，包括供暖通风空调系统、给排水系统等。

考虑设备运行的可靠性、节能性和环境友好性。

3. 运行维护建筑设备工程需要进行运行维护，保证设备的正常运行和安全使用。

定期检查、清洁和保养设备。

四、建筑设备工程的现状与发展趋势1. 现状建筑设备工程在现代建筑学中占据着重要地位。

随着科技的进步，建筑设备工程的技术不断发展，为建筑物提供更加智能和高效的设备。

2. 发展趋势未来建筑设备工程将更加注重节能环保和可持续发展。

智能控制系统、可再生能源利用等将成为建筑设备工程的发展方向。

五、建筑学中的建筑设备工程教学1. 课件编制建筑设备工程的课件需要充分展示设备的工作原理、设计方法和施工过程等。

图文并茂，生动易懂。

2. 复习提纲建筑设备工程的复习提纲应包括相关理论知识、设计方法和实践应用等方面。

重点突出，帮助学生系统地回顾与复习。

六、结论建筑设备工程是建筑学中重要的分支学科，对建筑物的舒适性、耐久性和可持续性起到关键性作用。

建筑设备工程课件和复习提纲能够帮助学生理解和应用相关知识，为他们未来的职业发展奠定基础。

建筑设备复习提纲
考试要求：开卷。

仅允许带教材一本+A4大小资料纸一张（手写或打印都可）+手写笔记
1.考试题型
单选（20分）=20题×1分
填空（10分）=5题×2分
简答（20分）=2题×10分
计算（40分）=4题×10分
识图（10分）=5题×2分
2.计算题考试范围
用水保证率
最高日用水量、最大时用水量计算（2个例题）
建筑水压的估算（1个例题）
给水系统水箱容积的计算（1个例题）
全面通风量的确定（2个例题）
采暖房间热负荷计算，空调房间冷负荷计算空调系统送风量、新风量、回风量的计算水泵接合器提供的水压计算（1个例题）消火栓间距计算（1个例题）
机械排烟量的计算（2个例题）
烟气膨胀倍数的计算（1个例题）
3.简答题考试范围
调节构筑物的作用
排水系统的类型并绘图说明
建筑给水水压的校核
苏维托立管排水系统工作原理
自然循环热水采暖系统驱动力的计算推导自然循环双管式热水采暖系统垂直失调的原因
热水采暖系统的三大问题
蒸汽采暖系统的五大问题
蒸汽采暖系统的五个特点
散热片的布置要求
热压作用的自然通风原理（热压是多大）风压作用的自然通风原理
通风和空调的区别
中央空调机组常用功能段的介绍
压缩式/吸收式制冷机组的制冷原理（图）911事件与建筑消防之间的关系
建筑消防与建筑防排烟的关系
烟气流动的五个影响因素
烟囱效应引起的烟气流动。

建筑设备⼯程复习提纲给⽔排⽔暖通空调部分1.室内给⽔系统任务、分类及所需压⼒。

(ppt 第四章－1 6 到13)任务：将⽔⾃室外给⽔管⽹引⼊室内，并在保证满⾜⽤户对⽔质、⽔量、⽔压等要求的情况下，把⽔送到各个配⽔点（如配⽔龙头、⽣产⽤⽔设备、消防设备等）分类：⽣活给⽔系统、⽣产给⽔系统、消防给⽔系统、联合给⽔系统民⽤建筑的室内给⽔系统分类：⽣活给⽔系统、集中热⽔系统、循环⽔系统、中⽔系统、消防给⽔系统⼯业建筑的室内给⽔系统：⽣活给⽔系统、⽣产给⽔系统、循环⽔系统、重复利⽤⽔系统、消防给⽔系统室内给⽔管⽹所需压⼒ HS. U ——室内给⽔管⽹所需的压⼒，mH2O ；H1——室内给⽔引⼊管起点⾄最⾼最远配⽔管的⼏何⾼度，m ；H2——计算管路的沿程⽔头损失于局部⽔头损失之和，mH2O ；H3——⽔流经⽔表时的⽔头损失，mH2O ；H4——计算管路最⾼最远配⽔点所需之流出⽔头，mH2O按建筑物的层数确定所需最⼩压⼒值（mH20)2. ⽓压式给⽔⽅式（适⽤范围：建筑不宜设⾼位⽔箱的场所，eg.纪念性、艺术性、地下建筑etc.）⾼层建筑分区给⽔⽅式：1分区并联给⽔⽅式(优点：各给⽔分区为独⽴系统，互不影响，供⽔安全可靠；⽔泵集中布置，便于维护管理，能源消耗较少。

缺点：管材耗⽤较多，⽔泵型号较多，⽔箱占⽤建筑使⽤⾯积。

⼴泛⽤于允许设置分区⽔箱的⾼层建筑。

)2分区串联给⽔⽅式4321.H H H H H U S +++=(优点：各分区⽔泵扬程按本区需要设计，⽔泵效率⾼，管道较简单，能源消耗较少。

缺点：⽔泵设于技术层，对防振、防噪声和防漏⽔等施⼯技术要求较⾼；⽔泵分散设置，管理维修不便，下区⽔箱的转输容积⼤；占⽤使⽤⾯积较⼤；任何⼀区发⽣故障则以上⼏区供⽔均受影响)3分区减压给⽔⽅式（优点：⽔泵型号少，设备布置集中，维护管理⽅便。

缺点：屋顶⽔箱容积⼤，不利于结构抗震；⼀次提升耗能⼤，且安全可靠性低。

设置减压阀代替各分区减压⽔箱。

建筑设备复习提纲建筑设备复习提纲1.室内给水的任务：把水从城市给水管网或自备水源安全可靠、经济合理地输送到设置在室内的生活、生产和消防设备的用水点，并且满足用水点对水量、水压和水质等方面的要求。

2.室内给水系统按用途分为：生活给水系统、生产给水系统和消防给水系统、共用给水系统3.室内给水系统的组成：引入管、水表节点、给水管道、给水附件、升压设备、贮水和水量调节构筑物、室内消防设备、水处理设备。

4.室内给水方式的选用原则：一.满足用户要求的前提下，力求给水系统简单，管道长度短，以降低工程造价和运行管理费用。

二，尽量利用室外管网的水压直接供水。

三，供水安全可靠、管理维修方便。

四，当两种及两种以上用水的水质接近时，应尽量采用共用给水系统。

五，生产给水应尽量采用废水重复利用的给水系统，以节约水资源。

六，生产、生活、消防给水系统中的管道、配件和附件所承受的水压，要小于产品的允许工作压力。

5.室内给水方式：直接给水方式、单设水箱给谁方式、水泵水箱联合给水方式、气压罐给水方式、水泵给水方式、分区给水方式（简单题）6.常用的室内消防给水系统有：消火栓灭火系统、自动喷水灭火系统、水幕系统、水喷雾灭火系统、蒸汽灭火系统等7.消火栓给水系统的组成：室外消火栓给水系统：室外消火栓、管道和控制阀室内消火栓给水系统：消防水源、消防管道、室内消火栓、消防卷盘、消火栓箱、消防水泵、消防水箱、消防水池、水泵接合器、控制阀等组成8.室内消火栓应布置在建筑物内各层明显、易于取用和经常有人出入的地方，如楼梯间、走廊、大厅、车间的出入口，消防电梯的前室等处。

消火栓阀门中心装置高度距地面1.2米，出入方向宜向下或与设置消火栓的墙角成90°。

室内消火栓的布置，应保证有两支水枪的充实水柱能同时达到室内的任何部位。

9.水泵接合器：从外部水源给室内消防管网供水的连接口。

10.水泵接合器根据安装形式可以分为地下式、地上式、墙角式、多用式等类型11.水泵接合器的设置数量，应按照室内消防用水量确定。

建筑设备复习提纲1. 流体黏滞力：由于流体各流层的流速不同，相邻流层间有相对运动，便在接触面上产生一种相互作用的剪切力，这个力叫做流体的内摩擦力，或称黏滞力。

流体黏滞性：流体在黏滞力的作用下，具有抵抗流体相对运动（或变形）的能力，称为流体黏滞性。

连续介质：所谓连续介质，就是把流体看成是全部充满的，内部无任何空隙的质点所组成的连续体。

2. 绝对压强：以完全真空为零点计算的压强，用Pa 表示。

相对压强：以大气压强为零点计算的压强，用P 表示。

3. 真空度：是指某点的绝对压强不足一个大气压强的部分。

用Pk 表示。

真空度实际上等于负的相对压强的绝对值，有时叫做负压。

4. 压力流：流体在压差作用下流动时，整个流体周围和固体壁相接触，没有自由表面。

无压流：流体在重力作用下流动时，液体的部分周界与固体壁相接触，部分周界与气体接触，形成自由表面。

5. 恒定流：流体运动时，流体中任一位置的压强、流速等运动要素不随时间变化的流动，称为恒定流。

非恒定流：流体运动时，流体中任一位置的运动要素如压强、流速等随时间变化的流动，称为非恒定流。

6. 流线：流体运动时，在流速场中画出某时刻的这样一条空间曲线，它上面所有流体质点在该时刻的流速矢量都与这条曲线相切，这样一条曲线被称为该时刻的一条流线。

迹线：流体运动时，流体中某一个质点在连续时间内的运动轨迹，称为迹线。

两者区别：非恒定流时，流线与迹线不重合；在恒定流时，流线与迹线重合。

7. 均匀流：流体运动中，流线是平行直线的流动，称为均匀流。

如等截面长直管中的流动。

非均匀流：流体运动中，流线不是平行直线的流动，称为非均匀流。

如收缩管、扩大管、弯管中的流动。

8．恒定总流能量方程：应用前提：1不可压缩的恒定流；2 作用在流体上的质量力仅为重力；3 过水断面位于均匀流段或渐变流段4 两断面间流量不变5过水断面间无能量的输入或输出。

9.沿程阻力和沿程水头损失：流体在长直管（或明渠）中流动，所受的摩擦阻力称为沿程阻力，为了克服沿程阻力而消耗的单位重量流体的机械能量，称为沿程水头损失hf。

第一章1.按照专业习惯，我们把“建筑设备”分为建筑给排水，暖通空调和建筑电气三大部分内容。

2.建筑给排水系统：A.生产给水系统：生产用水对水质，水量，水压以及安全等方面的要求随工艺不同有很大区别。

B．生活给水系统：要求水质必须完全符合国家规定的饮用水标准。

C．消防给水系统：是供层数较高的民用建筑，大型公共建筑及某些车间的消防系统的消防设备用水。

3.建筑排水系统：是指用来排除生活污水和屋面雨，雪水得设备。

通常室内排水管道分为三类：A生活污水系统B工业污水废水系统C室内雨水系统。

4.暖通空调系统：①供热系统：包括热水供暖和蒸气供暖两种。

供热系统一般由系列三个部分组成：A热源部分B输热部分C散热部分②通风系统③空调系统④燃气供应系统5.建筑设备的基本作用：①为建筑创造适当的室内环境②为建筑的使用者提供工作和生活的方便条件③能增强建筑自身以及人员，设备的安全性④能提高建筑的综合控制性能6.学习建筑设备的目的：①设计配合与专业协调的需要②知识拓展要求和学科交叉的趋势③新潮流，新观念，新趋势在建筑中的体现第三章当排水温度大于40℃时，应采用金属排水管或耐热塑料排水管。

建筑给排水常用管材主要由，塑料管，金属管，和复合管三种。

1.塑料管的主要优点：①化学稳定性好，不受环境因素和管道内介质组分的影响，耐腐蚀性好。

②导热系数小，热传导率低，绝热保温，节能效果好。

③水力性能好，管道内壁光滑，阻力系数小，不易积垢，管内流通面积不随时间发生变化，管道阻塞机率小。

④相对金属管材，密度小，材质轻，运输安装方便，灵活便捷，容易维修。

⑤可自然弯曲或具有冷弯性能，可采用盘管供货方式，减少管接头数量。

2.塑料管的主要缺点①力学性能差，抗冲击性能不佳，刚性差，平直性也差，因而管卡及吊架设置密度高②阻燃性差，大多数塑料制品可燃，且燃烧时热分解，会释放出有毒气体和烟雾。

③热膨胀系数大，必须十分强调伸缩补偿。

3.卫生间布置：卫生间一般尽可能设置在建筑物北面，各楼层卫生间位置宜上下对齐，以利于排水立管的设置和排水的通畅，食品加工车间，厨房，餐厅，贵重物品仓库，配电间和重要设备用房的上下层不宜设置卫生间。
