基坑支护桩检测方案

目录一、工程概况 (3)二．监测技术依据 (3)三、监测实施方案 (4)3.1 监测目的 (4)3.2 各监测项目实施 (4)3.2.1 深层水平位移监测 (4)3.2.2 地下水位监测 (6)3.2.3 地表、道路及管线沉降监测 (7)3.2.4 支撑轴力监测 (9)3.3 监测频率、预警值及报警值 (9)3.3.1 监测频率 (9)3.3.2 监测报警值 (9)3..3.3 监测预警 (10)3.4 数据分析、信息联动 (12)3.4.1 数据分析方法 (10)3.4.2 数据记录制度及分析 (11)3.4.4 监测信息联动 (12)3.5 监测人员及设备表 (13)3.5.1 拟派项目人员汇总汇表 (13)3.5.2 拟投入项目设备总汇表 (14)XX江干区丁桥西单元R21 -06地块基坑监测技术方案一、工程概况（1）XX 江干区丁桥西单元R21-06 地块项目，位于XX 市江干区华中路与大农港路交叉口的东南侧。

拟建工程为一层地下室，开挖深度为4.250m；局部为二层地下室，开挖深度为10.250m。

该工程采用钢板桩（部分采用围护钻孔灌注桩）的围护方式进行基坑支护。

（2）根据合同及设计图纸，监测项目及工作量暂定如下：1. 深层土体位移监测（测斜），11 根，孔深24m；15根，孔深12m；2. 围护墙顶水平、垂直位移监测，67 点；3. 地表沉降观测，59 点；4. 水位监测，16根，孔深12m；5. 道路及管线沉降观测点，10点；6. 支撑轴力，3 组；监测点平面位置详见设计图纸二．监测技术依据（1）《XX 江干区丁桥西单元R21-06 地块》基坑围护设计图纸；（2）《建筑基坑工程监测技术规范》（GB 50497-2009）；（3）《建筑变形测量规范》（JGJT8-2007）；（4）《建筑基坑工程技术规程》（JGJ120-2012）；（5）《国家一、二等水准测量规范》（GB12897-2006）；（6）《建筑地基基础工程施工质量验收规范》GB50202-2002；（7 ）国家其他监测、测量规范和强制性标准。

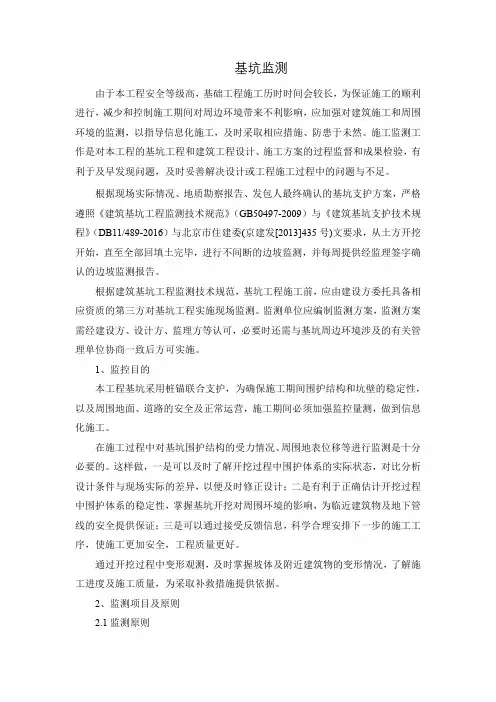

基坑监测由于本工程安全等级高，基础工程施工历时时间会较长，为保证施工的顺利进行，减少和控制施工期间对周边环境带来不利影响，应加强对建筑施工和周围环境的监测，以指导信息化施工，及时采取相应措施、防患于未然。

施工监测工作是对本工程的基坑工程和建筑工程设计、施工方案的过程监督和成果检验，有利于及早发现问题，及时妥善解决设计或工程施工过程中的问题与不足。

根据现场实际情况、地质勘察报告、发包人最终确认的基坑支护方案，严格遵照《建筑基坑工程监测技术规范》（GB50497-2009）与《建筑基坑支护技术规程》（DB11/489-2016）与北京市住建委(京建发[2013]435号)文要求，从土方开挖开始，直至全部回填土完毕，进行不间断的边坡监测，并每周提供经监理签字确认的边坡监测报告。

根据建筑基坑工程监测技术规范，基坑工程施工前，应由建设方委托具备相应资质的第三方对基坑工程实施现场监测。

监测单位应编制监测方案，监测方案需经建设方、设计方、监理方等认可，必要时还需与基坑周边环境涉及的有关管理单位协商一致后方可实施。

1、监控目的本工程基坑采用桩锚联合支护，为确保施工期间围护结构和坑壁的稳定性，以及周围地面、道路的安全及正常运营，施工期间必须加强监控量测，做到信息化施工。

在施工过程中对基坑围护结构的受力情况、周围地表位移等进行监测是十分必要的。

这样做，一是可以及时了解开挖过程中围护体系的实际状态，对比分析设计条件与现场实际的差异，以便及时修正设计；二是有利于正确估计开挖过程中围护体系的稳定性，掌握基坑开挖对周围环境的影响，为临近建筑物及地下管线的安全提供保证；三是可以通过接受反馈信息，科学合理安排下一步的施工工序，使施工更加安全，工程质量更好。

通过开挖过程中变形观测，及时掌握坡体及附近建筑物的变形情况，了解施工进度及施工质量，为采取补救措施提供依据。

2、监测项目及原则2.1监测原则（1）基坑监测应以获得定量数据的专门仪器测量或专用测试元件监测为主，以现场目测检查为辅。

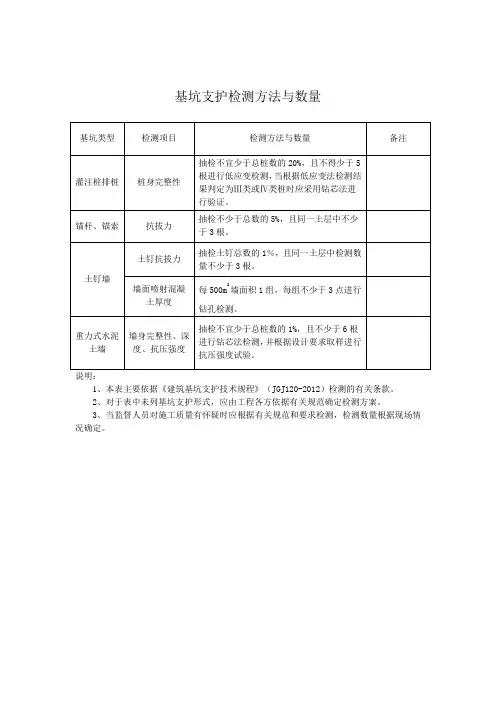

房屋建筑工程地基基础、基坑支护工程检测方法及数量一、工程基桩部分（一）施工前试桩静载试验（二）验收试验二、天然地基、复合地基部分四、基坑工程部分说明：1、本表主要依据《广东省建筑地基基础检测规范》（DBJ/T15-60-2019）、《建筑基桩检测技术规范》（JGJ106-2003）和《建筑基坑支护技术规程》（JGJ120-2012），所列数量和方法是工程施工完成后质量验收检测的要求。

为设计提供承载力参数的试桩静载试验和锚杆基本试验结果，不得作为施工质量验收试验的依据。

2、上述检测应按单位工程计算，当单位工程由若干个子单位工程组成时抽检数量宜按子单位工程计算。

小区工程中，地基基础设计等级为丙级，且各单位工程的工程桩总数少于30根或地基处理面积小于500㎡，经工程质量各方责任主体共同确认，可将地质条件相近、施工工艺相同的若干个单位工程合并起来确定抽检数量，但应对每单位工程进行承载力抽检，承载力检测抽检数量：当采用单桩静载试验时不得少于1根、当采用高应变法时不得少于2根、当采用平板载荷试验时不得少于2点。

对地基处理面积超过20000㎡或工程桩总数超过2000根的大型单位工程，超过部分的抽检数量可适当减少，但不应少于相应规定抽检数量的50%。

3、当配套附属建筑工程的地基基础与主体工程采用同一施工工艺同时进行施工时，可将附属建筑与主体工程合并一起确定抽检数量，且每个附属建筑均应有检测对象或检测位置。

4、当检测结果不满足设计要求，按以下要求进行扩大检测：①当平板载荷试验、单桩静载试验、钻芯法、岩基载荷试验、复合单桩载荷试验、锚杆与土钉验收试验抽检结果不满足设计要求时，应按不满足设计要求的数量加倍扩大抽检。

②对桩身完整性检测的低应变法、高应变法和声波透射法，应按不满足设计要求的数量加倍扩大抽检；当Ⅲ、Ⅳ类桩之和大于抽检桩数的30％时，应按原抽检比例扩大抽检。

③标准贯入试验、圆锥动力触探试验、静力触探试验、十字板剪切试验等方法，应按不满足设计要求的孔数加倍扩大抽检，或适当增加平板载荷试验数量。

桩基检测方案
标题：桩基检测方案
引言概述：桩基检测是建造工程中非常重要的一环，通过科学合理的检测方案可以确保桩基的质量和稳定性，保障建造物的安全。

本文将介绍桩基检测的普通方案及其重要性。

一、桩基检测的目的
1.1 确保桩基的承载力符合设计要求
1.2 检测桩基的质量和工艺是否合格
1.3 预防桩基在使用过程中浮现问题，保障建造物的安全
二、桩基检测的方法
2.1 静载试验：通过施加静载来测试桩基的承载性能
2.2 动载试验：通过施加振动或者冲击力来测试桩基的动力特性
2.3 无损检测：利用声波、电磁波等无损检测技术对桩基进行检测
三、桩基检测的工具
3.1 静载试验仪：用于施加静载并记录桩基的变形和承载性能
3.2 动载试验仪：用于施加动载并记录桩基的动力响应
3.3 无损检测仪器：如超声波探伤仪、地质雷达等
四、桩基检测的步骤
4.1 前期准备：确定检测方案、选择检测方法和工具
4.2 实地操作：根据实际情况进行桩基检测
4.3 数据分析：对检测数据进行分析和评估，得出结论
五、桩基检测的重要性
5.1 保障建造物的安全
5.2 避免工程质量问题
5.3 提高桩基的使用寿命和稳定性
结论：桩基检测是建造工程中不可或者缺的环节，惟独通过科学合理的检测方案和方法，才干确保桩基的质量和安全，为工程的顺利进行提供保障。

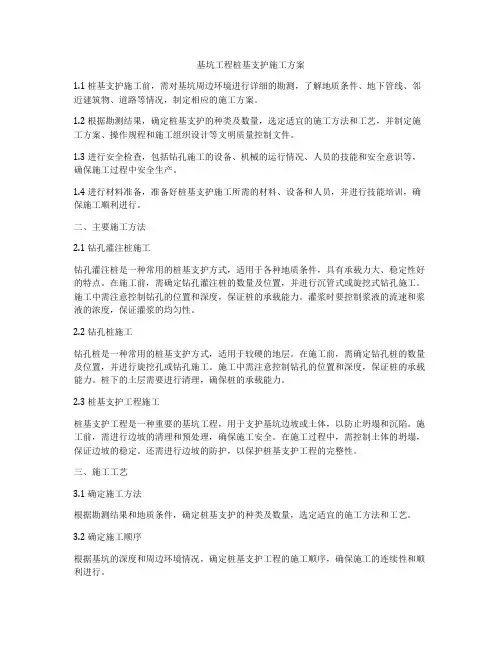

基坑工程桩基支护施工方案1.1 桩基支护施工前，需对基坑周边环境进行详细的勘测，了解地质条件、地下管线、邻近建筑物、道路等情况，制定相应的施工方案。

1.2 根据勘测结果，确定桩基支护的种类及数量，选定适宜的施工方法和工艺，并制定施工方案、操作规程和施工组织设计等文明质量控制文件。

1.3 进行安全检查，包括钻孔施工的设备、机械的运行情况、人员的技能和安全意识等，确保施工过程中安全生产。

1.4 进行材料准备，准备好桩基支护施工所需的材料、设备和人员，并进行技能培训，确保施工顺利进行。

二、主要施工方法2.1 钻孔灌注桩施工钻孔灌注桩是一种常用的桩基支护方式，适用于各种地质条件，具有承载力大、稳定性好的特点。

在施工前，需确定钻孔灌注桩的数量及位置，并进行沉管式或旋挖式钻孔施工。

施工中需注意控制钻孔的位置和深度，保证桩的承载能力。

灌浆时要控制浆液的流速和浆液的浓度，保证灌浆的均匀性。

2.2 钻孔桩施工钻孔桩是一种常用的桩基支护方式，适用于较硬的地层。

在施工前，需确定钻孔桩的数量及位置，并进行旋挖孔或钻孔施工。

施工中需注意控制钻孔的位置和深度，保证桩的承载能力。

桩下的土层需要进行清理，确保桩的承载能力。

2.3 桩基支护工程施工桩基支护工程是一种重要的基坑工程，用于支护基坑边坡或土体，以防止坍塌和沉陷。

施工前，需进行边坡的清理和预处理，确保施工安全。

在施工过程中，需控制土体的坍塌，保证边坡的稳定。

还需进行边坡的防护，以保护桩基支护工程的完整性。

三、施工工艺3.1 确定施工方法根据勘测结果和地质条件，确定桩基支护的种类及数量，选定适宜的施工方法和工艺。

3.2 确定施工顺序根据基坑的深度和周边环境情况，确定桩基支护工程的施工顺序，确保施工的连续性和顺利进行。

3.3 施工前准备在施工前，需对施工现场进行详细的勘测，了解地质条件、地下管线、邻近建筑物、道路等情况，制定相应的施工方案。

同时，需进行安全检查和材料准备，为施工做好充分的准备工作。

深基坑支护施工质量检验方法（1）施工前应检查水泥的质量、桩位、搅拌机工作性能及各种计量设备完好程度。

水泥必须具有供应商提供的出厂合格证和质保书，并按批次取样送检测中心试验合格后方能使用。

（2）施工中质量检验包括机械性能、材料质量、掺合比试验等资料的验证，以及逐量桩位、桩长、桩顶高程、桩身垂直度、桩身水泥掺量、喷浆速度、水灰比、搅拌和喷浆起止时间、喷浆量的均匀度、搭接桩施工间歇时间等。

（3）施工结束后，应检查桩体强度、桩体直径、防渗效果及地基承载力。

（4）水泥土搅拌桩桩身强度应符合设计要求水泥土搅拌桩的桩身强度应采用试块试验确定，试块制作好后进行编号、记录、养护。

试验数量方法：每天作一组试块规格7.07×7.07×7.07cm，水泥土试块采用自然养护测定28天后无侧限抗压强度。

测得的28天无侧限抗压强度应不小于1.0MPa。

（5）检验批抽检计划水泥土搅拌桩的成桩验收按100米施工段划分若干检验批，除桩体强度检验项目外，每一检验批至少抽查桩数的20%。

检验批的质量验收程序和组织应符合《建筑工程施工质量验收统一标准》(GB50300-2001)的有关规定。

水泥土搅拌桩止水帷幕的检验批合格判定应符合《建筑地基基础工程施工质量验收规范》(GB50202-2002)的有关规定。

水泥土搅拌桩止水帷幕检验批质量验收计划如下：主控项目1）浆液拌制选用的水泥等原材料的技术指标和检验项目应符合设计要求和国家现行标准的规定。

检验方法：查产品合格证及28天复试报告。

2）浆液水灰比、水泥掺量应符合设计和施工工艺要求，浆液不得离析。

检验方法：浆液水灰比用比重计抽查，水泥掺量查施工记录，每台班不少于3次。

3）水泥土搅拌桩桩身强度应符合设计要求。

水泥土搅拌桩的桩身强度应采用试块试验确定。

试验数量及方法：每天制作水泥土试块一组，取样点应取沿桩长不同深度处的三点，最上点应低于有效桩顶下3m，采用自然养护测定28d无侧限抗压强度不小于1.0MPa。

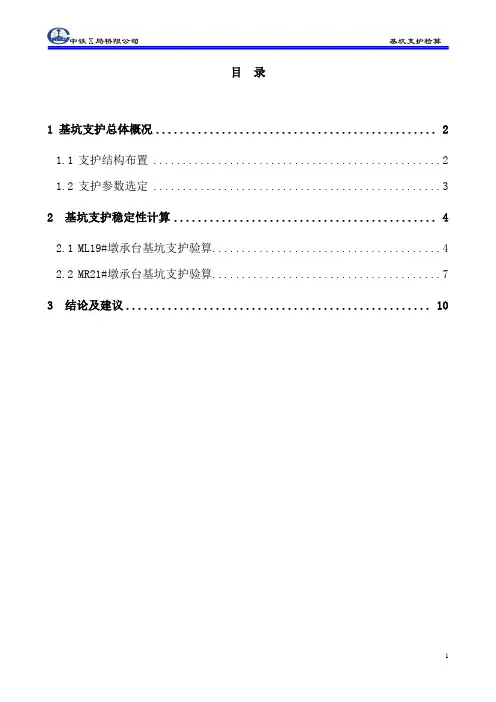

目录1 基坑支护总体概况 (2)1.1支护结构布置 (2)1.2支护参数选定 (3)2 基坑支护稳定性计算 (4)2.1ML19#墩承台基坑支护验算 (4)2.2MR21#墩承台基坑支护验算 (7)3 结论及建议 (10)1 基坑支护总体概况1.1 支护结构布置XXXX立交桥与铁路线路斜交角为80.1度。

上部采用左右分幅箱梁，每幅孔跨布置为2×56mT构，桥梁部分全长112m,其中2×44m为转体施工段。

平面上左右幅桥主墩采用错孔布置，右幅桥主墩承台距陇海铁路防护栏7.56m,左幅桥主墩承台距陇海铁路防护栏7.47m。

承台基坑开挖施工中，为防止边坡失稳，同时为减小对一旁铁路路基影响，故在开挖过程中需对基坑进行支护，如下图所示：图1.1 M R21#墩承台基坑支护平面图（单位:m）图1.2 M L19#墩承台基坑支护平面图（单位:m）图1.3 M R21#墩承台基坑支护立面图（单位:c m）图1.4 M L19#墩承台基坑支护立面图（单位:c m）1.2 支护参数选定1.2.1 支护材料工程量工程项目及材料名称数量长度(m) 重量(kg)ML19#墩12m长Ф600×10mm钢管桩43 12 75078 I32工字钢 2 4.9 565.46I32工字钢 2 27.9 3219.66I32工字钢 2 10.9 1257.86C20护壁砼18.67（m3）MR21#墩12m长Ф600×10mm钢管桩42 12 73332 I32工字钢 2 5 577I32工字钢 2 27 3115.5I32工字钢 2 11 1269.4C20护壁砼15.09(m3)合计12m长Ф600×10mm钢管桩148.4（T）I32工字钢10.005（T）C20护壁砼33.76（m3）ML19#墩基坑开挖：3358.68方，MR21#墩基坑开挖：2782.76方1.2.2 支护土层参数根据设计图纸中设计说明及现场实地勘查，该地区土质主要为失陷性黄土质，属于低液限粉质粘土，经查《公路桥涵地基与基础技术规范》（JTG D63－2007）、《土力学》、《建筑地基与基础设计规范》（GB50011－2010）等相关资料可取以下相关的参考特性值。

目录1 基坑支护总体概况 (2)1.1支护结构布置 (2)1.2支护参数选定 (3)2 基坑支护稳定性计算 (4)2.1ML19#墩承台基坑支护验算 (4)2.2MR21#墩承台基坑支护验算 (7)3 结论及建议 (10)1 基坑支护总体概况1.1 支护结构布置XXXX立交桥与铁路线路斜交角为80.1度。

上部采用左右分幅箱梁，每幅孔跨布置为2×56mT构，桥梁部分全长112m,其中2×44m为转体施工段。

平面上左右幅桥主墩采用错孔布置，右幅桥主墩承台距陇海铁路防护栏7.56m,左幅桥主墩承台距陇海铁路防护栏7.47m。

承台基坑开挖施工中，为防止边坡失稳，同时为减小对一旁铁路路基影响，故在开挖过程中需对基坑进行支护，如下图所示：图1.1 M R21#墩承台基坑支护平面图（单位:m）图1.2 M L19#墩承台基坑支护平面图（单位:m）图1.3 M R21#墩承台基坑支护立面图（单位:c m）图1.4 M L19#墩承台基坑支护立面图（单位:c m）1.2 支护参数选定1.2.1 支护材料工程量工程项目及材料名称数量长度(m) 重量(kg)ML19#墩12m长Ф600×10mm钢管桩43 12 75078 I32工字钢 2 4.9 565.46I32工字钢 2 27.9 3219.66I32工字钢 2 10.9 1257.86C20护壁砼18.67（m3）MR21#墩12m长Ф600×10mm钢管桩42 12 73332 I32工字钢 2 5 577I32工字钢 2 27 3115.5I32工字钢 2 11 1269.4C20护壁砼15.09(m3)合计12m长Ф600×10mm钢管桩148.4（T）I32工字钢10.005（T）C20护壁砼33.76（m3）ML19#墩基坑开挖：3358.68方，MR21#墩基坑开挖：2782.76方1.2.2 支护土层参数根据设计图纸中设计说明及现场实地勘查，该地区土质主要为失陷性黄土质，属于低液限粉质粘土，经查《公路桥涵地基与基础技术规范》（JTG D63－2007）、《土力学》、《建筑地基与基础设计规范》（GB50011－2010）等相关资料可取以下相关的参考特性值。

施施工工监监测测方方案案1 施工监测目的及意义基坑开挖、支护施工将不可避免地对地层、地下管线、建（构）筑物等造成一定的影响。

为确保基坑周边建筑物及管线安全，做到信息化安全施工，必须对地表、地下管线和周边建筑物进行全面系统的监控量测。

通过监控量测可以达到如下目的：1、了解基坑周围土体在施工过程中的动态变化，明确施工对原始地层的影响程度以及可能产生失稳的薄弱环节。

2、了解支护结构的受力和变位状态，并对其安全稳定性进行评价。

3、了解工程施工对地下管线、建筑物等周边环境条件的影响程度，确保它们仍处于安全的工作状态。

4、了解施工降水效果对周围地下水位的影响程度。

5、将量测结果反馈到施工中，及时修改施工参数和步骤进行信息化施工。

2仪器选择和精度要求1、基坑位移监测采用拓普康TKS-202全站仪，精度2秒。

仪器在检验有效期内作业，并在作业期间进行检查校核。

2、沉降观测使用徕卡N2精密水准仪（带测微器）及2米铟钢水准标尺。

仪器最小分辨率为0.01mm 。

仪器及标尺在检验有效期内作业，并在作业期间进行检查校核。

沉降观测按二等水准精度要求进行观测，执行的各项规定和限差如下：等级 仪器类型视线长度前后视距差任一测站上前后距差视线高度 二等DS0.5≤30m≤1.0m≤0.5m＞0.3m项目 等级基、辅分划读数差基、辅分划所测高差之差检测间歇点高差之差上下丝读数平均值与中丝读数之差基辅尺分划读数差≤0.3mm，闭合差≤±0.3√N mm（N代表测站数）。

3监测项目及控制标准3.1监测项目1、本次基坑安全等级为一级，基坑监测按《建筑基坑工程监测技术规》(GB50497-2009)执行。

2、本次监测可分为基坑工程主体监测和周围环境及地下管线监测，施工监测项目和内容有：3、水位观测、钢筋应力等监测见第三方监测方案。

3.2监测控制标准1、基坑监测控制标准及报警指标如下表所示:2、水位变化控制标准为：要求水位变化值累计值不大于1m或每天变化值不大于0.50m。

基坑⽀护监测⽅案要点中航紫⾦·云熙基坑⽀护监测⽅案技术负责⼈：项⽬负责⼈：审核：审定：福建岩⼟⼯程勘察研究院2014年4⽉30⽇⽬录⼀、⼯程概况⼆、监测⽬的和依据三、监测内容及项⽬四、基准点、监测点布设及保护五、监测⽅法及精度六、监测期间⼯作安排与监测频率要求七、预警指标及应急⽅案⼋、监测组织措施九、报表、报告提交⼀、⼯程概况拟建场地位于龙岩市新罗区，龙岩⼤道东侧，双龙路南侧，与龙岩万达⼴场隔路相望。

周边条件：场地北侧为双龙路，与龙岩万达⼴场隔路相望；场地东侧现为隔壁在建⼯地活动房；场地西侧为⾼速路接驳⼝，场地南侧现为空地，局部堆⼟较⾼。

根据业主提供的资料，建筑设计±0.00=342.30，现地⾯平整后标⾼340.00m～342.00m(黄海)，设⼆层地下室，计算底标⾼详平⾯图，基坑计算深度为9.00~10.30m，基坑开挖⾯积约50000m 2 ，基坑周长约900m。

基坑侧壁安全等级为⼆级，重要性系数r=1.0。

⽀护形式：基坑北侧、西侧、东北侧采⽤灌注桩+2道锚索⽀护,其余侧采⽤锚管⼟钉墙的⽀护⽅式。

地质条件：⾃上⽽下揭露⼟层特征如下：杂填⼟、填⼟、耕⼟、粉质粘⼟、细砂、含卵⽯粗砂、含泥质粉质粘⼟、含卵⽯粉质粘⼟、粉质粘⼟、含⾓砾粉质粘⼟、含碎⽯粉质粘⼟、粉砂岩残积粘性⼟。

⽔⽂条件：地下⽔位埋深1.0-5.1m，标⾼334.32-338.75m ,地下⽔主要接受⼤⽓降⽔的下渗及外围含⽔层地下⽔的侧向渗透补给。

⼆、监测作业实施规范1、《建筑地基基础设计规范》（GB50007-2011）2、《建筑⼯程基坑⽀护技术规程》（JGJ120-2012）3、《建筑变形测量规范》（JGJ/T8-2007）4、《混凝⼟结构设计规范》（GB50010-2010）5、《建筑基坑⼯程监测技术规范》（GB50497-2009）6、有关设计施⼯图纸7、其他技术要求：三、监测⽬的基坑⼯程的围护设计虽能够⼤致描述正常施⼯条件下，围护结构与相邻环境的变形规律和受⼒范围，但因其涉及众多岩⼟⼯程问题且围护周期较长，因此必须在基坑开挖和⽀护施⼯期间开展严密的现场监测，以保证⼯程的顺利进⾏。

基坑支护检测
展开全文
一、基坑支护桩要做桩基检测。

根据《建筑桩基检测技术规范》(JGJ106-2014)，桩基检测的主要方法有静载试验、钻芯法、低应变法、高应变法、声波透射法等几种。

检测内容：
（1）各类桩、墩、桩墙竖向或横向承载力检测，包括单桩及群桩承载力检测；
（2）墩底持力层承载力及变形性状的检测；
（3）各类桩、墩及桩墙结构完整性检测；
（4）考虑桩土共同作用或复合地基中桩土荷载分担比的检测，桩体及土体应力-应变的检测；
（5）施工中对环境影响（如震动、噪音、土体变形）的检测；
（6）特殊条件下或事故处理中的其它检测。

二、支护桩不需要做静载试验，但支护桩在基坑开挖及地下室结构施工期间，应对桩的位移和倾斜等工况进行监测，以确保施工安全。

三、1、钻孔灌注桩都要做桩身的完整性检测，设计有要求的一般检测不少于50%桩总数。

费用因检测单位及地方不同价格差别大，一般一个桩做小应变就15~20元。

2、水泥搅拌桩一般就做下抗压强度，就是要做试块的，还有水泥的检测。

3、检测时间很短，可以不考虑检测对工期的影响，检测时间最好是桩的强度达到70%，且不少于15天。

基坑监测施工方案监测频率要求：开挖期间开挖侧每天观测一次，非开挖期间每3-5天观测一次；当变形超限时应加密观测，当有危险事故征兆时应连续观测。

当基坑变形、地面沉降达到预警值，应立即通知查明原因，及时采取有效的措施。

（一）监测目的1、在基坑施工过程中，只有对基坑支护结构、基坑周围的土体和相邻的构筑物进行全面、系统的监测，才能对基坑工程的安全性和对周围环境的影响程度有全面的了解，以确保工程的顺利进行，在出现异常情况时及时反馈，并采取必要的工程应急措施，甚至调整施工工艺或修改设计参数。

2、检验设计所采取的各种假设和参数的正确性，指导基坑开挖和支护结构的施工。

3、确保基坑支护结构和相邻建筑物的安全。

4、积累工程经验，为提高基坑工程的设计和施工的整体水平提供依据。

5、将监测数据与预测值相比较以判断前一步施工工艺和施工参数是否符合要求，以确定和优化下一步的施工参数，做到信息化施工。

6、将现场测量结果用于信息化反馈优化设计，使实际达到优质安全、经济合理、施工快捷的目的。

（二）监测原则深基坑工程是一项技术上复杂，不确定因素较多，风险性很大的系统工程。

根据该基坑支护及周边环境的特点，在确定监测方法及监测内容时，需考虑以下原则：1、保证重点：该工程为深基坑，所以基坑支护结构本身是本工程需监测的重点。

沿基坑四周在基坑原土位置布置测斜管、在桩顶布置测量点进行位移和变形监测，以保证支护结构整体安全。

2、兼顾环境：由于本工程地下场区地下水主要有孔隙水及基岩裂隙水，其中孔隙水为区内地下水的主要赋存形式。

3、为了保证周围建(构)筑物及地下管线的正常安全使用，应布置测点进行变形观测。

4、信息化施工：监测资料的及时整理和快速反馈给设计单位、监理单位、建设单位非常重要。

支护结构本身的变形是否超过报警值，地面沉降是否超过报警值，需要测试结果的及时反馈，以便使施工单位及时调整施工方案和顺序，或采取必要措施保证基坑和周围环境的安全。

5、经济合理：对选定监测内容，以保证安全为前提。

基坑监测方案1基坑监测的目的观测目的：在基础施工及维护阶段，由于工程的基础深，开挖面积大，基坑边坡服务时间长，需要在开挖前根据支护形式准确放线定位、在开挖过程中不断监测，掌握基坑变形发展趋势，防止基坑过大变形，确保边坡的安全稳定和工程顺利进行，及时掌握基坑边坡变形动态，为基坑施工提供信息反馈。

2监测频率3监测报警值（1）坡顶/桩顶水平位移、沉降监测本工程基坑桩锚按二级基坑控制值：开挖过程中按4%°h控制，报警值为控制值的80%（h为监测点处基坑开挖深度）。

（2）支护桩深层水平位移监测监测报警值为4%°h（h为监测点处基坑开挖深度），变化速率为4~6mm∕d°（3）锚杆内力监测预应力锚杆内力报警值:低于0.3倍设计值，高于0.8倍设计值。

(4)地下水位监测基坑土方开挖、支护施工过程中，地下水位累计变化不超过IoOomm,变化速率不超过50OmmA1(5)坑外地表沉降监测基坑周边地表沉降控制值为25mm,报警值为20mm,变化速率为2~3mm∕d.(6)巡视监测支护体系应进行巡视监测，发现异常现象立即进行危险报警，对基坑支护结构和周边环境中的保护对象采取应急措施，必要时应拍照或录相，变形强烈地段要设立连续观测点。

4监测方法4.1基坑边坡水平位移监测基坑边坡水平位移采用《建筑施工测量技术规程》(DB11/T446-2007)中的二等水平位移的要求执行。

监测的等级划分及精度要求见表10-2o1、基准点的埋设和观测在认真考察现场监测环境的基础上，选择合适的地方布设基准点。

基准点的埋设应遵循下列原则：a)基准点必须稳定，便于保存；b)通视良好，便于观测及定期检验。

为提高水平位移监测的精度，控制点应采用观测墩形式，顾及基坑周边实际状况，在基坑四边以及其延长线上，地面相对稳定的位置埋设3个观测墩做为柱顶水平位移观测的控制点，在基坑附近的建筑物上埋设4个点作为检查方向（场外基准点为基础）。

支护桩检验报告1. 引言此次检验旨在对支护桩进行全面检测和评估，以确保其满足设计要求和建设标准。

本报告将详细介绍检验过程、结果和结论。

2. 检验对象支护桩的检验对象是位于某工程项目中的20根钢管桩和30根混凝土桩。

3. 检验方法为了保证检验的准确性和全面性，我们采用了以下检验方法： - 目视检查：对支护桩外观进行检查，包括观察是否存在明显损坏、变形或腐蚀等情况。

- 磁粉检测：用磁粉检测方法对钢管桩表面进行检测，以发现可能存在的裂纹或焊缝缺陷。

- 超声波检测：对混凝土桩进行超声波检测，以评估桩体的内部质量和隐藏缺陷。

4. 检验结果经过全面检验后，我们得出了以下检验结果：4.1 钢管桩桩号表面缺陷磁粉未发现缺陷P1 无是P2 有划痕是P3 无是………P20 有腐蚀是从表中可以看出，除了桩号为P2和P20的钢管桩表面存在划痕和腐蚀外，其他钢管桩均未发现明显缺陷。

4.2 混凝土桩桩号内部质量超声波检测结果P1 良好通过P2 良好通过P3 一般未通过………P30 良好通过经超声波检测后发现，桩号为P3的混凝土桩存在一般程度的问题，未通过检测。

其他混凝土桩的内部质量良好，通过了超声波检测。

5. 结论根据以上检验结果，我们得出以下结论：1.钢管桩中，桩号为P2和P20存在表面划痕和腐蚀，需要进行修复处理。

2.混凝土桩中，桩号为P3的桩存在内部质量问题，应予以关注和处理。

在进行下一步的施工过程中，我们建议对有缺陷的支护桩进行修复或更换，以确保工程的稳定性和安全性。

6. 建议为了提高支护桩的质量和可靠性，我们建议在今后的工程中： - 支护桩的制造和施工过程中加强品质控制，确保桩体的质量和完整性。

- 进行常规的支护桩检验和评估，及时发现和解决潜在的问题。

- 针对混凝土桩，加强质量控制和检测，确保桩体的内部质量符合设计要求。

7. 总结通过对支护桩的全面检验，我们对桩的外观和内部质量进行了评估，并得出了有针对性的结论和建议。

Xxxxxx中心基坑支护围护桩钻芯法检测方案Xxxxxx检测中心）2017年12月04日一、检测项目、工作量及执行标准根据设计要求和中华人民共和国《建筑基桩检测技术规范》JGJ106－2014第3.3.7条的规定，对合肥百大滨湖购物中心基坑支护围护桩进行钻芯法检测，以测定工程桩的桩身完整性是否符合规范要求，并通过对桩身混凝土和桩端岩芯芯样的抗压强度试验结合高应变法检测结果,综合判定工程桩的单桩竖向抗压承载力是否满足设计要求。

二、现场检测前期准备2.1 各项检测的前期现场准备工作请委托单位安排有关在现场作业的施工队完成。

并请提供以下资料：《工程地质勘察报告》；《桩基础设计图纸》；《桩基施工原始记录》；桩（墩）位平面图。

2.2 对每根拟进行检测的桩，应凿去浮浆，露出新鲜混凝土，平整桩头，并注意排水，以保证被测的桩不浸没在水中。

三、检测设备①钻机：HXY-1型，动力为S1100型柴油机；②水泵：BW-160型泥浆泵，动力为S195型柴油机；⑧钻具：单管孕镶金刚石钻头；④工具：钻探专用工具。

四、现场操作4.1 当受检桩的桩身直径小于1.2m时，钻孔数为1个，钻孔位置距桩中心10～15cm；当受检桩的桩身直径为1.2～1.6m时，钻孔数为2个，钻孔位置距桩中心0.15～0.25D以内；当受检桩的桩身直径为大于1.6m时，钻孔数为3个，钻孔位置距桩中心0.15～0.25D以内。

4.2 钻机设备安装周正、稳固、底座水平。

钻机立轴中心、天轮中心(天车前沿切点)与孔口中心在同一铅垂线上。

确保钻机在钻芯过程中不发生倾斜、移位，钻芯孔的垂直度偏差不大于0.5％。

5.3 钻取的芯样由上而下按回次顺序放进芯样箱中，芯样侧面上清晰标明回次数、块号、本回次总块数，并及时记录钻进情况和钻进异常情况，对芯样混凝土，桩底沉渣以及桩端持力层详细编录。

4.3 钻芯结束后，对芯样和标有工程名称、桩号、钻芯孔号、芯样试件采取位置、桩长、孔深、检测单位名称的标示牌的全貌进行拍照。

***************体育场改造工程设计施工总承包支护桩检测技术方案编制：审核：审批：****************改造项目设计施工总承包2020年4月20日目录一、工程概况 (1)二、编制依据 (1)三、检测要求 (1)四、检测方法数量 (1)五、抽水试验技术方案 (2)六、钻芯法试验技术方案 (3)七、所需的机械或人工配合 (6)八、质量、工期保证措施 (6)九、安全及文明施工保证措施 (8)一、工程概况*************改造工程设计施工总承包场地位于汕头市金平区，地下设置一层车库，基坑周长约750m，基坑面积约22000㎡，主要采用SMW工法桩+普通搅拌桩土体加固的支护形式，通道位置采用单排SMW工法桩+钢管撑支护形式。

SMW工法桩采用φ850@600三轴水泥搅拌桩，采用42.5R普通硅酸盐水泥配浆，水泥掺入比25%，水灰比 1.5~2.0，28天龄期无侧限抗压强度在砂层和黏土层不小于1.0Mpa，在淤泥层不小于0.6 Mpa。

施工前应进行成桩不小于2根工艺性试验，以取得正式施工所需要的有关控制数据。

普通搅拌桩土体加固采用φ550@400水泥搅拌桩，采用42.5R普通硅酸盐水泥，掺入量为65Kg/米，水灰比0.6~0.65，28天龄期无侧限抗压强度要求0.5 Mpa。

二、编制依据1、《建筑地基基础检测规范》（DBJ15-60-2008）；2、该工程设计文件及委托方要求。

三、检测要求根据广东省现行《建筑地基基础检测规范》，以及广东省建筑设计研究院及汕头市质监站要求，采用以下方法进行检测：（1）止水帷幕检测：检测基坑周边止水帷幕的止水效果，在基坑开挖前进行抽水试验检测。

抽水试验点数不应少于3点。

（2）搅拌桩检测：对搅拌桩进行成型检测，检测手段主要采取抽芯和现场开挖观看外形，采用钻芯法检测水泥土的单轴抗压强度，完整性，深度。

单轴抗压强度试验的芯样不小于80mm。

检测桩数不应少于总桩数的1%，且不应少于6根。

基坑支护试桩检测方法一、引言基坑支护试桩检测是基于试桩法的基坑支护结构的质量检测方法。

通过对基坑支护试桩进行检测，可以评估该支护结构的承载能力和稳定性，为基坑工程的施工提供重要参考依据。

本文将介绍基坑支护试桩检测的方法和步骤。

二、试桩的选择在进行基坑支护试桩检测前，首先需要选择试桩。

试桩的选择应根据实际情况进行，一般可以选择三根试桩进行检测，以保证结果的准确性和可靠性。

三、试桩的布置试桩的布置应满足以下要求：1. 试桩布置应均匀，以代表整个基坑支护结构的情况；2. 试桩应距离基坑边缘一定距离，以避免边缘效应对试桩的影响；3. 试桩应距离基坑支护结构一定距离，以避免支护结构对试桩的影响。

四、试桩的施工试桩的施工应按照相关规范和要求进行，确保试桩的质量和准确性。

试桩施工时应注意以下几点：1. 试桩的深度应符合设计要求，避免试桩深度不足或者过深导致试桩结果不准确；2. 试桩的直径应符合设计要求，避免试桩直径过小或者过大导致试桩结果不准确；3. 试桩的施工过程应严格控制，确保试桩的竖直度和垂直度；4. 试桩施工后应进行标记，以便后续的检测工作。

五、试桩的检测试桩的检测是基坑支护试桩检测的核心步骤，主要包括以下内容：1. 静载试验：静载试验是评估试桩承载能力的常用方法。

通过施加静载，测量试桩的变形和荷载响应，得出试桩的承载力和变形性状。

2. 动载试验：动载试验是评估试桩动力特性的方法。

通过施加动力荷载，测量试桩的振动响应，得出试桩的动力特性和抗震性能。

3. 钻孔试验：钻孔试验是评估试桩侧阻力的方法。

通过钻孔取样，测量试桩周围土层的力学性质，得出试桩的侧阻力和桩周土层的承载能力。

4. 声波检测：声波检测是评估试桩质量的方法。

通过发送声波，测量声波在试桩中的传播速度和衰减情况，得出试桩的质量和缺陷情况。

六、试桩结果分析试桩检测完成后，需要对试桩的结果进行分析和评估。
