蒙乃尔腐蚀性能概述

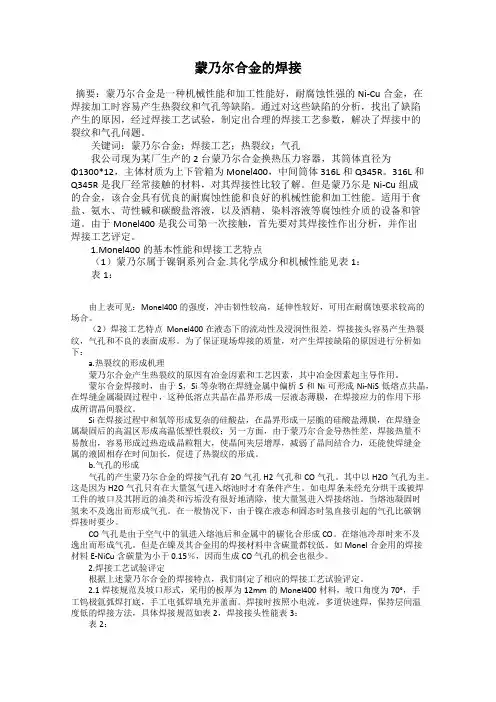

蒙乃尔合金的焊接摘要：蒙乃尔合金是一种机械性能和加工性能好，耐腐蚀性强的Ni-Cu合金，在焊接加工时容易产生热裂纹和气孔等缺陷。

通过对这些缺陷的分析，找出了缺陷产生的原因，经过焊接工艺试验，制定出合理的焊接工艺参数，解决了焊接中的裂纹和气孔问题。

关键词：蒙乃尔合金；焊接工艺；热裂纹；气孔我公司现为某厂生产的2台蒙乃尔合金换热压力容器，其筒体直径为Φ1300*12，主体材质为上下管箱为Monel400，中间筒体316L和Q345R。

316L和Q345R是我厂经常接触的材料，对其焊接性比较了解。

但是蒙乃尔是Ni-Cu组成的合金，该合金具有优良的耐腐蚀性能和良好的机械性能和加工性能。

适用于食盐、氨水、苛性碱和碳酸盐溶液，以及酒精、染料溶液等腐蚀性介质的设备和管道。

由于Monel400是我公司第一次接触，首先要对其焊接性作出分析，并作出焊接工艺评定。

1.Monel400的基本性能和焊接工艺特点（1）蒙乃尔属于镍铜系列合金.其化学成分和机械性能见表1：表1：由上表可见：Monel400的强度，冲击韧性较高，延伸性较好，可用在耐腐蚀要求较高的场合。

（2）焊接工艺特点 Monel400在液态下的流动性及浸润性很差，焊接接头容易产生热裂纹，气孔和不良的表面成形。

为了保证现场焊接的质量，对产生焊接缺陷的原因进行分析如下：a.热裂纹的形成机理蒙乃尔合金产生热裂纹的原因有冶金因素和工艺因素，其中冶金因素起主导作用。

蒙尔合金焊接时，由于S，Si等杂物在焊缝金属中偏析S和Ni可形成Ni-NiS低熔点共晶，在焊缝金属凝固过程中，这种低溶点共晶在晶界形成一层液态薄膜，在焊接应力的作用下形成所谓晶间裂纹。

Si在焊接过程中和氧等形成复杂的硅酸盐，在晶界形成一层脆的硅酸盐薄膜，在焊缝金属凝固后的高温区形成高温低塑性裂纹；另一方面，由于蒙乃尔合金导热性差，焊接热量不易散出，容易形成过热造成晶粒粗大，使晶间夹层增厚，减弱了晶间结合力，还能使焊缝金属的液固相存在时间加长，促进了热裂纹的形成。

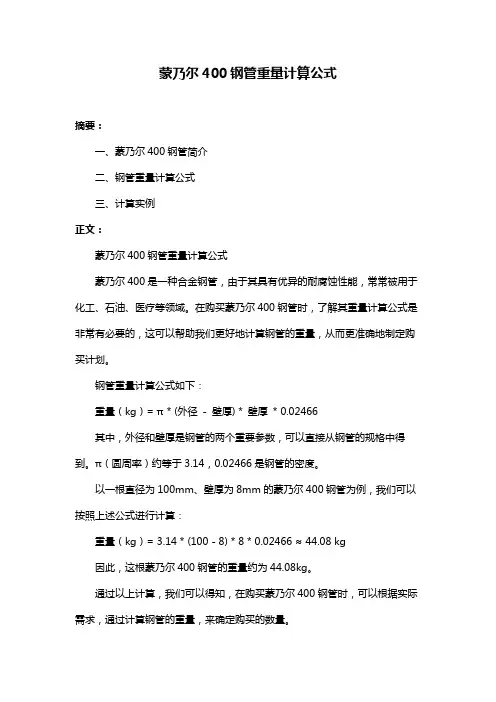

蒙乃尔400钢管重量计算公式
摘要：
一、蒙乃尔400钢管简介
二、钢管重量计算公式
三、计算实例
正文：
蒙乃尔400钢管重量计算公式
蒙乃尔400是一种合金钢管，由于其具有优异的耐腐蚀性能，常常被用于化工、石油、医疗等领域。

在购买蒙乃尔400钢管时，了解其重量计算公式是非常有必要的，这可以帮助我们更好地计算钢管的重量，从而更准确地制定购买计划。

钢管重量计算公式如下：
重量（kg）= π * (外径- 壁厚) * 壁厚* 0.02466
其中，外径和壁厚是钢管的两个重要参数，可以直接从钢管的规格中得到。

π（圆周率）约等于3.14，0.02466是钢管的密度。

以一根直径为100mm、壁厚为8mm的蒙乃尔400钢管为例，我们可以按照上述公式进行计算：
重量（kg）= 3.14 * (100 - 8) * 8 * 0.02466 ≈ 44.08 kg
因此，这根蒙乃尔400钢管的重量约为44.08kg。

通过以上计算，我们可以得知，在购买蒙乃尔400钢管时，可以根据实际需求，通过计算钢管的重量，来确定购买的数量。

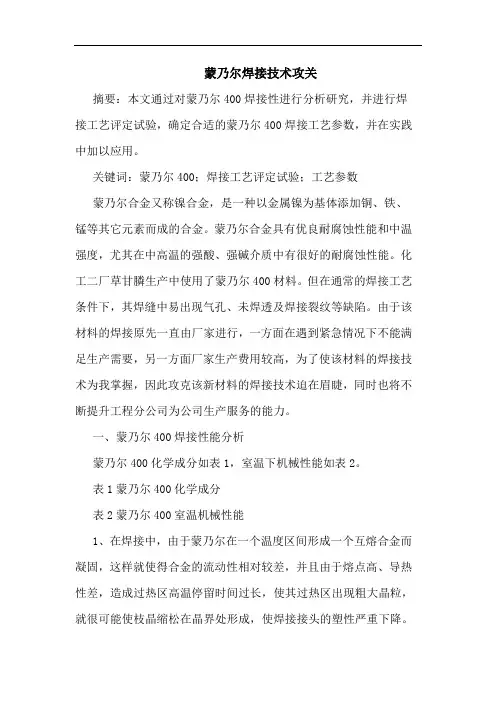

蒙乃尔焊接技术攻关摘要：本文通过对蒙乃尔400焊接性进行分析研究，并进行焊接工艺评定试验，确定合适的蒙乃尔400焊接工艺参数，并在实践中加以应用。

关键词：蒙乃尔400；焊接工艺评定试验；工艺参数蒙乃尔合金又称镍合金，是一种以金属镍为基体添加铜、铁、锰等其它元素而成的合金。

蒙乃尔合金具有优良耐腐蚀性能和中温强度，尤其在中高温的强酸、强碱介质中有很好的耐腐蚀性能。

化工二厂草甘膦生产中使用了蒙乃尔400材料。

但在通常的焊接工艺条件下，其焊缝中易出现气孔、未焊透及焊接裂纹等缺陷。

由于该材料的焊接原先一直由厂家进行，一方面在遇到紧急情况下不能满足生产需要，另一方面厂家生产费用较高，为了使该材料的焊接技术为我掌握，因此攻克该新材料的焊接技术迫在眉睫，同时也将不断提升工程分公司为公司生产服务的能力。

一、蒙乃尔400焊接性能分析蒙乃尔400化学成分如表1，室温下机械性能如表2。

表1蒙乃尔400化学成分表2蒙乃尔400室温机械性能1、在焊接中，由于蒙乃尔在一个温度区间形成一个互熔合金而凝固，这样就使得合金的流动性相对较差，并且由于熔点高、导热性差，造成过热区高温停留时间过长，使其过热区出现粗大晶粒，就很可能使枝晶缩松在晶界处形成，使焊接接头的塑性严重下降。

2、蒙乃尔容易吸收气体（主要吸收h2、co等气体），在焊接过程中，如果吸收的气体不能及时扩散出去，就会形成分散气孔，造成类似“马蜂窝”式缺陷，甚至有贯穿整个焊缝的可能。

3、蒙乃尔合金的焊接，当含碳量和含硅量增加时，焊接性能很差。

当含硅量达到1.5%以上时，就不大焊接了。

而硫、磷及低熔点金属以液态薄膜的形式存在于界面，形成很大的收缩力，导致热裂纹的倾向严重。

并且蒙乃尔导热系数小，线膨胀系数小，在焊接局部加热和冷却的条件下，接头在冷却过程中可形成较大的拉应力，易于产生焊缝凝固裂纹【1】。

4、蒙乃尔材料焊接时，由于焊缝中合金元素含量高，熔池流动性差，易造成焊缝表面成形不良，主要表现在根部焊道背面恶化及盖面焊道表面粗糙。

蒙乃尔合金的成分蒙乃尔合金是一种重要的金属合金，由多种金属元素组成。

它的成分包括镍、铬、钼、铁等多种金属元素。

蒙乃尔合金具有优异的耐腐蚀性能和高温强度，广泛应用于航空航天、化工、能源等领域。

蒙乃尔合金中的镍是最主要的成分之一。

镍是一种具有良好延展性和韧性的金属，能够增强合金的机械性能。

同时，镍还能提高合金的耐腐蚀性能，使其在恶劣环境下依然能够保持稳定。

除了镍，蒙乃尔合金中的铬也起到了重要的作用。

铬能够与氧气形成一层致密的氧化物膜，使合金表面形成一层保护层，从而提高合金的耐腐蚀性。

此外，铬还能够提高合金的硬度和强度，使其具备更好的机械性能。

钼是蒙乃尔合金中的另一个重要成分。

钼具有高熔点和高强度，能够提高合金的耐高温性能。

蒙乃尔合金中的钼能够形成稳定的钼化物相，使合金在高温下保持良好的力学性能和结构稳定性。

蒙乃尔合金中还含有少量的铁。

铁是一种常见的金属元素，能够提高合金的硬度和强度。

同时，铁还能够改善合金的加工性能和热处理性能，使其更容易加工成型。

蒙乃尔合金的成分设计是经过精心调控的。

不同的应用领域和工作环境要求合金具备不同的性能，因此需要调整合金中各种元素的含量。

通过合理控制合金的成分，可以使蒙乃尔合金具备不同的力学性能、耐腐蚀性能和高温性能，以满足不同领域的需求。

蒙乃尔合金的成分并不是固定不变的，可以根据具体的需求进行调整。

通过改变元素的含量和添加其他合金元素，可以进一步改善合金的性能。

例如，可以添加一些稀土元素来提高合金的高温抗氧化性能，或者添加一些微量元素来改善合金的加工性能。

蒙乃尔合金是一种由镍、铬、钼、铁等多种金属元素组成的重要金属合金。

它具有优异的耐腐蚀性能和高温强度，广泛应用于航空航天、化工、能源等领域。

通过合理调控合金的成分，可以使蒙乃尔合金具备不同的力学性能、耐腐蚀性能和高温性能，以满足各种应用需求。

蒙乃尔合金的研究和应用将为人类的科技发展和工业进步做出重要贡献。

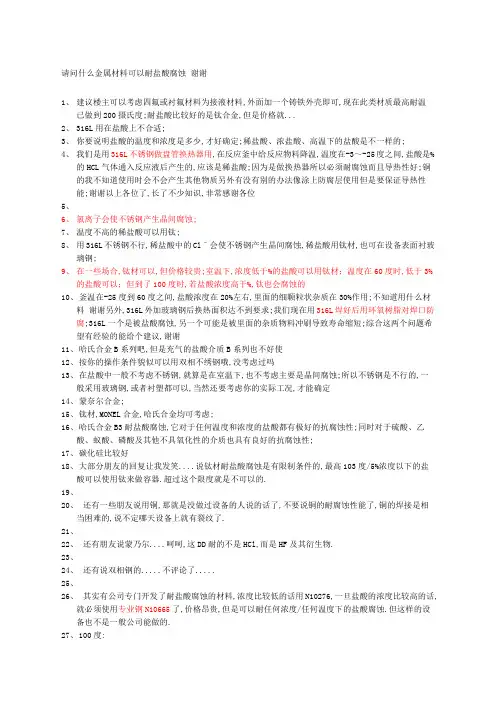

请问什么金属材料可以耐盐酸腐蚀谢谢1、建议楼主可以考虑四氟或衬氟材料为接液材料,外面加一个铸铁外壳即可,现在此类材质最高耐温已做到200摄氏度;耐盐酸比较好的是钛合金,但是价格就...2、316L用在盐酸上不合适;3、你要说明盐酸的温度和浓度是多少,才好确定;稀盐酸、浓盐酸、高温下的盐酸是不一样的;4、我们是用316L不锈钢做盘管换热器用,在反应釜中给反应物料降温,温度在-3～-25度之间,盐酸是%的HCL气体通入反应液后产生的,应该是稀盐酸;因为是做换热器所以必须耐腐蚀而且导热性好;铜的我不知道使用时会不会产生其他物质另外有没有别的办法像涂上防腐层使用但是要保证导热性能;谢谢以上各位了,长了不少知识,非常感谢各位5、6、氯离子会使不锈钢产生晶间腐蚀;7、温度不高的稀盐酸可以用钛;8、用316L不锈钢不行,稀盐酸中的Clˉ会使不锈钢产生晶间腐蚀,稀盐酸用钛材,也可在设备表面衬玻璃钢;9、在一些场合,钛材可以,但价格较贵;室温下,浓度低于%的盐酸可以用钛材；温度在60度时,低于3%的盐酸可以；但到了100度时,若盐酸浓度高于%,钛也会腐蚀的10、釜温在-25度到60度之间,盐酸浓度在20%左右,里面的细颗粒状杂质在30%作用;不知道用什么材料谢谢另外,316L外加玻璃钢后换热面积达不到要求;我们现在用316L焊好后用环氧树脂对焊口防腐;316L一个是被盐酸腐蚀,另一个可能是被里面的杂质物料冲刷导致寿命缩短;综合这两个问题希望有经验的能给个建议,谢谢11、哈氏合金B系列吧,但是充气的盐酸介质B系列也不好使12、按你的操作条件貌似可以用双相不绣钢哦,没考虑过吗13、在盐酸中一般不考虑不锈钢,就算是在室温下,也不考虑主要是晶间腐蚀;所以不锈钢是不行的,一般采用玻璃钢,或者衬塑都可以,当然还要考虑你的实际工况,才能确定14、蒙奈尔合金;15、钛材,MONEL合金,哈氏合金均可考虑;16、哈氏合金B3耐盐酸腐蚀,它对于任何温度和浓度的盐酸都有极好的抗腐蚀性;同时对于硫酸、乙酸、蚁酸、磷酸及其他不具氧化性的介质也具有良好的抗腐蚀性;17、碳化硅比较好18、大部分朋友的回复让我发笑....说钛材耐盐酸腐蚀是有限制条件的,最高103度/5%浓度以下的盐酸可以使用钛来做容器.超过这个限度就是不可以的.19、20、还有一些朋友说用铜,那就是没做过设备的人说的话了,不要说铜的耐腐蚀性能了,铜的焊接是相当困难的,说不定哪天设备上就有裂纹了.21、22、还有朋友说蒙乃尔....呵呵,这DD耐的不是HCl,而是HF及其衍生物.23、24、还有说双相钢的.....不评论了.....25、26、其实有公司专门开发了耐盐酸腐蚀的材料,浓度比较低的话用N10276,一旦盐酸的浓度比较高的话,就必须使用专业钢N10665了,价格昂贵,但是可以耐任何浓度/任何温度下的盐酸腐蚀.但这样的设备也不是一般公司能做的.27、100度:28、1% HCl 316L a 1% HCl 2205 a29、10% H2SO4 2205a30、31、楼主说的316L腐蚀很厉害,我想不会是1%/100度情况吧或者说介质中还有其他杂质离子32、否则316L也勉强还能用.33、34、客观地评价双相钢: 对稀的还原性酸和高浓度的氧化性酸有抵抗性. 这句话里面用词很有讲究....是"有抵抗性",不是"具有良好的抵抗性"35、我想你要是业主的话,不会对"有抵抗性"的昂贵材料关注很大吧36、37、38、所以,牵涉到盐酸的选材很有讲究,不是说随便选个材料,对啊,用个几年也许没问题,但是那也是不小的投入.39、我想只有化工厂做设备工作的人才会体会到这点.40、楼主要的是换热器选材吗如果是换热器本人推荐使用石墨换热器;石墨换热器可以耐任何浓度/任何温度下的盐酸腐蚀;石墨材料的导热系数相当于碳钢的二倍,不锈钢的三倍;石墨换热器的价格高于碳钢、低于铜,与不锈钢换热器的价格相当;/size41、反应器用搪玻璃反应釜应是可以的42、哈氏B合金的耐腐蚀性能较优,但价格也高、43、其实有个问题可以和大家商讨一下,我公司是专业做钛管的,从我和客户的交流中发现,很多人把钛看的很"高贵",高呢是高高在上的高,认为钛一般都是军用的,都是用在核电啊航天啊什么的,可望而不可及,“贵”呢是昂贵的贵,价格很高；其实不尽然,比如楼主这样的情况,如果用钛钼镍合金管的话,价格大概在200元/公斤,确实很贵,但是钛的比重只有,而且寿命比316L长很多,换算下来,不一定哪种更实惠,如果楼主真有需要的话,我们可以再讨论44、可选用合金825,低温下抗盐酸腐蚀性能很好,而且相对来说价格也还可以45、釜温在-25度到60度之间,盐酸浓度在20%左右",在这样的工作环境下,纯钛管腐蚀速度也很快的,不锈钢和铜或者蒙乃尔腐蚀速度也很快,楼主可以考虑钛合金：钛钼镍合金,我查了一下资料,钛钼镍合金是经得起考验的：46、... TI-MO-NI是开发用来当做低层次的TI-PD合金使用的,主要抗间隙腐蚀...但是要抗20%盐酸的话,几乎不可能..........47、虽然我们是做钛材设备的,但我还是想说,盐酸用钛效果不理想,数据为证;48、低温低浓度的情况下,才可以选择用钛材;而且在加料,使用滴酸管等时需注意,不要直接加在釜内盘管钛材上,可以延长设备寿命;49、镍具有较大的转入钝态的倾向;在一般温度下镍的表面覆盖一层氧化膜,这层氧化膜使它在水及许多盐类水溶液中具有耐蚀性;50、镍在非氧化性稀酸中,如<15％盐酸、<17%硫酸和许多有机酸中,在室温下相当稳定;但在增加氧化剂FeCl2、CuCl2、HgCl2、AgNO3和次氯亚酸盐和通气时,镍的腐蚀速度显着增加;51、镍在所有碱类溶液中,不论时高温的和熔融的的碱都完全稳定,这是镍的突出特性;蒙乃尔合金在还原性介质中比镍耐腐蚀,在氧化性介质中又较铜耐腐蚀,在磷酸、硫酸、盐酸、盐类溶液和有机酸中都比镍和铜更为耐腐蚀;任何浓度的氢氟酸中,在氧进入不多时蒙乃尔合金很耐蚀;但当溶液中有充气和有氧化剂时,或者溶液中存在铁盐、铜盐等有害杂质时,它耐氢氟酸性能下降;在金属材料中除铂、银外,它是耐氢氟酸腐蚀的最好材料之一;在苛性碱溶液中它很耐蚀,但当氢氧化钠浓度很高时,蒙乃尔合金的耐腐蚀性虽比镍差一些,但仍比其他金属材料耐碱,蒙乃尔合金容易产生引力腐蚀开裂,最好在530－650℃退火消除应力后使用;52、哈氏合金常用的是哈氏BB-2、B-3和哈氏C-276,它们在非氧化性的无机酸和有机酸中有高的耐蚀性,如耐70℃的稀硫酸,耐所有浓度的盐酸、磷酸、醋酸和蚁酸,特别能耐热浓盐酸,哈氏合金在苛性碱和碱溶液中是稳定的,在有机介质、海水及淡水中完全稳定;53、哈氏Hastelloy镍基合金是目前公认的耐盐酸腐蚀性最好的金属材料之一1个大气压下没有150度盐酸盐酸沸点最高109度,此时浓度%下列材料耐盐酸腐蚀：Hastelloy BHastelloy B-2HastelloyC-4HastelloyC-276S31254在稀盐酸有很好的耐腐蚀性、充气、存在缝隙、低速冲刷条件下,有良好的抗点蚀性能PI≥40和较好的抗应力腐蚀性能,是Ni基合金和钛合金的代用材料;锆是优良的耐盐酸材料钽对沸点的盐酸表现出优异的耐蚀性;30、1纯镍对于室温、浓度小于60%的稀酸有良好的耐蚀性,但不适用于高温浓酸,可却耐无水氟化氢; 2镍铜合金ASTM/ASME N04400,Ni70/Cu30是最佳的耐氢氟的材料,最高能耐120摄氏度下的一切浓度的氢氟酸,不受流度的影响;但酸内含氧化剂或充气时,但使腐蚀明显上升;如果酸中含有一定量的硅氟酸,那么使此材料产生应力腐蚀;3镍铬铁合金只能耐常温10%偿以下的氢氟酸和无水氢氟酸4镍钼铁B系列合金更适用于还原性状况中,对于一切浓度的和无水氟化氢都有耐蚀性,对于不充气的条件下耐蚀性更好,最高可到100度5镍钼铬铁合金C系列更适用于氧化性状况中,对于一切浓度的和无水氟化氢都有耐蚀性,对于不充气的条件下耐蚀性更好,最高可到100度6钛和锆对氢氟酸不耐蚀,氢氟酸用于这两种材料的酸洗;。

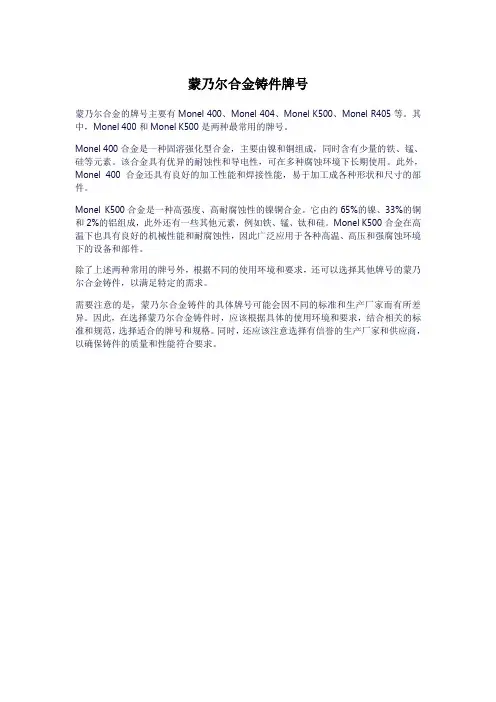

蒙乃尔合金铸件牌号
蒙乃尔合金的牌号主要有Monel 400、Monel 404、Monel K500、Monel R405等。

其中，Monel 400和Monel K500是两种最常用的牌号。

Monel 400合金是一种固溶强化型合金，主要由镍和铜组成，同时含有少量的铁、锰、硅等元素。

该合金具有优异的耐蚀性和导电性，可在多种腐蚀环境下长期使用。

此外，Monel 400合金还具有良好的加工性能和焊接性能，易于加工成各种形状和尺寸的部件。

Monel K500合金是一种高强度、高耐腐蚀性的镍铜合金。

它由约65%的镍、33%的铜和2%的铝组成，此外还有一些其他元素，例如铁、锰、钛和硅。

Monel K500合金在高温下也具有良好的机械性能和耐腐蚀性，因此广泛应用于各种高温、高压和强腐蚀环境下的设备和部件。

除了上述两种常用的牌号外，根据不同的使用环境和要求，还可以选择其他牌号的蒙乃尔合金铸件，以满足特定的需求。

需要注意的是，蒙乃尔合金铸件的具体牌号可能会因不同的标准和生产厂家而有所差异。

因此，在选择蒙乃尔合金铸件时，应该根据具体的使用环境和要求，结合相关的标准和规范，选择适合的牌号和规格。

同时，还应该注意选择有信誉的生产厂家和供应商，以确保铸件的质量和性能符合要求。

常用的硬质合金成分常用的硬质合金成分常用的硬质合金以WC为主要成分，根据是否加入其它碳化物而分为以下几类：（1）钨钴类（WC+Co）硬质合金（YG）主要成分是碳化钨（WC）和粘结剂钴（Co）。

其牌号是由“YG”（“硬、钴”两字汉语拼音字首）和平均含钴量的百分数组成。

例如，YG8，表示平均WCo＝8％，其余为碳化钨的钨钴类硬质合金。

它由WC和Co组成，具有较高的抗弯强度的韧性，导热性好，但耐热性和耐磨性较差，主要用于加工铸铁和有色金属。

细晶粒的YG类硬质合金（如YG3X、YG6X），在含钴量相同时，其硬度耐磨性比YG3、YG6高，强度和韧性稍差，适用于加工硬铸铁、奥氏体不锈钢、耐热合金、硬青铜等。

（2）钨钛钴类（WC+TiC+Co）硬质合金（YT）?主要成分是碳化钨、碳化钛（TiC）及钴。

其牌号由“YT”（“硬、钛”两字汉语拼音字首）和碳化钛平均含量组成。

例如，YT15，表示平均WTi＝15％，其余为碳化钨和钴含量的钨钛钴类硬质合金。

由于TiC的硬度和熔点均比WC高，所以和YG相比，其硬度、耐磨性、红硬性增大，粘结温度高，抗氧化能力强，而且在高温下会生成TiO 2,可减少粘结。

但导热性能较差，抗弯强度低，所以它适用于加工钢材等韧性材料。

(3) 钨钽钴类（WC+TaC+Co）硬质合金（YA）在YG类硬质合金的基础上添加TaC(NbC),提高了常温、高温硬度与强度、抗热冲击性和耐磨性，可用于加工铸铁和不锈钢。

（4）钨钛钽钴类（WC+TiC+TaC+Co）)硬质合金(YW)主要成分是碳化钨、碳化钛、碳化钽（或碳化铌）及钴。

这类硬质合金又称通用硬质合金或万能硬质合金。

其牌号由“YW”（“硬”、“万”两字汉语拼音字首）加顺序号组成，如YW1。

在YT类硬质合金的基础上添加TaC(NbC),提高了抗弯强度、冲击韧性、高温硬度、抗氧能力和耐磨性。

既可以加工钢，又可加工铸铁及有色金属。

因此常称为通用硬质合金（又称为万能硬质合金）。
