施工导流计算

第1篇一、施工导流工程的概念施工导流工程是指在水利工程施工过程中，为创造干地施工条件，采用围堰等工程措施，将水流引向预定的泄水建筑物，以保证主体建筑物能在干地上施工和施工期不影响或尽可能少影响水资源的综合利用。

二、施工导流工程的方法1.全段围堰法导流：适用于河床狭窄、基坑工作量不大、水深、流急难于实现分期导流的地方。

全段围堰法导流包括明渠导流、隧洞导流、涵管导流、渡槽导流等。

2.分段围堰法导流：适用于河床宽阔、流量大、施工期较长的工程，尤其在通航河流和冰凌严重的河流上。

分段围堰法导流包括束窄河床导流和通过已建或在建的建筑物导流。

三、施工导流工程的设计与实施1.设计：施工导流工程的设计主要包括以下几个方面：（1）掌握并分析河流的水文特性和工程地点的气象、地形、地质等基本资料；（2）选定导流时段、设计标准、导流流量、导流方式及导流建筑物类型；（3）拟定导流建筑物的修建顺序、拆除围堰及封堵导流建筑物的施工方法；（4）制定拦洪渡汛和基坑排水措施；（5）确定施工期通航、过水、供水等综合利用措施。

2.实施：施工导流工程的实施主要包括以下几个方面：（1）围堰施工：根据设计要求，施工围堰，形成干地施工条件；（2）导流建筑物施工：按照设计要求，施工导流建筑物，如明渠、隧洞、涵管等；（3）拦洪渡汛和基坑排水：根据设计要求，制定拦洪渡汛和基坑排水措施，确保工程安全；（4）施工期通航、过水、供水：根据设计要求，确定施工期通航、过水、供水等综合利用措施。

四、施工导流工程的意义1.确保工程安全：施工导流工程可以有效避免水流对施工的不利影响，确保工程安全；2.缩短工期：合理的施工导流工程可以加快施工进度，缩短工期；3.降低成本：合理的施工导流工程可以降低施工成本，提高经济效益。

总之，施工导流工程是水利工程施工中的一项重要环节，对于工程的安全、进度和经济效益具有重要意义。

在实际施工过程中，应根据工程特点和设计要求，选择合适的施工导流方法，确保工程顺利进行。

第1篇一、工程背景随着我国水利工程建设事业的不断发展，施工导流工程作为水利工程施工的重要组成部分，其方案设计直接关系到工程的安全、质量和进度。

本方案针对某水利工程项目，结合工程实际情况，制定合理的施工导流工程方案。

二、工程概况本工程位于我国某地区，属于中型水利工程。

工程主要包括大坝、溢洪道、引水隧洞等建筑物。

工程总库容为XXX万立方米，设计洪水标准为XX年一遇，施工导流标准为XX年一遇。

三、施工导流工程方案1. 导流方式根据工程特点和施工条件，本工程采用河床内导流方式，具体分为以下两个阶段：（1）初期导流：在施工准备阶段，采用临时导流隧洞进行导流，隧洞断面尺寸为X×X米，进口高程为XX米，出口高程为XX米。

（2）后期导流：在主体工程施工过程中，采用永久导流隧洞进行导流，隧洞断面尺寸为X×X米，进口高程为XX米，出口高程为XX米。

2. 导流建筑物（1）临时导流隧洞：隧洞采用全断面开挖，洞身采用钢筋混凝土衬砌，衬砌厚度为XX厘米。

隧洞进出口采用浆砌石护坡，防止水流冲刷。

（2）永久导流隧洞：隧洞采用全断面开挖，洞身采用钢筋混凝土衬砌，衬砌厚度为XX厘米。

隧洞进出口采用浆砌石护坡，防止水流冲刷。

3. 导流泄水建筑物（1）临时导流泄水建筑物：在施工准备阶段，采用临时导流明渠进行泄水，明渠宽度为X米，深度为X米。

（2）永久导流泄水建筑物：在主体工程施工过程中，采用永久导流明渠进行泄水，明渠宽度为X米，深度为X米。

4. 导流标准根据工程特点和施工条件，本工程导流标准为XX年一遇，设计流量为XX立方米/秒。

四、施工导流措施1. 导流施工期间，加强导流建筑物的观测，确保导流安全。

2. 定期清理导流隧洞和明渠，防止淤积，确保导流效果。

3. 施工过程中，加强导流泄水建筑物的检查和维护，确保泄水通畅。

4. 加强导流施工期间的安全生产管理，确保施工人员生命安全。

五、结论本施工导流工程方案充分考虑了工程实际情况，合理选择了导流方式和导流建筑物，确保了导流工程的安全、质量和进度。

某水利枢纽工程施工导流建筑物为5级，根据《水利水电工程施工组织设计规范》SL303-2004初步确定导流标准为5年一遇（P=20%）,5年一遇枯水期洪峰流量为80m3/s，洪水历时为24小时；采用全段围堰（挡枯水期洪水）泄洪洞导流围堰为不过水土石围堰,初步确定泄洪洞底高程663m宽4-6m，高5-7米，洞长400米；试根据拟定的泄洪洞尺寸计算堰前最高水位及最大下泄流量。

假设泄洪洞底坡为0.005，出口为自由出流。

分析：Z-V关系曲线（或Z-F关系曲线）；洪水标准及相应设计洪水过程线；拟定的泄洪建筑物型式与尺寸，并推求q-V关系；水库汛期的控制运行规则；初始边界条件（包括起调水位、初始库容、初始下泄流量）。

水位～库容关系曲线表671100690168067213169117706731666922035674206693224067525169424626763016952701677357696296867841869732686794840查魏璇主编《水利水电工程施工组织设计指南》中隧洞导流水力计算水位-泄量关系。

解：1.根据题意及条件绘制Z-V关系曲线如下图2.洪水标准及洪水过程线洪水标准（P=20%）T（h）Q(m3/s)T（h）Q(m3/s)T（h）Q(m3/s) 009781816151066191121511562083301248215443134222355314342326651528241775162488017203. 拟定的泄洪建筑物型式与尺寸及相应得水力计算，并推求q-V关系该泄洪建筑物为矩形泄洪洞，拟定其宽为5m，高为5m，泄洪洞底高程663m，过水面积A=25m²。

因为隧洞为自由出流判别式如下：无压流H/D<1.2有压流H/D>1.5半有压流或半有压与有压交替的不稳定流 1.2<H/D<1.5式中H----从隧洞进口断面底部算起的上游水头，m。

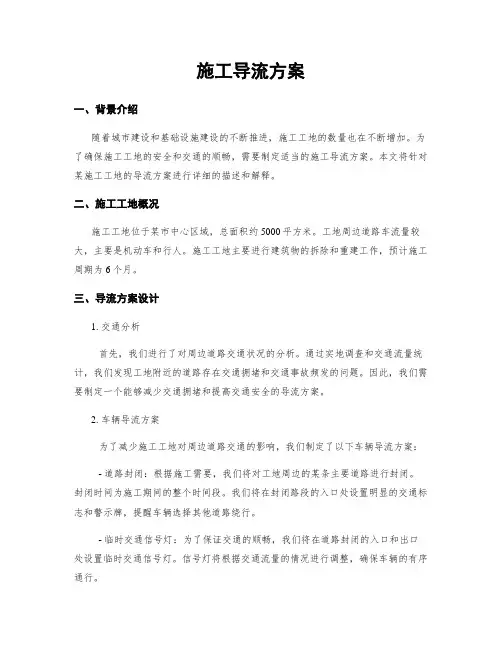

施工导流方案一、背景介绍随着城市建设和基础设施建设的不断推进，施工工地的数量也在不断增加。

为了确保施工工地的安全和交通的顺畅，需要制定适当的施工导流方案。

本文将针对某施工工地的导流方案进行详细的描述和解释。

二、施工工地概况施工工地位于某市中心区域，总面积约5000平方米。

工地周边道路车流量较大，主要是机动车和行人。

施工工地主要进行建筑物的拆除和重建工作，预计施工周期为6个月。

三、导流方案设计1. 交通分析首先，我们进行了对周边道路交通状况的分析。

通过实地调查和交通流量统计，我们发现工地附近的道路存在交通拥堵和交通事故频发的问题。

因此，我们需要制定一个能够减少交通拥堵和提高交通安全的导流方案。

2. 车辆导流方案为了减少施工工地对周边道路交通的影响，我们制定了以下车辆导流方案： - 道路封闭：根据施工需要，我们将对工地周边的某条主要道路进行封闭。

封闭时间为施工期间的整个时间段。

我们将在封闭路段的入口处设置明显的交通标志和警示牌，提醒车辆选择其他道路绕行。

- 临时交通信号灯：为了保证交通的顺畅，我们将在道路封闭的入口和出口处设置临时交通信号灯。

信号灯将根据交通流量的情况进行调整，确保车辆的有序通行。

- 交通引导员：在道路封闭的入口和出口处，我们将派遣专门的交通引导员进行交通引导和疏导。

他们将根据实际情况进行交通流量的调度，确保车辆的安全通行。

3. 行人导流方案除了车辆导流方案，我们还需要制定行人导流方案，以确保行人的安全通行：- 临时人行道：在施工工地周边设置临时人行道，确保行人可以安全通行。

人行道应设置明显的标志和警示牌，以引导行人绕过施工区域。

- 行人通道：在施工工地周边设置行人通道，确保行人可以顺利穿越施工区域。

通道应设置明显的标志和警示牌，以引导行人安全通过。

四、导流方案实施与监测1. 导流方案实施在实施导流方案之前，我们将进行详细的方案说明和培训，确保相关人员理解并能够正确执行导流方案。

同时，我们将与相关部门和交通管理部门进行沟通和协调，确保导流方案的顺利实施。

第七章施工导流与排水§1.施工导流：一.施工导流概述：（一）施工导流概念：水工建筑物一般都在河床上施工，为避免河水对施工的不利影响，创造干地施工条件，，需要修建围堰围护基坑，并将原河道中各个时期的水流按预定方式加以控制，并将部分或者全部水流导向下游。

这种工作就叫施工导流。

（二）施工导流的意义：施工导流是水利水电工程建设中必须妥善解决的重要问题。

主要表现是：1.直接关系到工程的施工进度和完成期限；2.直接影响工程施工方法的选择；3.直接影响施工场地的布置；4.直接影响到工程的造价；5.与水工建筑物的型式和布置密切相关。

因此，合理的导流方式，可以加快施工进度，缩短工期，降低造价，考虑不周，不仅达不到目的，有可能造成很大危害。

例如：选择导流流量过小，汛期可能导致围堰失事，轻则使建筑物、基坑、施工场地受淹，影响施工正常进行，重则主体建筑物可能遭到破坏，威胁下游居民生命和财产安全；选择流量过大，必然增加导流建筑物的费用，提高工程造价，造成浪费。

（三）影响施工导流的因素；影响因素比较多，如：水文、地质、地形特点；所在河流施工期间的灌溉、贡税、通航、过木等要求；水工建筑物的组成和布置；施工方法与施工布置；当地材料供应条件等。

（四）施工导流的设计任务：综合分析研究上述因素，在保证满足施工要求和用水要求的前提下，正确选择导流标准，合理确定导流方案，进行临时结构物设计，正确进行建筑物的基坑排水。

（五）施工导流的基本方法：（六）基本方法有两种：1.全段围堰导流法；2.分段围堰导流法。

二.施工导流的全段围堰法：（一）基本概念：首先利用围堰拦断河床，将河水逼向在河床以外临时修建的泄水建筑物，并流往下游。

因此，该法也叫河床外导流法。

（二）基本做法：全段围堰法是在河床主体工程的上、下游一定距离的地方分别各建一道烂河围堰，使河水经河床以外的临时或者永久性泄水道下泄，主体工程就可以在排干的基坑中施工，待主体工程建成或者接近建成时，再将临时泄水道封堵。

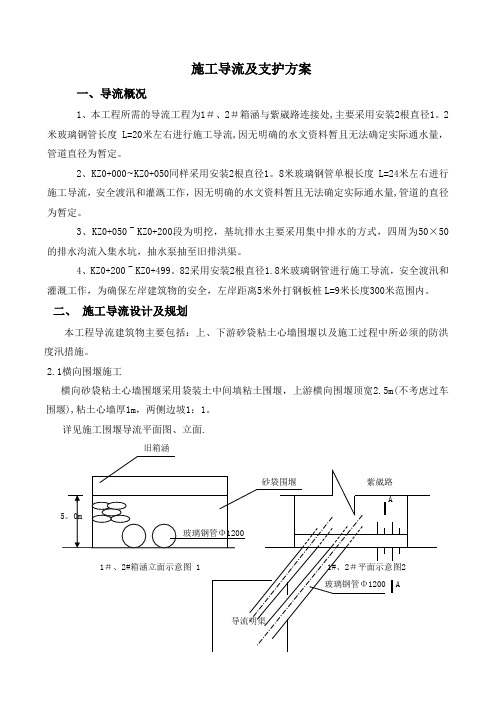

施工导流及支护方案一、导流概况1、本工程所需的导流工程为1＃、2＃箱涵与紫崴路连接处,主要采用安装2根直径1。

2米玻璃钢管长度L=20米左右进行施工导流,因无明确的水文资料暂且无法确定实际通水量，管道直径为暂定。

2、KZ0+000~KZ0+050同样采用安装2根直径1。

8米玻璃钢管单根长度L=24米左右进行施工导流，安全渡汛和灌溉工作，因无明确的水文资料暂且无法确定实际通水量,管道的直径为暂定。

3、KZ0+050～KZ0+200段为明挖，基坑排水主要采用集中排水的方式，四周为50×50的排水沟流入集水坑，抽水泵抽至旧排洪渠。

4、KZ0+200～KZ0+499。

82采用安装2根直径1.8米玻璃钢管进行施工导流，安全渡汛和灌溉工作，为确保左岸建筑物的安全，左岸距离5米外打钢板桩L=9米长度300米范围内。

二、施工导流设计及规划本工程导流建筑物主要包括：上、下游砂袋粘土心墙围堰以及施工过程中所必须的防洪度汛措施。

2.1横向围堰施工横向砂袋粘土心墙围堰采用袋装土中间填粘土围堰，上游横向围堰顶宽2.5m(不考虑过车围堰),粘土心墙厚1m，两侧边坡1：1。

详见施工围堰导流平面图、立面.旧箱涵上游侧下游侧A—-A剖面3（1＃、2＃箱涵、KZ0+000~KZ0+050处与旧涵洞连接断面）注:（）内为KZ0+000～KZ0+050与旧涵洞管道尺寸2。

2纵向管道施工KZ0+200~KZ0+334。

89Φ1200（Φ1800)玻璃钢管管道剖面图示4钢板桩之间连接形式KZ0+200～KZ0+449.82段导流和左岸钢板桩支断面示意图5KZ0+499.82 砂袋围堰2根Φ1800玻璃钢管KZ0+334。

89拟建挡墙前沿线左岸钢板桩支护线KZ0+200 砂袋围堰KZ0+200~KZ0+449。

82段导流和左岸钢板桩支平面示意图62。

3基坑排水基坑排水工作分：施工初期排水（包括基坑积水、降水、围堰及基础渗水)和施工过程中的经常性排水(包括围堰及基础渗水、降水和施工废水).本工程采用围堰保护下全断面施工，基坑开挖后排水主要是围堰形成后基坑水,利用四台HL150—210—18离心水泵进行抽水,基坑积水考虑2天排干。

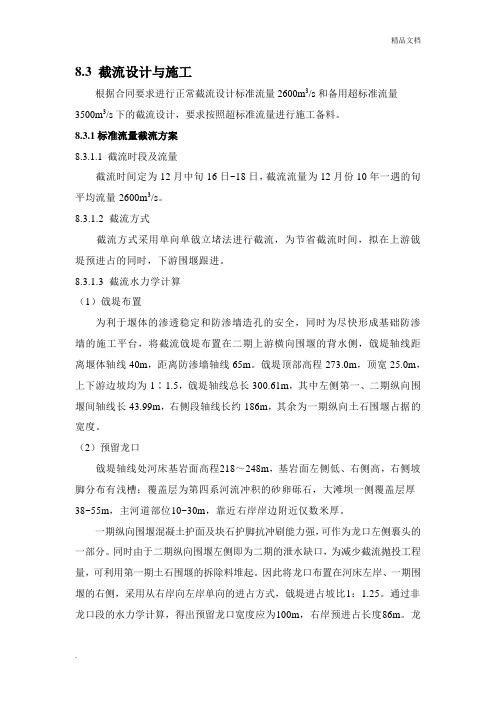

8.3 截流设计与施工根据合同要求进行正常截流设计标准流量2600m3/s和备用超标准流量3500m3/s下的截流设计，要求按照超标准流量进行施工备料。

8.3.1标准流量截流方案8.3.1.1 截流时段及流量截流时间定为12月中旬16日~18日，截流流量为12月份10年一遇的旬平均流量2600m3/s。

8.3.1.2 截流方式截流方式采用单向单戗立堵法进行截流，为节省截流时间，拟在上游戗堤预进占的同时，下游围堰跟进。

8.3.1.3 截流水力学计算（1）戗堤布置为利于堰体的渗透稳定和防渗墙造孔的安全，同时为尽快形成基础防渗墙的施工平台，将截流戗堤布置在二期上游横向围堰的背水侧，戗堤轴线距离堰体轴线40m，距离防渗墙轴线65m。

戗堤顶部高程273.0m，顶宽25.0m，上下游边坡均为1∶1.5，戗堤轴线总长300.61m，其中左侧第一、二期纵向围堰间轴线长43.99m，右侧段轴线长约186m，其余为一期纵向土石围堰占据的宽度。

（2）预留龙口戗堤轴线处河床基岩面高程218～248m，基岩面左侧低、右侧高，右侧坡脚分布有浅槽；覆盖层为第四系河流冲积的砂卵砾石，大滩坝一侧覆盖层厚38~55m，主河道部位10~30m，靠近右岸岸边附近仅数米厚。

一期纵向围堰混凝土护面及块石护脚抗冲刷能力强，可作为龙口左侧裹头的一部分。

同时由于二期纵向围堰左侧即为二期的泄水缺口，为减少截流抛投工程量，可利用第一期土石围堰的拆除料堆起。

因此将龙口布置在河床左岸、一期围堰的右侧，采用从右岸向左岸单向的进占方式，戗堤进占坡比1：1.25。

通过非龙口段的水力学计算，得出预留龙口宽度应为100m，右岸预进占长度86m。

龙口布置型式详见图8.3-1。

（3）龙口水力计算根据戗堤轴线断面的地形条件、导流洞分流能力，计算不同龙口宽度对应的水力学参数，据此划分龙口分区及计算抛投备料。

计算结果详见表8.3-1。

表8.3-1龙口段水力学指标计算表龙口宽度 上游 水位 龙口 泄流量 龙口水深 龙口水面 平均宽度 龙口 落差单宽 流量q龙口 流速 抛投 粒径 龙口水流 单宽能量(m)(m)(m 3/s)h/m(m)(m) m 3/(s.m) v(m/s) d(m) (t.m/(s.m))100 268.920 745.00 8.11 56.19 0.17 13.26 1.63 0.11 2.70 90 269.020 663.00 7.06 50.29 0.27 13.18 1.87 0.14 4.27 80 269.120 578.00 5.80 45.65 0.37 12.66 2.18 0.19 5.62 70 269.200 490.00 4.88 40.96 0.45 11.96 2.45 0.24 6.46 60 269.300 409.00 4.47 33.00 0.55 12.39 2.77 0.31 8.18 50 269.430 313.00 4.09 24.57 0.68 12.74 3.11 0.39 10.39 40 269.540 200.00 3.60 17.04 0.79 11.74 3.26 0.43 11.13 30 269.720 68.00 1.30 13.69 0.97 4.97 3.82 0.59 5.78 20 269.780 12.50 0.60 7.83 1.03 1.60 2.66 0.29 1.97经截流水力学计算可知，龙口宽度为30m 时，龙口流速达到最大，为3.82m/s ，最大龙口落差为1.03m ，最大单宽能量为11.13t.m/(s.m)，抛投体最大粒径0.59m ，最大块石重量为0.28t 。

解析施工导流风险分析与计算雨补水库在云南省红河州境内，距离弥勒县弥阳镇12公里处，它被当地人称为是云南的小三峡。

是一座以灌溉为主、并兼用于防洪、发电和旅游等公共效益的中型水库。

这是一座人工与自然融合相当完美的水库，每年都会吸引大量的游客来水库观光，欣赏这里的优秀的生态环境和自然风光。

雨补水库因为地处于低纬度的高原盆地，低处河谷丘陵地带，所以在这里每年温差非常小，但是每天的日温差却非常大，可以达到早上温度25℃，但是到了晚上却只有2℃的情况。

雨补水库多年平均降水量都在900mm以上，从5月开始到10月是这里的雨季，湿度高达74%。

水库河道全长73km且由于河谷狭长，是典型的“V”型河槽。

对于雨补水库的水利枢纽工程，导流明渠和上流围堰是两道重要的工序。

导流工程可以为施工创造干地条件，上流围堰可以保证施工期间坝体的稳定。

一、施工导流施工导流在修筑水利水电工程中，是为了让水位降低露出水中建筑物，让施工人员在干地条件下进行施工。

大致方式是在上游处合理选择位置，建造上流围堰，通过围堰来保护基坑，并将水流引向预定的下流河段。

（一）导流概况雨补水库枢纽工程在水库上游右岸建造输水隧洞和导流泄洪隧洞，在左岸建造敞开式的溢洪道。

导流隧洞的设置根据输水隧洞设置，将两洞设置为平行，平行距离设置为27m，两洞口的高差为19m，全场为480m。

在出口段形成一个宽3m，墙高为3.7m的无压洞。

由于施工导流围堰将会设于水库上游的坝上，所以导流明渠将连接导流隧洞进口。

（二）导流方式由于雨补水库大坝地处于河谷狭长地带，所以根据大坝地质条件，可设计为粘土心墙风化料坝，而施工导流方式则采用隧洞式导流。

另外由于坝体高度不高，且施工场地狭窄，所以施工中可能遇到困难，比如枢纽的布置存在难度。

所以应该采用隧洞式导流与后期泄洪相结合的处理方式。

（三）施工导流的危险性施工导流工作由于在水坝上流河段进行，所以由于地貌、气象的随机性，我们会很难确定天然河流中的洪水过程和洪峰流量。

（四）设计计算书 1、施工导流水力计算一期围堰高程的设计河流行进流速v 0=Q/A=3380/4408=0.77m/s束窄河床平均流速v c =Q/ε(A -A 1)=3380/0.95(4408-2204)=1.61 m/s 水位雍高m g v v Z c 154.09.81×277.09.81×2×85.061.122g φ2220222=-=-= 一期上游围堰设计围堰高程H u =h d +z+h a +δ=85.6+0.154+0.424+0.5=86.678m 一期下游围堰设计围堰高程H d =h d +h a +δ=85.6+0.424+0.5=86.524m 二期围堰高程的设计一期下游围堰设计围堰高程H d =h d +h a +δ=82.362+0.424+0.5=83.286m 二期上游围堰设计2.395386621055.162.114.324.34/622Re 62=⨯⨯⨯⨯==-υvdRe>2320时为紊流。

81.017.1024.8===χAR 巴甫洛夫斯基公式yR nC 1=，当R<1.0m 时，164.0012.05.15.1===n y 5.8081.0012.01164.0=⨯=C 谢才公式RJ CA vA Q RJ C v ===,，改写后得l R A C Q l R C v h f 22222==，此式与达西—魏斯巴赫公式gv R l h f 242λ=，可得λg C 8=，可推出0121.05.8081.98822=⨯==C g λ 短管自由出流00221gH A A gH dlvA Q c μζλα=++==∑∑式中746.05.024.3800121.0111=+⨯+=++=∑ζλαμdlcm g A Q H c 65.3281.9224.8746.05.155222=⨯⎪⎭⎫ ⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛=μ,水位高程大于溢洪道堰顶高程，所以要进行隧洞和溢洪道联合泄流计算。

施工导流措施费1. 引言在进行建筑施工或公共工程时，施工期间可能会对周围道路、行人和交通产生一定的影响。

此时，需要采取一些导流措施来保证施工期间的交通畅通和安全。

这些导流措施需要进行相关费用的支出，即施工导流措施费。

本文将从以下几个方面对施工导流措施费进行介绍：施工导流措施费的定义、费用计算方式、费用管理和支付方式。

2. 施工导流措施费的定义施工导流措施费是指在建筑施工或公共工程期间，为了保证交通畅通和安全所采取的导流措施所涉及的费用。

导流措施可能包括但不限于：设置交通标志、引导标线、设置临时路障、设置临时交通信号灯等，这些措施可以有效地指引行人和交通流向安全的方向，减少交通事故的发生。

3. 费用计算方式施工导流措施费的计算方式通常是根据具体施工方案来确定的。

计算方法可能根据施工措施的类型和施工地点的特殊情况而有所不同。

下面是一些常见的费用计算方式：3.1 固定费用有些施工导流措施费会按固定费用进行计算，无论项目的规模大小或施工时间的长短都不会变化。

3.2 变动费用还有一些施工导流措施费是根据实际施工情况的变化而动态调整的。

例如，施工期间交通流量的增加或减少可能会导致费用的调整。

3.3 工程量法工程量法是一种常见的施工导流措施费的计算方式。

通过根据实际施工过程中所采取的导流措施的类型和数量，计算出相应的费用，并进行支付。

4. 费用管理为了保证施工导流措施费的合理支出和管理，需要建立相应的费用管理机制。

4.1 预算编制施工导流措施费的预算编制是整个费用管理的起点。

预算编制应该根据具体施工方案和导流措施的类型、数量以及施工时间进行合理估算。

4.2 费用核实在施工过程中，应进行费用核实，确保实际支出的费用与预算相符合，以避免费用过高或过低的情况。

4.3 费用审批施工导流措施费的支出需要经过相关部门的审批程序，以确保费用的合理性和合规性。

4.4 费用记录和报销在施工导流措施费的管理中，需要对相关费用进行记录和报销，以便后续的审计和查核。

施工导流方案本标段工程包括水利工程和景观工程两部分，设计范围从全长1914米的地方开始。

水利工程包括堤防加高帮宽、堤顶道路、河道清淤、河槽疏挖和边坡防护等，景观工程包括绿化和园建等。

在施工期间，河道内有水流通过，因此需要导流施工的工程项目计划安排在非汛期11月至次年4月施工。

采用明渠导流施工，导流建筑物采用开挖明渠进行导流。

导流方案采用在原河槽中心线处开挖明沟的方式进行导流施工，开挖出的土体堆放到明渠两侧形成围堰。

明渠结构尺寸为：底宽为2.0m，渠道深为1.5m，临水边坡为1:1，围堰顶宽为1.5m。

在施工时，需采取降排水措施，保证基础工程处于干地施工。

降排水采取在护脚基础外开挖截渗沟，每隔50m开挖一集水井，安装潜水泵，将渗水排到导流明渠中。

为了彻底切断河水的渗透，必要时可在围堰一侧用粘土填筑一道防渗体，阻当河水渗入到施工现场。

围堰安排专人进行巡视，尤其是下雨时，加强巡查。

另外准备1000个编织袋，以防河水突涨时，用编织袋装土，码放在围堰靠近临河侧，当做子埝，防止河水通过堰顶灌进作业区。

为了合理利用资源，避免浪费，将工程划分成工区，每个工区长度约为500m，施工时，先从上游往下游进行，每个工区先进行下部的护脚基础施工，等护脚基础完成，并超过设计河底1m时，即可转入下一个工区进行施工，科学合理分配使用资源。

导流工程的设计和施工应满足主体工程施工需要，根据主体工程的施工工期要求，安排导流工程开始施工的时间、完成导流工程的时间和基坑开挖等主体工程开始施工的进度计划。

本工程计划在非汛期进行施工，以缩短工期并保证施工任务的完成。

为此，各主体需要在一个枯水期内完成全部施工任务。

根据实测和径流分析，我们拟采用明渠导流施工。

具体来说，在河道中心处开挖导流明渠，并在坡脚处开挖一截渗沟，将原河床及基础渗出的水集中起来，用水泵排到导流明渠中，以保证基坑处于干地，创造干地施工条件。

待基础部分全部按照设计图纸施工完成后，我们将用挖掘机拆除围堰。

2F312000水利水电工程施工导流2F312010导流一、施工导流施工导流是指在河床中修筑围堰围护基坑，并将河道中各时期的上游来水量按预定的方式导向下游，以创造干地施工的条件。

施工导流贯穿于整个工程施工的全过程，是水利水电工程总体设计的重要组成部分，是选定枢纽布置、永久建筑物形式、施工程序和施工总进度的重要因素。

二、导流方案为了解施工导流问题，必须施工导流方案，施工导流设计的任务是分析当地的自然条件、工程特性和其他行业对水资源的需求来选择导流方案，划分导流时段，选定导流标准和导流设计流量，确定导流建筑物的形式、布置、构造和尺寸，拟定导流建筑物的修建、拆除、封堵的施工方法，拟定河道截流、拦洪度汛和基坑排水的技术措施，通过技术经济比较，选择一个最经济合理的导流方案。

三、导流标准导流标准就是选定导流设计流量的标准。

导流设计流量是选择导流方案、确定导流建筑物的主要依据。

施工期可能遇到的洪水，是一个随机事件。

如果标准太低，不能保证工程施工安全；反之，则使导流工程设计规模过大，不仅增加导流费用，而且可能因其规模太大以至无法按期完成，造成工程施工的被动局面。

因此，导流标准的确定，应结合风险度分析，使所选标准经济合理。

导流标准是根据导流建筑物的保护对象、失事后果、使用年限和工程规模等指标，划分导流建筑物的级别（3~5 级），再根据导流建筑物的级别和类型，并结合风险度分析，确定相应的洪水标准。

洪水标准的确定，还应考虑上游梯级水库的影响和调蓄作用。

导流标准还包括坝体施工期临时度汛洪水标准和导流泄水建筑物封堵后坝体度汛洪水标准。

四、导流时段导流时段就是按照导流的各个施工的阶段划分的延续时间。

导流时段的划分，实际上就是解决主体建筑物在整个施工过程中各个时段的水流控制问题，也就是确定工程施工顺序、施工期间不同时段宣泄不同的导流流量的方式，以及与之相适应的导流建筑物的高程和尺寸。

因此，导流时段的确定，与河流的水文特征、主体建筑物的布置与形式、导流方案、施工进度有关。

降水导流施工方案1、概述1.1工程概况本标段交叉建筑物分布共计44处、66座。

具体为：分水闸1座、节制闸2处（座）、桥梁16座（公路桥3座、生产桥13座）、涵闸18座、倒虹吸7座、附属涵闸19座、附属倒虹吸1座、穿路涵2座。

1.2水文气象输水工程沿线地下水为第四系孔隙潜水，分布于沿线第四系松散沉积层中。

主要受大气降水补给；临黄河段接收黄河水的侧渗补给。

地下水埋藏深度受地形和引水影响。

勘探期间，地下水埋深一般0.9～7.8m，局部深达8.56～10.08m。

地下水位年变幅2.0～4.0m左右。

本标段桩号（24+600～36+813）为缓平坡地与河槽洼地相间段。

鲁北段小运河输水工程输水规模50m3/s，**倒虹吸设计输水量50m3/s，5年一遇排涝流量72.0m3/s，20年一遇防洪流量143m3/s。

经现场实际了解，位山***日常输水量65 m3/s，于每年的9月中旬到次年6月中旬向天津河北供水。

1.3施工期设计洪水根据输水河道工程设计第二册施工*标施工图纸，施工工程时段分别按10月～次年5月和11月～次年4月两种情况考虑，进行施工期设计洪水分析计算。

施工期洪水标准为10年一遇。

******节制闸施工期10年一遇洪水流量（10月～次年5月）为9.9 m3/s，（11月～次年4月）为4.1m3/s。

2、编制依据（1）《南水北调东线一期鲁北段****工程施工组织设计》（2）南水北调东线一期鲁北段****工程招标技术文件（3）南水北调东线一期鲁北段****工程输水工程施工图纸（4）《南水北调****工程施工导流及降排水方案专家咨询意见》（5）现场踏勘了解的情况3、施工布置3.1道路布置利用河道两岸已有道路和施工便道，左、右岸以现有三座公路桥和施工过程中围堰堰顶作为连接道路，满足施工需要。

下河道和基坑专门修筑施工便道。

3.2 施工用电施工降排水用电以利用当地社会电为主，以30kw/50kw发电机为辅，根据施工实际需要现场适当调配。
