精心整理六盘水市月照（青岗坡）水厂管网一期工程DN600球墨铸铁管施目录一、工程概况 (2)二、工程难点与特点 (2)三、施工所执行的规范及标准 (2)四、施工方法 (2)五、冬雨季施工方案 (9)六、施工进度计划及保证措施 (11)七、健康、安全、环境保证措施及管理体系 (15)八、拟投入的主要施工机械设备表 (22)九、劳动力计划表 (24)一、工程概况（一）工程简介本工程为六盘水市月照（青岗坡）水厂管网工程，建设地点位于六盘水市。
本次施工方案主要是六盘水市月照（青岗坡）水厂管网工程一期支管DN600球墨铸铁管施123456四、施工方法（一）管道工程施工测量1、管道工程测量的准备工作。
（1）熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。
（2）熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况。
（3）根据管道平面图和已有控制点，并结合实际地形，作好实测数据的计算整理，并绘制测量图。
2、管道中线定位及高程控制测量。
（时，，（水准点选在旧建筑墙角、台阶和基岩等处。
如无适当的地物，应提前埋设临时标桩作为水准点。
临时水准点应根据iii等水准点敷设，其精度不得低于iv等水准。
临时水准点间距：自流管道和架空管道200m，其他管线300m。
（二）现场土石方开挖及放坡1、在施工前详细复查山丘工程地质资料，包括原有水池边界线、山土石边界线、岩层深度、岩层破碎程度等。
2、根据设计横断面的边坡坡比（1：0.3）、碎落台宽度1m，自甲方所定基底高程起以上每5m一个碎落台、宽度1m，准确计算山体的开挖线，并进行测量放样。
3、石方开挖。
山体坡式较陡，为避免直接开挖发生山体坍塌事故，在开挖的过程中挖掘机在山上沿坡顶线严格按照测量放样坡度进行开挖、并向下方倒运，为保证施工中边坡稳定和边坡防护的施工作业，采用阶梯法进行开挖，按设计要求的高（（1时采用吊车将铸铁管从摆放场地吊至管沟内。
吊装时，钢丝绳与铸铁管接触处用废旧橡胶垫隔以保护铸铁管和防腐层。
吊装钢绳应拴牢固，起吊和放下时的速度不宜太快，做到小心轻放，避免摔跌、碰撞管道。

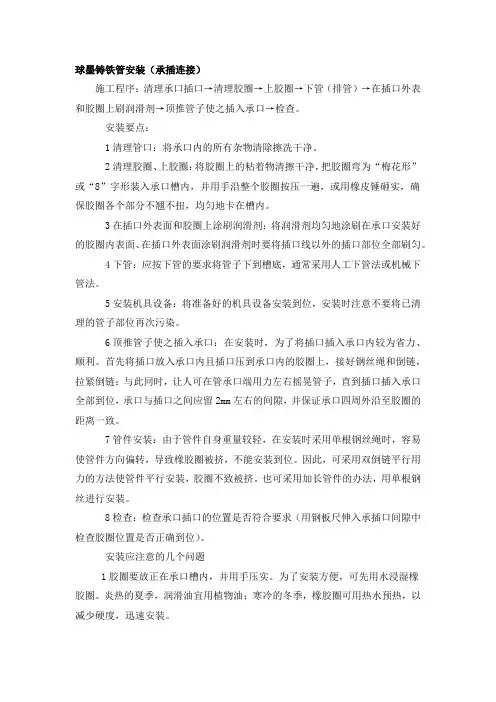

见附图：2、管道安装施工前，应用钢丝刷、绵纱布等仔细将承口内腔和插口端外表面的泥沙及其它异物清理干净，不得含有泥沙、油污及其它异物。
3、管道接口清理干净后，将随管配套的胶圈清理干净并捏成心脏形或“8”字形安放在承口内。
见附图：4、仔细检查胶圈安放位置是否正确，准确无误后用木锤沿管口内周围轻敲打，使胶圈完全安放在承口凹槽内。
见附图：5、胶圈安放完毕后用洗涤剂作润滑剂，将承口内胶圈和插口端充分湿润，起到润滑作用，管道承插安装时节约劳动力和减轻施工难度。
6、铸铁管在安装时采用由无缝钢管、钢绳和手板葫芦组成的三角架扒杆作少许起吊，起吊高度以铸铁管底高出垫层5cm为宜。
见附图：7、插口与承口管道中心线对准一致，在起吊管末端用撬棍（或千斤顶）将铸铁管向前撬，将插口插入承口，插入深度为插口处的两条标志线将铸铁管插到看不到第一条线，只看到第二条线的位置为止。
8、铸铁管承插施工完后卸下扒杆及工具，管道承插头处及中部立即回填50cm 厚碎石土，轻夯压实，避免铸铁管在施工时发生偏移。
9、重复上述操作步骤，安装球墨铸铁管。
10、检查井施工应与铸铁管安装相配合，安装完毕符合设计要求和施工规范规定后立即进行排水管闭水试验。
11、闭水试验合格后方可进行碎石土回填作业，回填土时分层回填，为避免过大的夯击力影响管道，第一层虚铺厚度不应小于1米，并采用低能量轻夯，以后每层虚铺厚度不小于500mm，采用低能量轻夯。
(六)安全措施1234567、用于安装时起吊的三角架扒杆必须牢固结实，保证要有足够的刚度、强度及稳定性。
钢绳、手板葫芦应每吊一次随即检查一遍，确保安全施工。
8、管道在运输、吊装过程中要加强保护，避免碰撞等使管道破损或损坏铸铁管防腐层。
9、施工过程中要注意安全施工，保证工程质量。
做到一次成优。
五、冬雨季施工方案本工程施工工期将会遇到雨季，将受温度、湿度、暴雨、等自然因素影响，为保证工程质量，必须采取季节性技术措施。
1、雨季安全防护措施雨季施工重点要解决好防雨淋、防积水、防水淹水泡、防风、防雷、防讯等问题，保持排水道路畅通等工作，尽量避免在不利条件下施工，针对工程特点制定专（1（2（3（4（3m（（2（（2）电缆沟的回填土严禁使用，垃圾土和冻土，而且也应进行分层夯实，防止使用过程中出现塌陷。
（3）应做好防滑、防砸工作，配备好防滑防砸鞋和相应的劳动保护用品保证施工人员的人身安全。
（4）现场内的各种材料、油漆、乙炔瓶、氧气瓶等存放场地要符合安全距离要求。
3、雨季施工注意事项（1）施工现场临设场地，施工生活区等场所要对场地地形、排水设施进行检查，查出隐患及时整改。
（2）各施工点对施工用电设施进行定期系统检查，内容为：线路绝缘、破损、老化、配电箱、盘、防雨遮盖、电闸开关壳体破漏等。
（3）施工机具设备，应搭设防雨篷，电器设备用铁皮或油毡遮盖，雨有应断开电源闸刀，雨后作业潮湿环境施工人员应穿绝缘鞋。
（4）风雨天禁止室外登高作业、带电作业、起吊设备作业。
（5）下雨前应对土槽沟防雨土堤进行检查修补，保证雨水不灌入沟槽内，雨后（1期40231（1参照本工程所使用的各种标准规范，依据国家法律法规有关规范、规定、公司相关制度及设计文件要求确保达到文件所规定的质量等级，安全环保标准。
（2）施工规范选用A、设计文件己明确规定时，按设计文件选用。
新版规范颁发后，提请建设单位决定，按建设单位决定执行。
B、若设计文件无明确规定时，由专业技术人员提出使用建议，技术质量科组织各个主管责任工程师审核后向建设单位书面申请，经同意后使用或者请建设单位选定执行规范。
2、质量因素控制措施围绕影响工程实体质量的施工人员素质、机具设备性能、材料(辅件)的质量状态、施工技术方案的科学合理性以及环境因素等五个方面，加强管理，以保证施工过程得到有效监控，为顾客提供质量优良的工程产品。
(1)施工管理及作业人员的控制A、质量检验和试验人员(包括质量检查人员、无损检测人员、理化试验人员)做BC质量。
D价”的激励机制和“质量一票否决，，的约束机制。
实行分项工程质量报检制度。
各施工队完成的分项工程在按劳动定额结算奖金前，必须向质检科报检，未报检或报检后存在质量问题未整改不得结算提取奖金。
对在质检科日常检查、项目组织的质量大检查和顾客组织的检查中，发现的质量问题及时通报批评和按规定处罚。
(2)机具设备控制A、机具设备配备的数量、种类、比例、生产能力、性能、精度等级必须持久、稳定的满足工序的工艺、技术、质量、工期、使用环境的要求，并在开工前按公司质量体系程序文件《生产和服务提供控制程序》对设备进行能力验证，达到规定要求方可开工。
B、检验测量试验设备控制按《监视和测量装置控制程序》进行，配备数量、种类、性能、精度等级必须满足测试任务的需要，对关键、特殊工序，要计算测量能力指数，以保证所选配的检验测量试验设备的测量范围和不确定度与要求的测量能力一致，建立管理台帐和周期检定校准计划，实行微机化管理，按规定检定校准，做到在用检验、测量和试验设备处于检定、校准合格状态，确保质量控制的准确性。
C、D。
(3)ABC、进货物资检验和试验。
进货物资检验和试验按《物资采购和顾客财产控制程序》进行。
由质检科根据供应科提供的物资计划编制《进货物资检验试验计划》，物资到货后由供应科组织质检、技术等部门实施检验和试验，同时对伴随物资的质量证明资料核查，合格后方可办理入库手续。
物资验收后按《物资采购和顾客财产控制程序》规定的已检待处理，己检合格、不合格三种状态进行标识，以防不合格材料进入施工现场。
对检查出的不合格品按规定进行隔离、标识、记录、评审、处置。
(4)施工方法控制A、编制先进合理的施工技术文件用于指导施工组织和作业。
开工前根据施工图、标准规范，结合本工程的特点，编制切实可行的施工组织设计、技术方案及关键工序作业指导书，用于指导施工组织和作业。
在编制施工方案时，力求做到施工程序合理、计划均衡、施工方法先进可行。
B、对施工组织设计、施工方案等技术文件按《文件控制程序》进行控制，保证各有关场所得到和使用相应文件和资料的有效版本，及时收回和销毁作废的技术文件，防止误用。
CD(5)AB进行。
（一）1、HSE管理方针全员参与，趋利避害，持续获得优良表现。
2、HSE管理目标严控各类事故隐患，杜绝重大事故发生；确保无死亡、无重伤事故，力求事故为零；不发生任何污染事故，环境影响控制在尽可能低的水平。
（二）HSE管理体系与职责1、项目成立以项目经理为第一责任人的健康、安全与环境管理(HSE)委员会，项目经理任委员会主任，由公司委派一名现场HSE监督员任副主任，各部门、施工队负责人为成员。
2、项目生产副经理分管健康、安全与环境管理工作，由项目工程科负责日常健康、安全、环境管理和监督检查，其它科室分工负责各要素。
施工队、班设兼职HSE监督员。
HSE管理体系见附图。
各项规章制度、措施的制定应保证其时效，并及时送达业主和监理单位。
对业主和监理单位有明确要求的制度和措施，及时办理报批手续。
（三）12（1（2（3（4（5（6）HSE提高培训。
具体执行《能力评价和培训管理程序》3、职业卫生、环境因素识别、评价与控制职业卫生环境因素识别、评价与控制参见执行《职业卫生、环境保护管理程序》。
4、风险评价与风险削减（1）风险评价项目部在组织施工前，成立HSE风险评价小组，对工程施工中存在的各项风险进行识别，确定所有可能存在的HSE风险，并对风险的严重程度进行评价和排序。
根据我公司在同类装置的施工经验，初步识别在工程施工中存在下表所列的风险，主要影响安全的风险因素如下表：有限空间、阻断道路、损毁植被及其他危险作业的作业许可制度，对规定的作业严格履行审批手续，取得作业许可，并认真落实预防措施，经过检查确认后，方能组织施工。
项目部按照公司的规定对以下作业实行内部的安全许可制度：1）动火作业2）高空作业3）挖掘作业4）有限空间作业5）吊装作业6）电气作业、7）放射检测作业C、在进行以上作业前，作业队应项目安全科申请作业许可，由安全科确定有关安全措施，施工队落实后，办理作业许可票。
D、项目安全组在确认相应的安全措施落实后，签发作业许可票，施工队方可进行作业。
E、本项目最大的风险是火灾及爆炸风险，严格实施动火作业区与生产运行区隔离措施，按要求搭设高度大于球罐总高2/3的防火墙，瓦楞铁搭接缝处封闭严密，罐区配备水管或蒸汽管道，相应数量的灭火器；更换阀门的管路如需要动火作业，除对管线进行冲洗吹扫外，还必须用盲板进行封堵，如果能拆除后移至安全区动火，决不在非安全区动火。
5AB HSEC中制定DHSEE001大限度地保护员工生命安全和财产，把事故的危害和对环境的影响减少到最低限度，避免公司声誉由此遭受影响，必须制定应急计划，建立应急领导小组，并经常与业主、医院、消防、公安保持联系，同时熟悉业主的应急反应程序，并严格执行。
