水闸的构成及分类

水闸介绍第一节概述水闸是一种低水头的水工建筑物，兼有挡水和泄水的作用，用以调节水位、控制流量，以满足水利事业的各种要求。

一、水闸的种类:1.按水闸所承担的任务分类:水闸的类型及位置示意图●节制闸（或拦河闸）：拦河或在渠道上建造。

枯水期用以拦截河道，抬高水位，以利上游取水或航运要求；洪水期则开闸泄洪，控制下泄流量。

位于河道上的节制闸称为拦河闸。

●进水闸：建在河道、水库或湖泊的岸边，用来控制引水流量，以满足灌溉、发电或供水的需要。

进水闸又称取水闸或渠首闸。

●分洪闸：常建于河道的一侧，用来将超过下游河道安全泄量的洪水泄入预定的湖泊、洼地，及时削减洪峰，保证下游河道的安全。

●排水闸：常建于江河沿岸，外河水位上涨时关闸以防外水倒灌，外河水位下降时开闸排水，排除两岸低洼地区的涝渍。

该闸具有双向挡水，有时双向过流的特点。

●挡潮闸：建在入海河口附近，涨潮时关闸不使海水沿河上溯，退潮时开闸泄水。

挡潮闸具有双向挡水的特点。

●排沙闸、排冰闸、排污闸：为排除泥沙、冰块、漂浮物等而设置的。

2.按闸室结构形式分类●开敞式水闸：闸室上面不填土封闭的水闸。

一般有泄洪、排水、过木等要求时，多采用不带胸墙的开敞式水闸，多用于拦河闸、排冰闸等；当上游水位变幅大，而下泄流量又有限制时，为避免闸门过高，常采用带胸墙的开敞式水闸，如进水闸、排水闸、挡潮闸多用这种形式。

●涵洞式水闸：闸（洞）身上面填土封闭的水闸，又称封闭式水闸。

涵洞式水闸常用于穿堤取水或排水的水闸。

洞内水流可以是有压的或者是无压的。

二．水闸的工作特点1.稳定方面：关门挡水时，水闸上、下游较大的水头差造成较大的水平推力，使水闸有可能沿基面产生向下游的滑动，为此，水闸必须具有足够的重力，以维持自身的稳定。

2.防渗方面：由于上下游水位差的作用，水将通过地基和两岸向下游渗流。

渗流会引起水量损失，同时地基土在渗流作用下，容易产生渗透变形。

严重时闸基和两岸的土壤会被淘空，危及水闸安全。

第六章水闸一、水闸的功能与分类水闸是一种利用闸门挡水和泄水的低水头水工建筑物，多建于河道、渠系及水库、湖泊岸边。

关闭闸门，可以拦洪、挡潮、抬高水位以满足上游引水和通航的需要；开启闸门，可以泄洪、排涝、冲沙或根据下游用水需要调节流量。

水闸在水利工程中的应用十分广泛。

二、水闸的组成部分水闸一般由闸室、上游连接段和下游连接段三部分组成1、闸室是水闸的主体，包括：闸门、闸墩、边墩(岸墙)、底板、胸墙、工作桥、交通桥、启闭机等。

2、上游连接段，包括：两岸的冀墙和护坡以及河床部分的铺盖，有时为保护河床免受冲刷加做防冲槽和护底。

用以引导水流平顺地进入闸室，保护两岸及河床免遭冲刷，并与闸室等共同构成防渗地下轮廓，确保在渗透水流作用下两岸和闸基的抗渗稳定性。

3、下游连接段，包括：护坦、海漫、防冲槽以及两岸的翼墙和护坡等。

用以消除过闸水流的剩余能量．引导出闸水流均匀扩散，调整流速分布和减绥流速，防止水流出闸后对下游的冲刷。

第二节闸址选择和闸孔设计水闸的防渗、排水设计水闸建成后，由于上、下游水位差，在闸基及边墩和翼墙的背水一侧产生渗流。

渗流对建筑物不利，主要表现为：①降低了闸室的抗滑稳定及两岸翼墙和边墩的侧向稳定性；②可能引起地基的渗透变形，严重的渗透变形会使地基受到破坏，甚至失事；③损失水量；④使地基内的可溶物质加速溶解。

防渗、排水设计的任务在于拟定水闸的地下轮廓线和做好防渗、排水设施的构造设计。

一、水闸的防渗长度及地下轮廓的布置(一)防渗长度的确定不透水的铺盖、板桩及底扳与地基的接触线，即是闸基渗流的第一很流线，称为地下轮廓线，其长度即为水闸的防渗长度。

根据《水闸设计规范》(SDl33—84)规定，为保证水闸安全，所需的防渗长度可按式(6—3)拟定。

(二)地下轮廓的布置水闸的地下轮廓可依地基情况并参照条件相近的已建工程的实践经验进行布置。

1、按照防渗与排水相结合的原则：①在上游侧采用水平防渗，如：铺盖；或垂直防渗，如：齿墙、板桩、混凝土防渗墙、灌浆帷幕等．延长渗径以减小作用在底板上的渗透压力．降低闸基渗流的平均坡降；②在下游侧设置排水反滤设施．如：面层排水、排水孔、减压井与下游连通，使地基渗水尽快排出．防止在渗流出口附近发生渗透变形。

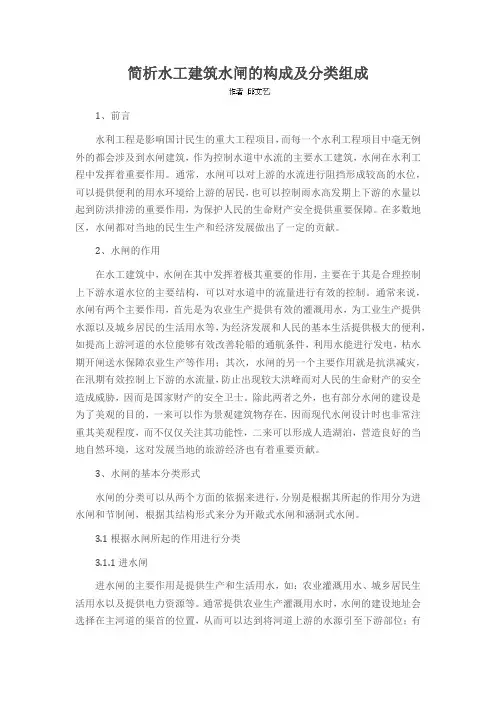

简析水工建筑水闸的构成及分类组成1、前言水利工程是影响国计民生的重大工程项目，而每一个水利工程项目中毫无例外的都会涉及到水闸建筑，作为控制水道中水流的主要水工建筑，水闸在水利工程中发挥着重要作用。

通常，水闸可以对上游的水流进行阻挡形成较高的水位，可以提供便利的用水环境给上游的居民，也可以控制雨水高发期上下游的水量以起到防洪排涝的重要作用，为保护人民的生命财产安全提供重要保障。

在多数地区，水闸都对当地的民生生产和经济发展做出了一定的贡献。

2、水闸的作用在水工建筑中，水闸在其中发挥着极其重要的作用，主要在于其是合理控制上下游水道水位的主要结构，可以对水道中的流量进行有效的控制。

通常来说，水闸有两个主要作用，首先是为农业生产提供有效的灌溉用水，为工业生产提供水源以及城乡居民的生活用水等，为经济发展和人民的基本生活提供极大的便利，如提高上游河道的水位能够有效改善轮船的通航条件，利用水能进行发电，枯水期开闸送水保障农业生产等作用；其次，水闸的另一个主要作用就是抗洪减灾，在汛期有效控制上下游的水流量，防止出现较大洪峰而对人民的生命财产的安全造成威胁，因而是国家财产的安全卫士。

除此两者之外，也有部分水闸的建设是为了美观的目的，一来可以作为景观建筑物存在，因而现代水闸设计时也非常注重其美观程度，而不仅仅关注其功能性，二来可以形成人造湖泊，营造良好的当地自然环境，这对发展当地的旅游经济也有着重要贡献。

3、水闸的基本分类形式水闸的分类可以从两个方面的依据来进行，分别是根据其所起的作用分为进水闸和节制闸，根据其结构形式来分为开敞式水闸和涵洞式水闸。

3.1根据水闸所起的作用进行分类3.1.1进水闸进水闸的主要作用是提供生产和生活用水，如：农业灌溉用水、城乡居民生活用水以及提供电力资源等。

通常提供农业生产灌溉用水时，水闸的建设地址会选择在主河道的渠首的位置，从而可以达到将河道上游的水源引至下游部位；有时候也会选择建设在主要的江、河水道的主出水口位置作为分水闸使用，这样在水道的水位处在较高水平时可以通过水闸控制流量或者关闭水闸来避免大量水流对冲毁农田，同时，在干旱时期，可以开启水闸增加农业用水量的供应从而为农业生产提供用水的保障。

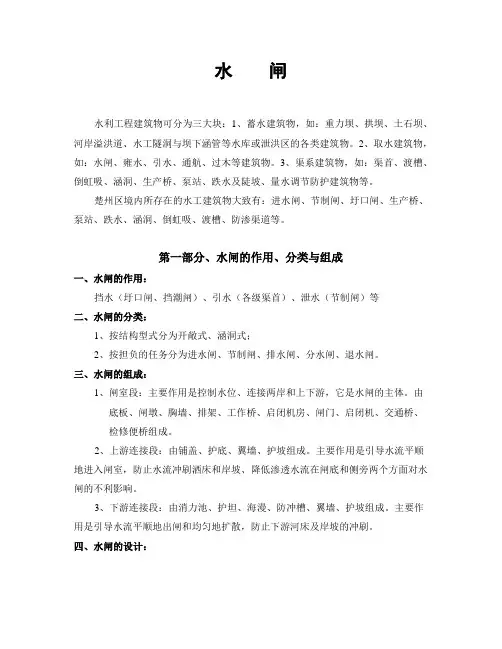

水闸水利工程建筑物可分为三大块：1、蓄水建筑物，如：重力坝、拱坝、土石坝、河岸溢洪道、水工隧洞与坝下涵管等水库或泄洪区的各类建筑物。

2、取水建筑物，如：水闸、雍水、引水、通航、过木等建筑物。

3、渠系建筑物，如：渠首、渡槽、倒虹吸、涵洞、生产桥、泵站、跌水及陡坡、量水调节防护建筑物等。

楚州区境内所存在的水工建筑物大致有：进水闸、节制闸、圩口闸、生产桥、泵站、跌水、涵洞、倒虹吸、渡槽、防渗渠道等。

第一部分、水闸的作用、分类与组成一、水闸的作用：挡水（圩口闸、挡潮闸）、引水（各级渠首）、泄水（节制闸）等二、水闸的分类：1、按结构型式分为开敞式、涵洞式；2、按担负的任务分为进水闸、节制闸、排水闸、分水闸、退水闸。

三、水闸的组成：1、闸室段：主要作用是控制水位、连接两岸和上下游，它是水闸的主体。

由底板、闸墩、胸墙、排架、工作桥、启闭机房、闸门、启闭机、交通桥、检修便桥组成。

2、上游连接段：由铺盖、护底、翼墙、护坡组成。

主要作用是引导水流平顺地进入闸室，防止水流冲刷洒床和岸坡、降低渗透水流在闸底和侧旁两个方面对水闸的不利影响。

3、下游连接段：由消力池、护坦、海漫、防冲槽、翼墙、护坡组成。

主要作用是引导水流平顺地出闸和均匀地扩散，防止下游河床及岸坡的冲刷。

四、水闸的设计：主要有型式的布置、水力计算、防渗计算、稳定计算、结构计算、配套设备选型等工作内容。

图纸出来后再进行预算编制。

第二部分、水闸施工水利工程施工是一门理论与实践紧密结合的专业课。

它是在总结前人施工建设先进经验的基础上，从施工机械、施工技术、施工组织与管理等方面，研究多快好省进行水利水电工程建设规律的一门科学。

水利水电工程建设，分为勘测、规划、设计、施工、运行管理几个过程。

各个阶段有分工，又有联系，相辅相成。

施工阶段起着将规划、设计方案转变为工程实体的作用。

水利工程施工这门学科的主要特征：一是实践性，要求通过施工实践，检验规划设计的方案，使工程完建并投入使用，这就要求理论结合实际，因时因地分析问题和解决问题；二是综合性，要求在施工过程中，既要领会规划设计的意图，又要根据现场施工条件和水利水电建设的方针政策，优质快速地进行工程建设，这就要求综合运用与水利水电建设有关的科学技术和组织管理方面的经验和知识，使问题行到完满的解决。

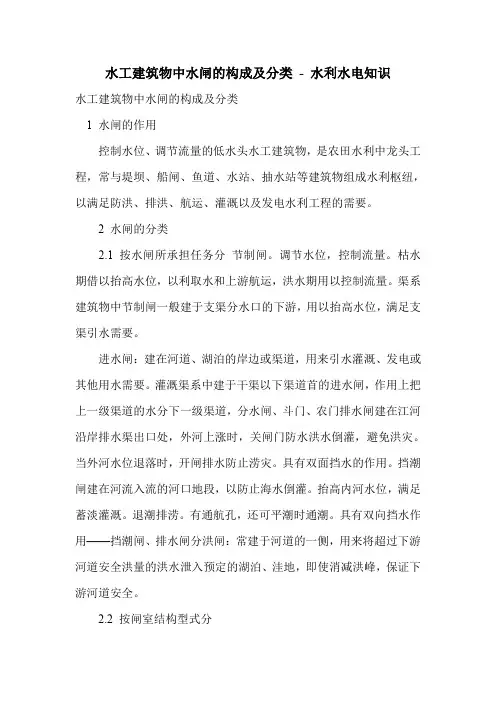

水工建筑物中水闸的构成及分类- 水利水电知识水工建筑物中水闸的构成及分类1 水闸的作用控制水位、调节流量的低水头水工建筑物，是农田水利中龙头工程，常与堤坝、船闸、鱼道、水站、抽水站等建筑物组成水利枢纽，以满足防洪、排洪、航运、灌溉以及发电水利工程的需要。

2 水闸的分类2.1 按水闸所承担任务分节制闸。

调节水位，控制流量。

枯水期借以抬高水位，以利取水和上游航运，洪水期用以控制流量。

渠系建筑物中节制闸一般建于支渠分水口的下游，用以抬高水位，满足支渠引水需要。

进水闸：建在河道、湖泊的岸边或渠道，用来引水灌溉、发电或其他用水需要。

灌溉渠系中建于干渠以下渠道首的进水闸，作用上把上一级渠道的水分下一级渠道，分水闸、斗门、农门排水闸建在江河沿岸排水渠出口处，外河上涨时，关闸门防水洪水倒灌，避免洪灾。

当外河水位退落时，开闸排水防止涝灾。

具有双面挡水的作用。

挡潮闸建在河流入流的河口地段，以防止海水倒灌。

抬高内河水位，满足蓄淡灌溉。

退潮排涝。

有通航孔，还可平潮时通潮。

具有双向挡水作用——挡潮闸、排水闸分洪闸：常建于河道的一侧，用来将超过下游河道安全洪量的洪水泄入预定的湖泊、洼地，即使消减洪峰，保证下游河道安全。

2.2 按闸室结构型式分开敞式水闸和涵洞式水闸。

3 水闸的组成：上游连接段、闸室段、下游连接段3.1 上游连接段作用将上游来水平顺地引进闸室，同时起防冲、防渗、挡土等作用。

3.2 上游连接段组成上游翼墙：引导水流平顺进闸。

铺盖：起防渗作用，并要起防冲作用。

护坡、护底：保护河岸和河床不受冲刷。

上游防冲槽：保护护岸头部，防止河床冲刷而护底方向发展。

3.3 下游连接段包括消力池、海漫、下游防冲槽、下游翼墙及护坡等（使水流经有效消能后平顺流出闸室，与下游河床段连接）。

消力池：紧接闸室布置，具有形成水跃和保护水跃范围内河床允许受冲刷作用，是消能的主要措施。

海漫：布置在消力池后面，继续消除余能，调整流速分布，用块石砌成。

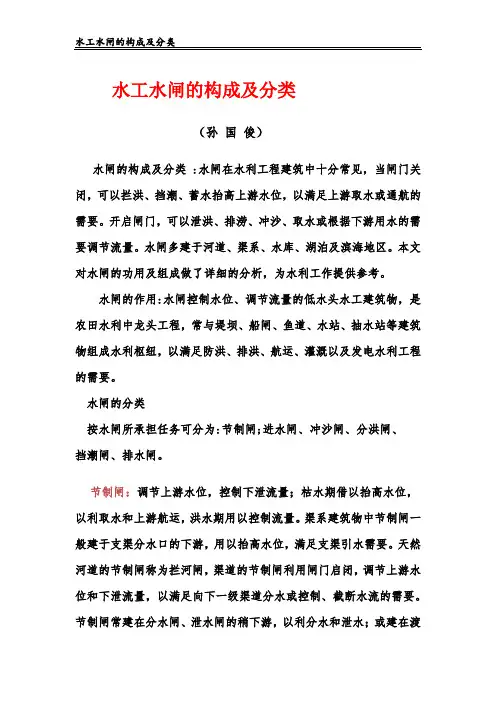

水工水闸的构成及分类（孙国俊）水闸的构成及分类 :水闸在水利工程建筑中十分常见，当闸门关闭，可以拦洪、挡潮、蓄水抬高上游水位，以满足上游取水或通航的需要。

开启闸门，可以泄洪、排涝、冲沙、取水或根据下游用水的需要调节流量。

水闸多建于河道、渠系、水库、湖泊及滨海地区。

本文对水闸的功用及组成做了详细的分析，为水利工作提供参考。

水闸的作用:水闸控制水位、调节流量的低水头水工建筑物，是农田水利中龙头工程，常与堤坝、船闸、鱼道、水站、抽水站等建筑物组成水利枢纽，以满足防洪、排洪、航运、灌溉以及发电水利工程的需要。

水闸的分类按水闸所承担任务可分为:节制闸;进水闸、冲沙闸、分洪闸、挡潮闸、排水闸。

节制闸：调节上游水位，控制下泄流量；枯水期借以抬高水位，以利取水和上游航运，洪水期用以控制流量。

渠系建筑物中节制闸一般建于支渠分水口的下游，用以抬高水位，满足支渠引水需要。

天然河道的节制闸称为拦河闸，渠道的节制闸利用闸门启闭，调节上游水位和下泄流量，以满足向下一级渠道分水或控制、截断水流的需要。

节制闸常建在分水闸、泄水闸的稍下游，以利分水和泄水；或建在渡槽、倒虹吸管等的稍上游，以利控制输水流量和事故检修；并尽量与桥梁、跌水、陡坡等结合，以取得经济效益。

渠系节制闸的过水宽度要与上、下游渠道宽度相适应，以利于连接。

当采用轮灌时，节制闸上、下游渠道的设计流量相同，下游水位即为与设计流量相应的渠水位；当采用续灌时，节制闸上下游设计流量不同，水位需取相应流量的渠水位，但下游水位需计及下一级节制闸壅水的影响。

渠道节制闸多用开敞式，闸槛高程宜与渠底相平，采用平底宽顶堰，闸下消能防冲工程都比较简单，始流状态可依靠护坦上置的消力墩扩散水流，撞击消能。

上下游翼墙力求平顺，常采用扭曲面过渡，以减少水头损失。

在平原圩区的河渠上，在短距离内设置两个节制闸，俗称套闸，分级挡水，可起简易船闸的作用，既可解决好内外的交通运输，又可起到防洪排涝和控制水位的作用。

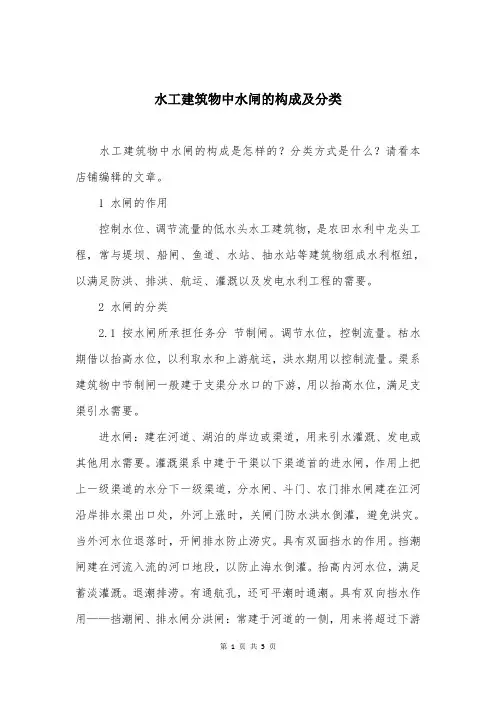

水工建筑物中水闸的构成及分类水工建筑物中水闸的构成是怎样的？分类方式是什么？请看本店铺编辑的文章。

1 水闸的作用控制水位、调节流量的低水头水工建筑物，是农田水利中龙头工程，常与堤坝、船闸、鱼道、水站、抽水站等建筑物组成水利枢纽，以满足防洪、排洪、航运、灌溉以及发电水利工程的需要。

2 水闸的分类2.1 按水闸所承担任务分节制闸。

调节水位，控制流量。

枯水期借以抬高水位，以利取水和上游航运，洪水期用以控制流量。

渠系建筑物中节制闸一般建于支渠分水口的下游，用以抬高水位，满足支渠引水需要。

进水闸：建在河道、湖泊的岸边或渠道，用来引水灌溉、发电或其他用水需要。

灌溉渠系中建于干渠以下渠道首的进水闸，作用上把上一级渠道的水分下一级渠道，分水闸、斗门、农门排水闸建在江河沿岸排水渠出口处，外河上涨时，关闸门防水洪水倒灌，避免洪灾。

当外河水位退落时，开闸排水防止涝灾。

具有双面挡水的作用。

挡潮闸建在河流入流的河口地段，以防止海水倒灌。

抬高内河水位，满足蓄淡灌溉。

退潮排涝。

有通航孔，还可平潮时通潮。

具有双向挡水作用——挡潮闸、排水闸分洪闸：常建于河道的一侧，用来将超过下游河道安全洪量的洪水泄入预定的湖泊、洼地，即使消减洪峰，保证下游河道安全。

2.2 按闸室结构型式分开敞式水闸和涵洞式水闸。

3 水闸的组成：上游连接段、闸室段、下游连接段3.1 上游连接段作用将上游来水平顺地引进闸室，同时起防冲、防渗、挡土等作用。

3.2 上游连接段组成上游翼墙：引导水流平顺进闸。

铺盖：起防渗作用，并要起防冲作用。

护坡、护底：保护河岸和河床不受冲刷。

上游防冲槽：保护护岸头部，防止河床冲刷而护底方向发展。

3.3 下游连接段包括消力池、海漫、下游防冲槽、下游翼墙及护坡等（使水流经有效消能后平顺流出闸室，与下游河床段连接）。

消力池：紧接闸室布置，具有形成水跃和保护水跃范围内河床允许受冲刷作用，是消能的主要措施。

海漫：布置在消力池后面，继续消除余能，调整流速分布，用块石砌成。

水闸的分类和组成
水闸是一种用于调节水流的水利工程设施，常见于河道、湖泊和水库等水体中。

根据不同的分类标准，水闸可以分为不同类型，常见的水闸分类和组成如下：
一、按照闸门类型分类
1. 拱闸：采用曲线拱形闸门，耐水性好，通行能力大。

2. 平板闸：采用平板形闸门，适用于低水位情况下的调节。

3. 滑门闸：采用滑动门，结构简单，运行灵活。

4. 钢板闸：采用钢板制成，强度高，使用寿命长。

二、按照用途分类
1. 调节水位闸：用于调节水位，常见于水库、河道等地方。

2. 排洪闸：用于排放洪水，常见于河道、水库等地方。

3. 隔离闸：用于隔离水体，防止水质污染，常见于水库、水厂
等地方。

三、按照组成分类
1. 闸体：是水闸的主体部分，由闸门、闸槽、闸墩和闸头构成。

2. 传动机构：用于控制闸门的开启和关闭，包括手动、电动、
液压等传动方式。

3. 辅助设备：如水位计、开度计、压力计等，用于监测和控制
水闸的运行。

以上是水闸的分类和组成介绍，不同类型的水闸在实际应用中都有其独特的优势和适用范围，需要根据实际情况选择合适的水闸类型。

论水工建筑物中水闸的构成及分类水闸是一种水工建筑物，是用于控制水流的一种装置，有着重要的水利工程作用。

通常，水闸是由许多部分组成的，包括闸门、启闭机构等。

正确的了解水闸的构成及分类，对于进行水利工程建设与维护非常重要。

一、水闸的构成1. 闸门：闸门是水闸的主要部分，是用于堵截水流的，同时它还可以调节水流量。

闸门按照其位置组成分为上游闸门和下游闸门。

闸门的种类也有很多，按照运动方式主要分为升降闸和旋转闸；按照闸门材料分为木闸门、钢闸门等。

2. 闸门支座：闸门支座是安装闸门的架设结构，它直接固定了闸门的位置和运动状况，同时也承受了压力、冲击等作用。

木闸门与钢闸门采用不同的闸门支座，前者采用木制支座，后者采用钢制支座。

3. 管理室：管理室是放置启闭机构、控制水流等设备的房间，为水闸的正常运行提供了保障。

管理室中还包括监视仪表，可以对水位、流量等进行实时监测，以便及时调节水流，确保水闸的安全运行。

4. 启闭机构：启闭机构是控制闸门开闭的设备，主要包括闸门操作机、电机、行走轮等，不同类型的闸门有不同的启闭机构。

二、水闸的分类水闸按照其建筑类型有很多分类方法。

这里主要介绍一下按照水闸的建筑构造、闸门开闭方式、用途等方面的分类方法：1. 按照建筑形式分类：(1) 土石坝式水闸：土石坝式水闸是利用岩石、土石等地质材料建造而成的，常用于实施抽水蓄能发电等水利工程项目。

(2) 堤坝式水闸：堤坝式水闸利用天然堆积的石块、岩石和泥土等材料加以改造和加固，建造成不同类型不同高度的闸坝，主要用于治理河流、保护滩区、供应灌溉等。

2. 按照闸门开闭方式分类：(1) 升降闸：升降闸是指通过闸门推杆或链条等机构的作用来达到闸门升降的目的。

(2) 旋转闸：旋转闸是指通过闸门的转动来控制水流开闭的方式，广泛应用于涵闸等场合。

3. 按照用途分类：(1) 水电站闸门：水电站闸门是水电站的闸门，主要牵涉调节水流、调整水头、保证发电等。

(2) 治理型水闸：治理型水闸主要用于治理冲刷、涝灾、滩涂等区域，以改善人民的生产和生活条件。

水闸的分类和组成水闸是一种用于控制水流的水利工程设施，主要用于调节河流水位、防洪、灌溉和发电等方面。

根据不同的功能和使用场合，水闸可以分为多种类型。

下面将介绍水闸的分类和组成。

一、按照用途分类1. 调节水位水闸：主要用于调节河流水位，以满足不同的用水需求。

这种水闸通常建在河流的支流或者干流上，可以通过开启或关闭闸门来控制水位的高低。

2. 防洪水闸：主要用于防止河流洪水造成的灾害。

这种水闸通常建在河流的下游，可以通过开启或关闭闸门来控制洪水的流量和速度。

3. 灌溉水闸：主要用于农业灌溉，可以通过开启或关闭闸门来控制灌溉水的流量和时间。

4. 发电水闸：主要用于水力发电，可以通过开启或关闭闸门来控制水流的流量和速度，从而驱动水轮发电机发电。

二、按照结构分类1. 重力式水闸：这种水闸是最简单的一种水闸，主要由闸墩、闸门和闸孔组成。

闸门通常是由钢板或者木板制成，可以通过手动或者电动机械来控制开启和关闭。

2. 溢流式水闸：这种水闸主要由溢流堰、闸门和闸孔组成。

当水位超过溢流堰的高度时，水会从溢流堰上方流出，从而起到调节水位的作用。

3. 提升式水闸：这种水闸主要由提升机、闸门和闸孔组成。

闸门通过提升机上下移动来控制开启和关闭，可以适用于较大的水位变化。

4. 旋转式水闸：这种水闸主要由旋转门、闸孔和闸墩组成。

旋转门可以通过旋转来控制水流的流量和速度，适用于需要频繁调节水位的场合。

总之，水闸是一种非常重要的水利工程设施，可以在很大程度上调节河流水位、防洪、灌溉和发电等方面。

不同类型的水闸有着不同的结构和功能，可以根据实际需要进行选择和使用。

水闸的有趣知识点总结1.水闸的种类水闸按照功能和结构可以分为不同的种类，例如：船闸、溢流闸、节制闸、引水闸、排水闸、水电站、防洪闸等。

每种水闸都有其独特的设计和用途。

2.水闸的历史水闸的历史可以追溯到古代文明，最早的水闸可以追溯到公元前2400年的中国。

随着人类社会的发展，水闸的设计和建设技术也不断改进和完善。

3.水闸的结构水闸的结构通常由流量调节设施、水闸门、溢流设施、控制和监测设备等组成。

各个部件紧密配合，共同完成水闸的功能。

4.水闸的工作原理水闸通过调节水位和流量，控制水流的方向和速度，以实现其调节水位、防洪、发电等功能。

不同种类的水闸有着不同的工作原理。

5.水闸的应用水闸广泛应用于水利、航运、灌溉、水电等领域，为人类的生产生活带来了巨大的便利和效益。

6.水闸的建设过程水闸的建设过程包括勘察、设计、施工、监测和运维等阶段，每个阶段都需要精心组织和管理，以保证水闸的使用安全和效益。

7.水闸的维护与保养水闸作为重要的水利设施，需要定期进行维护和保养，以确保其正常运行和安全稳定。

维护与保养工作包括清淤、检修设备、涂漆防腐、安全排查等。

8.水闸的环境影响水闸的建设和运行对周围的环境会产生一定的影响，包括水质、土壤、植被等方面。

因此，在水闸建设和运行过程中需要进行环境评估和保护。

9.水闸的技术创新随着科技的发展，水闸的设计和建设技术也在不断创新和改进，例如新型水闸门、自动化控制系统、无人巡检技术等，为水闸的运行和管理带来了新的可能。

10.水闸的破坏与事故水闸在使用过程中可能会受到破坏或发生事故，例如门体失灵、溢流堵塞、设备故障等，这些都会对周围的人和物产生严重影响，因此需要加强管理和监测。

总之，水闸是一种非常重要的水利工程设施，它在控制水位、调节水流、防洪和发电等方面发挥着重要作用。

了解水闸的有趣知识点能够增加我们对水闸的认识和理解，促进对水利工程的发展和改进。

希望以上的水闸有趣知识点能够给大家带来一些启发和启示，让我们更加关注和重视水闸的建设和运行。

水工建筑物中水闸的构成及分类水工建筑物是指为了利用和控制水资源而建造的各种工程设施，其中水闸是非常重要的一种构造。

水闸是一种用于控制水流的建筑物，可以分为多种类型和分类。

一、水闸的构成1. 水闸主体：水闸的主体通常由闸墙、闸门和闸槽组成。

闸墙是水闸的主要承重结构，用于固定和支撑闸门。

闸门可以分为可升降式闸门和旋转式闸门等不同类型，用于控制水流的开闭。

闸槽是闸门运动的轨道，起到导向和支撑作用。

2. 辅助构造：水闸还包括一些辅助构造，如进、出水口、溢流堰、排砂设施等。

进、出水口用于调节水流的进出，溢流堰用于控制水位，排砂设施用于清除闸槽中的淤泥和杂物。

二、水闸的分类1. 按照水闸的用途可分为：航道水闸、灌溉水闸、排涝水闸等。

航道水闸用于船舶的通行，通常建在河流、港口或运河等地方；灌溉水闸用于农田灌溉，主要用于调节水量和水位；排涝水闸用于排除地下水或涝水，用于防洪和排涝。

2. 按照水闸的构造形式可分为：重力式水闸、闸门式水闸、节制闸等。

重力式水闸是利用闸墙自重来承受水压力，常见于大型水闸；闸门式水闸是利用闸门的开闭来控制水流，常见于航道水闸；节制闸是利用特殊构造来调节水流，如节流闸、斜坡闸等。

3. 按照水闸的开闭方式可分为：手动水闸和自动水闸。

手动水闸需要人工操作来调节闸门的开闭，常见于小型水闸；自动水闸则通过计算机、传感器等设备来实现自动控制，常见于大型水闸。

4. 按照水闸的材料可分为：混凝土水闸、钢闸、木闸等。

混凝土水闸由混凝土建造，常见于大型水闸；钢闸由钢材制造，常见于航道水闸；木闸由木材制造，常见于小型水闸。

总结：水闸是水工建筑物中非常重要的构造，主要由闸墙、闸门和闸槽等组成。

根据用途、构造形式、开闭方式和材料的不同，水闸可以分为多种类型和分类。

水闸的建造和运行对于水资源的利用和控制起着非常重要的作用。

水闸的分类和组成
水闸是用于控制水流的一种水利建筑物。

根据不同的分类标准，水闸可以分为多种类型，以下是常见的分类和组成：
1.按照用途分类：
(1)引水闸：用于引水灌溉、供水或发电等。

(2)防洪闸：用于防止洪水侵袭。

(3)船闸：用于船只过闸。

(4)节制闸：用于控制水位高低。

2.按照闸门类型分类：
(1)斗门式闸：闸门由多扇斗门组成，开启时将闸门一扇扇上升到顶部。

(2)垂直升降闸：闸门由一扇或多扇金属闸门组成，开启时闸门向上或向下升降。

(3)旋转闸：闸门由一扇或多扇旋转闸门组成，开启时闸门旋转到一侧。

(4)扇形闸：闸门由一扇或多扇扇形闸门组成，开启时扇形闸门旋转到一侧。

3.按照组成部分分类：
一个水闸通常由以下几个部分组成：
(1)闸门：控制水流开关的部分。

(2)闸墩：支撑闸门和固定闸门的部分。

(3)溢洪道：用于泄洪的通道。

(4)进水口：引入水流的部分。

(5)出水口：排出水流的部分。

(6)电气控制系统：控制闸门开启和关闭的电气设备。

水闸的功能、分类与组成1、水闸的功能与分类水闸是一种利用闸门挡水和泄水的低水头水工建筑物，多建于河道、渠系及水库、湖泊岸边。

关闭闸门，可以拦洪、挡潮、抬高水位以满足上游引水和通航的需要；开启闸门，可以泄洪、排涝、冲沙或根据下游用水需要调节流量。

水闸在水利工程中的应用十分广泛。

水闸按其所承担的任务，可分为6类，如图7-1所示。

图7-1水闸分类示意图（1）节制闸。

拦河或在渠道上建造，用于拦洪、调节水位以满足上游引水或航运的需要，控制下泄流量，保证下游河道安全或根据下游用水需要调节放水流量。

位于河道上的节制闸也称为拦河闸。

在洪水期间，拦河闸还起着排泄洪水的作用。

（2）进水闸。

建在河道、渠道、水库或湖泊的岸边，用来控制引水流量，以满足灌溉、发电或供水的需要。

位于干渠首部的进水闸，通常称为渠首闸；位于支渠首部的进水闸，通常称为分水闸；位于斗渠首部的进水闸，通常称为斗门。

（3）分洪闸。

常建于河道的一侧，用来将超过下游河道安全泄量的洪水泄入分洪区（蓄洪区或滞洪区）或分洪道。

（4）排水闸。

常建于江河沿岸，用来排除内河或低洼地区对农作物有害的渍水。

当外河水位上涨时，可以关闸，防止外水倒灌。

当洼地有蓄水、灌溉要求时，可以关门蓄水或从江河引水，具有双向挡水，有时还有双向过流的特点。

（5）挡潮闸。

建在入海河口附近，涨潮时关闸，防止海水倒灌；退潮时开闸泄水，具有双向挡水的特点。

（6）冲沙闸（排沙闸）。

建在多泥沙河流上，用于排除进水闸、节制闸前或渠系中沉积的泥沙，减少引水水流的含沙量，防止渠道和闸前河道淤积。

冲沙闸常建在进水闸一侧的河道上，与节制闸并排布置或设在引水渠内的进水闸旁。

此外还有为排除冰块、漂浮物等而设置的排冰闸、过漂闸等。

水闸按闸室结构型式可分为开敞式、胸墙式、涵洞式及双层式等，如图7-2所示。

（1）开敞式水闸。

开敞式水闸的闸室上部没有阻挡水流的胸墙或顶板，闸门全开时过闸水流具有自由水面，泄流能力大。

闸槛高程较高、挡水高度较小的水闸，可采用开敞式；泄洪闸或分洪闸宜采用开敞式；有排冰、过木或通航要求的水闸，应采用开敞式。

1F418000水闸、泵站与水电站（平均2.0分）1F418010水闸的分类及组成【考点】水闸的分类及组成一、常用水闸的分类水闸是一种利用闸门挡水和泄水的低水头水工建筑物，多建于河道、渠系及水库、湖泊岸边。

(1)节制闸；(2)进水闸；(3)分洪闸：常建于河道的一侧，用来将超过下游河道安全泄量的洪水泄人分洪区（蓄洪区或滞洪区）或分洪道。

分洪闸是双向过水的，洪水过后再从此处将蓄水排人河道。

(4)排水闸：常建于江河沿岸，用来排除内河或低洼地区对农作物有害的渍水。

排水闸也是双向过水的。

(5)挡潮闸；(6)冲沙闸（排沙闸）；(7)排冰闸、排污闸等。

图1F418011－1水闸类型及位置示意图2.按闸室结构形式可分为开敞式、胸墙式及涵洞式等。

图1F418011－2 闸室结构形式（a）开敞式；（b）胸墙式；（c）涵洞式3.按过闸流量大小可分为大、中和小型三种形式。

过闸流量在1000m3/s以上的为大型水闸；l00～l000m3/s的为中型水闸；小于100m3/s的为小型水闸。

（2010\13年考点）二、水闸的组成水闸主要包括上游连接段、闸室和下游连接段三部分。

图1F418011－3水闸的组成部分1－上游防冲槽；2－上游护底；3－铺盖；4－底板；5－护坦（消力池）；6－海漫；7－下游防冲槽；8－闸墩；9－闸门；10－胸墙；11－交通桥；12－工作桥；13－启闭机；14－上游护坡；15－上游翼墙；l6－边墩；17－下游翼墙；18－下游护坡闸室是水闸的主体部分，其作用是：控制水位和流量，兼有防渗防冲作用。

闸室段结构包括：闸门、闸墩、边墩（岸墙）、底板、胸墙、工作桥、交通桥、启闭机等。

【考点】水闸主体结构的施工方法土方及基础施工（1）建筑物的基坑土方开挖应本着先降水，后开挖的施工原则，并结合基坑的中部开挖明沟加以明排。

（6）基坑土方开挖完成或基础处理完成，应及时组织基础隐蔽工程验收，及时浇筑垫层混凝土对基础进行封闭。

（7）基坑降水时：流砂、管涌处应采取反滤导渗措施。
