迈瑞M9高端便携式彩色多普勒超声系统

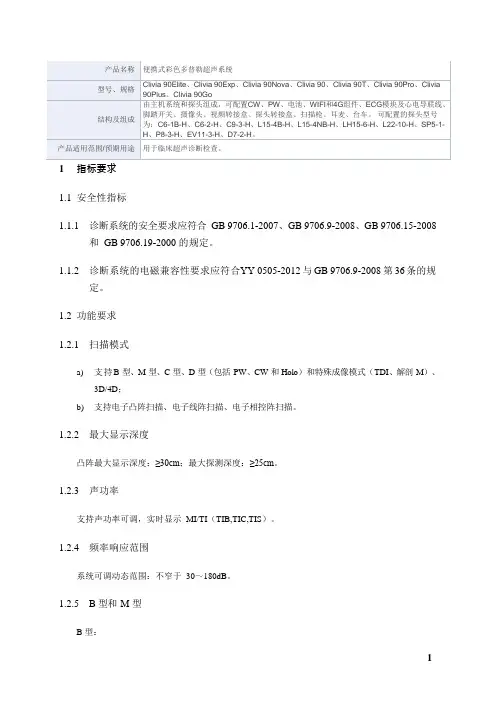

1指标要求1.1安全性指标1.1.1 诊断系统的安全要求应符合GB 9706.1-2007、GB 9706.9-2008、GB 9706.15-2008和GB 9706.19-2000 的规定。

1.1.2 诊断系统的电磁兼容性要求应符合YY 0505-2012 与GB 9706.9-2008 第36 条的规定。

1.2功能要求1.2.1扫描模式a)支持B 型、M 型、C 型、D 型（包括PW、CW 和Holo）和特殊成像模式（TDI、解剖M）、3D/4D；b)支持电子凸阵扫描、电子线阵扫描、电子相控阵扫描。

1.2.2最大显示深度凸阵最大显示深度：≥30cm；最大探测深度：≥25cm。

1.2.3声功率支持声功率可调，实时显示MI/TI（TIB,TIC,TIS）。

1.2.4频率响应范围系统可调动态范围：不窄于30～180dB。

1.2.5 B 型和M 型B 型：a)支持基波变频，支持谐波成像；b)支持扫描深度可调，扫描线密度可调；c)支持线阵探头梯形扫描，支持凸阵探头扩展成像功能；d)支持发射焦点位置可调，支持多焦点合成；e)支持空间复合成像；f)支持图像缩放；g)支持动态范围可调；h)支持增益、TGC 曲线可调；i)支持图像增强处理；j)支持图像翻转处理。

M 型：a)支持增益可调；b)支持扫描速度可调；c)支持动态范围可调；d)支持图像颜色可调；e)支持图像边缘优化；f)支持解剖M 型。

1.2.6 C 型成像a)方式：Color（彩色血流），Power（能量多普勒）与DirPower（方向能量多普勒）；b)支持速度标尺等成像参数调节；c)支持彩色增益可调；d)支持彩色图谱可调；e)支持彩色优先等级可调；f)支持彩色翻转。

1.2.7 D 型成像a)方式：PW（脉冲多普勒）与CW（连续多普勒）；b)支持Holo PW 功能；c)支持多普勒增益可调；d)支持动态范围可视可调；e)支持扫描速度可调；f)支持多普勒图像颜色可调；g)支持多普勒图像翻转；h)支持Auto Doppler 功能。

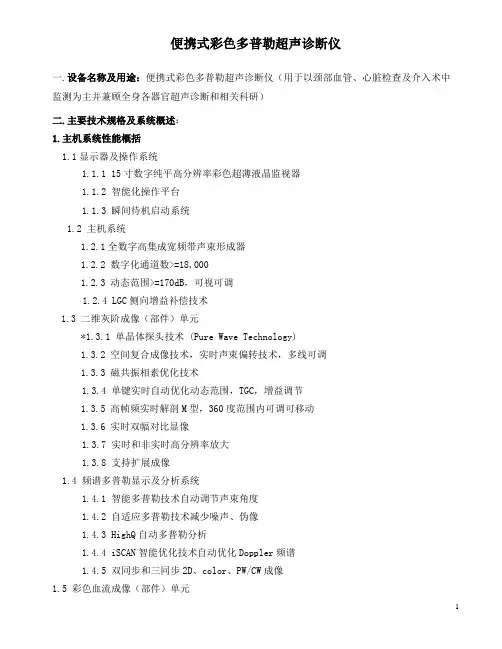

便携式彩色多普勒超声诊断仪一.设备名称及用途：便携式彩色多普勒超声诊断仪（用于以颈部血管、心脏检查及介入术中监测为主并兼顾全身各器官超声诊断和相关科研）二.主要技术规格及系统概述：1.主机系统性能概括1.1显示器及操作系统1.1.1 15寸数字纯平高分辨率彩色超薄液晶监视器1.1.2 智能化操作平台1.1.3 瞬间待机启动系统1.2 主机系统1.2.1全数字高集成宽频带声束形成器1.2.2 数字化通道数>=18,0001.2.3 动态范围>=170dB，可视可调1.2.4 LGC侧向增益补偿技术1.3 二维灰阶成像（部件）单元*1.3.1 单晶体探头技术 (Pure Wave Technology)1.3.2 空间复合成像技术，实时声束偏转技术，多线可调1.3.3 磁共振相素优化技术1.3.4 单键实时自动优化动态范围，TGC，增益调节1.3.5 高帧频实时解剖M型，360度范围内可调可移动1.3.6 实时双幅对比显像1.3.7 实时和非实时高分辨率放大1.3.8 支持扩展成像1.4 频谱多普勒显示及分析系统1.4.1 智能多普勒技术自动调节声束角度1.4.2 自适应多普勒技术减少噪声、伪像1.4.3 HighQ自动多普勒分析1.4.4 iSCAN智能优化技术自动优化Doppler频谱1.4.5 双同步和三同步2D、color、PW/CW成像1.5 彩色血流成像（部件）单元1.5.1 超宽频带血流技术1.5.2 自适应彩色多普勒技术1.5.3 iOptimize单键调节血流成像频率1.5.4 iSCAN智能优化技术自动优化彩色血流1.5.5 二维和彩色对比显像1.5.6 实时双幅对比成像1.5.7 实时彩色血流M型1.5.8 彩色能量调制成像1.6 二次谐波成像（自然组织谐波成像）1.6.1 PIH脉冲反相谐波技术1.6.2空间复合成像和磁共振相素优化技术支持自然组织谐波成像1.7支持低机械指数和高机械指数造影，（具有脱机分析科研高级软件包）2.测量和分析 (B型、M型、频谱多普勒、彩色多普勒)2.1 一般测量2.2 多普勒血流测量及分析2.3 外周血管测量2.4 心脏功能测量与分析2.5 自动、实时Doppler 频谱波形分析（High Q自动Doppler 分析），实时和冻结状态下都可以进行分析3.图像存储与（电影）回放重显单元4.参考信号：心电图和生理信号4.1 支持外接三导联心电信号输入4.2 支持外接其它设备（如监护仪）心电信号输入4.3 两个生理信号输入通道5.记录装置：5.1 硬盘存储≥80GB5.2 支持黑白或彩色视频打印机5.3 内置DVD/CD刻录5.4 USB接口支持快速闪存卡，快速存储屏幕图像六.技术参数及要求1.系统通用功能1.1监视器：>=15”高分辨率彩色超薄液晶监视器，亮度可调1.2探头接口选择>=1种2.探头规格2.1频率：超宽频带探头2.2二维及多普勒(B/D) 兼用2.3类型：相控阵、凸阵、线阵3.二维成像主要参数：* 3.1扫描：单晶体电子相控阵：超声频率1-5MHz单晶体电子凸阵探头：超声频率1-5MHz超宽频带线阵探头：超声频率3-12MHz3.2扫描速率：相控阵，全视野，17cm深度时，帧速率>=60帧/秒凸阵，全视野，17cm深度时，帧速率>=25帧/秒3.3 扫描深度：1-30cm3.4声束聚焦：发射>=8段，接收自动连续聚焦3.5探头谐波成像频率个数>=23.6回放重现：灰阶图像回放>=500幅3.7预设条件：针对不同的检查，预置最佳化图像的检查条件，减少操作时的调节，及常用所需的外部调节及组合调节3.8增益调节：B/D可独立调节，STC（DGC）分段>=8，LGC分段>=24.频普多普勒4.1方式：脉冲波多普勒PW，连续波多普勒CW（相控阵探头）4.2多普勒探头与频率：电子扇形PW，CW4.3最大测量速度：PW，2.5MHZ，血流速度最大±3.0m/s；CW，1.9MHZ，血流速度最大±20m/s4.4最低测量速度1mm/s（非噪声信号）4.5显示方式：B/D，M/D，D4.6电影回放：>=180秒4.7零位移动：>=6级4.8取样宽度及位置范围：宽度0.8-24.6mm; 分级4.9滤波器：高通滤波或低通滤波两种，可分级选择4.10显示控制：反转显示(左/右，上/下)，零移位，局部放大及移位5.彩色多普勒5.1显示方式：速度方差显示、速度显示、方差显示;5.2实时双副对比显像5.3彩色显示角度：20-90度选择5.4彩色显示帧数：相控阵，85度，17cm深度，帧频>=15帧/秒凸阵，全视野，17cm深度，帧频>=10帧/秒5.5双同步和三同步模式下独立声束偏转技术5.6显示位置调整：感兴趣的图像范围：-20”- +20”5.7显示控制：零位移动分+15级，黑/白与彩色比较，彩色对比6.超声图像及病案管理系统6.1动态图像采集，存储，一次连续采集>=500幅6.2 同屏图像显示25画面6.3同屏电影回放>=9画面，可调回放速度6.4存储图像及文档：CD，DVD，USB闪存设备6.5 报告存储，检索，统计7. 超声功率输出调节：B/M，PW，CDFI，输出功率选择>=8级可调8. 专用推车，可放置及固定主机系统及相关备件，高度可调，可旋转锁定七.技术培训要求1.卖方应提供现场技术培训，保证使用人员正常操作设备的各种功能.2. 集中培训：根据设备技术要求，可向买方提供使用人员培训.八.配置清单1.电脑桌、椅一套2.检查床一张3.检查椅一把4.超声工作站2套（主机要就为品牌机，硬盘>2000G）注：带*条款为核心条款，如有1条*条款或3条非*条款不能满足，将导致废标。

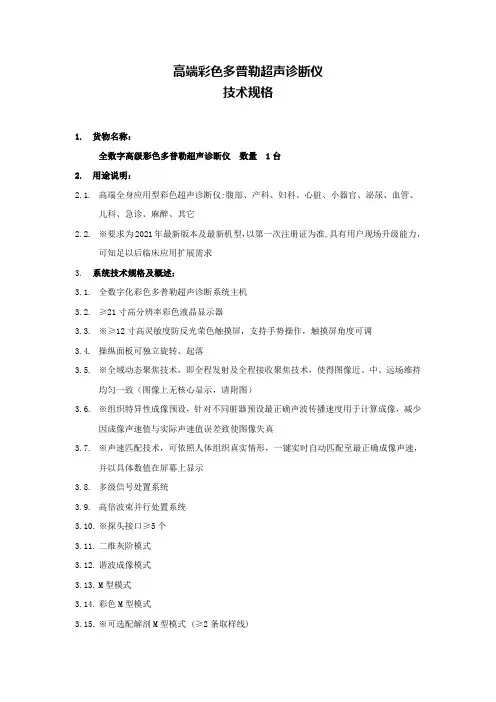

高端彩色多普勒超声诊断仪技术规格1.货物名称：全数字高级彩色多普勒超声诊断仪数量 1台2.用途说明：2.1.高端全身应用型彩色超声诊断仪:腹部、产科、妇科、心脏、小器官、泌尿、血管、儿科、急诊、麻醉、其它2.2.※要求为2021年最新版本及最新机型，以第一次注册证为准,具有用户现场升级能力，可知足以后临床应用扩展需求3.系统技术规格及概述：3.1.全数字化彩色多普勒超声诊断系统主机3.2.≥21寸高分辨率彩色液晶显示器3.3.※≥12寸高灵敏度防反光荣色触摸屏，支持手势操作，触摸屏角度可调3.4.操纵面板可独立旋转、起落3.5.※全域动态聚焦技术，即全程发射及全程接收聚焦技术，使得图像近、中、远场维持均匀一致（图像上无核心显示，请附图）3.6.※组织特异性成像预设，针对不同脏器预设最正确声波传播速度用于计算成像，减少因成像声速值与实际声速值误差致使图像失真3.7.※声速匹配技术，可依照人体组织真实情形，一键实时自动匹配至最正确成像声速，并以具体数值在屏幕上显示3.8.多级信号处置系统3.9.高倍波束并行处置系统3.10.※探头接口≥5个3.11.二维灰阶模式3.12.谐波成像模式3.13.M型模式3.14.彩色M型模式3.15.※可选配解剖M型模式 (≥2条取样线)3.16.可选配曲线M型模式3.17.彩色多普勒成像（包括彩色、能量、方向能量多普勒模式）3.18.频谱多普勒成像（包括脉冲多普勒、高脉冲重复频率、持续波多普勒）3.19.可选配组织多普勒成像3.20.可选配负荷成像3.21.自由臂三维成像3.22.※宽景成像（要求所有探头可用，支持彩色宽景，扫描速度提示）3.23.空间复合成像，最高可达9线偏转3.24.斑点抑制成像3.25.频率复合成像3.26.独立角度偏转3.27.※扩展成像（要求凸阵、线阵、容积、心脏探头可用）3.28.实时双幅对照成像3.29.高分辨率血流成像3.30.精细血流自动识别成像3.31.一键自动优化，要求一键快速优化造影图像、二维图像、彩色图像、彩色取样框位置、频谱图像、频谱取样门大小、取样门位置、偏转角度及造影图像3.32.全屏放大3.33.局部放大（支持前端、后端放大）3.34.可选配应变式弹性成像具有组织硬度定量分析软件、压力曲线提示图标，直方图等分析工具具有肿块周边组织与正常组织、肿块周边组织与肿块内组织弹性定量分析功能，3.35.※可选配剪切波定量式弹性成像功能能够动态显示二维剪切波弹性图；能够用杨氏模量或剪切波速度值来定量组织的硬度。

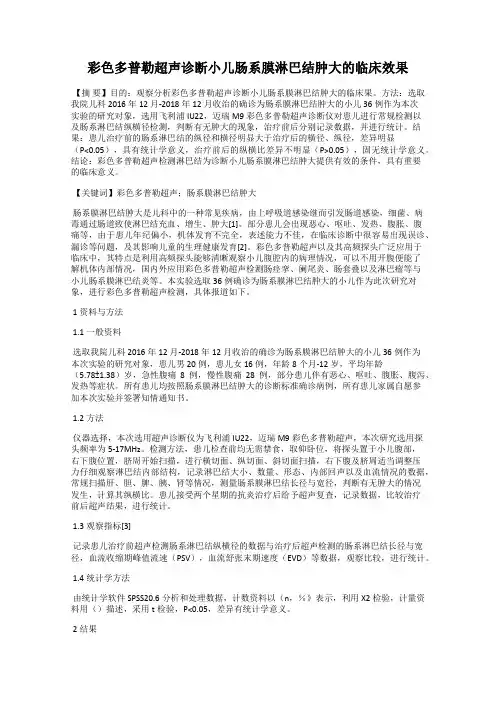

彩色多普勒超声诊断小儿肠系膜淋巴结肿大的临床效果【摘要】目的：观察分析彩色多普勒超声诊断小儿肠系膜淋巴结肿大的临床果。

方法：选取我院儿科2016年12月-2018年12月收治的确诊为肠系膜淋巴结肿大的小儿36例作为本次实验的研究对象，选用飞利浦IU22，迈瑞M9彩色多普勒超声诊断仪对患儿进行常规检测以及肠系淋巴结纵横径检测，判断有无肿大的现象，治疗前后分别记录数据，并进行统计。

结果：患儿治疗前的肠系淋巴结的纵径和横径明显大于治疗后的横径、纵径，差异明显（P<0.05），具有统计学意义，治疗前后的纵横比差异不明显（P>0.05），固无统计学意义。

结论：彩色多普勒超声检测淋巴结为诊断小儿肠系膜淋巴结肿大提供有效的条件，具有重要的临床意义。

【关键词】彩色多普勒超声；肠系膜淋巴结肿大肠系膜淋巴结肿大是儿科中的一种常见疾病，由上呼吸道感染继而引发肠道感染，细菌、病毒通过肠道致使淋巴结充血、增生、肿大[1]。

部分患儿会出现恶心、呕吐、发热、腹胀、腹痛等，由于患儿年纪偏小，机体发育不完全，表述能力不佳，在临床诊断中很容易出现误诊、漏诊等问题，及其影响儿童的生理健康发育[2]。

彩色多普勒超声以及其高频探头广泛应用于临床中，其特点是利用高频探头能够清晰观察小儿腹腔内的病理情况，可以不用开腹便能了解机体内部情况，国内外应用彩色多普勒超声检测肠痉挛、阑尾炎、肠套叠以及淋巴瘤等与小儿肠系膜淋巴结炎等。

本实验选取36例确诊为肠系膜淋巴结肿大的小儿作为此次研究对象，进行彩色多普勒超声检测，具体报道如下。

1资料与方法1.1一般资料选取我院儿科2016年12月-2018年12月收治的确诊为肠系膜淋巴结肿大的小儿36例作为本次实验的研究对象，患儿男20例，患儿女16例，年龄8个月-12岁，平均年龄（5.78±1.38）岁，急性腹痛8例，慢性腹痛28例，部分患儿伴有恶心、呕吐、腹胀、腹泻、发热等症状。

所有患儿均按照肠系膜淋巴结肿大的诊断标准确诊病例，所有患儿家属自愿参加本次实验并签署知情通知书。
