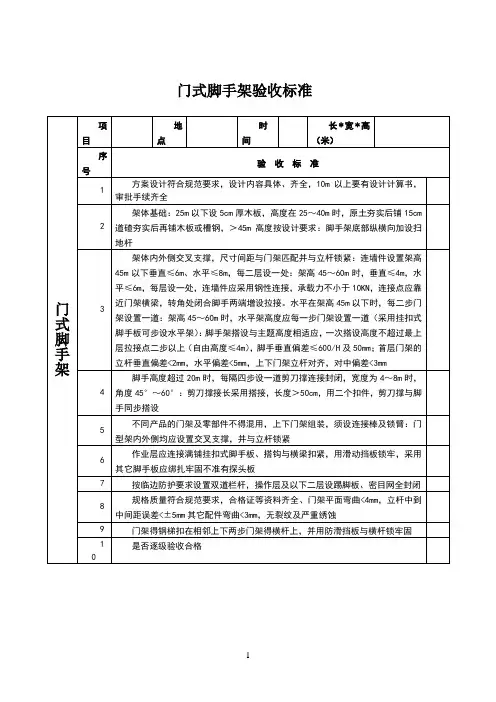

门式脚手架验收标准
- 格式:doc
- 大小:70.00 KB
- 文档页数:1

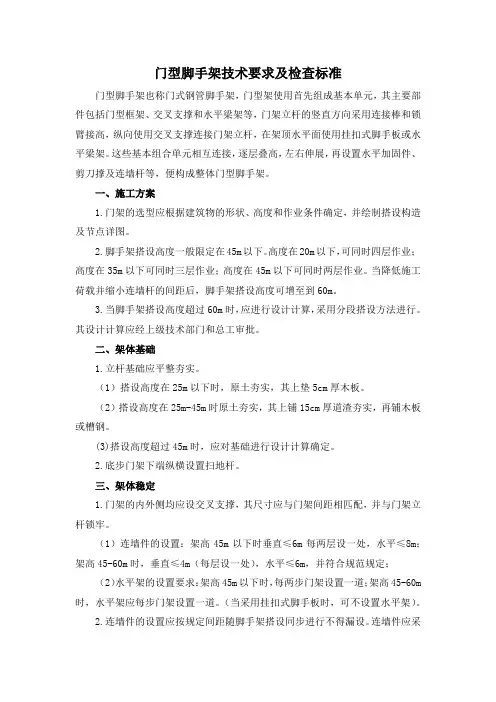

门型脚手架技术要求及检查标准门型脚手架也称门式钢管脚手架,门型架使用首先组成基本单元,其主要部件包括门型框架、交叉支撑和水平梁架等,门架立杆的竖直方向采用连接棒和锁臂接高,纵向使用交叉支撑连接门架立杆,在架顶水平面使用挂扣式脚手板或水平梁架。
这些基本组合单元相互连接,逐层叠高,左右伸展,再设置水平加固件、剪刀撑及连墙杆等,便构成整体门型脚手架。
一、施工方案1.门架的选型应根据建筑物的形状、高度和作业条件确定,并绘制搭设构造及节点详图。
2.脚手架搭设高度一般限定在45m以下。
高度在20m以下,可同时四层作业;高度在35m以下可同时三层作业;高度在45m以下可同时两层作业。
当降低施工荷载并缩小连墙杆的间距后,脚手架搭设高度可增至到60m。
3.当脚手架搭设高度超过60m时,应进行设计计算,采用分段搭设方法进行。
其设计计算应经上级技术部门和总工审批。
二、架体基础1.立杆基础应平整夯实。
(1)搭设高度在25m以下时,原土夯实,其上垫5cm厚木板。
(2)搭设高度在25m-45m时原土夯实,其上铺15cm厚道渣夯实,再铺木板或槽钢。
(3)搭设高度超过45m时,应对基础进行设计计算确定。
2.底步门架下端纵横设置扫地杆。
三、架体稳定1.门架的内外侧均应设交叉支撑,其尺寸应与门架间距相匹配,并与门架立杆锁牢。
(1)连墙件的设置:架高45m以下时垂直≤6m每两层设一处,水平≤8m;架高45-60m时,垂直≤4m(每层设一处),水平≤6m,并符合规范规定;(2)水平架的设置要求:架高45m以下时,每两步门架设置一道;架高45-60m 时,水平架应每步门架设置一道。
(当采用挂扣式脚手板时,可不设置水平架)。
2.连墙件的设置应按规定间距随脚手架搭设同步进行不得漏设。
连墙件应采用刚性作法,其承载力不小于10kn,靠近门架横梁设置。
脚手架转角处及一字型或非闭合的脚手架两端应增设连墙件。
3.剪刀撑设置要求:(1)脚手架高超过20m时,应在脚手架外侧每隔4步设置一道,并形成水平闭合圈。

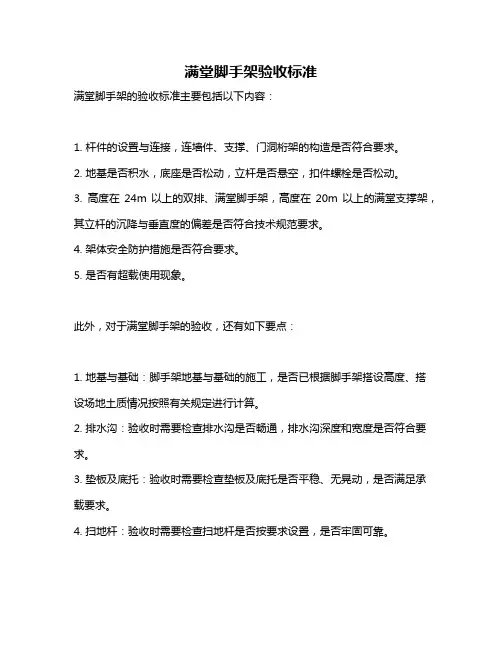

满堂脚手架验收标准
满堂脚手架的验收标准主要包括以下内容:
1. 杆件的设置与连接,连墙件、支撑、门洞桁架的构造是否符合要求。
2. 地基是否积水,底座是否松动,立杆是否悬空,扣件螺栓是否松动。
3. 高度在24m以上的双排、满堂脚手架,高度在20m以上的满堂支撑架,其立杆的沉降与垂直度的偏差是否符合技术规范要求。
4. 架体安全防护措施是否符合要求。
5. 是否有超载使用现象。
此外,对于满堂脚手架的验收,还有如下要点:
1. 地基与基础:脚手架地基与基础的施工,是否已根据脚手架搭设高度、搭设场地土质情况按照有关规定进行计算。
2. 排水沟:验收时需要检查排水沟是否畅通,排水沟深度和宽度是否符合要求。
3. 垫板及底托:验收时需要检查垫板及底托是否平稳、无晃动,是否满足承载要求。
4. 扫地杆:验收时需要检查扫地杆是否按要求设置,是否牢固可靠。
5. 主体:验收时需要检查主体结构是否符合设计要求,是否有明显的变形或损坏。
6. 脚手板:验收时需要检查脚手板是否平整、无损坏,是否满足承载要求。
7. 连墙件:验收时需要检查连墙件是否牢固可靠,是否满足承载要求。
8. 剪刀撑:验收时需要检查剪刀撑是否按要求设置,是否牢固可靠。
9. 上下措施:验收时需要检查上下措施是否完善、安全可靠。
10. 架体防坠落措施:验收时需要检查架体防坠落措施是否完善、安全可靠。
以上信息仅供参考,具体标准可能因实际情况而有所不同。
如需了解更多信息,建议咨询专业人士或查阅相关规范文件。

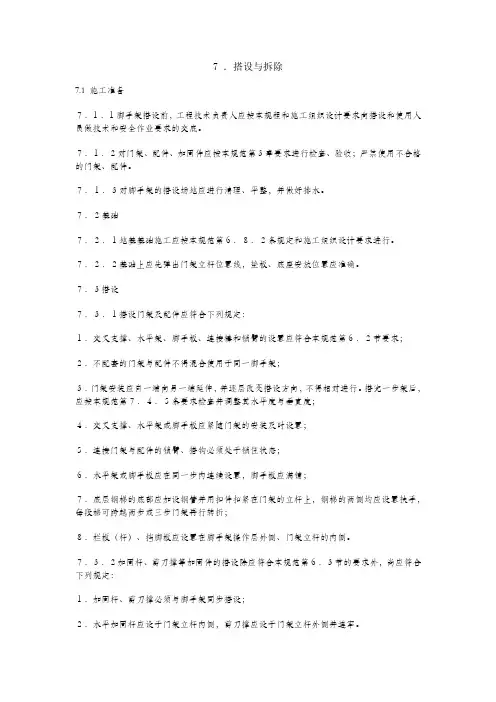

7 .搭设与拆除7.1 施工准备7.1.1脚手架搭设前,工程技术负责人应按本规程和施工组织设计要求向搭设和使用人员做技术和安全作业要求的交底。
7.1.2对门架、配件、加固件应按本规范第3章要求进行检查、验收;严禁使用不合格的门架、配件。
7.1.3对脚手架的搭设场地应进行清理、平整,并做好排水。
7.2基础7.2.1地基基础施工应按本规范第6.8.2条规定和施工组织设计要求进行。
7.2.2基础上应先弹出门架立杆位置线,垫板、底座安放位置应准确。
7.3搭设7.3.1搭设门架及配件应符合下列规定:1.交叉支撑、水平架、脚手板、连接棒和锁臂的设置应符合本规范第6.2节要求;2.不配套的门架与配件不得混合使用于同一脚手架;3.门架安装应自一端向另一端延伸,并逐层改变搭设方向,不得相对进行。
搭完一步架后,应按本规范第7.4.5条要求检查并调整其水平度与垂直度;4.交叉支撑、水平架或脚手板应紧随门架的安装及时设置;5.连接门架与配件的锁臂、搭钩必须处于锁住状态;6.水平架或脚手板应在同一步内连续设置,脚手板应满铺;7.底层钢梯的底部应加设钢管并用扣件扣紧在门架的立杆上,钢梯的两侧均应设置扶手,每段梯可跨越两步或三步门架再行转折;8.栏板(杆)、挡脚板应设置在脚手架操作层外侧、门架立杆的内侧。
7.3.2加固杆、剪刀撑等加固件的搭设除应符合本规范第6.3节的要求外,尚应符合下列规定:1.加固杆、剪刀撑必须与脚手架同步搭设;2.水平加固杆应设于门架立杆内侧,剪刀撑应设于门架立杆外侧并连牢。
7.3.3连墙件的搭设除应符合本规范第6.5节的要求外,尚应符合下列规定:1.连墙件的搭设必须随脚手架搭设同步进行,严禁滞后设置或搭设完毕后补做;2.当脚手架操作层高出相邻连墙件以上两步时,应采用确保脚手架稳定的临时拉结措施,直到连墙件搭设完毕后方可拆除;3.连墙件宜垂直于墙面,不得向上倾斜,连墙件埋入墙身的部分必须锚固可靠;4.连墙件应连于上、下两榀门架的接头附近。

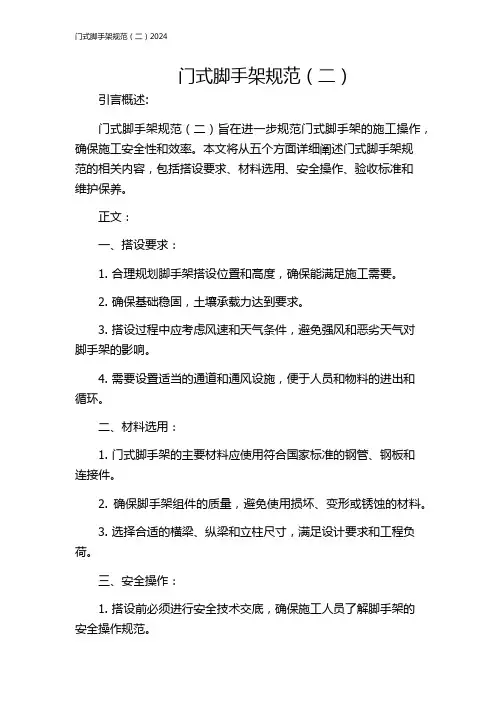

门式脚手架规范(二)引言概述:门式脚手架规范(二)旨在进一步规范门式脚手架的施工操作,确保施工安全性和效率。
本文将从五个方面详细阐述门式脚手架规范的相关内容,包括搭设要求、材料选用、安全操作、验收标准和维护保养。
正文:一、搭设要求:1. 合理规划脚手架搭设位置和高度,确保能满足施工需要。
2. 确保基础稳固,土壤承载力达到要求。
3. 搭设过程中应考虑风速和天气条件,避免强风和恶劣天气对脚手架的影响。
4. 需要设置适当的通道和通风设施,便于人员和物料的进出和循环。
二、材料选用:1. 门式脚手架的主要材料应使用符合国家标准的钢管、钢板和连接件。
2. 确保脚手架组件的质量,避免使用损坏、变形或锈蚀的材料。
3. 选择合适的横梁、纵梁和立柱尺寸,满足设计要求和工程负荷。
三、安全操作:1. 搭设前必须进行安全技术交底,确保施工人员了解脚手架的安全操作规范。
2. 强制施工人员佩戴安全帽、防滑鞋等防护装备。
3. 禁止在脚手架上搅拌砂浆、铺设水泥砖等作业,避免产生额外负荷和安全隐患。
4. 每层脚手架搭设完毕后,必须进行稳固性检查,确保脚手架牢固可靠。
5. 确保脚手架的工作面平整,没有杂物和滑倒的危险。
四、验收标准:1. 脚手架搭设完毕后,应由专职人员进行验收,包括结构的稳定性、连接件的可靠性等方面。
2. 验收标准需符合国家相关规定和行业标准,确保脚手架达到安全使用要求。
3. 需要做好验收记录,保留相关文件,以备后续使用和维护保养。
五、维护保养:1. 定期检查脚手架的连接件是否锈蚀、变形等状况,及时更换损坏的部件。
2. 对于长时间使用的脚手架,要定期加固和维护,确保其稳定性和安全性。
3. 禁止移动已搭设的脚手架,如需移动,应由专业人员进行操作。
4. 在脚手架使用过程中,严禁承载超过设计负荷的物料。
5. 废弃脚手架的拆除和处理必须按照规范进行,确保不会对周边环境和人员产生危险。
总结:通过遵守门式脚手架规范(二),能够保证施工操作的安全性和有效性。

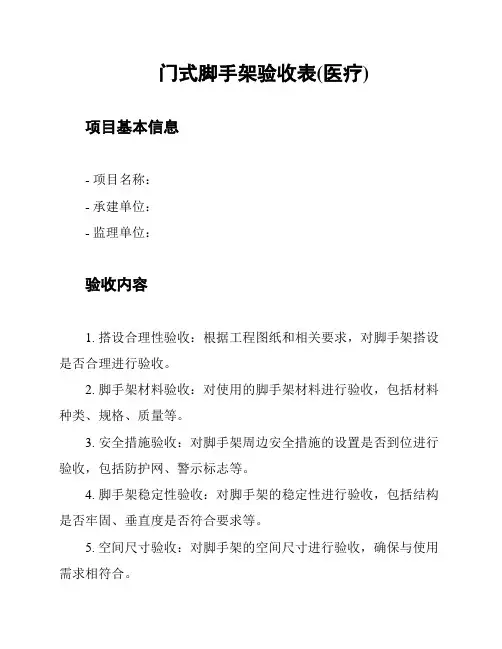

门式脚手架验收表(医疗)
项目基本信息
- 项目名称:
- 承建单位:
- 监理单位:
验收内容
1. 搭设合理性验收:根据工程图纸和相关要求,对脚手架搭设是否合理进行验收。
2. 脚手架材料验收:对使用的脚手架材料进行验收,包括材料种类、规格、质量等。
3. 安全措施验收:对脚手架周边安全措施的设置是否到位进行验收,包括防护网、警示标志等。
4. 脚手架稳定性验收:对脚手架的稳定性进行验收,包括结构是否牢固、垂直度是否符合要求等。
5. 空间尺寸验收:对脚手架的空间尺寸进行验收,确保与使用需求相符合。
6. 脚手架使用安全验收:对脚手架的使用安全进行验收,包括
操作规范、防滑措施等。
7. 施工记录验收:对脚手架的施工记录进行验收,包括搭设、
拆除记录等。
验收标准
1. 搭设合理性验收标准:脚手架搭设是否符合工程图纸和相关
要求。
2. 脚手架材料验收标准:脚手架材料种类、规格、质量是否符
合国家相关标准。
3. 安全措施验收标准:脚手架周边安全措施是否设置到位,符
合相关安全要求。
4. 脚手架稳定性验收标准:脚手架结构是否牢固,垂直度偏差
是否符合要求。
5. 空间尺寸验收标准:脚手架的空间尺寸是否与使用需求相符合。
6. 脚手架使用安全验收标准:脚手架的使用是否符合操作规范,是否设置了防滑措施等。
7. 施工记录验收标准:脚手架的施工记录是否详细、准确,并符合实际施工情况。
验收结果
1. 验收合格:
2. 验收不合格:
验收日期:
验收人员:
备注:。
脚手架搭设要求及验收标准姜兆元随着建筑行业的发展国内脚手架的发展迅速,但是脚手架安全问题一直是大家很关心的重点。
脚手架安全事故主要表现在脚手架搭设的安全隐患以及人员操作的不规范性。
今天长沙景安建筑器材小编和大家分享下脚手架搭设相关要求及验收标准。
一、国内脚手架发展趋势上世纪80年代初,我国先后从国外引进门式脚手架、碗扣式脚手架等多种型式脚手架。
门式脚手架在国内许多工程中也曾大量应用过,取得较好的效果,由于门式脚手架的产品质量问题,这种脚手架没有得到大量推广应用。
在国内又建了一批门式脚手架生产厂,其产品大部分是按外商来图加工。
碗扣式脚手架是新型脚手架中推广应用最多的一种脚手架,但使用面还不广,只有部分地区和部分工程中应用。
90年代以来,国内一些企业引进国外先进技术,开发了多种新型脚手架,如插销式脚手架,CRAB模块脚手架、圆盘式脚手架、方塔式脚手架,以及各种类型的爬架。
至2013年,国内专业脚手架生产企业百余家,主要在无锡、广州、青岛等地。
从技术上来讲,我国脚手架企业已具备加工生产各种新型脚手架的能力。
但是国内市场还没有形成,施工企业对新型脚手架的认识还不足。
随着我国大量现代化大型建筑体系的出现,扣件式钢管脚手架已不能适应建筑施工发展的需要,大力开发和推广应用新型脚手架是当务之急。
实践证明,采用新型脚手架不仅施工安全可靠,装拆速度快,而且脚手架用钢量可减少33%,装拆工效提高两倍以上,施工成本可明显下降,施工现场文明、整洁。
分类中国使用的用钢管材料制作的脚手架有扣件式钢管脚手架、碗扣式钢管脚手架、承插式钢管脚手架、门式脚手架,还有各式各样的里脚手架、挂挑脚手架以及其它钢管材料脚手架。
从其材料和构造情况来着手,并可将其大致划分如下:按杆件的材料划分(1)单一规格钢管的脚手架。
它只使用一种规格的钢管,如扣件式钢管脚手架,只使用Ф48×3.5的电焊钢管。
(2)多种规格钢管组合的脚手架。
它由两种以上的不同规格的钢管构成,如门式脚手架。
脚手架检查与验收规范一、检查与验收的目的脚手架检查与验收的主要目的是确保脚手架在使用过程中能够承受预期的荷载,保持稳定,为施工人员提供安全的作业环境。
通过检查与验收,可以及时发现脚手架存在的问题和隐患,采取有效的措施进行整改,防止事故的发生。
二、检查与验收的依据脚手架的检查与验收应依据以下标准和规范:1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)2、《建筑施工门式钢管脚手架安全技术规范》(JGJ 128-2010)3、《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ 166-2016)4、施工组织设计及专项施工方案三、检查与验收的程序1、基础完工后及脚手架搭设前在基础完工后,应对基础进行验收,确保其符合设计要求和规范标准。
同时,在脚手架搭设前,应对构配件进行检查,不合格的构配件不得使用。
2、作业层上施加荷载前在作业层上施加荷载前,应再次对脚手架进行检查,确保其能够承受即将施加的荷载。
3、每搭设完 6 8m 高度后脚手架每搭设完 6 8m 高度,应进行一次阶段性的检查与验收。
4、达到设计高度后当脚手架搭设达到设计高度后,应进行全面的检查与验收。
5、遇有六级强风及以上风或大雨后,冻结地区解冻后在恶劣天气过后,应对脚手架进行检查,查看是否有损坏、变形等情况。
6、停用超过一个月脚手架停用超过一个月,在重新使用前应进行检查与验收。
四、检查与验收的内容1、构配件的检查(1)钢管:钢管应无裂缝、压扁、弯曲等缺陷,表面应光滑,无锈蚀。
(2)扣件:扣件应无裂缝、变形、滑丝等缺陷,螺栓应拧紧。
(3)脚手板:脚手板应无裂缝、腐朽、破损等情况,绑扎应牢固。
(4)安全网:安全网应无破损、老化等情况,绑扎应牢固。
2、脚手架的搭设(1)立杆:立杆应垂直,间距应符合设计要求,底部应设置垫板。
(2)横杆:横杆应水平,间距应符合设计要求,与立杆的连接应牢固。
(3)剪刀撑:剪刀撑应按规定设置,角度应符合要求,与立杆、横杆的连接应牢固。
门式脚手架检查验收表概述门式脚手架是建筑工程中常用的一种搭设工具,能够提供高度的搭设平台和安全的工作环境。
门式脚手架的安全性与施工质量直接关系到施工效率和施工工人的安全。
因此,在门式脚手架的搭建和使用过程中,必须进行定期检查和验收。
本文档是门式脚手架检查验收表,提供了门式脚手架的常规检查内容和验收要求,以便监理和承建方进行验收。
检查内容基本要求1.门式脚手架搭设是否符合施工图规定,并已完成施工记录和计量。
2.门式脚手架是否有合格的搭设和拆除方案,并已经经过负责人签字确认。
3.门式脚手架是否有安全生产许可证,是否经过安全监管部门的检测和验收,验收结果是否合格。
4.门式脚手架是否有操作人员的操作证,并且持证上岗。
安全方面1.门式脚手架主要构件是否弯曲、断裂、锈蚀等显著损伤,是否有变形、位移、脱落等现象。
2.门式脚手架是否有足够的稳定性,并能够承受使用时的水平和垂直载荷。
3.门式脚手架的水平和垂直支撑系统是否足够牢固,是否垂直于地面并能够互相支撑。
4.门式脚手架的组装是否牢固可靠,下降速度是否可控,是否能够稳定悬挂。
5.门式脚手架的通道口和出入口是否被牢固地封闭(应设立防护栏杆和门),同时是否保持畅通。
6.门式脚手架是否具备足够的安全防护设施,如防护栏杆、安全网、脚手板等,是否有破损和松动现象。
7.门式脚手架是否配备扶手和防滑装置,且其位置和高度是否符合规定。
环境卫生方面1.门式脚手架是否清洁卫生,是否有杂物和垃圾。
2.门式脚手架周围是否有杂草等影响施工和安全的因素存在。
3.门式脚手架与周围环境是否对水、电等公共设施构成干扰。
验收要求1.门式脚手架经验收应符合设计要求,完好、牢固、稳定,具备足够的强度、稳定性、承载能力和安全性。
2.门式脚手架各部位的安全防护设施和环境卫生状况应符合要求,如果存在不符合要求的情况,则相应整改后重新验收。
3.检查和验收无异常情况后,验收人员应在门式脚手架上填写验收表,并加盖验收章。
门式钢管脚手架检查验收和安全管理一、构配件检查与验收(1)门式脚手架与模板支架搭设前,对门架与配件的基本尺寸、质量和性能应按现行行业产品标准《门式钢管脚手架》(JG 13-1999)的规定进行检查,确认合格后方可使用。
(2)施工现场使用的门架与配件应具有产品质量合格证,应标志清晰,并应符合下列要求:1)门架与配件表面应平直光滑,焊缝应饱满,不应有裂缝、开焊、焊缝错位、硬弯、凹痕、毛刺、锁柱弯曲等缺陷。
2)门架与配件表面应涂刷防锈漆或镀锌。
3)周转使用的门架与配件,应按相关技术规范的规定经分类检查确认为A类方可使用;B类、C类应经试验、维修达到A类后方可使用;不得使用D类门架和配件。
(4)在施工现场每经过一个安装拆除周期,应对门架、配件采用目测、尺量的方法检查一次。
锈蚀深度检査时,应按相关技术规范的规定抽取样品,在每个样品锈蚀严重的部位宜采用测厚仪或横向截断取样检测,当锈蚀深度超过规定值时不得使用。
(5)加固杆、连接杆等所用钢管和扣件的质量,除应符合规范的规定外,还应满足下列要求:1)应具有产品质量合格证。
2)严禁使用有裂缝、变形的扣件,出现滑丝的螺栓必须更换。
3)钢管和扣件应涂有防锈漆。
(6)底座和托座应有产品质量合格证,在使用前应对调节螺杆与门架立杆配合间隙进行检查。
(7)连墙件、型钢悬挑梁、U形钢筋拉环或锚固螺栓,应具有产品质量合格证或质量检验报告,在使用前应进行外观质量检査。
二、搭设检查与验收(1)搭设前,对门式脚手架或模板支架的地基与基础应进行检查,经验收合格后方可搭设。
(2)门式脚手架搭设完毕或每搭设2个楼层高度,满堂脚手架、范本支架搭设完毕或每搭设4步高度,应对搭设质量及安全进行一次检查,经检验合格后方可交付使用或继续搭设。
(3)在门式脚手架或模板支架搭设质量验收时,应具备下列文件:1)按规范要求编制的专项施工方案。
2)构配件与材料质最的检验记录。
3)安全技术交底及搭设质量检验记录4)门式脚手架或模板支架分项工程的施工验收报告。
移动式门式脚手架工程验收标准
1. 引言
移动式门式脚手架是建筑工程中常用的一种脚手架,为确保脚手架的使用安全和正常使用寿命,制定本验收标准。
2. 验收标准
2.1 材料验收
移动式门式脚手架通常由钢管、钢结构及连接件、立杆、调节杆等部分组成。
验收应检查各部件是否符合要求。
2.2 构架验收
在使用前,应进行拼装组合,检查构筑件、立杆和调节杆是否完好,各部件能否紧固稳固,是否有锈蚀等缺陷。
2.3 使用验收
在搭设过程中,应按照设计要求和使用说明进行搭设。
使用前,应检查搭设是否完整牢固、平整美观。
搭设完成后,按规定按照使用要求进行使用,不得对脚手架进行改装、拼凑或拆卸等损坏性操作。
2.4 保养验收
移动式门式脚手架使用满足规定要求后,要做好保养工作。
在使用过程中,应注意脚手架部件的重要部位是否有损伤、变形、断裂等,及时做好保养。
3. 结论
根据本验收标准的检查,移动式门式脚手架能够确保安全使用和正常的使用寿命,达到设计要求。
为确保工程建设的安全顺利进行,建议在使用过程中需加强脚手架的保养及监督管理。
门式脚手架构件进场验收记录(B-6-09-04)
编号:
工程名称栋号
验收产品名称门式脚手架构件验收日期年月日规格型号Φ门架连接杆、加强杆连墙件
进场数量(榀)
检查项目验收记录验收结果资料审查
租赁单位是否有营业执照;
是否有产品质量合格证。
有
构件表面产品的规格、商标是否在醒目处,字迹是否清晰、完整
门架与配件表面是否平直光滑、焊缝饱满
是否有裂缝、开焊、焊缝错位、硬弯、毛刺、锁柱弯曲等缺陷
表面是否涂刷防锈漆或镀锌
符合要求
门架(1)材质是否符合《碳素结构钢》(GB/T700)中的Q235级钢的有
关规定。
(2)门架与配件的性能、质量及型号的表述方法是否符合现行行业产
符合要求
1
品标准《门式钢管脚手架》J13的规定。
连接杆是否与门架钢管直径配套直径配套
扣件是否与门架钢管直径配套;
贴合面是否严格整形,与钢管扣紧时接触良好;
旧扣件是否有裂缝、变形。
符合要求
其他
验收结论该批进场门式脚手架用构件质量合格,同意用于本工程(手写)
租赁单位验收意见:
签字:盖章年月日
施工单位验收意见:
材料员:安全员:项目负责人:盖章年月日
监理单位验收意见:
2
专业监理工程师签字:盖章年月日范标准进行验收;
2、材料按进场分批次按JGJ128-2010规范中附录A验收。
3。
门式脚手架验收注意事项
门式脚手架验收注意事项
1.脚手架搭设完毕或分段搭设完毕时应对脚手架工程质量进行检查,经检查合格后方可交付使用。
2.高度在20m及20m以下的脚手架,由单位工程负责人组织技术安全人员进行检查验收;高度大于20m的脚手架,由工程处技术负责人随工程进度分段组织单位工程负责人及有关的技术安全人员进行检查验收。
(1)验收时应具备下列文件:
1)必要的施工设计文件及组装图;
2)脚手架的部件出厂合格证或质量分级合格标志;
3)脚手架工程的施工记录及质量检查记录;
4)脚手架搭设的重大问题及处理记录;
5)脚手架工程的施工验收报告、
(2)脚手架工程的验收,除查验有关文件外,还应进行现场抽查。
抽查应着重以下各项,并记入施工验收报告。
1)安全措施的杆件是否齐全,扣件是否紧固、合格;
2)安全网的张挂及扶手的设置是否齐全;
3)基础是否平整坚实;
4)连墙杆的设置是否有遗漏,是否齐全并合格要求;
5)垂直度及水平度是否合格。
(3)脚手架搭设尺寸允许偏差:
1)脚手架的垂直度:脚手架沿墙面纵向的垂直偏差应≤H/400及50mm(H为脚手架高度);脚手架的横向垂直偏差应≤H/600及50mm;每步架的纵向与横向垂直度偏差应≤h0/600.
2)脚手架的水平度:
底步脚手架沿墙的纵向水平偏差应≤L/600(L为脚手架长度)。
