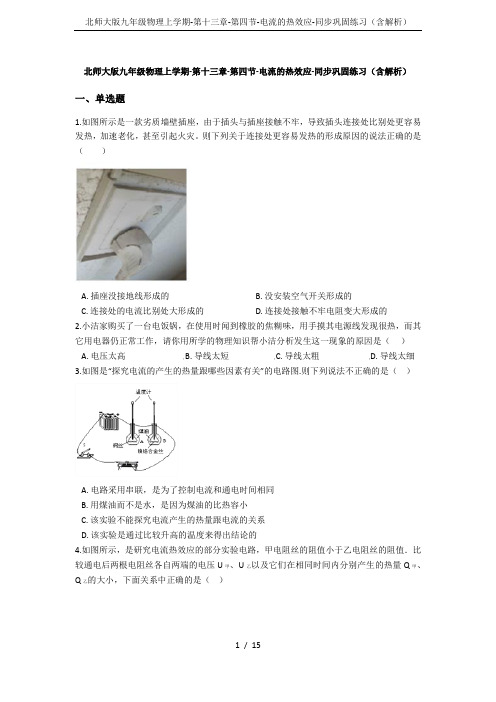

北师大版九年级物理上学期-第十三章-第四节-电流的热效应-同步巩固练习（含解析）一、单选题1.如图所示是一款劣质墙壁插座，由于插头与插座接触不牢，导致插头连接处比别处更容易发热，加速老化，甚至引起火灾。

则下列关于连接处更容易发热的形成原因的说法正确的是（）A. 插座没接地线形成的B. 没安装空气开关形成的C. 连接处的电流比别处大形成的D. 连接处接触不牢电阻变大形成的2.小洁家购买了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析发生这一现象的原因是（）A. 电压太高B. 导线太短C. 导线太粗D. 导线太细3.如图是“探究电流的产生的热量跟哪些因素有关”的电路图.则下列说法不正确的是（）A. 电路采用串联，是为了控制电流和通电时间相同B. 用煤油而不是水，是因为煤油的比热容小C. 该实验不能探究电流产生的热量跟电流的关系D. 该实验是通过比较升高的温度来得出结论的4.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A. U甲＜U乙，Q甲＜Q乙B. U甲＜U乙，Q甲＞Q乙C. U甲=U乙，Q甲=Q乙D. U甲＞U乙，Q甲＜Q乙5.明明仔细观察家中电视机、电冰箱、白炽灯和节能灯四种电器，发现他们上面都标有“220v 40w”的字样，若它们都在额定电压下工作相同的时间，则产生热量最多的是（）A. 电视机B. 电风扇C. 白炽灯D. 节能灯6.如图电器设备中，主要利用电流热效应进行工作的是（）A. 电风扇B. 电话C. 电视机的散热窗D. 电饭锅7.电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，其原因是（）A. 导线的绝缘皮隔热B. 导线散热比电熨斗快C. 通过导线的电流小于通过电熨斗的电流D. 导线的电阻远小于电熨斗电热丝的电阻二、多选题8.一个电炉的电阻丝和一台电动机线圈的电阻相同，工作时通过它们的电流也相同，电动机正常运转，则在相同的时间内：（）A. 电炉和电动机产生的热量相等B. 电炉产生的热量大于电动机产生的热量C. 电炉和电动机消耗的电能相等D. 电动机消耗的电能大于电炉消耗的电能9.如图是小阳探究电流产生的热量与哪些因素有关的实验装置，其中密闭容器的容积相等，下列说法中正确的是（）A. 密闭容器中需装有质量不相等的空气B. 利用图甲的装置可以探究电流产生的热量与电阻大小是否有关C. 利用图乙的装置可以探究电流产生的热量与电流大小是否有关D. 该实验可以用U型管中液面高度差的大小来表示电流产生的热量10.如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A. 甲、乙两次实验都应用了控制变量法B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验时为了研究电流产生的热量与电流的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小11.如图是一种电热水器中发热体的铭牌．下面的表述中正确的是（）A. 电热水器在额定电压220V时产生1000W的电热B. 电热水器在额定电压220V时产生1000W的电热功率C. 电热水器的热效应是电流通过发热体的电阻时产生的D. 电热水器正常工作20min，电流做的功是1.2×106J12.为了研究电流产生的热量与哪些因素有关，设计了如图装置，将两根阻值分别为5Ω、10Ω的电阻丝串联后放入两个透明容器中，并封闭等量的空气．通电前，A、B两U形管内的液面相平．该实验中的自变量是（）A. 电阻大小B. 液柱高度C. 电流大小D. 空气质量三、填空题13.为了探究“电流通过导体产生的热量与电阻大小的关系”，某小组采用了如图所示的实验装置，其中R1＞R2（1）为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入________ 、________ 的两种液体．（2）实验中通过观察________ 来比较电流产生的热量的多少．（3）通过实验发现，两玻璃管内煤油温度较高的是________ （选填“甲”或“乙”）瓶，由此得出的结论是________ ．14.炎炎夏日蚊虫肆虐，无孔不入，让人防不胜防．为免受叮咬之苦，不少市民购置了防蚊利器﹣电热驱蚊器，它价格适中、无明烟明火，安全清洁，防咬效果好，深受人们喜爱．“电热驱蚊器”是利用电流的________ 效应工作的，发热元件是一个阻值为1000Ω的电阻，接在220V电路中通电100s产生的热量为________ J．15.电视机外壳的散热窗，计算机的散热风扇，电冰箱放置时机身背面与墙壁保持一定的距离，这些都是为了防止________带来的危害．16.实验小组的同学为了探究影响电流产生热量的因素，准备了四个完全相同的烧瓶，内装质量相等的煤油，四个带有橡胶塞的规格完全相同的温度计，阻值R1的电阻丝两根，阻值R2的电阻丝两根（R1＞R2）以及电压不变相同电源、开关、导线等．实验小组的同学根据现有的实验器材，设计了如图所示的实物电路，连好电路后同时闭合两电路的开关．（1）甲图电路可探究当________ 和通电时间一定时，电流产生热量跟________ 是否有关．（2）要探究电流产生热量与电流大小是否有关，可选用________ ，保证通电时间相同，观察温度计升高的温度．（3）如果通电时间相同，四只温度计中温度升高的最多的是________ ．四、计算题17.如图甲为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压为24V，R0为定值电阻，A为油量指示表（一只量程为0～0.6A的电流表）；R x为压敏电阻（厚度不计），它的上表面受力面积为10cm2，其阻值与所受压力的对应关系如图乙所示。

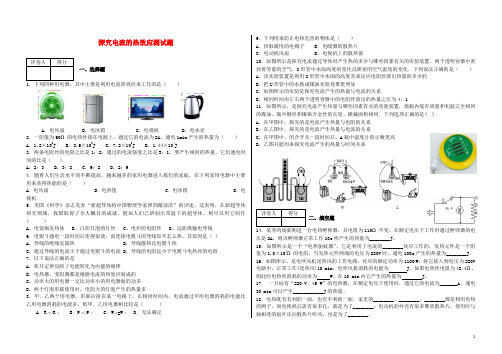

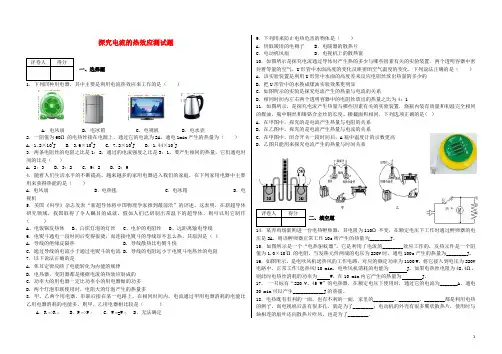

电热冷 探究电流的热效应测试题一、选择题1．下列四种用电器，其中主要是利用电流热效应来工作的是（ ）A. 电风扇B. 电冰箱C. 电视机D. 电水壶2．一阻值为60Ω的电热丝接在电源上，通过它的电流为2A ，通电1min 产生的热量为（ ）A. 1.2×102JB. 3.6×103JC. 7.2×103JD. 1.44×104J3．两条电阻丝的电阻之比是1：2，通过的电流强度之比是3：1，要产生相同的热量，它们通电时间的比是（ ）A. 2：3B. 3：2C. 9：2D. 2：94．随着人们生活水平的不断提高，越来越多的家用电器进入我们的家庭，在下列家用电器中主要用来获得热能的是（ ）A ．电风扇B ．电热毯C ．电冰箱D ．电视机5．美国《科学》杂志发表“新超导体将中国物理学家推到最前沿”的评述。

这表明，在新超导体研究领域，我国取得了令人瞩目的成就。

假如人们已研制出常温下的超导体，则可以用它制作 ( )A 、电饭锅发热体B 、白炽灯泡的灯丝C 、电炉的电阻丝D 、远距离输电导线 6．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，其原因是（ ） A. 导线的绝缘皮隔热 B. 导线散热比电熨斗快C. 通过导线的电流小于通过电熨斗的电流D. 导线的电阻远小于电熨斗电热丝的电阻 7．以下说法正确的是A. 焦耳定律反映了电能转化为内能的规律B. 电热器、变阻器都是根据电流的热效应制成的C. 功率大的用电器一定比功率小的用电器做的功多D. 两个灯泡串联使用时，电阻大的灯泡产生的热量多8．甲、乙两个用电器，串联后接在某一电路上，在相同时间内，电流通过甲用电器消耗的电能比乙用电器消耗的电能多，则甲、乙用电器相比较是（ ）A ．R 甲>R 乙B ．P 甲>P 乙C ．W 甲=W 乙D ．无法确定9．下列用来防止电热危害的物体是（ ） A ．供取暖用的电褥子 B ．电暖器的散热片 C ．电动机风扇 D ．电视机上的散热窗10．如图所示是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，U 形管中水面高度的变化反映密闭空气温度的变化．下列说法正确的是（ ） A. 该实验装置是利用U 形管中水面的高度差来反应电阻丝放出热量的多少的 B. 把U 形管中的水换成煤油实验效果更明显C. 如图所示的实验是探究电流产生的热量与电流的关系D. 相同时间内左右两个透明容器中的电阻丝放出的热量之比为4：111．如图所示，是探究电流产生热量与哪些因素有关的实验装置．烧瓶内装有质量和初温完全相同的煤油，瓶中铜丝和镍铬合金丝的长度、横截面积相同．下列选项正确的是( ) A. 在甲图中，探究的是电流产生热量与电阻的关系 B. 在乙图中，探究的是电流产生热量与电流的关系C. 在甲图中，闭合开关一段时间后，A 瓶中温度计的示数更高D. 乙图只能用来探究电流产生的热量与时间关系15．如图所示是一个“电热驱蚊器”，它是利用了电流的________效应工作的，发热元件是一个阻值为1.0×104Ω的电阻。

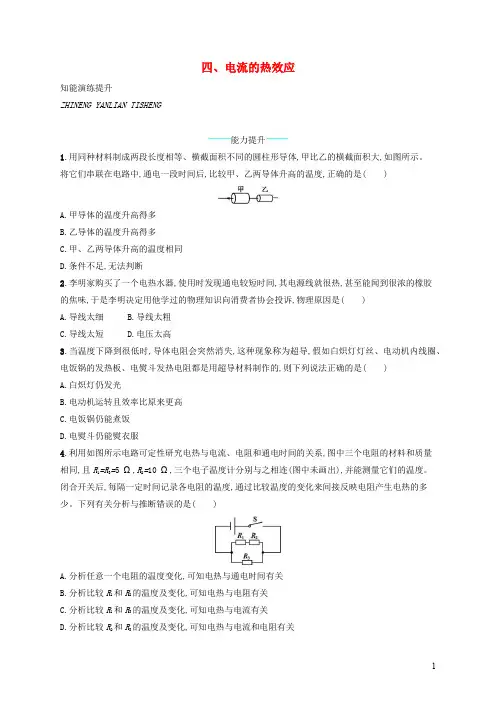

四、电流的热效应知能演练提升ZHINENG YANLIAN TISHENG能力提升1.用同种材料制成两段长度相等、横截面积不同的圆柱形导体,甲比乙的横截面积大,如图所示。

将它们串联在电路中,通电一段时间后,比较甲、乙两导体升高的温度,正确的是()A.甲导体的温度升高得多B.乙导体的温度升高得多C.甲、乙两导体升高的温度相同D.条件不足,无法判断2.李明家购买了一个电热水器,使用时发现通电较短时间,其电源线就很热,甚至能闻到很浓的橡胶的焦味,于是李明决定用他学过的物理知识向消费者协会投诉,物理原因是()A.导线太细B.导线太粗C.导线太短D.电压太高3.当温度下降到很低时,导体电阻会突然消失,这种现象称为超导,假如白炽灯灯丝、电动机内线圈、电饭锅的发热板、电熨斗发热电阻都是用超导材料制作的,则下列说法正确的是()A.白炽灯仍发光B.电动机运转且效率比原来更高C.电饭锅仍能煮饭D.电熨斗仍能熨衣服4.利用如图所示电路可定性研究电热与电流、电阻和通电时间的关系,图中三个电阻的材料和质量相同,且R1=R3=5 Ω,R2=10 Ω,三个电子温度计分别与之相连(图中未画出),并能测量它们的温度。

闭合开关后,每隔一定时间记录各电阻的温度,通过比较温度的变化来间接反映电阻产生电热的多少。

下列有关分析与推断错误的是()A.分析任意一个电阻的温度变化,可知电热与通电时间有关B.分析比较R1和R2的温度及变化,可知电热与电阻有关C.分析比较R1和R3的温度及变化,可知电热与电流有关D.分析比较R2和R3的温度及变化,可知电热与电流和电阻有关5.电热毯内的电阻丝断了,如果将电阻丝的两个断头接上后继续使用,电热毯的接头处很容易被烧焦,这样做很不安全,接头处的电阻常称为“接触电阻”。

下列关于“接触电阻”的判断正确的是()A.接触电阻较大,它与电阻丝的其他部分串联B.接触电阻较大,它与电阻丝的其他部分并联C.接触电阻较小,它与电阻丝的其他部分串联D.接触电阻较小,它与电阻丝的其他部分并联6.一根电热丝通过的电流是4 A时,1 min内能放出 8×106 J的热量,当把通过它的电流增加1 A 时,它在1 min内放出的热量是J。

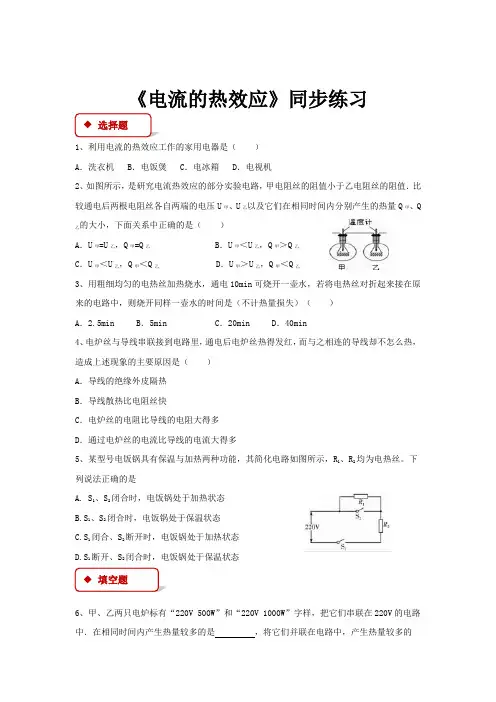

《电流的热效应》同步练习1、利用电流的热效应工作的家用电器是（ ）A ．洗衣机 B．电饭煲C ．电冰箱D ．电视机2、如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝各自两端的电压U 甲、U 乙以及它们在相同时间内分别产生的热量Q 甲、Q 乙的大小，下面关系中正确的是（ ）A ．U 甲=U 乙，Q 甲=Q 乙B ．U 甲＜U 乙，Q 甲＞Q 乙C ．U 甲＜U 乙，Q 甲＜Q 乙D ．U 甲＞U 乙，Q 甲＜Q 乙3、用粗细均匀的电热丝加热烧水，通电10min 可烧开一壶水，若将电热丝对折起来接在原来的电路中，则烧开同样一壶水的时间是（不计热量损失）（ ）A ．2.5minB ．5minC ．20minD ．40min4、电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热，造成上述现象的主要原因是（ ）A ．导线的绝缘外皮隔热B ．导线散热比电阻丝快C ．电炉丝的电阻比导线的电阻大得多D ．通过电炉丝的电流比导线的电流大得多5、某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R 1、R 2均为电热丝。

下列说法正确的是A. S 1、S 2闭合时，电饭锅处于加热状态B.S 1、S 2闭合时，电饭锅处于保温状态C.S 1闭合、S 2断开时，电饭锅处于加热状态D.S 1断开、S 2闭合时，电饭锅处于保温状态6、甲、乙两只电炉标有“220V 500W ”和“220V 1000W ”字样，把它们串联在220V 的电路中．在相同时间内产生热量较多的是 ，将它们并联在电路中，产生热量较多的是（选填“甲”或“乙”）．串联时甲电炉消耗的电功率与并联时甲电炉消耗的电功率之比为．7、如图所示，是研究“在相同时间内电流通过导体产生的热量与的关系”的实验装置和．若电阻丝R甲=5Ω，R乙=10Ω，通过电路中的电流为0.5A，则甲电阻丝在2min内产生的热量是J．8、某导体的电阻是5Ω，通过它的电流为0.2A，10s内通过该导体产生的热量是J，电热器中的电饭锅是利用电流的效应制成的加热设备．9、如图是电饭锅内部简化电路图，已知R0=55Ω，R1=1045Ω，当S接“1”时，电饭锅正常工作电路中电流是A；当S接“2”时，通电1min产生的热量是J．10、将电阻R1、R2接入电路中，通过R1、R2的电流之比是2：3，则R1、R2是联在电路中的，在相同时间内，R1、R2上产生的热量之比是．11、为了探究影响电流产生热量的因素，实验室准备了两个相同的烧瓶（内装质量相等的煤油）、两个带有橡皮塞的粗细均匀的相同温度计，四根不同阻值（R1＞R2 R3=R4）的电阻丝，以及相同的滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了如图甲所示的两个方案．（1）甲方案可探究电流和通电时间一定时，电流产生的热量跟关系．（2）乙方案可探究和通电时间一定时，电流产生的热量跟关系．（3）电阻在一定时间内产生的热量是通过烧瓶中煤油的多少反映出来的，这种研究问题的科学方法叫做法．。

13.4电流的热效应一、单选题1.下列用电器利用了电流的热效应来工作的是（）A. 电风扇B. 电铃 C. 洗衣机 D. 电热毯2.下列用电器与电水壶工作原理相同的是（）A. 电风扇 B.电饭锅C. 洗衣机D. 液晶电视3.如图所示，是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A. 甲、乙两次实验都研究电流产生的热量与电流的关系B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验时为了研究电流产生的热量与电阻的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小4.灯泡通电后灯丝已经热得发光，而连接灯泡的导线却不怎么热，其原因是（）A. 导线的绝缘皮隔热B. 导线散热比灯丝快C. 通过导线的电流小于通过灯丝的电流D. 导线的电阻远小于灯丝的电阻5.下列生活实例中，属于利用电流热效应工作的是（）A. 利用排气扇通风换气 B.给电脑显示器安装散热窗C. 利用抽油烟机吸油烟 D.定期给家用电器通电驱潮6.中央电视台“加油向未来”某期节目中,有一项比赛,两个小组利用完全相同的设备,通过骑车发电来烤熟两个一样的面包,首先烤熟面包的小组获胜。

以下判断正确的是（）A. 骑车发电利用了电流的磁效应 B. 骑车发电利用了磁场对电流的作用C. 获胜小组获得的电流要大些 D. 两个小组烤熟面包用的发热体是串联的7.关于电流通过导体时产生的热量，以下说法正确的是（）A. 根据Q=I2Rt可知，电阻越大，相同时间内产生的热量越多B. 根据Q=t可知，电阻越大，相同时间内产生的热量越少C. 根据Q= UIt可知，相同时间内，电流产生的热量与电阻无关D. 根据Q=I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多8.下列电器中，利用电流热效应来工作的是（）A. 电冰箱B. 洗衣机 C. 电视机 D. 电饭锅二、填空题9.焦耳定律的内容是：电流通过导体产生的热量跟________ 成正比，跟________成正比，跟通电时间成正比．10.在做“电流通过导体时产生的热量与什么因素有关”的实验时，采用了如图所示的实验装置．两个透明的容器中密闭了等量的空气．U型管中液面变化反映了密闭空气温度的变化．此实验是为了探究电流产生的热量与________的关系；将此装置接到电源两端，通电一段时间后，电流在________容器中产生的热量较多，在电路中串联一个滑动变阻器，再接入原电路，还可以探究电流产生的热量与________的关系．该实验中用到的物理研究方法是控制变量法和________．11.如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如下表所示．________ （选填“大”或“小”）得多；（2）为了使用电热水袋更加安全，有的电热水袋里使用双重温控开关保护，也就是把两个温控开关________ （选填“串联”或“并联”）起来使用；（3）当热水袋原来的温度是15℃时，在额定电压下加热10min指示灯就熄灭了，则此过程中水吸收的热量是________ J，电热水袋的发热效率为________ ．[c水=4.2×103J/（kg•℃）]．12.一台线圈电阻为3Ω的电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流产生的热量是________ J．13.如图所示，直流电动机通过电流做功提升重物。

电流的热效应练习一、单选题1.如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭着等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是()A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少2.超导体指某些材料当温度下降至某一临界温度时，其电阻完全消失，变为零。

假如将来科学家研制出室温下的超导材料，它可以用来制作成()A. 输电线路上的电线B. 加热器内的电热丝C. 白炽灯泡里的灯丝D. 光感和热感元件3.最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是()A. 欧姆B. 焦耳C. 奥斯特D. 法拉第4.将一台“220V100W”的电风扇、一个“220V100W”的充电器、一把“220V100W”的电烙铁分别接到220V的电源上，在相同的时间内，产生的热量最多的是()A. 电烙铁B. 充电器C. 电风扇D. 一样多5.如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，先后将两个电阻R1和R2以串联和并联的方式分别放入甲、乙、丙、丁容器中，其中R1<R2，若通电相同时间，则这四个容器中的水温从高到低的顺序是()A. 甲、乙、丙、丁B. 丁、丙、乙、甲C. 丙、丁、乙、甲D. 甲、乙、丁、丙6.用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示．将它们串联在电路中，通电一段时间后，比较甲、乙两导体升高的温度．正确的是()A. 甲导体的温度升高得多B. 乙导体的温度升高得多C. 甲、乙两导体升高的温度相同D. 条件不足，无法判断7.下列说法正确的是()A. 电荷的移动一定能形成电流B. 电路中有电压就一定有电流C. 把一根铜丝均匀拉长后电阻变小D. 长时间使用的手机发烫，是因为电流的热效应8.下列情况中属于防止电热危害的是()A. 电视机背后有散热窗B. 家用电器长时间停用，隔一段时间应通电一次C. 家庭电路一般安装自动保护装置，当电流过大时，自动切断电路D. 大型爆破工程，用电热装置引发炸药9.家庭电路使用的电炉，电炉丝与导线是串联的，当电炉丝发热发红时，连接导线却不热，这是因为()A. 通过电炉丝电流比通过连接导线的电流大B. 通过电炉丝电流比通过连接导线的电流小C. 电炉丝两端电压比连接导线两端电压小D. 电炉丝的电阻比连接导线的电阻大10.在如图所示的家用电器中，相同时间内产生的热量远小于其消耗电能的是()A. 电风扇B. 电水壶C. 电熨斗D. 电暖气11.下列电路中，已知R1、R2为加热电阻，电源电压相等，且R1<R2，则在相同的时间内，整个电路产生的电热最少的是()A. B.C. D.二、填空题12.从能量转化的角度看，电动机主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉。

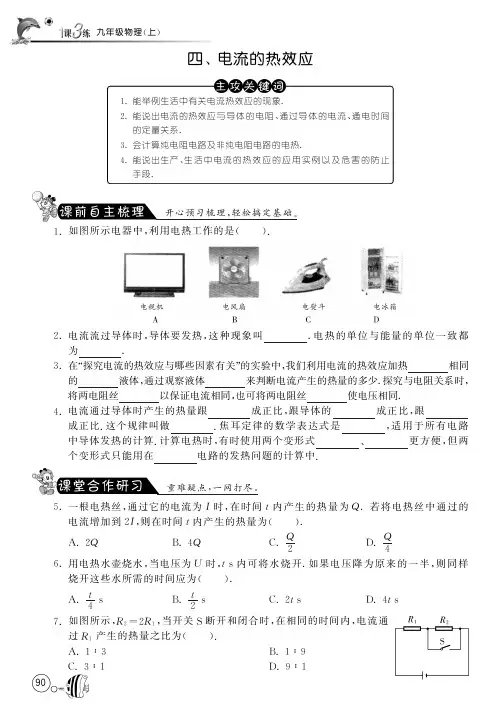

九年级物理(上)90 四㊁电流的热效应1.能举例生活中有关电流热效应的现象.2.能说出电流的热效应与导体的电阻㊁通过导体的电流㊁通电时间的定量关系.3.会计算纯电阻电路及非纯电阻电路的电热.4.能说出生产㊁生活中电流的热效应的应用实例以及危害的防止手段. 开心预习梳理,轻松搞定基础㊂1.如图所示电器中,利用电热工作的是( ).2.电流流过导体时,导体要发热,这种现象叫 .电热的单位与能量的单位一致都为 .3.在探究电流的热效应与哪些因素有关 的实验中,我们利用电流的热效应加热 相同的 液体,通过观察液体 来判断电流产生的热量的多少.探究与电阻关系时,将两电阻丝 以保证电流相同,也可将两电阻丝 使电压相同.4.电流通过导体时产生的热量跟 成正比,跟导体的 成正比,跟 成正比.这个规律叫做 .焦耳定律的数学表达式是 ,适用于所有电路中导体发热的计算.计算电热时,有时使用两个变形式 ㊁ 更方便,但两个变形式只能用在 电路的发热问题的计算中.重难疑点,一网打尽㊂5.一根电热丝,通过它的电流为I 时,在时间t 内产生的热量为Q .若将电热丝中通过的电流增加到2I ,则在时间t 内产生的热量为( ).A.2Q B .4Q C .Q 2 D.Q 46.用电热水壶烧水,当电压为U 时,t s 内可将水烧开.如果电压降为原来的一半,则同样烧开这些水所需的时间应为( ).A.t 4s B .t 2s C .2t s D.4ts 7.如图所示,R 2=2R 1,当开关S 断开和闭合时,在相同的时间内,电流通过R 1产生的热量之比为( ).A.1ʒ3B .1ʒ9C .3ʒ1 D.9ʒ1知识与经济的互动作用表现为知识经济化㊁经济知识化㊂曲绍卫918.家庭电路中超负荷 是指电路中电流过大,出现上述情况时,电路中保险丝会自动熔断,是因为保险丝的熔点较 ,其工作原理是利用电流的 效应.9.小明冬天取暖时发现:电暖器的电热丝热得发红,而与电热丝相连的导线却不怎么热.(1)请你根据小明发现的现象提出一个需要探究的物理问题: ?(2)右图是小明进行实验探究的部分电路,A ㊁B 烧瓶中装有质量相等初温相同的煤油,金属丝电阻分别为R A ㊁R B ,且R A <R B .通电一段时间后,发现B 烧瓶中温度计的示数大些.此现象说明:在 和 相同时, 越大,电流产生的热量越多.10.为了探究电流通过导体产生的热量与什么因素有关,小明设计了如图所示实验,三只完全相同的烧瓶中盛有等质量的煤油,已知电阻丝R 甲>R 乙,R 乙=R 丙.(1)为了探究产生的热量与电阻的关系,应选择的电阻丝为 ;(2)为了探究产生的热量与电流的关系,应选择的电阻丝为 ;(3)该实验的探究中,我们采用了 的方法. 源于教材,宽于教材,举一反三显身手㊂11.有些家用电器在使用过程中,温度过高会损坏电器.下列家用电器中要防止电热产生危害的是( ).A.电饭煲B .电热水器C .电熨斗 D.电视机12.超导材料是一种电阻为零的材料,小欣预测超导材料将会在以下方面得到应用,你认为其中合理的是( ).A.制成电饭锅的发热体B .制成白炽灯的灯丝C .制成滑动变阻器的电阻线 D.作为远距离输电导线13.商场中,一位顾客和一位卖微波炉的售货员出现了不同意见.售货员说微波炉很省电,用它加热食品花不了多少电费;顾客说微波炉很费电,他家的微波炉一开就 烧保险 .他们是从不同角度来说的,其中顾客所说的角度是指微波炉加热食品时 (填 电能 或 电功率 )比较大.14.小吴同学自制了一个简易的 电热驱蚊器 ,发热元件是一个阻值为1.0ˑ104Ω的电阻.当发热元件两端的电压为220V 时,流过该元件的电流为 m A ;通电100s 产生的热量为.15.如图是理发用的电吹风机的电路示意图,其中电动机通电后可以送风,电热丝通电后可以发热.工作时,旋转选择开关,使其同时与触点 ㊁ 接触时,电吹风机送出来的是自然风;旋转选择开关,使其同时与触点 ㊁ 接触时,电吹风机送出来的是热风.要想改造电吹风机,使吹出的热风温度更高一些,应该在原电阻丝上再联一根电阻丝.九年级物理(上)9216.一台电动机,线圈电阻为10Ω,将它接在220V的电路中正常工作时的电流为3A.这台电动机工作5m i n,消耗了多少电能,线圈产生了多少热量,有多少电能转换为机械能?17.如图是一个加热㊁保温电路的一部分.电热丝R1规格为 220V 1100W ,限流电阻R2=506Ω.电路的工作原理是:当温控开关S接a时,电热丝R1接入电路,电路处于加热状态;当达到一定温度时,温控开关S自动从a切换到b,电路处于保温状态.正常工作时,加热功率1100W,保温功率88W.(电源电压保持不变,电阻不随温度变化)(1)请你按照上述原理,对右图进行连线,使它成为完整的电路图;(2)某天在使用(1)中已经连接完整的电路时,R1烧毁了.有人想使电路恢复正常工作,设计了下面方案.请通过计算㊁分析,对两个方案作出评价:方案一:用 220V 220W 电热丝R3㊁ 220V 880W 电热丝R4串联替代R1;方案二:用两根都是 220V 550W 的电热丝R5并联替代R1.(3)请你选用下表所提供的电热丝,再设计一个方案,使(2)中损坏的电路恢复正常工作,并说明设计理由.符号R6R7R8R9规格220V 500W220V 600W220V 2200W110V 550W 数量1123瞧,中考曾经这么考!18.(2011㊃辽宁沈阳)(多选)如图所示是探究在通电时间一定时,电流产生热量与哪些因素有关的实验装置.烧瓶内装有质量和初温完全相同的煤油,瓶中铜丝和镍铬合金丝的长度㊁横截面积相同.下列选项是关于此实验的一些描述,其中正确的是().A.在甲图中,探究的是电流产生热量与电阻的关系B.在乙图中,探究的是电流产生热量与电阻的关系C.在甲图中,闭合开关一段时间后,A瓶中温度计的示数更高D.在乙图中,相同时间内,电流越大,温度计的示数升高得越多四㊁电流的热效应1.C2.电流的热效应焦耳3.质量同种温度变化串联并联4.电流的平方电阻通电时间焦耳定律Q=I2R t Q =U I t Q=U2R t纯电阻5.B6.D7.B8.低热9.(1)电流产生的热量与电阻的大小有关吗(2)电流加热时间电阻10.(1)R甲㊁R乙(2)R乙㊁R丙(3)控制变量法11.D12.D提示:超导体最大的特点是电阻为零,因此电流通过超导体时,超导体不会产生热量,因此它是制作输电导线最理想的材料.13.电功率14.22484J15.2334并16.W=U I t=220Vˑ3Aˑ300s.=1.98ˑ105J.Q=I2R t=(3A)2ˑ10Ωˑ300s.=2.7ˑ104J.Wᶄ=W-Q=1.98ˑ105J-2.7ˑ104J=1.71ˑ105J.17.(1)(2)方案一:R3㊁R4串联时P总=176W,小于原来的功率;方案二:两根R5并联P总=P5+P5=550W+550W=1100W.故方案二可行.(3)两根R8串联时P总=U22R8=U22U2P8=1100W,故也可满足题意.1.A㊁D。

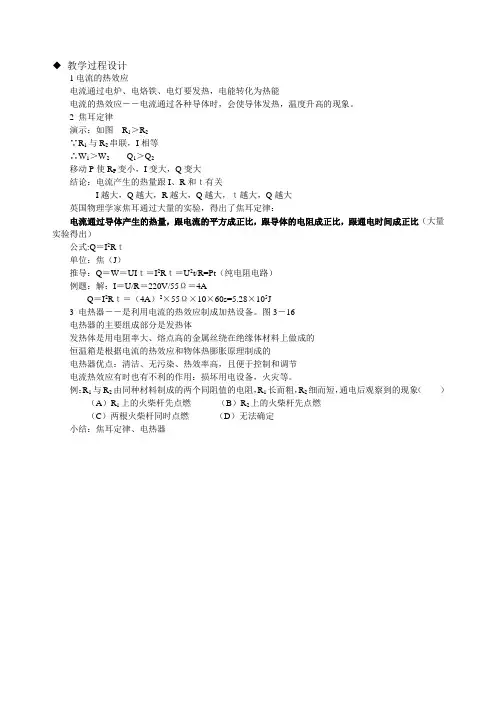

◆教学过程设计
1电流的热效应
电流通过电炉、电烙铁、电灯要发热，电能转化为热能
电流的热效应－－电流通过各种导体时，会使导体发热，温度升高的现象。

2 焦耳定律
演示：如图R1＞R2
∵R1与R2串联，I相等
∴W1＞W2Q1＞Q2
移动P使R P变小，I变大，Q变大
结论：电流产生的热量跟I、R和ｔ有关
I越大，Q越大，R越大，Q越大，ｔ越大，Q越大
英国物理学家焦耳通过大量的实验，得出了焦耳定律：
电流通过导体产生的热量，跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比（大量实验得出）
公式:Q＝I2Rｔ
单位：焦（J）
推导：Q＝W＝UIｔ＝I2Rｔ＝U2t/R=Pt（纯电阻电路）
例题：解：I＝U/R＝220V/55Ω＝4A
Q＝I2Rｔ＝（4A）2×55Ω×10×60s=5.28×105J
3 电热器－－是利用电流的热效应制成加热设备。

图3－16
电热器的主要组成部分是发热体
发热体是用电阻率大、熔点高的金属丝绕在绝缘体材料上做成的
恒温箱是根据电流的热效应和物体热膨胀原理制成的
电热器优点：清洁、无污染、热效率高，且便于控制和调节
电流热效应有时也有不利的作用：损坏用电设备，火灾等。

例：R1与R2由同种材料制成的两个同阻值的电阻，R1长而粗，R2细而短，通电后观察到的现象（）（A）R1上的火柴杆先点燃（B）R2上的火柴杆先点燃
（C）两根火柴杆同时点燃（D）无法确定
小结：焦耳定律、电热器。

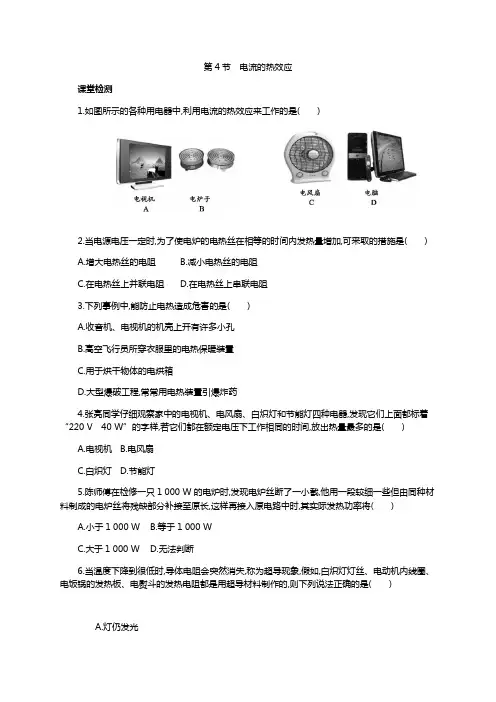

第4节电流的热效应课堂检测1.如图所示的各种用电器中,利用电流的热效应来工作的是()2.当电源电压一定时,为了使电炉的电热丝在相等的时间内发热量增加,可采取的措施是()A.增大电热丝的电阻B.减小电热丝的电阻C.在电热丝上并联电阻D.在电热丝上串联电阻3.下列事例中,能防止电热造成危害的是()A.收音机、电视机的机壳上开有许多小孔B.高空飞行员所穿衣服里的电热保暖装置C.用于烘干物体的电烘箱D.大型爆破工程,常常用电热装置引爆炸药4.张亮同学仔细观察家中的电视机、电风扇、白炽灯和节能灯四种电器,发现它们上面都标着“220 V40 W”的字样,若它们都在额定电压下工作相同的时间,放出热量最多的是()A.电视机B.电风扇C.白炽灯D.节能灯5.陈师傅在检修一只1 000 W的电炉时,发现电炉丝断了一小截,他用一段较细一些但由同种材料制成的电炉丝将残缺部分补接至原长,这样再接入原电路中时,其实际发热功率将()A.小于1 000 WB.等于1 000 WC.大于1 000 WD.无法判断6.当温度下降到很低时,导体电阻会突然消失,称为超导现象,假如,白炽灯灯丝、电动机内线圈、电饭锅的发热板、电熨斗的发热电阻都是用超导材料制作的,则下列说法正确的是()A.灯仍发光B.电动机运转且效率比原来更高C.电饭锅仍能煮饭D.电熨斗仍能熨衣服7.关于电热和电热器有以下几种说法,正确的是()A.电热只有积极作用而无消极作用B.电热器的电阻越大,电流通过它时产生的热量就越多C.电炉、电烤箱、电吹风、电熨斗、电风扇等都是电热器D.500 W的电热器连续正常工作2 h就消耗1 kW·h的电能8.如图所示,是研究电流热效应的部分实验电路,甲电阻丝的阻值小于乙电阻丝的阻值。

比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小,下面关系中正确的是()A.U甲=U乙,Q甲=Q乙B.U甲<U乙,Q甲>Q乙C.U甲<U乙,Q甲<Q乙D.U甲>U乙,Q甲<Q乙9.小明家新买了一个规格为800 W的电热水壶,他经过几次实验后发现,晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长,你认为主要原因是()A.晚间大气压升高,水的沸点升高,需要的热量比早晨多B.晚间电热水壶两端的电压低于早晨电热水壶两端的电压C.晚间水蒸发更快,带走更多的热量D.晚间环境温度比早晨的温度低10.一台电动机正常工作时,两端的电压为220 V,通过线圈的电流为10 A,若此线圈的电阻为2 Ω,那么它的电功率是 W,这台电动机1 min内产生的热量是 J,这台电动机的效率是。
