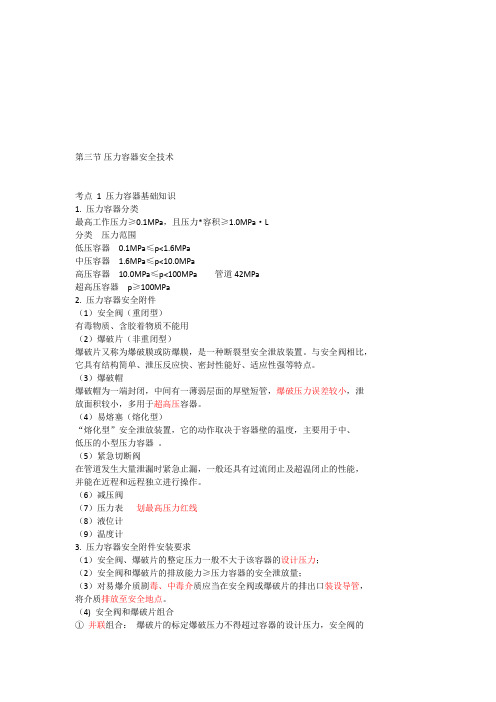

第三节压力容器安全技术考点1 压力容器基础知识1. 压力容器分类最高工作压力≥0.1MPa，且压力*容积≥1.0MPa·L分类压力范围低压容器0.1MPa≤p<1.6MPa中压容器 1.6MPa≤p<10.0MPa高压容器10.0MPa≤p<100MPa 管道42MPa超高压容器p≥100MPa2. 压力容器安全附件（1）安全阀（重闭型）有毒物质、含胶着物质不能用（2）爆破片（非重闭型）爆破片又称为爆破膜或防爆膜，是一种断裂型安全泄放装置。
与安全阀相比，它具有结构简单、泄压反应快、密封性能好、适应性强等特点。
（3）爆破帽爆破帽为一端封闭，中间有一薄弱层面的厚壁短管，爆破压力误差较小，泄放面积较小，多用于超高压容器。
（4）易熔塞（熔化型）“熔化型”安全泄放装置，它的动作取决于容器壁的温度，主要用于中、低压的小型压力容器。
（5）紧急切断阀在管道发生大量泄漏时紧急止漏，一般还具有过流闭止及超温闭止的性能，并能在近程和远程独立进行操作。
（6）减压阀（7）压力表划最高压力红线（8）液位计（9）温度计3. 压力容器安全附件安装要求（1）安全阀、爆破片的整定压力一般不大于该容器的设计压力；（2）安全阀和爆破片的排放能力≥压力容器的安全泄放量；（3）对易爆介质剧毒、中毒介质应当在安全阀或爆破片的排出口装设导管，将介质排放至安全地点。
（4) 安全阀和爆破片组合①并联组合：爆破片的标定爆破压力不得超过容器的设计压力，安全阀的开启压力应略低于爆破片的标定压力。
安全阀先工作，爆破片后工作②串联组合：爆破片破裂后的泄放面积不得小于安全阀的进口面积。
【例题】下列有关压力容器安全附件说法中不正确的是( )。
A．安全阀是一种由出口静压开启的自动泄压阀门,它依靠介质自身的压力排出一定数量的流体介质,以防止容器或系统内的压力超过预定的安全值。
当容器内的压力恢复正常后,阀门自行关闭,并阻止介质继续排出B．爆破片装置是一种非重闭式泄压装置,由进口静压使爆破片受压爆破而泄放出介质,以防止容器或系统内的压力超过预定的安全值C．安全阀与爆破片装置并联组合时,爆破片的标定爆破压力不得超过容器的设计压力。

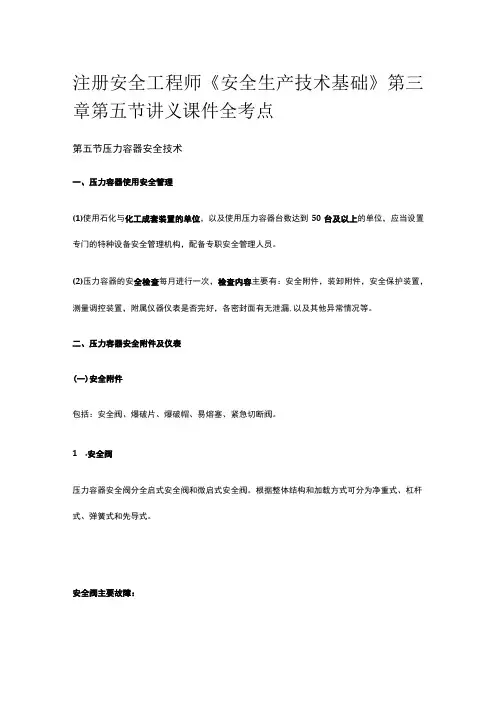

注册安全工程师《安全生产技术基础》第三章第五节讲义课件全考点第五节压力容器安全技术一、压力容器使用安全管理(1)使用石化与化工成套装置的单位，以及使用压力容器台数达到50台及以上的单位，应当设置专门的特种设备安全管理机构，配备专职安全管理人员。
(2)压力容器的安全检查每月进行一次，检查内容主要有：安全附件，装卸附件，安全保护装置，测量调控装置，附属仪器仪表是否完好，各密封面有无泄漏,以及其他异常情况等。
二、压力容器安全附件及仪表(一)安全附件包括：安全阀、爆破片、爆破帽、易熔塞、紧急切断阀。
1.安全阀压力容器安全阀分全启式安全阀和微启式安全阀。
根据整体结构和加载方式可分为净重式、杠杆式、弹簧式和先导式。
安全阀主要故障：2.爆破片是一种非重闭式泄压装置，是一种断裂型安全泄放装置。
与安全阀相比，它具有结构简单、泄压反应快、密封性能好、适应性强等特点。
3.爆破帽爆破压力误差较小，泄放面积较小，多用于超高压容器。
破爆压力与材料强度之比一般为0.2~0.5。
4.易熔塞易熔塞属于“熔化型"（温度型）安全泄放装置，它的动作取决于容器壁的温度，主要用于中、低压的小型压力容器，在盛装液化气体的钢瓶中应用更为广泛。
5.紧急切断阀是一种特殊结构和特殊用途的阀门,它通常与截止阀串联安装在紧靠容器的介质出口管道上。
作用：大量泄漏的紧急止漏、过流闭止及超温闭止。
（二）安全附件装设要求1安全阀、爆破片的压力设定(1)安全阀整定压力一般不大于容器设计压力。
也可采用最高允许工作压力确定安全阀整定压力。
(2)爆破片设计爆破压力一般不大于容器设计压力，且爆破片的最小爆破压力不得小于容器工作压力。
(3)安全阀、爆破片的排放能力应大于等于压力容器的安全泄放量。
2.安全附件安装(1)安全泄放装置应当铅直安装在压力容器液面以上的气相空间部分，或者装设在与压力容器气相空间相连的管道上。
(2)压力容器与安全泄放装置之间的连接管和管件的通孔，其截面积不得小于安全阀的进口截面积，其接管应当尽量短而直。

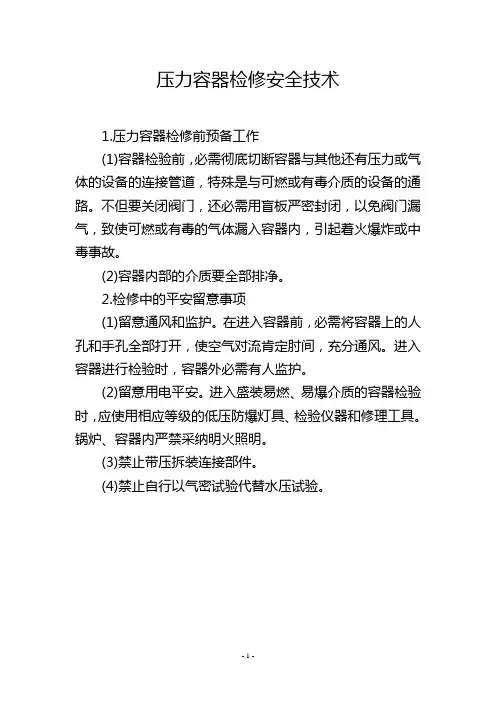

压力容器检修安全技术
1.压力容器检修前预备工作
(1)容器检验前，必需彻底切断容器与其他还有压力或气体的设备的连接管道，特殊是与可燃或有毒介质的设备的通路。
不但要关闭阀门，还必需用盲板严密封闭，以免阀门漏气，致使可燃或有毒的气体漏入容器内，引起着火爆炸或中毒事故。
(2)容器内部的介质要全部排净。
2.检修中的平安留意事项
(1)留意通风和监护。
在进入容器前，必需将容器上的人孔和手孔全部打开，使空气对流肯定肘间，充分通风。
进入容器进行检验时，容器外必需有人监护。
(2)留意用电平安。
进入盛装易燃、易爆介质的容器检验时，应使用相应等级的低压防爆灯具、检验仪器和修理工具。
锅炉、容器内严禁采纳明火照明。
(3)禁止带压拆装连接部件。
(4)禁止自行以气密试验代替水压试验。
