盾构法施工主要施工步骤

盾构法施工方案1. 引言盾构法施工是一种用于地下隧道开挖的高效、安全的方法。

本文档旨在介绍盾构法施工方案，包括施工流程、设备要求、施工安全措施等。

2. 施工流程盾构法施工可分为以下步骤：2.1. 盾构机的组装和调试在施工现场准备好后，需要将盾构机的各个部件进行组装。

组装完成后，对盾构机进行调试，确保其正常运行。

2.2. 隧道入口准备工作在盾构机正式启动前，需要对隧道入口进行一些准备工作。

这包括清理现场、搭建施工平台、设置施工标志等。

2.3. 盾构施工盾构机启动后，开始进行隧道的开挖。

在施工过程中，盾构机会不断前进，同时支护管片进行安装。

施工人员需要密切监控盾构机的状态，保证施工的顺利进行。

2.4. 支护系统安装在盾构机过去后，需要对隧道进行支护。

这包括安装预制的支护管片、注浆加固等工作，确保隧道的稳定和安全。

2.5. 后续工程隧道开挖完成后，需要进行一些后续工程，如排水系统的安装、道路修复等。

3. 设备要求进行盾构法施工需要准备以下设备：•盾构机：根据具体的施工需求选择盾构机的类型和规格。

•运输设备：提供运输盾构机和施工材料的设备，如运输车辆和起重机等。

•施工平台：提供施工人员操作盾构机和支护系统的工作平台。

4. 施工安全措施为确保盾构法施工的安全性，需要采取以下措施：•施工人员需穿戴符合规定的安全装备，包括头盔、工作服、安全鞋等。

•盾构机操作人员需经过专门培训，熟悉操作规程和安全注意事项。

•监测系统需及时监测盾构机的运行状态、地质情况等，并及时作出相应调整。

•在施工现场设置安全警示标志，以提醒人员注意安全。

5. 总结盾构法施工方案是一种高效、安全的地下隧道开挖方法。

本文档对其施工流程、设备要求和安全措施进行了详细介绍。

在实际施工中，请严格按照相关规程和标准进行操作，确保施工的顺利进行和人员的安全。

盾构法施工一、盾构法施工的原理及方法1. 盾构法的基本含义盾构施工法是“使用盾构机在地下掘进，在护盾的保护下，在机内安全的进行开挖和衬砌作业，从而构筑成隧道的施工方法”。

按照这个定义，盾构施工法是由稳定开挖面、盾构机挖掘和衬砌三大部分组成。

盾构法施工的概貌如图5-5-1所示。

在隧道的一端建造竖井或基坑，将盾构安装就位，盾构从竖井或基坑的墙壁开孔出发，在地层中沿着设计轴线，向另一竖井或基坑的孔壁推进。

盾构推进中所受到的地层阻力，通过盾构千斤顶传至盾构尾部已经拼装好的衬砌管片上。

盾构机是这种施工方法中主要的施工机具。

碴土储舱和料斗图5-5-1 盾构法施工概貌图2. 盾构法施工的原理和过程调录像3. 密封式(平衡)盾构机的组成插盾构机组成及管片两个图4. 盾构法的特点a. 地下铁道盾构法施工是在城市浅埋地下作业，不影响地面交通，减少对附近居民的噪音和振动影响；b. 施工费用不受埋深的影响，有较高的技术经济优越性；c. 盾构推进、出土、拼装衬砌等主要工序循环进行，易于管理，施工人员较少；d. 穿越江、河、海时，不影响航运，施工不受风雨等气候条件的影响；e. 但尺寸大小不能改变；f. 盾构施工不可后退。

5. 盾构机和盾构法的发展史初期的盾构法是用手掘式或机械开挖式盾构机，结合使用压气施工方法保证开挖面稳定，进行开挖，在地下水较丰富的地区，用注浆法进行止漏，而对软弱地层，则采用掌子面封闭式施工。

经过多年对盾构技术的研究开发和应用，已演变成现在非常盛行的泥水平衡式和土压平衡式两种盾构机。

这两种机型的最大优点是在开挖功能中考虑了稳定开挖面的措施，将盾构施工法中的三大要素的前两者联系融为一体，无需辅助施工措施。

并通过使用不同类型的刀具，就能适应地质情况变化范围较广的地质条件。

插刀具图盾构法施工开挖面稳定技术的历史，是从压气施工法的“气”演变到泥水式的“水”和土压式的“土”。

“开挖面稳定”和“盾构开挖”的技术已达到较完善的地步。

《地铁车站土建施工方案（盾构法施工）》一、项目背景随着城市的快速发展，人口的不断增长，交通拥堵问题日益严重。

为了缓解城市交通压力，提高居民出行效率，我市决定建设一条新的地铁线路。

本次施工的地铁车站是该线路上的重要节点工程，采用盾构法施工，以确保工程的高效、安全和质量。

该地铁车站位于城市繁华地段，周边建筑物密集，地下管线复杂。

施工过程中需要充分考虑对周边环境的影响，采取有效的保护措施，确保施工安全和周边居民的正常生活。

二、施工步骤1. 施工准备（1）场地平整：对施工现场进行平整，清理障碍物，为盾构机的进场和组装创造条件。

（2）测量放线：根据设计图纸，进行测量放线，确定盾构机的始发位置和隧道轴线。

（3）临时设施建设：搭建临时办公区、生活区、材料堆场等设施，满足施工人员的生活和工作需求。

（4）设备采购与调试：采购盾构机及配套设备，并进行调试和试运行，确保设备性能良好。

2. 盾构始发（1）始发井施工：按照设计要求，进行始发井的施工，包括围护结构、土方开挖、主体结构等。

（2）盾构机组装：在始发井内，将盾构机的各个部件进行组装，并进行调试和验收。

（3）始发准备：安装反力架、始发托架等设备，进行洞门密封处理，为盾构机始发做好准备。

（4）盾构始发：启动盾构机，缓慢推进，进入隧道。

在始发阶段，要密切关注盾构机的各项参数，及时调整推进速度和土压力，确保盾构机平稳始发。

3. 盾构掘进（1）土压平衡控制：根据地质条件和隧道埋深，合理控制土仓压力，保持土压平衡，防止地面沉降和坍塌。

（2）推进速度控制：根据盾构机的性能和地质条件，合理控制推进速度，一般控制在 20～40mm/min 之间。

（3）管片安装：在盾构机推进的同时，进行管片的安装。

管片安装要严格按照设计要求进行，确保管片的连接质量和防水性能。

（4）同步注浆：在管片安装完成后，及时进行同步注浆，填充管片与土体之间的空隙，防止地面沉降。

（5）二次注浆：根据地面沉降监测情况，适时进行二次注浆，进一步控制地面沉降。

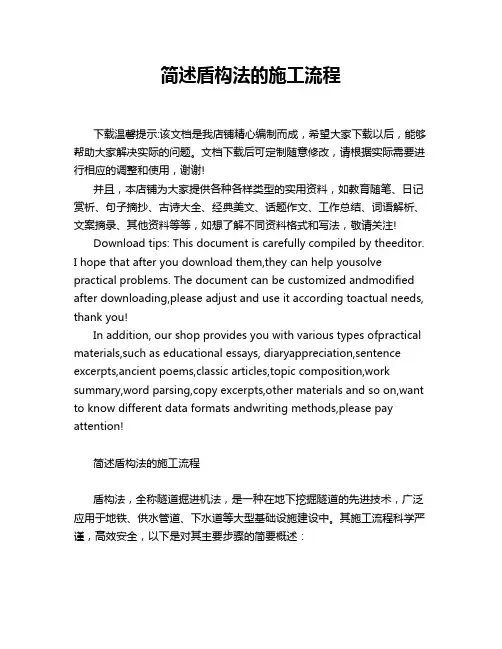

简述盾构法隧道施工的基本流程盾构法是一种现代化的隧道施工方法，它以盾构机为核心设备，利用盾构机在地下推进的方式来建造隧道。

盾构法施工流程包括了多个环节，下面将对其进行简要的概述。

1. 前期准备在进行盾构法隧道施工之前，需要进行充分的前期准备工作。

首先是进行地质勘察和设计，确定隧道的路线和尺寸。

然后是进行现场勘测，确定隧道出入口的位置和施工条件。

接下来是针对施工环境的评估和风险分析，确保施工的安全可行性。

最后是制定详细的施工方案和施工计划。

2. 盾构机组装盾构机是盾构法隧道施工的关键设备，其组装是施工的首要任务。

盾构机通常由多个部分组成，包括刀盘、推进系统、支撑系统和控制室等。

在施工现场，需要将这些部分进行组装，并进行调试和检测，确保盾构机的正常运行。

3. 开挖施工盾构机组装完成后，可以开始进行隧道的开挖施工。

盾构机通过旋转刀盘上的刀具，将土层或岩石切削成小块，并通过螺旋输送机将其运出隧道。

在开挖过程中，需要根据地质情况进行及时的地质预报和处理，确保施工的顺利进行。

4. 土压平衡和涌水处理在盾构法隧道施工中，土层或岩石的开挖会产生土压力，并可能引发涌水问题。

为了解决这些问题，需要采取土压平衡和涌水处理措施。

土压平衡是通过在盾构机前端施加与土层或岩石的压力相等的水压来平衡土压力。

涌水处理则是采取各种方法来控制和排除隧道内的水。

5. 隧道衬砌在隧道开挖完成后，需要对隧道进行衬砌，以增加其稳定性和安全性。

隧道衬砌通常采用预制混凝土或钢筋混凝土进行施工。

在衬砌过程中，需要严格控制施工质量，确保衬砌结构的牢固和密实。

6. 盾构机拆除隧道衬砌完成后，可以进行盾构机的拆除。

拆除盾构机需要进行逆向拆装，即按照组装的步骤，将盾构机的各个部分进行拆解，并进行清洗和维护。

拆除盾构机后，施工现场将进入后期清理和整理阶段。

7. 后期工程隧道施工完成后，还需要进行一些后期工程，以确保隧道的正常运行和使用。

后期工程包括隧道内部的通风、照明和排水系统的安装，以及隧道出入口的道路和交通设施的建设。

盾构法的施工步骤及应用盾构法是应用于地下工程中的一种特殊的施工方法，它的基本原理是利用盾构机来推进和掘进地下隧道。

盾构法的施工步骤主要包括前期准备、盾构机的组装和调试、施工过程、施工完成等。

下面我将详细介绍盾构法的施工步骤及应用。

盾构法施工步骤：1. 前期准备：确定施工地点及工程要求，进行土壤勘察和地质探测，评估地层情况并设计盾构机的参数。

同时制定施工方案，包括施工路线、预计施工时间及工期安排。

2. 盾构机的组装和调试：将盾构机运至施工现场，并进行机械组装和调试，确保各个系统的正常运行。

这包括控制系统、推进系统、排土系统等的安装和调试。

3. 施工过程：在实际施工前，先进行预控开挖，即通过其他方法在地下开凿一个较大的空间，为盾构机提供足够的施工空间。

然后，启动盾构机，推进盾构机向前掘进。

在掘进过程中，盾构机会同时进行掘进和支护，以确保隧道的稳定性。

同时，通过控制盾构机的推进速度、土壤的排出和同步注浆，以及监测地下的沉降情况等，来保证施工过程的安全和稳定。

4. 施工完成：当盾构机掘进至目标点时，施工即可结束。

在完成施工后，需要进行隧道的修补和补充支护工作。

同时，对盾构机进行检修和保养，以备下次使用。

盾构法的应用：1. 地铁、轨道交通项目：盾构法常被应用于地铁、轨道交通等地下隧道的施工。

由于盾构法具有控制沉降、减少地面开挖的优势，可以有效降低对地面交通和建筑物的影响。

2. 城市供水、给排水系统：在城市供水、给排水系统的建设中，盾构法可以用于隧道的施工。

通过盾构法施工的隧道可以连接不同地点的供水和排水设施，提高城市的供水和排水效率。

3. 河道、海底隧道：在河道和海底的隧道工程中，盾构法也被广泛应用。

由于河道和海底的地质条件较为复杂，盾构法可以更好地应对地下水压力和软弱地层等问题，确保施工的安全和稳定。

4. 管道工程：在城市的管道工程中，盾构法可以用于铺设各种管道，包括自来水管道、天然气管道等。

盾构法可以减少地面开挖，降低对居民生活的影响，提高施工效率。
