OPC设置说明

1. 客户机和服务机的用户名和密码设置必须一致

用户名为 Administrator 密码如 123

2．客户机和服务机的工作组一致

3.. 客户机和服务机的防火墙都关闭

4．在服务机sywbh上注册sykj.opcda2 。注意用SYKJOPC.exe进入 点击“注册服务”按钮。然后退出

5． 用OPC_DCOM_set 批处理文件设置 OPC配置，点击进入。

服务机选择“1”，再按回车，直到结束提示，按任意键关闭窗口。在当前目录下系统自动产生opc3个文件。3个OPC文件可以删除。见下图1和图2

图1

图2

客户机选择“2”，再按回车，直到结束提示，按任意键关闭窗口。在当前目录下系统自动产生“自动化安全配置管理”窗口。完成后关闭下图的两个窗口。

图3

7 配置OPC注册完成后，客户机和服务机电脑必须重新启动。无论在客户机还是服务机上，在网上邻居查看工作组的计算机，则会出现相应的客户机和服务机的电脑名称。见图4。

图4中sywbh 是服务机，YF2是客户机。在sywbh 电脑上，点击YF2电脑，则直接进入，无需输入密码。这是OPC配置后引起的。同理在YF2 电脑上，点击sywbh电脑，也直接进入。

图4

7.用模拟软件查看通信效果：

. 在客户机上启用西门子OPC Scut 来启动QCS 3200 软件，并查看数据。方法见图5，图6，图7，图8。

图6中的IP地址为服务机的IP地址。 此图为192.168.1.100 (可以需要改变)

OPC 的名称为 sykj.opcda2 这个不可更改。

图5

图6

图7中产生192.168.1.100 的电脑名称（此为服务机名）。点击连接。如果连接成功，则服务机的QCS3200会自动启动，并产生图8的建立组名的窗口。

图7

图8

图9中建立KK的连接组。连接成功后 见图10 有数据并显示的状态为“good”。

图9

图10

图11

也可以利用opclink实现模拟通信的测试 见图12

图12

上部分查看通信状况，下部分显示具体的数据。

注意：关闭服务机软件前，先关闭客户机OPC软件。否则无法关闭服务机软件(包括模拟测试软件)。并弹出错误窗口图13,并重新启动服务机软件。

图13

合集下载

opc学习说明

opc学习说明

OPC：C#与WINCC通讯

1. 打开WINCC变编程画面

2. 输入项目名称

3. 右键单击内部变量---新建变量

4. 输入新建变量名称等属性

5. 建立完毕

6. 双击图形编辑器

7. 在对象选项板中添加按钮，圆等图形

8. 双击开始按钮

9. 找到“事件”中的鼠标动作，双击

10. 双击“圆”，在属性中找到颜色---背景颜色，在“动态”中右键单击，选择添加动态对话框

11. 为“圆”连接变量

12. 保存，运行

13. 打开VS2005，新建一个项目，在“解决方案资源管理器”中右键“引用”---添加引用

14. 双击添加上的OPCClient，即打开了对象浏览器

15. 在Form1.CS中添加“using OPCClient；”

16. 右键单击“ttt”， 添加---新建项，输入App.config，添加

17. 将如下内容复制到App.config中

PS：

type="Samples.Config.CustomSection,

ConfigurationManager,

Version=1.0.0.0,

Culture=neutralPublicKeyToken=null"

allowDefinition="Everywhere"

allowExeDefinition="MachineToApplication"

restartOnExternalChanges="true" />

connectionString="LocalSqlServer: data source=127.0.0.1;Integrated

Security=SSPI;Initial Catalog=aspnetdb"

OPC 简介及应用

OPC 简介及应用

第 1 页 共 46 页 OPC 概念

在OPC之前，需要花费很多时间使用软件应用程序控制不同供应商的硬件。存在多种不同的系统和协议；用户必须为每一家供应商和每一种协议订购特殊的软件，才能存取具体的接口和驱动程序。因此，用户程序取决于供应商、协议或系统。而OPC具有统一和非专有的软件接口，在自动化工程中具有强大的数据交换功能。

OPC （OLE for Process Control）是嵌入式过程控制标准，规范以OLE/DCOM为技术基础，是用于服务器/客户机连接的统一而开放的接口标准和技术规范。OLE是微软为 Windows系统、应用程序间的数据交换而开发的技术，是 Object Linking and Embedding的缩写。

OPC从数据来源提供数据并以标准方式将数据传输至任何客户机应用程序的机制。供应商现在能够开发一种可重新使用、高度优化的服务器，与数据来源通信，并保持从数据来源/设备有效地存取数据的机制。为服务器提供OPC接口允许任何客户机存取设备。

OPC将数据来源提供的数据以标准方式传输至任何客户机应用程序。OPC（用于进程控制的OLE）是一种开放式系统接口标准，可允许在自动化/PLC应用、现场设备和基于PC的应用程序（例如HMI或办公室应用程序）之间进行简单的标准化数据交换。 定义工业环境中各种不同应用程序的信息交换，它工作于应用程序的下方。您可以在PC机上监控、调用和处理可编程控制器的数据和事件。

服务器与客户机的概念 第 2 页 共 46 页 OPC数据项是OPC服务器与数据来源的连接，所有与OPC数据项的读写存取均通过包含OPC项目的OPC群组目标进行。同一个OPC项目可包含在几个群组中。当某个变量被查询时，对应的数值会从最新进程数据中获取并被返回，这些数值可以是传感器、控制参数、状态信息或网络连接状态的数值。OPC的结构由3类对象组成：服务器、组和数据项。

OPC服务器：提供数据的OPC元件被称为OPC服务器。OPC服务器向下对设备数据进行采集，向上与OPC客户应用程序通信完成数据交换。

OPC配置说明-IE-Gernal

OPC配置说明-IE-Gernal

1 / 15 OPC配置说明

第一步:

安装 组态软件: SIMATIC NET V6.2

第二步:

安装授权号

第三步:

配置OPC:

1. 打开 “Station Coniguration Editor”

a) 对 Index1 插入 OPCServer 如下图:

b) Index3里插入 IE General (选择对应的网卡) 2 / 15

2. 配置控制台 (Configuration Console) (用于PC硬件组件和PC应用程序的组态和诊断,是 组态设置和诊断的核心工具)

i. 网卡模式 由 PG MODE 变为 Configuration mode , index = 3

ii. 设置 Access points 的 S7ONLINE 属性: 问 PC internal (local) 3 / 15

3. 在 STEP7中组态 PC Station

打开 SIMATIC NCM PC Manager , File -> New 建立新项目

a) 新建项目 “LGMazak2” 如图:

b) Insert->Station->Simatic Pc Station 插入一个PC站(注意 StationName 要与

Station Configuratino Editor 里的一致) 4 / 15

c) 选中 pc station ,双击 Configuration 进入PC Station 组态界面

5 / 15

d) 将 Simatic pc station->User application -> OPC Server -> SW V6.1 拖到 1行

如下图所示

:

6 / 15 e) 将 Simatic pc station - > cp industrial Ethernet -> IE General 拖到 3

f) 设置 IE General 的网络属性: 7 / 15

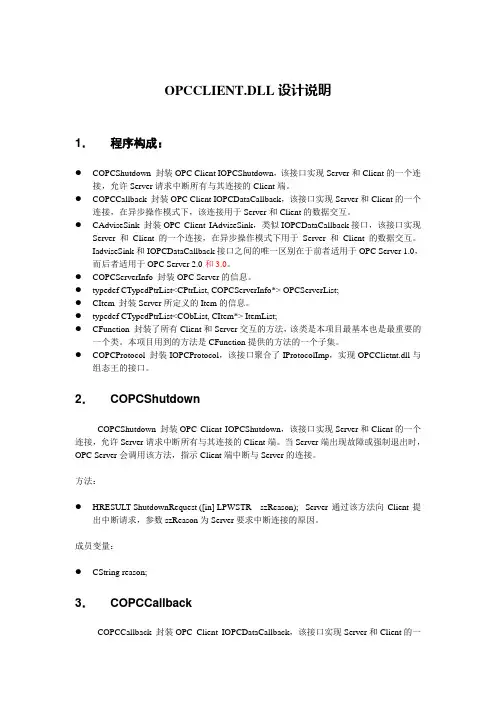

OPCCLIENT规格说明书
