VOLTE知识点

VOLTE知识点

1、VOLTE概述和基本特征

VOLTE是什么？最直接简单的理解就是VOIP，因为LTE没有电路域，需要基于分组域提供IP语⾳业务，即VoLTE(Voice overLTE)。特征1：VoLTE由IMS提供呼叫控制和业务逻辑。VoLTE的信令和媒体经EPC路由⾄IMS⽹络，由IMS提供会话控制和业务逻辑。

特征2：VoLTE由EPC提供⾼质量的分组域承载。在VoLTE中EPC作为IMS的接⼊⽹，通过全球统⼀的专⽤APN(‘IMS’ APN)及独⽴承载为⽤户提供区别于普通数据业务的QoS保障。

特征3：连续覆盖前VoLTE可通过eSRVCC保障呼叫连续性。VoLTE终端在通话过程中漫游⾄⽆LTE覆盖的区域时，通过eSRVCC将当前呼叫切换⾄2G/3G电路域，此时2G/3G⽹络作为IMS的接⼊⽹。

2、VoLTE竞争⼒

体验VoLTE 2G/3G

特性

呼叫

时延0.5-2秒5-8秒

视频质量典型分辨率：480*640

可选720P/1080P

分辨率：176*144

话⾳质量AMR-WB

频率：50~7000Hz

编解码：AMR-WB23.85Kbps

抽样：16KHzAMR-NB

频率：300~3400Hz

编解码：AMR-NB12.2Kbps

抽样：8KHz3、终端开机的IMS注册过程

⽤户开机以后，⾸先完成EPC附着过程，建⽴QCI=9默认承载，附着完成以后，发起IMS注册过程和鉴权。在IMS注册流程中，先建⽴QCI=5的SIP信令承载。然后进⾏SIP的注册过程，当完成注册过程以后，就可以进⾏VoLTE呼叫了。SIP信令的注册过程如下图所⽰。SIP注册过程：

序号消息解释1 ⽤户⾸次试呼时，终端向代理服务器发送REGISTER注册请求

2 IMS认证/计费中⼼获知⽤户信息不在数据库中，向终端回401 Unauthorized质询信息，其中包含安全认证所需的令牌

3 终端将⽤户标识和密码根据安全认

证令牌加密后，再次⽤REGISTER消息报告给IMS服务器4 IMS服务器将REGISTER消息中的⽤户信息解密，认证合法后，将该⽤户信息登记到数据库中，并向终端返回响应消息200OK。

5 ⽤户订阅注册事件包，

6 服务器应答订阅成功。

7 IMS服务器发送notify消息，由于订阅的⽤户已经注册，所以IMS服务器回应Notify消息中，状态为active，同事携带XML信息。8 终端发送Notify 200表⽰接收成功。

4、VoLTE呼叫VoLTE的信令呼叫流程对关键流程的解释如下表所⽰：

序号消息解释1 主叫发INVITE消息，触发主叫RRC 建⽴过程，INVITE消息中包含被叫⽅的号码，主叫⽅⽀持的媒体类型和编码等。

2 主叫建⽴SRB2信令⽆线承载，QCI9默认承载和QCI5 SIP信令⽆线承

载。例如在本例中，信令⽆线承载SRB-ID=2;QCI=9的默认承载的eps-BearerID=5,DRB-ID=3;QCI=5的SIP信令承载的eps-BearerID=6,DRB-ID=4

3 核⼼⽹侧收到主叫的INVITE消息以后，给主叫发送INVITE的应答消息，INVITE 100.表⽰正在处理中。

4 核⼼⽹向处于空闲态的被叫发INVITE消息，由于被叫处于空闲态，所以核⼼⽹侧触发寻呼消息，寻呼处于空闲态的被叫⽤户5 被叫建⽴SRB2信令⽆线承载，QCI9默认承载和QCI5 SIP信令⽆线承载

6 核⼼⽹在QCI5 RB承载上，给被叫⽤户发送INVITE消息

7 被叫对INVITE消息的响应

8 被叫⽅通知主叫⽅，⾃⼰所⽀持的媒体类型和编码。

9 主叫建⽴QCI1的数据⽆线承载，

⽤于承载语⾳数据，使⽤UM⽅式。例如本例中，eps-BearerID=7，DRB-ID=5。关键参数包括头压缩参数，TTIBundling，SPS。DRX参数也会按照语⾳业务的要求进⾏重

新配置。10 被叫建⽴QCI1的数据⽆线承载。例如本例中QCI1承载的

eps-BearerID=7，DRB-ID=5。

11 核⼼⽹通知主叫终端的SM层，建⽴qci=1的承载,例如：

eps-BearerID=7

12 主叫收到被叫的INVITE 183消息

13 核⼼⽹通知被叫终端的SM层，建⽴qci=1的承载

14 主叫收到INVITE 183消息以后，发送确认消息PRACK，启动资源预留过程，

15 被叫收到主叫的PRACK以后，返回PRACK 200响应，启动资源预留过程，16 主叫收到被叫的PRACK 200以后，

发送UPDATE消息，标明资源预留成功。17 被叫收到主叫的UPDATE消息后，得知主叫UE的资源预留成功。被叫发送UPDATE 200，标明被叫资源预留成功，

18 被叫发送INVITE 180，被叫振铃，主叫放回铃⾳

19 被叫摘机，被叫向主叫发送INVITE 200.

20 主叫给IMS服务器发ACK，证实已经收到IMS对于INVITE请求的最终响应。核⼼⽹IMS服务器发ACK 消息给被叫，证实对于INVITE请求的最终响应。21 主叫挂机，发BYE,请求结束本次会话。IMS服务器给被叫发送BYE,请求结束本次会话。

22 被叫挂机，回BYE 200消息，核⼼⽹IMS服务器给主叫发BYE 200，标明会话结束。

23 通过

RRCConntctionReconfiguration

消息和去激活EPS专⽤承载消息，

主叫删除QCI=1的数据⽆线承载。24 被叫删除QCI=1的数据⽆线承载。

5、Volte呼叫volte的AMR-WB 12.65K的确定

1）AMR-WB的9种速率索引表

Frame Type Index Mode

Indication

Mode

Request

Frame content

(AMR-WB

mode,comfort

noise, or other)

0 0 0 AMR-WB 6.60 kbit/s

1 1 1 AMR-WB 8.85 kbit/s

2 2 2 AMR-WB 12.65 kbit/s

3 3 3 AMR-WB 14.25

kbit/s

4 4 4 AMR-WB 15.8

5 kbit/s

5 5 5 AMR-WB 18.25 kbit/s

6 6 6 AMR-WB 19.85 kbit/s

7 7 7 AMR-WB 23.05 kbit/s

8 8 8 AMR-WB 23.85 kbit/s

9 ——AMR-WB SID (Comfort Noise Frame)11~13 ——For future use 14 ——speech lost

15 ——No Data (No transmission/No reception)

——

2）volte呼叫过程中，Invite消息中携带的媒体类型和编码格式

3）主被叫协商以后，在UPDATE消息中确定的媒体类型和编码格式

AMR-WB采样频率为16kHz，AMR的采⽤频率为8kHZ。AMR-WB总共⽀持8种模式，在上图中就是mode-set=2，表⽰AMR-WB只适应12.65kbps 编码⽅式。

6、Volte呼叫vollte的AMR-WB 23.85k的确定

1）Invite消息中的AMR-23.85k的编码⽅法

2）update 消息中协商以后的媒体类型和编码⽅式

下图中：媒体类型为AMR-WB，采样频率为16k，单通道。采⽤的模式为AMR-WB的mode 8。mode8对应的编码速率为23.85kbps。

7、Volte语⾳呼叫2G

上图是VoLTE呼叫2G信令流程。流程和VoLTE 呼叫VoLTE是相同的。区别是如果VoLTE使⽤AMR-WB语⾳，在协商之后，会变为AMR12.2。

下图中，主要使⽤AMR-WB语⾳，被叫为GSM 语⾳是的语⾳编码协商结果。语⾳采⽤采样频率为8k的AMR语⾳，mode-set=7，表⽰使⽤AMR 12.2 kbit/s (GSM-EFR)。

INVITE消息中，VoLTE终端⽀持的语⾳编码⽅案：协商后的语⾳编码⽅案：

8、Volte视频呼叫2G 流程如下所⽰：

序号消息解释

主叫发INVITE消息，触发主叫RRC建⽴过程，INVITE消息中包含被叫⽅的号1

码，主叫⽅⽀持的媒体类型和编码等。例如⽀持的⾳频和视频等。

核⼼⽹侧收到主叫的INVITE消息以后，给主叫发送INVITE的应答消息，INVITE 2100.表⽰正在处理中。

3 核⼼⽹向处于空闲态的被叫发送寻呼消息。

4 核⼼⽹向被叫GSM⼿机发送setup消息，消息中包含语⾳承载能⼒和主叫号码

5 GSM被叫给核⼼⽹发送call confirmed消息，包含语⾳编码能⼒相关信息。

主叫LTE⼿机，建⽴qci=1的语⾳承载。由于被叫不⽀持视频，所以没有建⽴6qci=2的承载。

核⼼⽹IMS服务器发送INVITE 183，表⽰会话正在处理中，其中包含了被叫7

⽀持的语⾳编码类型和媒体格式等信息。8~11 进⾏媒体格式协商和资源预留。由于被叫为GSM⼿机，所以只⽀持12.2语⾳

12 被叫GSM建⽴业务承载

13 核⼼⽹发送INVITE 183，表⽰会话在处理中

14 被叫振铃

15 核⼼⽹发送INVITE 180，主叫放回铃⾳。

16 被叫摘机

17 核⼼⽹给主叫发送Invite 200，表⽰ok

18 主叫发ACK，表⽰呼叫建⽴成功，

19 被叫收到connect acknowledge，表⽰呼叫连接建⽴成功

20 主叫挂机，发BYE消息,删除建⽴的语⾳业务承载。

21 核⼼⽹给GSM被叫发送disconnect消息

22 gsm被叫收到后，发送RELEASE

23 核⼼⽹删除建⽴的语⾳业务承载，同时给主叫发BYE 200，表⽰成功

核⼼⽹收到被叫的RELEASE消息以后，发送release complete，表⽰释放成24

功9、eSRVCC

SRVCC（Single Radio Voice Call Continuity）存在切换性能问题，⽆法达到语⾳中断时长⼩于300ms的部署要求，会严重影响VoLTE⽤户体验1. SRVCC终端发起向另⼀IMS终端的语⾳呼叫

2. 呼叫成功，媒体连接建⽴，双⽅进⾏通话

3. ⽤户离开LTE覆盖，eNodeB触发SRVCC切换,MME通知SRVCC MSC准备切换，MSC完成预留资源

4. MME通知终端切换到2G/TD，切换过程中语⾳发⽣中断，中断时间T1约为200ms

5. SRVCC MSC发起远端媒体更新，通知远端IMS终端通过SRVCC MSC接收和发送语⾳

6. 远端IMS终端将媒体连接切换⾄SRVCC MSC

7. 从SRVCC终端切换到2G/TD到远端IMS终端切换媒体连接完成，这段时间语⾳将发⽣中断，中断时间T2约为800ms左右（如果远端终端处于漫游中，这段时间还会更长）eSRVCC：在SRVCC基础上，通过在拜访地引⼊ATCF作为媒体锚定点，节省远端媒体更新时间，可将切换时延减低⾄300ms以内。（注：ATCF 功能集成在SBC内实现）

⼀．终端不区分SRVCC和eSRVCC，均看做SRVCC，附着过程中终端上报SRVCC能⼒，

并存储在HSS中；

⼆．是否⽀持eSRVCC是由拜访地和归属地的

⽹络部署决定的，只有当拜访地和归属地均

合集下载

VoLTE基础理论+Vo关键技术+LTE技术原理VOIP及信道LTE学习积累总结

VoLTE基础理论+Vo关键技术+LTE技术原理VOIP及信道LTE学习积累总结

VoLTE基础理论+Vo关键技术+LTE技术原理VOIP及信道LTE学习积累总结

一、语音相关 1基础概念

CS语音:在2G/3G网络中，语音一般由电路域交换系统提供，因此我们一般也称之为CS语音

语音: 当IP多媒体子系统出现后，我们将提供的语音业务称之为语音，一般也可以称之为PS语音，这是因为需要通过分组域交换网络提供的IP通道与用户终端进行交互一般认为，语音是/阶段提供的标准语音服务方案

全IP网络:随着IP技术的发展，电信网络逐渐废弃了传统七号信令网络，而全面转向全IP网络，以第三代伙伴项目组织为例， 将采用全IP 化核心网，抛弃了当前2G/3G系统中的电路交换域，而将分组交换域进行研究，从而定义了全IP的长期演进/演进分组系统网络/因此在/网络中CS语音将不可用 由于语音业务对时延的要求比较高 在目前的3G 及其以前的系统中 都通过电路域承载利用专用资源

语音业务通过IP 承载已经成为发展趋势在( ) 系统中 只存在分组域 语音业务通过( ) 承载

语音实现方案

将采用全IP 化核心网，从而带来对传统电路域语音业务承载的变革

CS回退技术使用CS 回退技术可把语音业务从 网络转移到传统的2G 或3G 网络，通过传统的电路域进行语音承载缺点：CS 回退过程中将发生- 小区选择或切换，因此带来较大的呼叫建立延迟，且CS 回退要求2G/3G 网络与E- 网络重叠覆盖，没有传统2G/3G 网络的新兴运营商无法采用此方案

SR- 方案一般认为，语音是/阶段提供的标准语音服务方案，但是基于 的技术只支持在存在分组域的网络发起语音业务，无法保证用户从E- 移动到／/ 1X网络后的语音连续性为此3 提出了基于 的SR- 方案，此方案支持将分组域的语音业务切换到电路域，但需要运营商部署系统 方案考虑利用 接入网络，以数据包方式封装语音数据并透明传输到CS 域的服务器，从而实现在即使不存在// 1X等传统接入网络的情况下，利用E- 接入网和传统的CS

荣耀8青春版关于volte的全面技术教程

荣耀8青春版关于volte的全面技术教程

荣耀8青春版关于volte的全面技术教程

首先，什么是 Volte高清语音？

VoLTE 即 Voice over LTE，是基于 IMS 的语音业务，与 2G/3G

语音通话有着本质的不同，VoLTE 是架构在 4G 网络上全 IP 条件下的端到端语音方案。

相对于 2G/3G 语音通话，VOLTE 高清语音优势主要体现在：

• 接通等待时间更短，无需从 4G 回落到 2G/3G。

• 通话语音质量更高、更自然，引入了高清语音和视频编码，语音质量有明显提高。

• 部分产品可提供高清视频通话。

其次，如何使用Volte高清语音？

需持有支持VoLTE功能的手机及4G usim卡，由于荣耀8青春版的Volte高清语音仅限中国移动客户，而且需要自行联系中国移动客服开通Volte。 具体业务简介以上海移动的Volte为例：4G高清通话业务采用全球领先的VoLTE（Voice over LTE）技术，是全新的基于4G（LTE）网络的高清语音解决方案；实现了4G网络同时承载语音与上网业务，让体验更好。 4G高清通话业务可为客户提供4G高清语音通话服务。资费标准和功能费用

以当地移动运营商的资费标准为准

。

再者，VoLTE电话是否耗费数据流量？

VoLTE和数据业务一样，都是使用数据流量，但是不会被手机的流量统计模块统计进来，因此系统的流量限制一般不会影响 VoLTE，同时中国移动对于 VoLTE 产生的流量不计费。关闭数据业务开关不影响 VoLTE 使用。

接着，荣耀8青春版的Volte开关在哪里？

开关在：设置->更多->移动网络->VoLTE 通话 最后，Volte可能遇到的三种情况

No1 拔打短号不能用 VoLTE 电话

已开通 VoLTE，普通号码可以正常使用 VoLTE，但拨打短号码时仍然是2G通话。 VoLTE 拔打短号时，部分地区的网络配置为回落到2G或3G通话。并非手机故障，放心使用。当地网络配置最好咨询当地运营服务商。

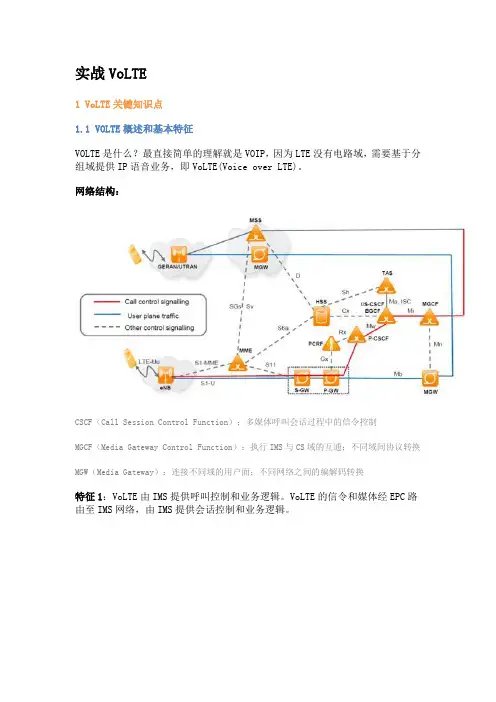

实战VoLTE课件
