C60混凝土CDP本构计算

引言：

C60混凝土是一种高性能混凝土，具有较高的抗压强度和耐久性。在结构设计中，了解C60混凝土的本构关系对于准确预测结构行为至关重要。本文将介绍C60混凝土的CDP本构计算方法，并详细讨论其计算原理、影响因素以及实际应用。

一、CDP本构计算原理

CDP（Constitutive Damage Plasticity）本构理论是一种将材料的损伤和塑性行为耦合在一起考虑的本构模型。在C60混凝土的CDP本构计算中，通过定义损伤变量和塑性应变来描述材料的力学行为。

CDP本构模型包括两个主要的方程：动力学方程和损伤演化方程。动力学方程描述材料的力学响应，损伤演化方程描述材料的损伤发展过程。

二、影响因素

C60混凝土的CDP本构计算受多种因素影响，主要包括以下几个方面：

1. 材料的本构参数：C60混凝土的本构参数包括弹性模量、屈服强度、损伤参数等。这些参数的选择对于计算结果的准确性和可靠性具有重要影响。

2. 应变率效应：C60混凝土在不同应变率下的力学性能会有所变化。因此，在CDP本构计算中需要考虑应变率效应，以获得更准确的计算结果。

3. 温度和湿度：温度和湿度对混凝土的物理性能和力学性能都有较大影响。在CDP本构计算中，需要根据实际情况考虑温度和湿度对C60混凝土力学行为的影响。

三、实际应用

C60混凝土的CDP本构计算在工程实践中具有广泛的应用。通过对结构的本构计算，可以预测结构的力学行为和破坏模式，为结构设计和施工提供可靠的依据。

在实际应用中，CDP本构计算需要结合材料试验和数值模拟方法。通过对C60混凝土试件进行拉伸、压缩、弯曲等试验，获取材料的本构参数。然后，将这些参数输入到CDP本构模型中，进行数值模拟计算，得到结构的力学响应和变形情况。

四、总结

C60混凝土的CDP本构计算是一种重要的工具，用于预测结构的力学行为和破坏模式。通过了解C60混凝土的本构关系，可以提高结构设计的准确性和可靠性。在实际应用中，需要考虑材料的本构参数、应变率效应、温度和湿度等因素，结合材料试验和数值模拟方法进行计算。

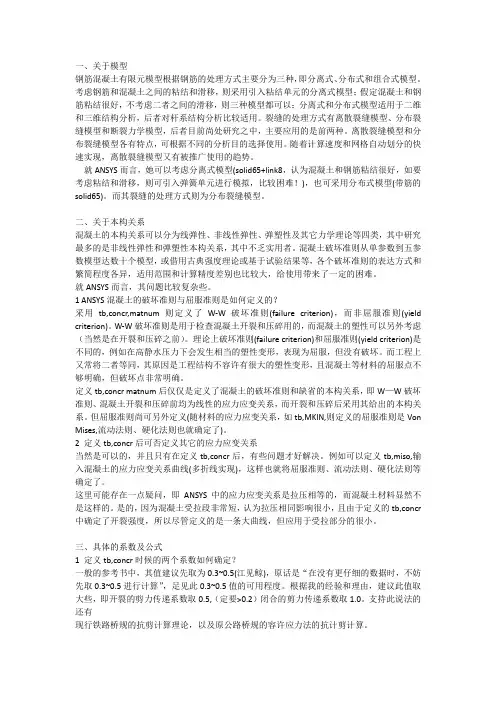

一、关于模型

钢筋混凝土有限元模型根据钢筋的处理方式主要分为三种，即分离式、分布式和组合式模型。考虑钢筋和混凝土之间的粘结和滑移，则采用引入粘结单元的分离式模型；假定混凝土和钢筋粘结很好，不考虑二者之间的滑移，则三种模型都可以；分离式和分布式模型适用于二维和三维结构分析，后者对杆系结构分析比较适用。裂缝的处理方式有离散裂缝模型、分布裂缝模型和断裂力学模型，后者目前尚处研究之中，主要应用的是前两种。离散裂缝模型和分布裂缝模型各有特点，可根据不同的分析目的选择使用。随着计算速度和网格自动划分的快速实现，离散裂缝模型又有被推广使用的趋势。

就ANSYS而言，她可以考虑分离式模型(solid65+link8，认为混凝土和钢筋粘结很好，如要考虑粘结和滑移，则可引入弹簧单元进行模拟，比较困难！)，也可采用分布式模型(带筋的solid65)。而其裂缝的处理方式则为分布裂缝模型。

二、关于本构关系

混凝土的本构关系可以分为线弹性、非线性弹性、弹塑性及其它力学理论等四类，其中研究最多的是非线性弹性和弹塑性本构关系，其中不乏实用者。混凝土破坏准则从单参数到五参数模型达数十个模型，或借用古典强度理论或基于试验结果等，各个破坏准则的表达方式和繁简程度各异，适用范围和计算精度差别也比较大，给使用带来了一定的困难。

就ANSYS而言，其问题比较复杂些。

1 ANSYS混凝土的破坏准则与屈服准则是如何定义的？

采用tb,concr,matnum则定义了W-W破坏准则(failure criterion)，而非屈服准则(yield

criterion)。W-W破坏准则是用于检查混凝土开裂和压碎用的，而混凝土的塑性可以另外考虑（当然是在开裂和压碎之前）。理论上破坏准则(failure criterion)和屈服准则(yield criterion)是不同的，例如在高静水压力下会发生相当的塑性变形，表现为屈服，但没有破坏。而工程上又常将二者等同，其原因是工程结构不容许有很大的塑性变形，且混凝土等材料的屈服点不够明确，但破坏点非常明确。

混凝土本构模型综述

### 学号：#############

捕要：木文综述了近年来国内外混凝土木构模熨的一些研丸状况.对国内外帰新的几种混凝卜.木构模 型进厅了述评.指出了各种模型的适用条件及其优缺点.报后.根据现有的研究成果及混凝上材料的试验 研宛结果.得出了建立混凝上动力本构模型中应考虑的上耍I人索.并口从几个方而展望混凝土本构模型的 发展方向.

关键字：混凝十•：木构模型：经典力学基础：新兴力学棊础

引言

凝土是以水泥为胶凝材料的多组分多相非匀质的复合材料，对混凝土强度的形成、破损 的过程与机理以及如何设计和计算强度.都是非常复杂的问题。混凝土的木构模型是指描述 材料力学性质的数学表达式即对材料的应力应变性状的数学模拟.迄今为止人们对各种材 料提出的各种各样的本构模型数不胜数根据这些模型对材料力学性能特征的描述可归纳为 四人类：1线弹性模型2非线弹性模型3塑性理论模型4其它力学理论模型.线弹性模型 和塑性理论模型以成熟的力学理论（弹性理论和塑性理论）的观点和方法为基础移植于特定 材料而建立.非线弹件模型以线弹件模型为基础是弹性理论中广义虎克定律的推广主要依 据材料的试验数据和规律进行总结和回归分析而得到.其它力学理论模型是指借鉴一些新 兴的力学分支结介特定材料待点推导而得的相应本构模型.

1基于经典力学基础上的本构模型⑵⑶

1.1线弹性本构模型

该模型假定混凝土为理想弹性体应力与应变成正比应变在加卸载时沿同一直线变化完 全卸載后无残余变形应力9应变冇确定的唯一关系弹性模量为常量.考世混凝土材料性能 的方向性差异尚町建立不同复杂程度的线弹性本构模型如并向异性本构模型正交异性本构 模型各向同性本构模型等⑴。这类模型适用于：①混凝土的应力水半较低内部微裂缝和塑性 变形很小②预应力结构或受约束结构开裂Z前③体形复杂结构的初步分析或近似计算④某 些结构选用不同的本构模型对其计算结果不敏感时等情况⑸

cheng

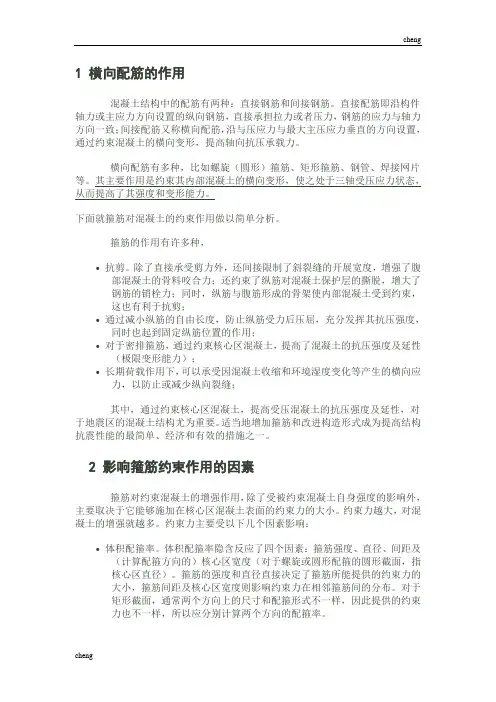

cheng 1 横向配筋的作用

混凝土结构中的配筋有两种：直接钢筋和间接钢筋。直接配筋即沿构件轴力或主应力方向设置的纵向钢筋，直接承担拉力或者压力，钢筋的应力与轴力方向一致；间接配筋又称横向配筋，沿与压应力与最大主压应力垂直的方向设置，通过约束混凝土的横向变形，提高轴向抗压承载力。

横向配筋有多种，比如螺旋（圆形）箍筋、矩形箍筋、钢管、焊接网片等。其主要作用是约束其内部混凝土的横向变形，使之处于三轴受压应力状态，从而提高了其强度和变形能力。

下面就箍筋对混凝土的约束作用做以简单分析。

箍筋的作用有许多种，

• 抗剪。除了直接承受剪力外，还间接限制了斜裂缝的开展宽度，增强了腹部混凝土的骨料咬合力；还约束了纵筋对混凝土保护层的撕脱，增大了钢筋的销栓力；同时，纵筋与腹筋形成的骨架使内部混凝土受到约束，这也有利于抗剪；

• 通过减小纵筋的自由长度，防止纵筋受力后压屈，充分发挥其抗压强度，同时也起到固定纵筋位置的作用；

• 对于密排箍筋，通过约束核心区混凝土，提高了混凝土的抗压强度及延性（极限变形能力）；

• 长期荷载作用下，可以承受因混凝土收缩和环境湿度变化等产生的横向应力，以防止或减少纵向裂缝；

其中，通过约束核心区混凝土，提高受压混凝土的抗压强度及延性，对于地震区的混凝土结构尤为重要。适当地增加箍筋和改进构造形式成为提高结构抗震性能的最简单、经济和有效的措施之一。

2 影响箍筋约束作用的因素

箍筋对约束混凝土的增强作用，除了受被约束混凝土自身强度的影响外，主要取决于它能够施加在核心区混凝土表面的约束力的大小。约束力越大，对混凝土的增强就越多。约束力主要受以下几个因素影响：

• 体积配箍率。体积配箍率隐含反应了四个因素：箍筋强度、直径、间距及（计算配箍方向的）核心区宽度（对于螺旋或圆形配箍的圆形截面，指核心区直径）。箍筋的强度和直径直接决定了箍筋所能提供的约束力的大小，箍筋间距及核心区宽度则影响约束力在相邻箍筋间的分布。对于矩形截面，通常两个方向上的尺寸和配箍形式不一样，因此提供的约束力也不一样，所以应分别计算两个方向的配箍率。 cheng
