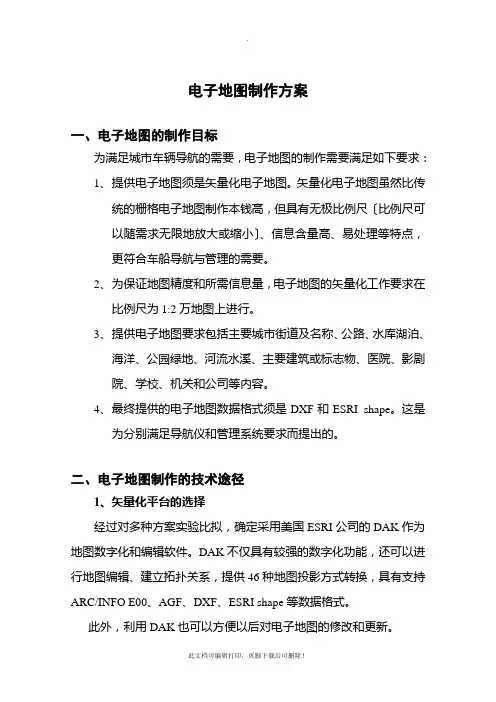

电子地图整理方案

一、电子地图的整理目标

为满足城市车辆导航的需要，电子地图的整理需要满足如下要求：

1、提供电子地图须是矢量化电子地图。矢量化电子地图虽然比传统的栅格电子地图整理成本高，但具有无极比例尺（比例尺可以随需求无限地放大或缩小）、信息含量高、易处理等特点，更符合车船导航与管理的需要。

2、为保证地图精度和所需信息量，电子地图的矢量化工作要求在比例尺为1:2万地图上进行。

3、提供电子地图要求包括主要城市街道及名称、公路、水库湖泊、海洋、公园绿地、河流水溪、主要建筑或标志物、医院、影剧院、学校、机关和公司等内容。

4、最终提供的电子地图数据格式须是DXF和ESRI shape。这是为分别满足导航仪和管理系统要求而提出的。

二、电子地图整理的技术途径

1、矢量化平台的选择

经过对多种方案实验比较，确定采用美国ESRI公司的DAK作为地图数字化和编辑软件。DAK不仅具有较强的数字化功能，还可以进行地图编辑、建立拓扑关系，提供46种地图投影方式转换，具有支持ARC/INFO E00、AGF、DXF、ESRI shape等数据格式。

此外，利用DAK也可以方便以后对电子地图的修改和更新。

2、纸图的确定

根据电子地图的整理要求，选择1：2万的地图为矢量化对象。

3、其他条件的选择

整理矢量化电子地图在硬件上需要数字化仪、计算机等设备。计算机可以选择普通PC兼容机，数字化仪可选择DAK所支持的CAL COM9100等品牌。

三、电子地图整理主要工作及步骤

1、地图控制点的选择与测定

因为购买的大比例尺地图缺少经纬度坐标和地理控制点，根据地图数字化的要求，需要首先测定一些高精度控制点。为提高控制精度，控制点的选择既要均匀，还要具有的易测点、易标定的特点。

2、地图数字化分层方案的制定

根据地图数字化的内容和地理信息处理与存储的需要，将地图分为9个图层（Coverage）。

面状图层：包括主要城市街道和公路、建筑、水库湖泊、海洋面状河流，公园绿地等。

城市区界边界层

高速路及主干道层

城市街道图层

次要街道图层

建筑物图层

水体图层

绿地公园图层

线状图层：包括河流水溪、铁路等，此外还包括一些面状图层中部分辅助线。

点状图层：包括主要建筑或标志物，主要医院、影剧院、学校、机关，主要公司等。

在以后使用中可以根据需要从以上8层中提取数据，做更多分层。

3、数字化编码方案制定

为满足电子地图在使用中显示、查询检索和定位导向的需要，在数字化过程中要对地物进行编码。

根据管理中心和车载设备对电子地图的不同要求，地图数字化采取了普遍编码的措施。对某一具体地物来说，其编码即用户标识码（User_ID）共7位，由两部分组成：前3位为属性码，后4位为识别码。

× × × × × × ×

属性码识别码

因为面状图层中的线不必具体区分，所以编码只有3位属性码，没有识别码。

属性码的编码办法：对所有地物，例如普通建筑物、街道边线、边界线等，都采用3位属性码。首位代表大类，第二位和第三位代表终极分类。

地物属性编码首位意义：

1代表交通及附属设施；

2代表居民地和建筑；

3代表代表水系和绿地（海、河湖、水库等）；

4代表境界；

5代表城市公共设施及机构；

6代表其他地形、地貌及人文景观；

9代表其他辅助性符号；

具体每类地物属性编码如下：（共48类）

地物名称编码

线状地物：

多边形辅助线 100

高速路及城市主干道边界线 101

城市街道（国道）边界线 102

次要街道（没标注名称）和省道边界线 103

县级公路边界线 104

桥梁 105

省边界 402 地物名称编码

地市边界 401

区县界 400

建筑物轮廓线（面状城市边界） 200

铁路 110

水体边界线 300

公园绿地边界线 302

大坝 307

河流水溪、水渠 301

城墙、长城 600

地形轮廓线 900

内图廓线 999

辅助线 998

其他 901

面状地物：

高速公路及主干道 101

城市街道 102

次要街道（没标注名称） 103

立交桥 104

火车站 111

建筑物（面状城市） 201

突出建筑物 202

湖泊水库鱼塘、面状河流 302

海洋 303

公园 304

绿地 305

体育场 306

城市空地 307

行政区划 400 地物名称编码

山区 601

其他 902

点状地物：

党政机关、团体 500

高速公路收费站 106

加油站 107

出租机车公司 108

长途汽车站 109

公安交通管理局 110

交通中队、大队 111

公安局、派出所 112

停车场 113

机动车检测场 114

公安交通执法站 115

汽车配件商店 116

汽车修厂 117

点状县市驻地 200

乡镇驻地 201

自然村 202

飞机票预售处 501

火车票预售处 502

港口 503

新闻出版 504

科研机构 505

医院 506

学校 507

公司、工厂 508

影剧院、俱乐部 509 地物名称编码

餐厅、酒楼 510

宾馆、饭店 511

旅游服务机构 512

邮政电信 513

银行 514

商场、商店 515

图书馆、博物馆、展览馆 516

体育设施 517

书店 518

变电站、发电站 519

个别突出点状建筑物 520

灯塔 521

水文站 522

旅游景点、文化古迹 601

山峰 602

其他 903

4、地图的矢量化

首先要将纸图粘贴到数字化仪上。为减小误差，纸图的粘贴要做到平整。对面积比较大或地图图幅多的地图分成多幅分别进行矢量化。地图的矢量化选择常用的手扶跟踪数字化方法。

5、地图的编辑与修改

数字化后得到的电子地图不免有许多错误，需要对其进行编辑修改。地图的编辑在DAK中ARCEDIT模块下进行。经过编辑修改，消除图层中错误的点、线、多边形标识点及编码、不需要的Dangle线、假结点等。

6、地图拓扑关系的建立

为实现对地图的拼接和坐标转换以及空间操作，需要将图层建立起空间拓扑关系。

７、地图的坐标转换矢量化后地图坐标为数字化仪坐标，没有实际地理意义。此外，不经过地图的坐标转换就不能进行地图拼接。利用Transform模块将地图数字化仪坐标转换为大地直角坐标或经纬度坐标。

８、地图的无缝拼接

分幅数字化的地图经过地图坐标转换后，再经过在DAK中ARCEDIT模块下的局部调整后，使用Mapjoin模块进行拼接，得到完整的电子地图。拼接后的电子地图还要重新进行编辑修改，消除错误。

９、有关属性地理信息的添加

电子地图中除了位置信息以外，还包括许多属性信息。首先在属性数据文件中添加相应字段，例如type、name等，然后根据每一地物对应的User-ID，为其添加相应的地理信息。这一部分工作可以通过将DAK与FOXPro等数据库管理系统结合完成。

10、地图格式的转换

根据对电子地图的不同具体用途和要求，经过转换、拼接、编辑修改和添加属性地理信息的电子地图图层（Coverage）格式利用DAK转换成DXF和ESRI shape格式。

以上是电子地图整理的基本步骤和工作。以后信息更新和添加的方法和步骤基本与整理方法一致。

基于 ArcGIS 平台制作矢量电子地图的方法探讨

李慧姝;廖文锋;彭小河

【期刊名称】《测绘与空间地理信息》

【年(卷),期】2014(000)007

【摘要】电子地图的应用已日趋广泛，其制作方式得到了重视。本文从基础数据准备与处理、电子地图配图以及电子地图切图3个方面着手，探讨在ArcGIS

10．0平台下矢量电子地图的制作方法，并对其相关问题的解决方案进行了详细的阐述，以期为矢量电子地图的制作和更新提供相应的技术路线和解决相关问题的新思路。%The application of electronic map is more and more widely used ,

and the way of producing maps receives more attention . The paper

discusses three aspects of the preparation of basic data and processing ,

electronic map drawing and the electronic map cut-ting to explore the

method of making the vector electronic map on the platform of ArcGIS

10.0, and the solution and the correlative problems are described in detail

in order to provide new ideas of the corresponding technical route and

solve the problems related to making and updating vector electronic

maps .

【总页数】3页(P144-146)

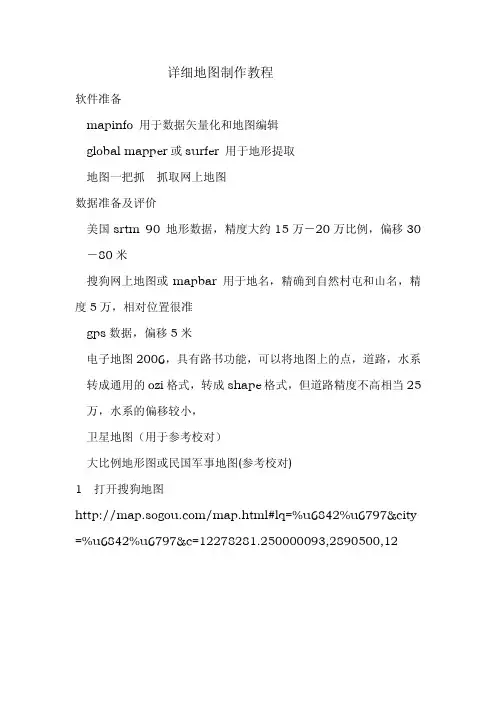

电子地图制作教程

详细地图制作教程

软件准备 mapinfo 用于数据矢量化和地图编辑

global mapper或surfer 用于地形提取

地图一把抓抓取网上地图

数据准备及评价美国srtm 90 地形数据，精度大约15万－20万比例，偏移30

－80米搜狗网上地图或mapbar 用于地名，精确到自然村屯和山名，精

度5万，相对位置很准 gps数据，偏移5米

电子地图2006，具有路书功能，可以将地图上的点，道路，水系

转成通用的ozi格式，转成shape格式，但道路精度不高相当25

万，水系的偏移较小，卫星地图（用于参考校对）大比例地形图或民国军事地图(参考校对)

1 打开搜狗地图

/map.html#lq=%u6842%u6797&city

=%u6842%u6797&c=12278281.250000093,2890500,12

找到你要截的最左上边和右下。放大到这个程度

打开地图一把抓

按地图一把抓的方法截图。因为是在网上截图，速度慢，将参数时间设大些，3秒。

将得到抓取区域的图片。建议区域不要太大，太大设计到投影的问题和图片太大，运行速度慢。面积20×20公里合适了。

2 建立控制点，9个以上，要均匀分布于地图中。控制点从电子地

图2006的道路交叉或水系交汇或水库的顶角和gps实测而来。

精度gps实测大于水系大于道路交叉。笔记录控制点的位置和经

纬度 3 用电子地图2006在控制点上标记，导出相应格式，获得经纬度

（参考相关文章，我用gps） 4 用global mapper 打开相应地区的srtm数据，形成等高线20

－50的等高距，转成shape格式。 5 shape等高线导入mapinfo

6 导入图片，成栅格格式

找到相应的控制点，填入经纬度

校正好地图。 6 建立网格，方便矢量化，防止遗漏

7 建立新的图层，乡镇，村庄，点数据大路，小路，河流线数据

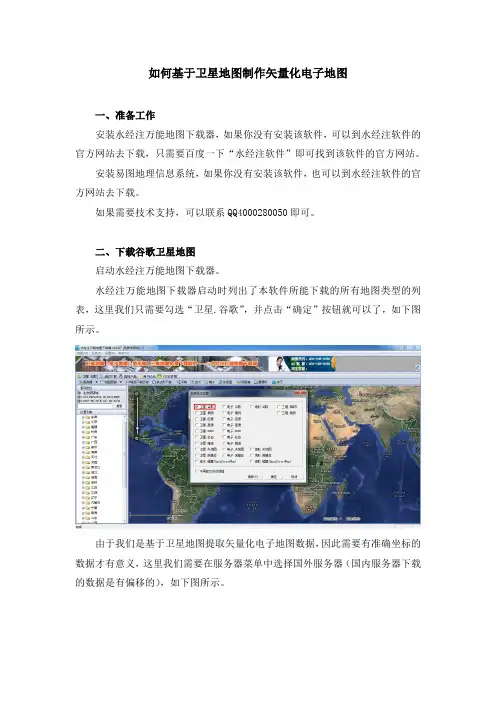

如何基于卫星地图制作矢量化电子地图

一、准备工作

安装水经注万能地图下载器，如果你没有安装该软件，可以到水经注软件的官方网站去下载，只需要百度一下“水经注软件”即可找到该软件的官方网站。

安装易图地理信息系统，如果你没有安装该软件，也可以到水经注软件的官方网站去下载。

如果需要技术支持，可以联系QQ4000280050即可。

二、下载谷歌卫星地图

启动水经注万能地图下载器。

水经注万能地图下载器启动时列出了本软件所能下载的所有地图类型的列表，这里我们只需要勾选“卫星.谷歌”，并点击“确定”按钮就可以了，如下图所示。

由于我们是基于卫星地图提取矢量化电子地图数据，因此需要有准确坐标的数据才有意义，这里我们需要在服务器菜单中选择国外服务器（国内服务器下载的数据是有偏移的），如下图所示。

这里我们以成都二环路以内为例，说明如何基于谷歌卫星地图制作矢量化电子地图，因此我们要在查询区域中输入“成都”并点击“搜索”按钮定位到成都所在位置，如下图所示。

搜索城市名称时，软件会自动显示到行政区域。由于我们并不想按这个行政范围下载，而是只需要下载成都二环路以内，因此我们点击“多边形下载”工具（此时行政区域自动消失），选择整个二环路的范围，如下图所示。

在绘制的范围中双击，会显示“新建任务”对话框，在该对话框中，为了方便在易图地理信息系统中进行缩放，我们将1到19级全部选择下载。由于，我们只是演示如何对地图进行矢量化，因此这里不需要下载标签（另外，由于是从国外服务器下载，标签只到13级就没有了），在对话框中把标签选项的勾取消掉即可，如下图所示。

对话框中点击确定后，开始下载卫星地图，在下载的过程中还可以分别点击“查看下载状态”标签或“查看下载结果”标签切换视图，以查看卫星地图的下载情况，如下图所示。

下载完成之后，会询问是否导出，点“否”不导出，因为我们将会把任务文件（*.dat）直接导入到易图地理信息系统中作为底图进行矢量化。
