电气控制与PLC应用 第4版 (作者:许翏，王淑英）习题答案
第一章 参考答案
1、答：从外部结构特征上看，直流电磁机构与交流电磁机构的主要区别有：
（1）吸引线圈：交流线圈：短而粗，有骨架；直流线圈：细而长，无骨架。
（2）铁心：交流：硅钢片叠加；直流：整块铸铁或铸钢
区分电压线圈与电流线圈的方法：
电压线圈：并联在电路中，匝数多、导线细。
电流线圈：串联在电路中，匝数少、导线粗。
2、答：三相交流电磁铁无短路环。因为：
3. （1）交流电磁线圈误接入对应直流电源，将会烧毁线圈，因为交流电磁线圈接入对应交流电源时，线圈中的电流I1=U/ωL；而接入对应直流电源时，I2=U/R, 因ωL>>R，即：I2>>I1,所以，线圈很快就会因发热而烧毁。
（2）直流电磁线圈误接入对应交流电源，铁心将会发出强烈的震动，电磁机构也不会正常工作，因为直流电磁机构没有短路环，而交流电源会在其上产生交变磁场，即电磁力会不断变化。
4. 答：根据其主触点通过电流的性质来定义的。
5. 答：接触器的主要技术参数有：
• 极数和电流种类：
（1）、极数：2P 3P 4P
（2）、电流种类：交流 直流
• 额定电压：指主触点的额定工作电压
直流有：24V、110V、220V、440V、660V
交流有：127V、220V、380V、500V、660V
• 额定电流：主触点的额定电流
• 额定通断能力：主触头在规定条件下可靠地接通和分断的电流值。
• 线圈额定工作电压：吸引线圈正常工作的电压值
• 允许操作频率：每小时可以实现的最高操作次数，一般为600次/时、1200次/时
• 机械寿命（1000万次以上）与电气寿命（100万次以上）
• 线圈的起动功率和吸持功率：直流接触器起动和吸持功率相等，交流接触器起动功率为吸持功率的5-8倍。
6. 答：接触器的选用：
• 类型的选择：根据电路情况选用相应的直流或交流接触器；
• 主触点额定电压的选择：大于等于负载额定电压；
• 主触点额定电流的选择：大于等于负载额定电流（可参照生产厂家样本选择）；
• 线圈电压：根据控制电路电压种类和性质选择，一般选用标准电压等级。
交流： 127V、220V、380V
直流： 110V、220V、400V
7. 答：交流、直流电磁式继电器是以线圈中流过电流的性质来定义的。
8. 答：电磁式继电器与电磁式接触器在结构上的区别是：
• 继电器：用于控制电路、电流小，没有灭弧装置，可在电量或非电量的作用下动作，有调节装置。
• 接触器：用于主电路、电流大，有灭弧装置，一般只能在电压作用下动作。
9. 参见教材相关章节。
10. 答：电磁式继电器的主要参数有： • 额定参数：额定电压、额定电流
• 动作参数：吸合电压U0、释放电压Ur、吸合电流I0、释放电流Ir
• 整定值：动作参数的调整值
• 返回参数：释放值与吸合值的比值，用K表示
• 动作时间：一般为0.05-0.2S
11. 过电压继电器、过电流继电器的作用是：
Ÿ 过电压继电器：用于过压保护，当线圈电压高于其额定电压时衔铁吸合；当线圈电压降到其释放电压时衔铁释放。
Ÿ 过电流继电器：用于过流保护，当线圈电流高于其额定电流一定值时衔铁吸合。
12. 答：中间继电器与接触器的区别：
（1）作用不同：中间继电器主要用于增大触点数量，额定电流小；接触器主要用于接通或分断动力电路或大容量控制电路，额定电流一般较大。
（2）结构不同：中间继电器无主、辅触点之分，接触器既有主触点、又有辅助触点。
13. 何为通用电磁式继电器?
14. 答：选用电磁式继电器的方法：
• 使用类别的选用：AC-11、DC-11；
• 额定工作电流与电压：与系统电压种类和电压值一致；
• 工作制的选用：与使用场合工作制一致，且实际操作频率应低于额定操作频率；
• 返回系数调节：参见P21。
15. 答：不能。
16. 答：参见教材相应部分。
17. 答：熔断器的额定电流是指熔断器长期工作，各部件温升不超过允许温升的最大工作电流，分为熔管额定电流和熔体的额定电流，在一种电流规格的熔管内可以安装几种电流规格的熔体，但熔体的额定电流最大不能超过熔管的额定电流；熔体的极限分断电流是指在规定的额定电压和功率因素（或时间常数）条件下，能可靠分断的最大短路电流。
18. 答：热继电器主要用于电动机的长时间过载保护，熔断器主要用于短路保护。
19. 答：不能。
20. 答：（1）安装方式的选择：分离式、组合式；
（2）额定电流的选择：原则上按被保护的电动机的额定电流选择；
（3）对于三角形连接的电机，应选用带断相保护装置的热继电器；
（4）注意热继电器的允许操作频率。
21. 答：（1）分励脱扣器：用于远距离使断路器分断；
（2）欠（失）电压脱扣器：当电压低于断路器的额定电压时（或电压为0时）断开断路器；
（3）过电流脱扣器、热脱扣器：当电流超过断路器整定电流一定倍数时分断断路器。
22. 答：塑壳式断路器的选用方法：
• 断路器额定电压等于或大于线路额定电压
• 断路器额定电流等于或大于线路额定电流
• 断路器通断能力等于或大于线路中可能出现的最大短路电流
• 欠电压脱扣器额定电压等于线路额定电压
• 分励脱扣器额定电压等于控制电源电压
• 长延时电流整定值等于电动机额定电流
• 瞬时整定电流（见P36）
23. 答：电动机主电路中接有断路器，可以不接熔断器，因为断路器既可以作为过载保护元件，又可以作为短路保护元件。
24. 答：（1）行程开关：根据生产机械的行程发出命令，以控制其运动方向和行程长短的主令电器；
（2）接近开关：又称无触点开关，它是当机械运动部件运动到接近开关一定距离时就发出动作信号的电子电器。
25. 略。
26. 答：交流电磁铁的短路环断裂或脱落后，在工作中会出现强烈的震动，甚至损坏铁心。
27. 答：（1）电弧的产生：在自然环境下断开电路时，如果被断开电路的电流（或电压）超过某一数值时（根据触头材料的不同其值约在0.25-1A，12-20V之间），在触头间隙中就会产生电弧。共四个阶段：强电场放射、撞击电离、热电子发射、高温游离。
（2）电弧对电路的影响：延缓电路断开甚至使电路无法断开、烧蚀触点。
（3）常用的灭弧方法有：机械力灭弧、电动力吹弧、磁吹灭弧、气吹灭弧、栅片灭弧、窄缝灭弧。
28. 答：防止误合闸。
接线方法：进线在上触头一端（静触头一端），出线在下触头一端（动触头一端）。
29. 答：（1）交流接触器：
• 结构：线圈、动铁心、静铁心。
• 线圈：由绝缘铜导线绕制而成，一般制成粗而短的圆筒形，并与铁心之间有一定的间隙，以免与铁心直接接触而受热烧坏。
• 铁心：由硅钢片叠压而成，以减少铁心中的涡流损耗，避免铁心过热。
• 在铁心上装有短路环，以减少交流接触器吸合时产生的振动和噪声，故又称减振环。
• （2）直流接触器：直流接触器与交流接触器在结构与工作原理上基本相同。
• 在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。
• 直流接触器的线圈中通入直流电，不会产生涡流和磁滞损耗，不会发热。
• 铁心：由整块软钢制成。
• 线圈：绕制成长而薄的圆筒形，与铁心直接接触，便于散热。
30. 答：烧毁线圈。由I=U/R可知：R恒定时，U增大，I也会增大，故线圈流过的电流增大，发热增大（Q=I2Rt=(（U2/R）t），故会烧毁线圈。
31. 答：（1）不能将两只线圈电压为220V的交流接触器串联后接入440V交流电源上，因为当两只接触器线圈不同时，其阻抗也不同，当串联后接入电路中，它们两端的电压也不同，线圈两端电压大的接触器线圈将会被烧毁，线圈两端电压小的接触器线圈将会因为电压低于其额定电压而不能正常工作，即使两只接触器完全相同也不允许串联使用。
（2）若将损坏的接触器灭弧罩取下，接触器不可继续使用，因为此时无法灭弧。
32. 答：交流接触器线圈断电后，衔铁不能立即释放，从而使电动机不能及时停止。可能的原因是：
（1）复位弹簧出现疲劳，须更换；
（2）铁心和衔铁粘连，须拆卸处理；
（3）触点粘连，须拆卸处理或更换触点；
（4）灭弧罩损坏，须更换。
33. 答：用来控制某一电动机的接触器经常因触点烧蚀而更换，其寿命特短。可能的原因是：
（1）接触器主触点的额定电流太小，须更换一只主触点额定容量大的接触器；
（2）灭弧罩损坏，须更换。
34. 答： （1）作用不同：电磁式继电器主要用于增大触点数量，额定电流小；电磁式接触器主要用于接通或分断动力电路或大容量控制电路，额定电流一般较大。
（2）结构不同：电磁式继电器无主、辅触点之分，电磁式接触器既有主触点、又有辅助触点。
35. 答：不会。因为热继电器主要是双金属片式，根据不同金属发热不同的原理制成，用于电动机的长时间过载保护，电动机正常启动时间一般只有5S左右，不足以使双金属片动作。
36. 答：不能。
答：没有必要。因其动作时间很短。

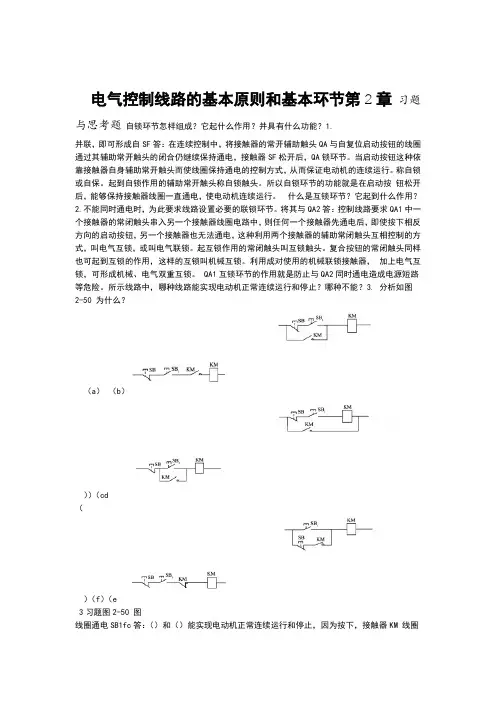

参考答案
1. 答：常用的电气控制系统图有：电气原理图、电器布置图、安装接线图。
2. 答：用来表示电路中各电气元件中导电部件的连接关系和工作原理的图叫电气原理图。
绘制电气原理图的原则是：
（1）图中所有元器件都应采用国家统一规定的图形符号和文字符号；
（2）电气原理图主要由主电路和辅助电路组成；主电路用粗线绘制在图面的左侧或上方，控制电路用细实线绘制在图面的右侧或下方；
（3）原理图中直流电源用水平线画出，一般直流电源的正极画在图面上方，负极画在图面的下方；三相交流电源线集中画在图面上方，相序自上而下依L1、L2、L3排列，中性线（N线）和保护接地线（PE线）排在相线之下；主电路垂直于电源线画出，控制电路与信号电路垂直在两条水平电源线之间；耗电元件直接与下方水平电源线相接，控制触头接在上方电源水平线与耗电元器件之间；
（4）原理图中各电气元件均不画出实际外形，只画出其带电部件，同一电气元件上的不同带电部件是按电路图中的连接关系画出在表示名称的文字符号之后加上数字序号，以示区别；
（5）原理图中各元器件触头状态均按没有外力作用或未通电时触头的自然状态画出，当触头的图形符号垂直放置时，以“左开右闭”原则绘制，当当触头的图形符号水平放置时，以“上闭下开”原则绘制；
