镍基合金焊接注意事项

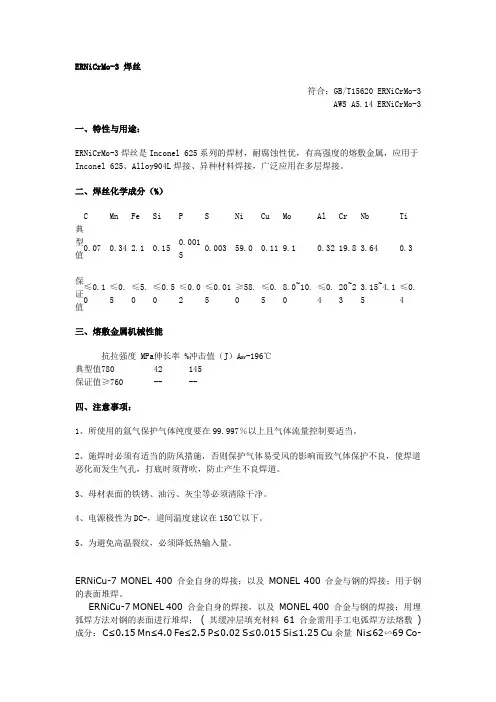

ERNiCrMo-3 焊丝

符合：GB/T15620 ERNiCrMo-3

AWS A5.14 ERNiCrMo-3

一、特性与用途：

ERNiCrMo-3焊丝是Inconel 625系列的焊材，耐腐蚀性优，有高强度的熔敷金属，应用于Inconel 625、Alloy904L焊接、异种材料焊接，广泛应用在多层焊接。

二、焊丝化学成分（%）

C Mn Fe Si P S Ni Cu Mo Al Cr Nb Ti

典型值 0.07 0.34 2.1 0.15 0.0015 0.003 59.0 0.11 9.1 0.32 19.8 3.64 0.3

保证值 ≤0.10 ≤0.5 ≤5.0 ≤0.50 ≤0.02 ≤0.015 ≥58.0 ≤0.5 8.0~10.0 ≤0.4 20~23 3.15~4.15 ≤0.4

三、熔敷金属机械性能

抗拉强度 MPa 伸长率 % 冲击值（J）AKV-196℃

典型值 780 42 145

保证值 ≥760 -- --

四、注意事项：

1、所使用的氩气保护气体纯度要在99.997％以上且气体流量控制要适当。

2、施焊时必须有适当的防风措施，否则保护气体易受风的影响而致气体保护不良，使焊道恶化而发生气孔，打底时须背吹，防止产生不良焊道。

3、母材表面的铁锈、油污、灰尘等必须清除干净。

4、电源极性为DC-，道间温度建议在150℃以下。

5、为避免高温裂纹，必须降低热输入量。

ERNiCu-7 MONEL 400 合金自身的焊接；以及 MONEL 400 合金与钢的焊接；用于钢的表面堆焊。

ERNiCu-7 MONEL 400 合金自身的焊接，以及 MONEL 400 合金与钢的焊接；用埋弧焊方法对钢的表面进行堆焊； ( 其缓冲层填充材料 61 合金需用手工电弧焊方法熔敷 )

哈氏合金HASTELLOY（C—276）储罐焊接工艺

分析了哈氏合金C276的成分及焊接性能，据此选用ENiCrMo-4焊条，并对焊接要点作了介绍，焊接后，一次合格率为100%，保证了工程质量和进度。

标签： 哈氏合金HASTELLOY;C276;焊接性能;焊接工艺

1.简介

随着化学、石油、航空航天工业的发展，耐高温、高压、高浓度腐蚀物的容器需求量越来越大。我公司承揽的宁波三菱C-PTA装置储罐及料仓预制安装工程中有一台HASTELLOY储罐，介质为腐蚀性较强的PTA浆料，主体材质是HASTELLOY和00Cr17Ni10Mo2。HASTELLOY是一种镍基抗腐蚀，镍、铬、钼锻造合金，具有特殊的物理性，硬度高、熔点高，耐腐蚀、机械性能高，对各种浓度各种温度下的盐酸腐蚀有极好的抵抗能力。它在其他诸如硫酸，醋酸，甲酸，磷酸等非氧化性介质中也表现很好。特别是HASTELLOY（C-276），有极好的抗点蚀应力腐蚀断裂和酸环境能力。它对各种各样的化学工艺环境有优异的抵抗能力。适应非常多样的环境，对局部腐蚀有杰出的抵抗能力，同时对氧化和还原介质都有出众的抗腐蚀能力。

2.焊材选择

焊材的选择是设计焊接结构的关键因素。通常，几种类型的抗腐蚀合金用于一个结构中的不同位置。异型材焊接的焊材选择同样也是非常关键的。本次哈氏合金焊接选用ENiCrMo-4焊条和焊丝。（见表1）

3.焊前准备

3.1坡口及组对间隙

表1

序号 相焊材质 焊条 焊丝 备注

1 C-276/C-276 ENiCrMo-4（φ3.2） ENiCrMo-4（φ3.2）

2 C-273/316L ENiCrMo-4（φ3.2） /

要得到好的焊件，在加工中必须仔细考虑焊接坡口的形式。即使选择了合适的焊材，坡口设计得不好也不能得到好的焊件。

需要注意的是，镍基合金很粘（比碳钢或者不锈钢的流动性差）以及不容易流动和润湿侧边。要小心操作电弧和焊材使融化的金属放置在合适的位置。另外

镍及镍合金的焊接工艺方法

引言

镍及镍合金在许多工业领域中具有广泛的应用，例如航空航天、化工和能源等。为了实现这些应用，了解镍及镍合金的焊接工艺方法至关重要。本文将介绍几种常用的焊接工艺方法以及它们的优点和适用范围。

1. 电弧焊

电弧焊是一种常用的焊接方法，适用于焊接厚板和高合金镍及镍合金。该方法基于通过电弧产生的高温来熔化工件并形成连接。电弧焊具有以下优点：

- 可以焊接较厚的材料；

- 可以用于不同类型的镍及镍合金；

- 焊接强度高。

2. 氩弧焊

氩弧焊是一种常见的保护气焊接方法，适用于焊接薄板和细小的焊接部件。该方法使用氩气作为保护气体，以避免氧气和其他杂质对焊接区域的影响。氩弧焊具有以下优点： - 适用于高合金镍及镍合金焊接；

- 焊接过程中产生的热影响较小；

- 高质量的焊接接头。

3. 熔化极气体保护焊

熔化极气体保护焊是一种常用的自动化焊接方法，适用于大量生产和大规模项目。该方法使用可熔化的焊接材料极和保护气体来形成焊缝。熔化极气体保护焊具有以下优点：

- 高效的焊接工艺；

- 适用于大规模焊接项目；

- 可实现高可靠性的焊接接头。

4. 激光焊接

激光焊接是一种精确且快速的焊接方法，适用于高精度焊接需求。该方法利用激光束将焊接区域瞬间加热并熔化，从而形成高质量的焊缝。激光焊接具有以下优点：

- 焊接过程中产生的热影响较小；

- 可以焊接薄板和复杂形状的部件；

- 高精度和高质量的焊接接头。

结论

镍及镍合金的焊接工艺方法有多种选择，每种方法都有其适用范围和优点。在选择合适的焊接方法时，应考虑工件材料、焊接需求和项目规模等因素。根据具体情况，选择合适的焊接工艺方法可以确保焊接接头的质量和可靠性。

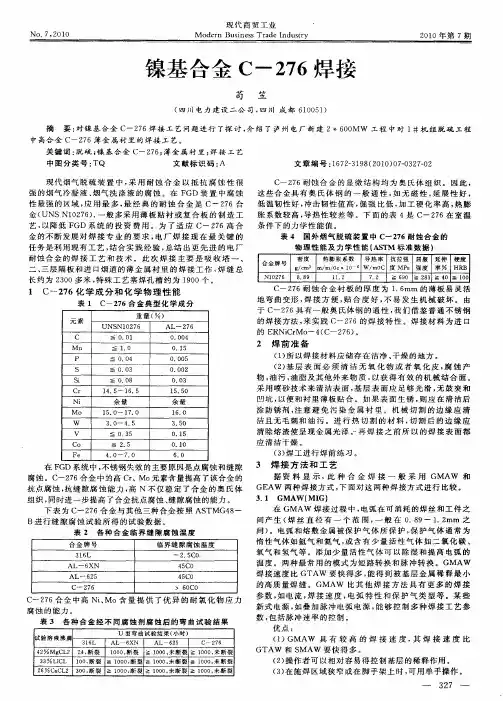

Ｎｏ．７，２０１０　现代商贸工业　

Ｍｏｄｅｒｎ　Ｂｕｓｉｎｅｓｓ　Ｔｒａｄｅ　Ｉｎｄｕｓｔｒｙ　２０１０年第７期　

镍基合金Ｃ一２７６焊接　

苟　笠　

（四川电力建设二公司，四川成都６１００５１）　

摘　要：对镍基合金Ｃ一２７６焊接工艺问题进行了探讨，介绍了泸州电厂新建２＊６００ＭＷ工程中对１＃机组脱硫工程　

中高合金Ｃ一２７６薄金属衬里的焊接工艺。　

关键词：脱硫；镍基合金ｃ一２７６；薄金属衬里；焊接工艺　

中图分类号：ＴＱ　文献标识码：Ａ　文章编号：１６７２—３１９８（２ｏ１０）０７—０３２７—０２　

现代烟气脱硫装置中，采用耐蚀合金以抵抗腐蚀性很　

强的烟气冷凝液、烟气洗涤液的腐蚀。在ＦＧＤ装置中腐蚀　

性最强的区域，应用最多，最经典的耐蚀合金是Ｃ一２７６合　

金（ＵＮＳ　Ｎ１０２７６）．一般多采用薄板贴衬或复合板的制造工　

艺，以降低ＦＧＤ系统的投资费用。为了适应Ｃ一２７６高合　

金的不断发展对焊接专业的要求，电厂焊接现在最关键的　

任务是利用现有工艺，结合实践经验，总结出更先进的电厂　耐蚀合金的焊接工艺和技术。此次焊接主要是吸收塔一、　

二、三层隔板和进口烟道的薄金属衬里的焊接工作，焊缝总　

长约为２３００多米，特殊工艺塞焊孔槽约为１９００个。　

ｌ　Ｃ～２７６化学成分和化学物理性能　

表１　Ｃ一２７６合金典型化学成分　

重量（　）　元素　

ＵＮＳＮ１０２７６　ＡＬ一２７６　Ｃ　ｏ．０１　０．Ｏ０４　

Ｍｎ　１．ｏ　０．１５　

Ｐ　蔓０．０４　０．００５　Ｓ　０．０３　０．００２　

Ｓｉ　至０．０８　Ｏ．Ｏ３　

Ｃｒ　１４．５——１６．５　１５．５０　Ｎｉ　余量　余量　

Ｍｏ　１５．０—１７．０　１６．０　

Ｗ　３．Ｏ一４．５　３．５Ｏ　

Ｖ　三０．３５　０．１５　Ｃｏ　２．５　０．１０　

Ｆｅ　４．０—７．０　６．０　

在ＦＧＤ系统中，不锈钢失效的主要原因是点腐蚀和缝隙　

腐蚀。ｃ一２７６合金中的高Ｃｒ、Ｍｏ元素含量提高了该合金的　

抗点腐蚀，抗缝隙腐蚀能力，高Ｎ不仅稳定了合金的奥氏体
