气动三联件原理图

气源处理三联件

气动三联件是气源处理件

气压传动系统中，气动三联件是指空气过滤器、减压阀和油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！三大件无管连接而成的组件称为三联件。三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的最后保证。三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。空气过滤器和减压阀组合在一起可以称为气动二联件。还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。

空气过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。

减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。

油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

[编辑本段]

安装

气源处理三联件使用说明

1、过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。

2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。旋转钮向右为调高出口压力，向左旋转为调低出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。

3、给油器的使用方法：给油器使用JIS K2213输机油（ISO Vg32或同级用油）。加油量请不要超过杯子八分满。数字0为油量最小，9为油量最大。自9-0位置不能旋转，须顺时针旋转。

[编辑本段]

注意事项

气源处理三联件注意事项

气动三联件的作用

气动三联件是一种机械元件，它由气动元件和液压元件三部分组成。它的主要功能是控制液体的流动，调整液压系统的流量和压力，从而实现各种机械装置的控制。下面就气动三联件的作用详细介绍一下：

一、提供不同流量模式：

气动三联件可提供非常灵活的流量模式，根据不同的工况要求，可以提供恒流量、恒流量模式、可调流量和恒压等流量模式。

二、降低噪声：

气动三联件通过对流量进行恒定调节，以降低系统的噪声和振动，保证系统的安静性。

三、节省能源：

通过气动三联件的调节，能够有效节省压力损失，使系统能耗降低，节约能源。

四、维护方便：

气动三联件的维护非常方便，只要是熟悉气动原理的人群，都可以直接完成维护，节约维修时间与费用。

五、重复精度高：

气动三联件比比较器具有较高的重复精度，可以满足不同的环境和工况要求。

总之，气动三联件具有许多优点，如提供不同流量模式、改善系统噪声和振动、节约能源、维护方便以及提高重复性精度等，在液压系统中有得到广泛应用，是液压系统现代化发展的重要元器件。

天津大港新泉海水淡化有限公司 文件编号：

版 本： 第一版

页 数： 第 1 页 共 8 页

项 目：

标题: 电磁阀/气动三联件点检及维护标准操作程序

1 版本 修改内容 Clause #

1 Initial Release N.A.

编写：

校核：

批准：

批准日期：

天津大港新泉海水淡化有限公司 文件编号：

版 本： 第一版

页 数： 第 2 页 共 8 页

项 目：

标题: 电磁阀/气动三联件点检及维护标准操作程序

2 目录

1.基本信息....................................................................................................................................... 3

1.1．设备清单 ......................................................................................................................... 3

1.1.1.电磁阀清单 ................................................................................................................... 3

1.2.校验以及点检频率 ........................................................................................................... 7

1.3.校验以及点检用工具及其他材料 ................................................................................... 7

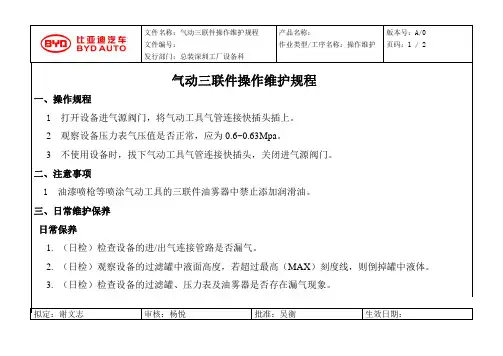

文件名称：气动三联件操作维护规程

文件编号：

发行部门：总装深圳工厂设备科 产品名称：

作业类型/工序名称：操作维护 版本号：A/0

页码：1 / 2

拟定：谢文志 审核：杨悦 批准：吴衡 生效日期：

气动三联件操作维护规程

一、操作规程

1 打开设备进气源阀门，将气动工具气管连接快插头插上。

2 观察设备压力表气压值是否正常，应为0.6~0.63Mpa。

3 不使用设备时，拔下气动工具气管连接快插头，关闭进气源阀门。

二、注意事项

1 油漆喷枪等喷涂气动工具的三联件油雾器中禁止添加润滑油。

三、日常维护保养

日常保养

1. （日检）检查设备的进/出气连接管路是否漏气。

2. （日检）观察设备的过滤罐中液面高度，若超过最高（MAX）刻度线，则倒掉罐中液体。

3. （日检）检查设备的过滤罐、压力表及油雾器是否存在漏气现象。 文件名称：气动三联件操作维护规程

文件编号：

发行部门：总装深圳工厂设备科 产品名称：

作业类型/工序名称：操作维护 版本号：A/0

页码：2 / 2

拟定：谢文志 审核：杨悦 批准：吴衡 生效日期：

4. （日检） 清除设备污物及周边5S。

一级保养

1.（周检）检查设备的进气源阀门及气管连接快插头是否完好。

2.（周检）检查设备的过滤罐、压力表及油雾器是否完好。

二级保养

1. （月检）观察设备的油雾器中液位高度，若低于油罐1/4或低于最低刻度线时，则补加符合ISOVG32标准的专用轻质润滑油，其添加适宜量为油罐的3/4或最高（MAX）刻度线。

2. （月检）检查设备压力表的指针是否偏离，调压旋钮是否可调节。

第十一事业部

总装深圳工厂设备科
