《高频电子线路》实训报告
题目：高频谐振功率放大器的性能研究
设计过程：
1．高频功率放大器简介
高频功率放大器和低频功率放大器的共同特点都是输出功率大和效率高，但二者的工作频率和相对频带宽度却相差很大， 决定了他们之间有着本质的区别。低频功率放大器的工作频率低，但相对频带宽度却很宽。例如，自20至20000 Hz，高低频率之比达1000倍。因此它们都是采用无调谐负载，如电阻、变压器等。高频功率放大器的工作频率高（由几百Hz一直到几百、几千甚至几万MHz），但相对频带很窄。例如，调幅广播电台（535－1605 kHz的频段范围）的频带宽度为10 kHz，如中心频率取为1000 kHz，则相对频宽只相当于中心频率的百分之一。中心频率越高，则相对频宽越小。因此， 高频功率放大器一般都采用选频网络作为负载回路。由于这后一特点，使得这两种放大器所选用的工作状态不同：低频功率放大器可工作于甲类、甲乙类或乙类（限于推挽电路）状态；高频功率放大器则一般都工作于丙类（某些特殊情况可工作于乙类）。
2.高频功率放大器的分类
高频功率放大器按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。
谐振功率放大器的特点：
①放大管是高频大功率晶体管，能承受高电压和大电流。
②输出端负载回路为调谐回路，既能完成调谐选频功能，又能实现放大器输出端负载的匹配。
③基极偏置电路为晶体管发射结提供负偏压，使电路工作在丙类状态。
④输入余弦波时，经过放大，集电极输出电压是余弦脉冲波形。
3.功率放大器的三种工作状态
高频功率放大器的效率是一个突出的问题，其效率的高低与放大器的工作状态有直接的关系。。放大器件的工作状态可分为甲类、乙类、丙类等，
1-3 小信号调谐放大器
一 .实验目的
1.熟悉电子元器件和高频电子线路实验系统；
2.掌握单调谐和双调谐放大器的基本工作原理；
3.掌握测量放大器幅频特性的方法；
4.熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响；
5.了解放大器动态范围的概念和测量方法。
二 . 实验内容
1.采用点测法测量单调谐和双调谐放大器的幅频特性；
2.用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；
3.用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；
4.用示波器观察放大器的动态范围；
5.观察集电极负载对放大器幅频特性的影响。
三 .实验步骤
1.实验准备
在实验箱主板上插装好无线接收与小信号放大模块，插好鼠标接通实验箱上电源开关，
此时模块上电源指示灯和运行指示灯闪亮。
2.单调谐回路谐振放大器幅频特性测量
测量幅频特性通常有两种方法，即扫频法和点测法。扫频法简单直观，可直接观察 到单调谐放大特性曲线，但需要扫频仪。点测法采用示波器进行测试，即保持输入信号幅 度不变，改变输入信号的频率，测出与频率相对应的单调谐回路谐振放大器的输出电压幅
度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。
(1)扫频法，即用扫频仪直接测量放大器的幅频特性曲线。利用本实验箱上的扫频仪 测试的方法是：用鼠标点击显示屏，选择扫频仪，将显示屏下方的高频信号源(此时为扫
频信号源)接入小信号放大的输入端(1P1), 将显示屏下方的“扫频仪”与小信号放大的输出(1P8) 相连。按动无线接收与小信号放大模块上的编码器(1SS1),选择1K2指示 灯闪亮，并旋转编码器(1SS1) 使1K2指示灯长亮，此时小信号放大为单调谐。显示屏上 显示的曲线即为单调谐幅频特性曲线，调整1W1、1W2曲线会有变化。用扫频仪测出的单调谐放大器幅频特性曲线如下图：
图1-5 扫频仪测量的幅频特性

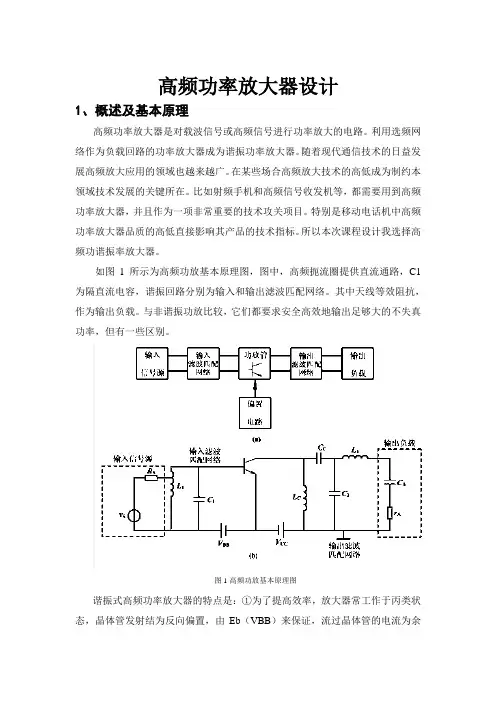

高频功率放大器设计
1、概述及基本原理
高频功率放大器是对载波信号或高频信号进行功率放大的电路。利用选频网络作为负载回路的功率放大器成为谐振功率放大器。随着现代通信技术的日益发展高频放大应用的领域也越来越广。在某些场合高频放大技术的高低成为制约本领域技术发展的关键所在。比如射频手机和高频信号收发机等，都需要用到高频功率放大器，并且作为一项非常重要的技术攻关项目。特别是移动电话机中高频功率放大器品质的高低直接影响其产品的技术指标。所以本次课程设计我选择高频功谐振率放大器。
如图1所示为高频功放基本原理图，图中，高频扼流圈提供直流通路，C1为隔直流电容，谐振回路分别为输入和输出滤波匹配网络。其中天线等效阻抗，作为输出负载。与非谐振功放比较，它们都要求安全高效地输出足够大的不失真功率，但有一些区别。
图1高频功放基本原理图
谐振式高频功率放大器的特点是：①为了提高效率，放大器常工作于丙类状态，晶体管发射结为反向偏置，由Eb（VBB）来保证，流过晶体管的电流为余弦脉冲波形；②负载为谐振回路，除了确保从电流脉冲波中取出基波分量，获得正弦电压波形外，还能实现放大器的阻抗匹配。
2.方案及各部分设计原理分析
2.1整体介绍
基本部分组成，即电子管、谐振回路和电源。电子管在放大器中起着把直流能量转换为交流能量的作用；谐振回路是电子管的负载；电源供给电子管各电极电压，它们共同保证电子管的正常工作。
放大器有两个主要电路：板极电路和栅极电路。板极电路包括并联振荡回路和直流板极电压Ea的馈电电路。振荡回路由电感L1、电容C1和电阻r组成。电路中C1'为高频旁路电容，L1'为高频阻流圈。在栅极电路中加入直流偏压Eg，一般Ea为负值。电路中C2'和L2'分别是栅极回路的高频旁路电容和高频阻流圈。
2.2原理分析
知道前级送来的高频激励电压为 ug=Ugcosωt它加在栅极与阴极之间。其中，ug是激励电压的瞬时值，Ug是激励电压的振幅值，ω＝2πf是激励电压的角频率，f是激励电压的频率。
高频电子线路实验报告2——高频丙类功率放大器
实验目的：
1. 学习高频丙类功率放大器的基本原理。
2. 掌握高频丙类功率放大器的设计方法。
3. 验证高频丙类功率放大器的工作性能。
实验原理：
丙类功放器是一种在放大器的输出段设有截止偏压的放大器。其主要特点是效率高、失真小、输出功率大，因此，在广播、通信、雷达等领域被广泛应用。
实验步骤：
1. 按照图1所示连接电路。
2. 调整可变电容器C1的值，使电路在工作频率上谐振。
3. 将信号源接入电路的输入端，调整可变电阻R3的值，使输出端的电压最大。
4. 在三极管的发热体上放置热敏电阻，测量其电阻值，计算其温度。
5. 调整信号源输出频率，测量输出端的电压值，记录数据。
6. 计算电路的功率增益、效率、输出功率等参数。
实验数据：
1. 电源电压：12V
2. 工作频率：1MHz
3. 可变电容器C1的值：10pF
4. 可变电阻R3的值：10kΩ
5. 发热体上的热敏电阻电阻值：100Ω
6. 发热体温度：25℃
7. 输出功率：2.5W
8. 功率增益：6dB
9. 效率：65%
实验分析：
1. 在C1的值确定的情况下，可通过变频电源调整工作频率，使电路在工作频率上谐振，从而提高电路的效率。
2. 随着输出功率的增加，三极管发热体的温度也会相应升高，从而导致热敏电阻的电阻值发生变化。可以通过测量热敏电阻的电阻值，计算发热体的温度。
3. 在理论分析的基础上，通过实验数据对电路性能进行评估，验证了丙类功率放大器的工作性能良好，可以满足实际应用需求。
实验总结：
通过本次实验，我学习了丙类功率放大器的基本原理和设计方法，并通过实验数据验证了其工作性能。这对我今后从事电子工程相关的工作具有很大的参考价值。同时，我也意识到在实验过程中需要仔细操作、认真记录数据，以确保实验结果的准确性。
