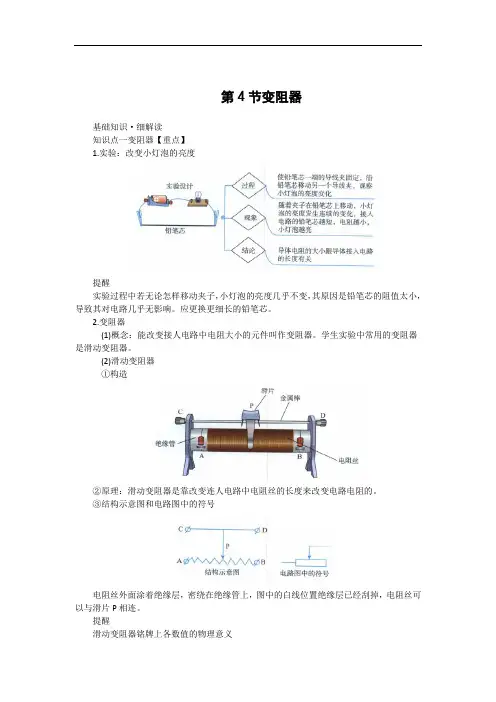

第4节变阻器

基础知识·细解读

知识点一变阻器【重点】

1.实验：改变小灯泡的亮度

提醒

实验过程中若无论怎样移动夹子，小灯泡的亮度几乎不变，其原因是铅笔芯的阻值太小，导致其对电路几乎无影响。应更换更细长的铅笔芯。

2.变阻器

(1)概念：能改变接人电路中电阻大小的元件叫作变阻器。学生实验中常用的变阻器是滑动变阻器。

(2)滑动变阻器

①构造

②原理：滑动变阻器是靠改变连人电路中电阻丝的长度来改变电路电阻的。

③结构示意图和电路图中的符号

电阻丝外面涂着绝缘层，密绕在绝缘管上，图中的白线位置绝缘层已经刮掉，电阻丝可以与滑片P相连。

提醒

滑动变阻器铭牌上各数值的物理意义

如图所示，图中“50 Ω”表示该滑动变阻器的最大阻值是50 Ω，“1.5 A”表示它允许通过的最大电流是1.5A。

④滑动变阻器的接法

接法 对应符号 效果

四 种正确接法

滑动变阻器连人电路中的电阻丝是AP段，滑片向右移动，滑动变阻器连人电路中的电阻丝变长，阻值变大；滑片向左移动时，连人电路中的电阻丝变短，阻值变小

滑动变阻器连入电路中的电阻丝是BP段，滑片向右移动，滑动变阻器连入电路中的电阻丝变短，阻值变小；滑片向左移动时，连人电路中的电阻丝变长，阻值变大

两种错误接法 相当于在电路中接入了一根导线，由于没有电阻接入电路，左右移动滑片时，不能改变连人电路电阻的大小

相当于在电路中接入了一个定值电阻，此时滑动变阻器接人电路的电阻最大，左右移动滑片时，不能改变连入电路电阻的大小

巧学巧记

滑动变阻器的两种等效接法

如图所示，只要滑动变阻器的下端接线柱固定，上端接C和接D接线柱是等效的。滑动变阻器接入电路中的正确接法形式上有4种，而本质上只有2种。善于思考的你发现了吗?

【拓展】 电阻箱

电阻箱是一种能够显示出电阻值的变阻器，其实物如图甲所示，其面板如图乙所示。

初三物理变阻器知识点总结

变阻器是电路中的一个重要元件，它可以改变接入电路的电阻，从而起到控制电路的作用。滑动变阻器是变阻器的一种，它的电阻可以通过移动滑片的位置来改变。滑动变阻器的构造一般包括接线柱、滑片、电阻丝、金属杆和瓷筒等五部分。它的符号通常用Rx表示。

滑动变阻器在电路分析中既可以作为一个定值电阻，也可以作为一个变值电阻。它的工作原理是通过改变接入电路中电阻丝的长度来逐渐改变电阻。滑动变阻器一般串联在电路中，连接时应“一上一下”地把接线柱接人电路中。连接电路时应把滑动变阻器的滑片滑至阻值最大处。

滑动变阻器的作用包括改变电流、调节电压和保护用电器。在实验中，滑动变阻器可以用来控制电路中的电流和电压，从而观察电路中的变化。同时，滑动变阻器也可以用来保护用电器，防止电流过大导致用电器烧毁。

使用滑动变阻器时，需要注意观察铭牌，了解它的最大阻值和允许通过的最大电流。铭牌上标有“20Ω ”的字样，说明该滑动变阻器的最大阻值是20Ω，允许通过的最大电流是。使用过程中需要注意电流不能超过允许的最大值，否则会损坏滑动变阻器。

总的来说，变阻器知识点在初三物理中涉及到的内容包括构造、符号、工作原理、作用和使用方法等方面。滑动变阻器是其中的一个重要部分，它可以通过移动滑片来改变电阻，从而控制电路中的电流和电压。在使用过程中需要注意观察铭牌，了解最大阻值和允许通过的最大电流，以避免损坏滑动变阻器。

人教版九年级物理《变阻器》知识点

人教版九年级物理《变阻器》知识点

1.滑动变阻器

一种可以调节获得不同电阻的电子部滑动变阻器可以调节电阻大小的装置，接在电路中能调整电流的大小。电阻丝外面涂着绝缘层，绕在绝缘管上，它的两端连在A、B两个接线柱上。滑片P通过金属杆和接线柱C相连，滑片移动到不同位置时，A、C两个接线柱间电阻丝的长度不一样，这样就可以改变接入电路中电阻的大小。一般的变阻器用电阻较大的导线和可以改变接触点以调节电阻线有效长度的装置构成。

滑动变阻器构造:1.接线柱2.滑片3.瓷筒4.线圈5.金属杆6.四个接线柱原理：金属杆电阻小，电流顺着划片从金属丝流过从而改变了电阻丝接入电路的长度，也改变了电阻的大小。

滑动变阻器的电阻丝绕在绝缘瓷筒上，大部分滑动变阻器电阻丝为镍络合金丝,电阻丝外面涂有绝缘层。

2.电阻箱

滑动变阻器能够逐渐地改变连入电路的电阻，起到连续改变电流大小的作用，但不能准确知道连入电路的电阻值。如果需要知道连入电路的电阻的阻值，就要用电阻箱。 所以，电阻箱是一种可以调节电阻的并且能够显示出电阻阻值大小的变阻器。

它与滑动变阻器比较，滑动变阻器不能表示出连入电路的电阻值，但它可以连续改变接入电路中的电阻。电阻箱能表示出连入电路中的阻值大小,但阻值变化是不连续的.

电阻箱的使用

使用时，把两个接线柱接入电路，调节旋盘就能得到0~××××××欧之间的任意阻值。各旋盘对应的指示点的示数以面盘上标出的倍数，然后加在一起，就是接入电路的阻值。

滑动变阻器的分压接法

分压是和分流相对的

滑动变阻器在电路中可以作限流器用，也可以作分压器用，应当如何选用这两种不同的形式呢?这首先是由电路中的需要来决定的，例如，有时需要负载电压有较大幅度的变化，有时需要能够做到细微的调节。哪一种电路能满足这些要求，这就需要我们研究两种电路的输出特性。

九年级非常规册电阻知识点

电阻是电学基础中的一个重要概念，它在电路中起着至关重要的作用。对于九年级的学生来说，掌握非常规电阻知识点将有助于理解电路中的各种现象，并在实际应用中灵活运用。本文将为大家介绍一些九年级非常规电阻的知识点。

第一节：变阻器

变阻器是一种能够改变自身电阻值的电器元件。它可以通过调节旋钮或滑动变阻器的位置来改变电阻值，从而控制电路中的电流和电压。变阻器有线性调节和非线性调节两种类型，其中线性调节的变阻器的电阻值与旋钮位置成正比，而非线性调节的变阻器则不是。

第二节：热敏电阻

热敏电阻是一种电阻值会随温度变化而变化的电阻元件。常见的热敏电阻有正温度系数（PTC）热敏电阻和负温度系数（NTC）热敏电阻。PTC热敏电阻的电阻值会随温度升高而增加，而NTC热敏电阻则相反，电阻值随温度升高而降低。热敏电阻在温度测量和温度控制方面有着广泛的应用。

第三节：光敏电阻

光敏电阻是一种电阻值会随光照强度变化而变化的电阻元件。它的电阻值与光照强度成反比关系，当光照越强时，电阻值越小，反之亦然。光敏电阻常用于光控开关、光照强度测量等方面。

第四节：压敏电阻

压敏电阻是一种电阻值会随外力施加变化而变化的电阻元件。当外力作用在压敏电阻上时，它的电阻值会发生变化。压敏电阻常用于物理量测量、安全电路保护等方面。

第五节：磁敏电阻

磁敏电阻是一种电阻值会随磁场变化而变化的电阻元件。它的电阻值随磁场的强弱而改变，表现出磁阻效应。磁敏电阻被广泛应用于磁场测量、磁传感器等领域中。

第六节：超导体

超导体是指在低温条件下电阻突然降为零的材料。超导体在超导态时，电流可以在不受阻碍的情况下流过，不会产生能量损耗。超导体有着广泛的应用，例如医学影像、超导磁浮列车等。

总结：

九年级的同学们在学习电阻知识时，需要了解不仅有普通电阻这一概念，还有一些非常规电阻的知识点。变阻器、热敏电阻、光敏电阻、压敏电阻、磁敏电阻和超导体都属于非常规电阻。掌握这些知识点有助于理解和应用电路中的各类元件，并为今后深入学习电学打下坚实的基础。希望同学们通过学习，能够对电阻的概念和作用有更深入的了解，培养对电学领域的兴趣和好奇心。
