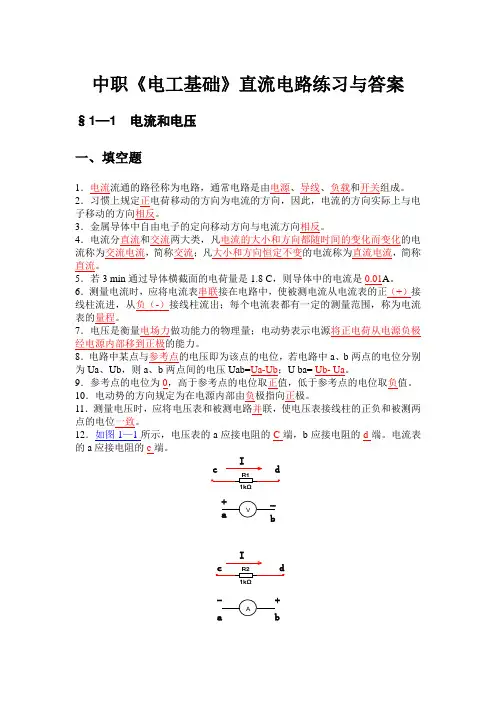

中职《电工基础》直流电路练习与答案
§1—1 电流和电压
一、填空题
1．电流流通的路径称为电路，通常电路是由电源、导线、负载和开关组成。
2．习惯上规定正电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。
3．金属导体中自由电子的定向移动方向与电流方向相反。
4．电流分直流和交流两大类，凡电流的大小和方向都随时间的变化而变化的电流称为交流电流，简称交流；凡大小和方向恒定不变的电流称为直流电流，简称直流。
5．若3 min通过导体横截面的电荷量是1.8 C，则导体中的电流是0.01A。
6．测量电流时，应将电流表串联接在电路中，使被测电流从电流表的正（+）接线柱流进，从负（-）接线柱流出；每个电流表都有一定的测量范围，称为电流表的量程。
7．电压是衡量电场力做功能力的物理量；电动势表示电源将正电荷从电源负极经电源内部移到正极的能力。
8．电路中某点与参考点的电压即为该点的电位，若电路中a、b两点的电位分别为Ua、Ub，则a、b两点间的电压Uab=Ua-Ub；U ba= Ub- Ua。
9．参考点的电位为0，高于参考点的电位取正值，低于参考点的电位取负值。
10．电动势的方向规定为在电源内部由负极指向正极。
11．测量电压时，应将电压表和被测电路并联，使电压表接线柱的正负和被测两点的电位一致。
12．如图1—1所示，电压表的a应接电阻的C端，b应接电阻的d端。电流表的a应接电阻的c端。
R11kΩR21kΩVAab+_cdab-+cdII
二、判断题
1．导体中的电流由电子流形成，故电子流动的方向就是电流的方向。 (×)
2．电源电动势的大小由电源本身性质所决定，与外电路无关。 (√)
3．电压和电位都随参考点的变化而变化。 (×)
4．我们规定自负极通过电源内部指向正极的方向为电动势的方向。 (√)
三、问答题
1．电路主要由哪些部分组成?它们的主要功能是什么?
电工基础（直流电路）
姓名： [填空题] *
_________________________________
学号： [填空题] *
_________________________________
11.负载获得最大功率条件是（ ）。 [单选题] *
负载电阻尽可能小
负载电阻尽可能大
负载电阻与电源内阻相等(正确答案)
负载电阻等于两倍的电源内阻
59.用万用表100V挡测量电压，该万用表满刻度值为500V，则被测电压实际值应为指针指示值乘以（ ）。 [单选题] *
1
1/5(正确答案)
1/10
1/100
67.碳膜普通电阻的型号应写成（ ）。 [单选题]
*
RX10
RJ10
RH10
RT10(正确答案)
13.有一电压表其内阻RV =1.8kΩ，现要将它的量程扩大为原来的10倍，则应（ ） 。 [单选题] *
用 1.8kΩ的电阻与电压表串联
用 180Ω的电阻与电压表并联
用 16.2kΩ的电阻与电压表串联(正确答案)
用 180Ω的电阻与电压表串联
1-5.两个电阻 R1和 R2，已知 R1:R2＝1:2，若将它们在电路并联，则两电阻上电流之比 IR1：IR2＝1:2。 [判断题] *
对
错(正确答案)
2-8几个电阻并联后的总电阻值一定小于其中任一电阻阻值 [判断题] *
对(正确答案)
错
2-12电阻串联时，电阻值小的电阻通过的电流大。 [判断题] *
对
错(正确答案)
18.用电压表测得电路端电压为 0，这说明（ ）。 [单选题] *
外电路断路
外电路短路(正确答案)
外电路上电流比较小
电源内阻为 0
28.电源电动势是 2V，内电阻是 0.1Ω，当外电路断路时，电路中的电流是（ ）；端电压是（ ） 。 [单选题] * 20A；2V
20A；0V
0A；2V(正确答案)
0A；0V
29.电源电动势是 2V，内电阻是 0.1Ω，当外电路短路时，电路中的电流是（ ）；端电压是（ ） 。 [单选题] *

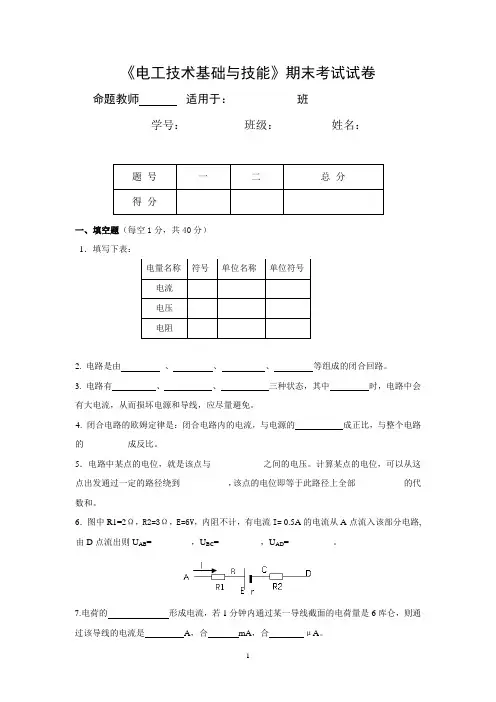

1 《电工技术基础与技能》期末考试试卷
命题教师
适用于： 班
学号： 班级： 姓名：
一、填空题（每空1分，共40分）
1．填写下表：
2. 电路是由 、 、 、 等组成的闭合回路。
3. 电路有 、 、 三种状态，其中 时，电路中会有大电流，从而损坏电源和导线，应尽量避免。
4. 闭合电路的欧姆定律是：闭合电路内的电流，与电源的___________成正比，与整个电路的__________成反比。
5．电路中某点的电位，就是该点与____________之间的电压。计算某点的电位，可以从这点出发通过一定的路径绕到___________，该点的电位即等于此路径上全部___________的代数和。
6．图中R1=2Ω，R2=3Ω，E=6V，内阻不计，有电流I= 0.5A的电流从A点流入该部分电路,由D点流出则UAB=_________，UBC= _________，UAD=__________。
7.电荷的 形成电流，若1分钟内通过某一导线截面的电荷量是6库仑，则通过该导线的电流是 A，合 mA，合 μA。 题 号 一 二 总 分
得 分
电量名称 符号 单位名称 单位符号
电流
电压
电阻
2 8．如图：已知R＝9Ω，则Rab＝ 。
9．外电路的电阻等于 时，电源的输出功率 ，这时称负载与电源匹配。
10．如图：若I1＝2A，I2＝1A，I3＝4A，I4＝3A，则I5＝ A 。
11． 部分电路欧姆定律的表达式是 ；全电路欧姆定律的表达式是 。

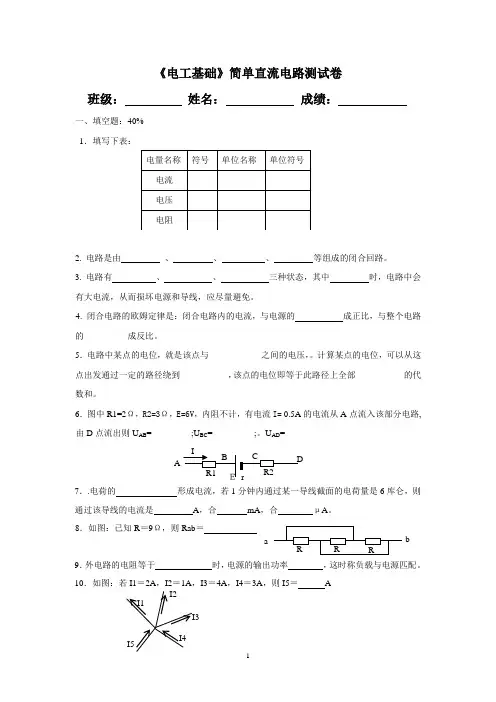

1 《电工基础》简单直流电路测试卷
班级： 姓名： 成绩：
一、填空题：40%
1．填写下表：
2. 电路是由 、 、 、 等组成的闭合回路。
3. 电路有 、
、 三种状态，其中 时，电路中会有大电流，从而损坏电源和导线，应尽量避免。
4. 闭合电路的欧姆定律是：闭合电路内的电流，与电源的___________成正比，与整个电路的__________成反比。
5．电路中某点的电位，就是该点与____________之间的电压，。计算某点的电位，可以从这点出发通过一定的路径绕到___________，该点的电位即等于此路径上全部___________的代数和。
6．图中R1=2Ω，R2=3Ω，E=6V，内阻不计，有电流I= 0.5A的电流从A点流入该部分电路,由D点流出则UAB=_________;UBC= _________;。UAD=__________
7．.电荷的 形成电流，若1分钟内通过某一导线截面的电荷量是6库仑，则通过该导线的电流是 A，合 mA，合 μA。
8．如图：已知R＝9Ω，则Rab＝
9．外电路的电阻等于 时，电源的输出功率
，这时称负载与电源匹配。
10．如图：若I1＝2A，I2＝1A，I3＝4A，I4＝3A，则I5＝ A
电量名称 符号 单位名称 单位符号
电流
电压
电阻
A B C I D
R1 R2 Ｅ r
a b
R R R
I1 I2
I3
I4 I5
2 11． 分电路欧姆定律的表达式是 ；全电路欧姆定律的表达式是 。
