室外管线工程施工方案

一、概述

室外管线工程是指在建筑物外部进行的管线敷设工程，包括给水管线、排水管线、天然气管线、通信管线等各种管线工程。室外管线工程在建筑施工中占据重要地位，是建筑物正常运行和生活出行的基础设施。本施工方案将详细介绍室外管线工程施工的整个流程和注意事项，确保工程顺利进行。

二、工程准备阶段

1. 工程前期准备

在进行室外管线工程施工前，需对工程进行充分的前期准备工作。具体步骤如下：

（1）确定管线布置方案：根据建筑物平面布局和功能需求，确定各种管线的布置方案，并绘制管线布置图。

（2）制定管线施工方案：根据管线布置图，制定管线施工方案，包括施工工艺、材料选用、施工队伍组织等内容。

（3）采购材料设备：根据施工方案，采购所需的管线、管件、接头、阀门等相关材料和设备。

（4）组织施工队伍：确定施工队伍的人员组成和分工，确保人员到位并进行培训。

（5）办理审批手续：根据相关规定，办理室外管线工程的审批手续，包括工程规划许可证、施工许可证等手续。

2. 现场勘测

在完成前期准备工作后，需要对工程施工现场进行详细的勘测，了解场地情况和周边环境，为施工提供准确的数据支持。具体勘测内容包括地形状况、土壤情况、周边建筑物、地下管线等。

3. 设计校核

根据勘测数据和施工要求，对室外管线工程进行详细设计，并进行校核，确保设计方案符合实际施工要求。设计方案包括管线敷设方案、管线连接方案、防护措施等内容。

4. 现场布置

在完成现场勘测和设计校核后，需对施工现场进行合理布置，包括施工道路、施工区域、施工设备等的布置。同时，要做好安全防护，设置警示标志，确保施工安全。

三、施工阶段 1. 开挖土方

在进行管线敷设前，需先进行土方开挖工作，将管线敷设所需的道路、沟渠等进行开挖。开挖土方要遵循相关规范，确保施工安全和施工质量。

2. 管线敷设

在完成土方开挖后，开始进行管线敷设工作。敷设过程中要保持管线的平整、均匀，连接处要确保紧密，以防漏水或渗漏。敷设完成后，要进行验收，确保管线质量合格。

3. 接头连接

在管线敷设完成后，需要进行接头连接工作，将各个管段进行连接，确保管线的完整性和稳定性。连接工作要进行牢固，不得松动或漏水。

4. 防腐处理

在管线敷设完成后，需要对管线进行防腐处理，以防止管线腐蚀和损坏，延长管线使用寿命。防腐处理要选择合适的防腐材料，按照相关规范进行处理。

5. 立管安装

在完成管线敷设和防腐处理后，需要对立管进行安装，包括立管支架、支吊架等的安装工作。立管安装要严格按照设计要求和施工规范进行，确保安全可靠。

6. 系统调试

在完成立管安装后，需要对整个管线系统进行调试，确保管线正常运行和连接无误。调试过程中要检查各个管段的连接情况，排除故障，确保系统正常运行。

7. 安全检查

在完成系统调试后，需进行安全检查工作，检查管线系统的安全性和稳定性，消除安全隐患，确保工程安全。同时要进行验收，确保工程质量符合要求。

四、工程竣工阶段

1. 清理整理

在完成室外管线工程施工后，需对施工现场进行清理整理工作，清除施工垃圾、杂物，确保施工现场干净整洁。

2. 竣工验收

在清理整理完成后，需进行室外管线工程的竣工验收工作，由相关部门进行验收，确保工程质量符合要求。验收合格后办理移交手续和文件归档工作。 3. 档案资料

归档整理室外管线工程施工的所有档案资料，包括设计文件、施工记录、验收报告等，妥善保存，为后续维护管理提供参考。

通过以上施工方案的详细介绍，我们可以清晰了解室外管线工程施工的全过程和关键环节，确保工程顺利进行，并保证工程质量，为建筑物的正常运行提供有力保障。希望本施工方案能够对相关工程的实施提供有效指导和参考，为建设美好家园贡献力量。

合集下载

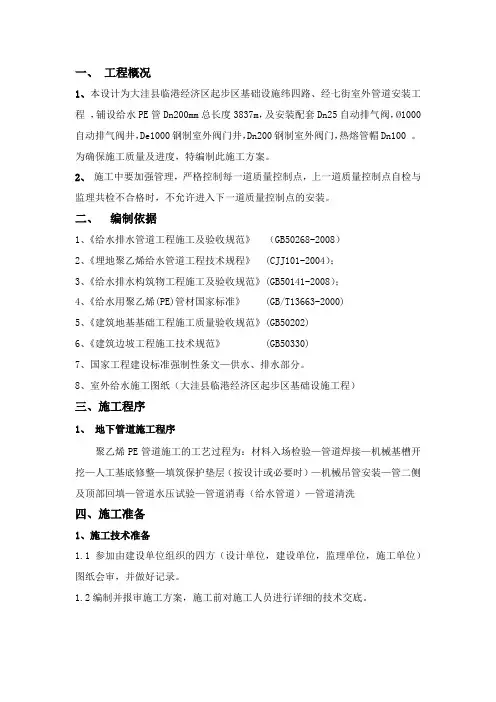

室外给水管线工程施工方案
