螺纹紧固件

螺纹紧固件紧固通则螺纹紧固件是使用最普遍的一类万能紧固件，它由螺旋纹组成，并可以在机械设备上套装，是连接机械元件或分离两块零件的非常优秀的螺纹类工具。

为了保证螺纹紧固件的使用效果，必须根据正确的紧固技术通则进行正确使用。

一、螺纹紧固件紧固力度标准——螺纹紧固件的紧固力度一般以千牛为单位，其紧固力度要根据使用环境而定，有时也要考虑机械运动的变形程度，这样才能保证机械设备的运行可靠性。

二、连接螺纹紧固件——螺纹紧固件的连接要求，一般应将所有的螺纹紧固件紧固在一根轴上，而这根轴称为螺纹紧固件的轴端。

在连接之前，应对其螺纹及零件表面进行处理，以免螺纹松动，影响机械设备的安全性和可靠性。

三、扭矩确定——螺纹紧固件的紧固要求扭矩一般根据不同型号，大小，规格等考虑。

一般来说，螺纹紧固件的扭矩值不宜过大，以免造成损坏。

在实际安装过程中，应在紧固螺纹紧固件之后，将其旋紧到应用所需的紧固力度。

四、拧紧规则—螺纹紧固件拧紧的序列和步骤很重要，一般要求按照各个拧紧点的距离由小到大的顺序依次拧紧，以确保其紧固步骤，正确拧紧后才能确保螺纹紧固件的使用效果。

五、紧固位置配合—螺纹紧固件的紧固位置要与配合件或零件的轴心位置一致，以确保其使用的可靠性和安全性。

六、安装使用说明—安装时，应充分遵守其相关装卸说明，有时会根据应用环境而进行改变，以确保安全可靠使用。

以上就是螺纹紧固件的正确紧固使用通则，如此使用可确保螺纹紧固件的安全可靠性，提高其使用效率。

此外，应根据实际情况选择合适的螺纹紧固件进行使用，不同型号不同规格的螺纹紧固件有不同的作用，应结合实际情况进行灵活选择。

机械性能
包括抗拉强度、屈服强度、 延伸率等指标，反映紧固 件的承载能力和变形能力。
耐腐蚀性能
对于暴露在恶劣环境中的 紧固件，需要具有良好的 耐腐蚀性能，以延长使用 寿命。
材质选择与性能要求
疲劳性能
在循环载荷作用下，紧固件应具 有良好的抗疲劳性能，以防止发 生疲劳断裂。
锁紧性能
对于需要防止松动的场合，应选 择具有防松功能的紧固件或采取 相应措施提高锁紧性能。
热处理设备选择
选择符合工艺要求的热处理设备， 如加热炉、淬火设备、回火设备
等。
热处理过程监控
对热处理过程中的温度、时间等 关键参数进行实时监控和记录，
确保产品质量稳定。
表面处理与防腐措施
表面处理
对产品表面进行清洗、除油、除锈等处理，提高表面质量和防腐性 能。
防腐涂层
根据产品使用环境和防腐要求，选择合适的防腐涂层材料和涂装工 艺，如镀锌、镀铬、喷涂等。
底盘和悬挂系统
紧固件在底盘和悬挂系统中起到关键作用，连接 车架、悬挂臂等部件，保证车辆的稳定性和安全 性。
车身和内饰
螺纹紧固件用于车身板件、车门、座椅等部件的 固定和连接，确保车身的刚性和内饰的完整性。
航空航天领域应用案例分享
飞机结构连接
在飞机机翼、机身等关键部位，使用高强度、轻量化的螺纹紧固 件，确保飞机结构的稳定性和安全性。
发动机装配
紧固件用于航空发动机的各个部件的连接，如涡轮、压气机、燃 烧室等，保证发动机的高效运转。
航空电子系统
在航空电子设备的安装和固定中，使用具有防松、防震功能的螺 纹紧固件，确保电子设备的稳定性和可靠性。
石油化工行业应用实例剖析
管道连接
在石油、天然气等管道 的连接中，使用具有高 压、高温耐性的螺纹紧 固件，确保管道的密封 性和安全性。

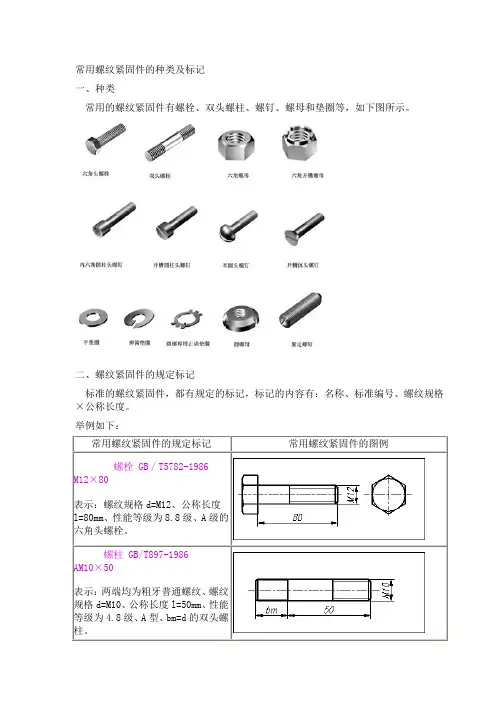

常用螺纹紧固件的种类及标记一、种类常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈等，如下图所示。

二、螺纹紧固件的规定标记标准的螺纹紧固件，都有规定的标记，标记的内容有：名称、标准编号、螺纹规格×公称长度。

举例如下：螺纹性能的双头螺1985 M5×20级的开槽圆级的开槽沉型六为了提高画图速度，螺纹联接件各部分的尺寸（除公称长度外）都可用d（或D）的一定比例画出，称为比例画法（也称简化画法）。

画图时，螺纹联接件的公称长度l 仍由被联接零件的有关厚度决定。

各种常用螺纹联接件的比例画法，如下表所示。

常用螺纹紧固件的联接画法螺纹紧固件联接(装配图)一般采用剖视图表达,绘制和阅读这类图样时,不仅要注意螺纹紧固件的联接形式,还要了解装配图画法的基本规定。

一、两零件的接触表面之间只画一条线，不能在接触面上将轮廓线加粗；不接触的表面间，不论间隙大小，都应画成两条轮廓线。

二、同一金属零件在各剖视图、断面图中的剖面线方向、间隔应相同；相邻零件的剖面线方向应相反，或方向相同而间隔不同。

三、对于螺纹紧固件及轴、球等实心零件，当剖切平面通过其轴线时，这些零件按不剖绘制。

常用螺纹紧固件的联接画法一、螺栓联接螺栓联接一般用于两个被联接零件不太厚且允许加工成通孔的场合，通孔的直径略大于螺栓的螺纹规格，一般为1.1d。

装配时，先将螺栓插入两被联接零件的通孔，再放上垫圈，拧紧螺母，即完成了螺栓的联接。

(螺栓联接动画演示）1、螺纹联接件公称长度的确定由上图可看出，l的大小可按下式计算：l>δ1+δ2+h+m。

一般螺栓末端伸出螺母约0.3d。

假设 d=20，δ1=32，δ2=30，则l>δ1+δ2+h+m=32+30+0.15d+0.8d=81。

l值应比81约大0.3d，即87，在标准件公称长度l常用数列中可查出与其相近的数值为：l=90。

2、联接画法：根据机械制图国家标准规定，可采用简化画法，具体画图（用比例画法）步骤如下：a. 定出基准线；b. 画出螺栓的两个视图（螺栓为标准件不剖），螺纹小径可暂不画；c. 画出被联接两板（要剖，孔径为1.1d）；d. 画出垫圈（不剖）的三视图）；e. 画出螺母（不剖）的三视图，在俯视图中应画螺栓；f. 画出剖开处的剖面线（注意剖面线的方向、间隔），补全螺母的截交线，全面检查，描深。

清理与润滑
清除零件表面的污垢、锈迹和其 他杂质，对需要润滑的部位进行 润滑处理，以减少装配时的摩擦 阻力。
确定装配顺序
根据紧固件的特点和装配图的要 求，确定合理的装配顺序，确保 装配过程的顺利进行。
装配过程
对齐与定位
将需要装配的零件按照设计要求对齐，确保它们之间的相对位置准 确无误。
预紧与拧紧
根据需要，使用合适的工具或设备对紧固件进行预紧或拧紧操作。 预紧可以消除部分装配应力，提高装配精度。
05
螺纹紧固件的质量控制与检
验
质量控制的方法
抽样检验
根据产品特性和生产批量，制定合理的抽样方案，对 产品进行抽样检验，以评估整批产品的质量。
全数检验
对每一件产品进行检验，确保产品符合规定的标准和 质量要求。适用于关键或高精度产品的检验。
过程控制
通过对生产过程中的关键工序进行监控和调整，保证 产品质量稳定。
03
螺纹紧固件的装配图
装配图的定义与作用
定义
装配图是表示机器或部件的组成和装 配关系的图样，是制造和检验机器或 部件的依据。
作用
用于指导零件的制造、检验、装配、 调试和维修等全过程，是表达设计意 图、技术要求、工艺条件等的重要技 术文件。
装配图的绘制方法
确定视图
根据机器或部件的结构特点，选择主视图、俯视图、左视图等合适的 视图，以清晰表达各零件的形状和装配关系。
螺纹紧固件的种类
螺栓
通常用于固定两个结构 件，一端为头部，另一
端为螺纹。
螺母
通常与螺栓配合使用， 通过旋转螺母来固定或
松开螺栓。
螺钉
通常用于固定一个结构 件，一端为头部，另一
端为螺纹。
