螺柱焊结构及原理

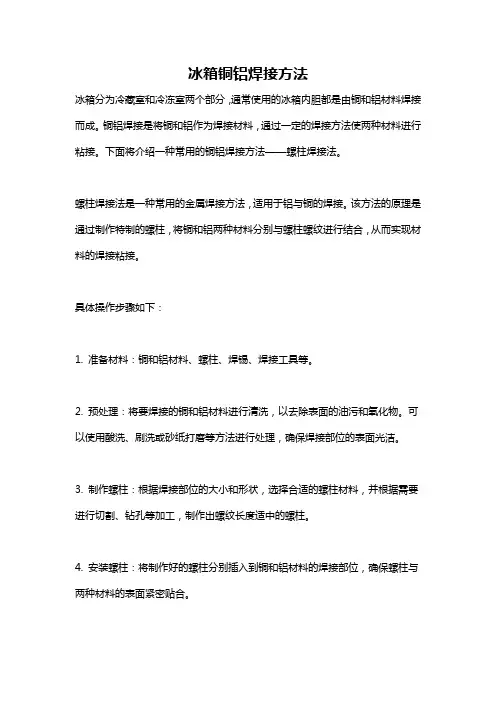

冰箱铜铝焊接方法冰箱分为冷藏室和冷冻室两个部分，通常使用的冰箱内胆都是由铜和铝材料焊接而成。

铜铝焊接是将铜和铝作为焊接材料，通过一定的焊接方法使两种材料进行粘接。

下面将介绍一种常用的铜铝焊接方法——螺柱焊接法。

螺柱焊接法是一种常用的金属焊接方法，适用于铝与铜的焊接。

该方法的原理是通过制作特制的螺柱，将铜和铝两种材料分别与螺柱螺纹进行结合，从而实现材料的焊接粘接。

具体操作步骤如下：1. 准备材料：铜和铝材料、螺柱、焊锡、焊接工具等。

2. 预处理：将要焊接的铜和铝材料进行清洗，以去除表面的油污和氧化物。

可以使用酸洗、刷洗或砂纸打磨等方法进行处理，确保焊接部位的表面光洁。

3. 制作螺柱：根据焊接部位的大小和形状，选择合适的螺柱材料，并根据需要进行切割、钻孔等加工，制作出螺纹长度适中的螺柱。

4. 安装螺柱：将制作好的螺柱分别插入到铜和铝材料的焊接部位，确保螺柱与两种材料的表面紧密贴合。

5. 焊接固定：使用焊锡进行焊接固定。

将焊锡加热到熔化状态，涂抹在螺柱与铜、铝材料的接触表面，使其粘接牢固。

焊接时要保持焊接区域的温度均匀，同时要控制好焊接时间，避免焊接过热。

6. 清理和检验：焊接完成后，及时清理焊接区域的焊渣和焊剩余物，对焊接区域进行检查，确保焊接质量符合要求。

螺柱焊接法作为一种简便易行的方法，被广泛应用于冰箱等电器的制造中。

它具有以下优点：1. 焊接强度高：螺柱焊接法通过焊锡的固化作用，使得铜和铝材料能够牢固地粘接在一起，具有较高的焊接强度。

2. 操作简单：该方法操作简单、方便，不需要复杂的设备和技术，一般的焊接工人都可以熟练掌握。

3. 节约成本：相比于其他焊接方法，螺柱焊接法的工艺简单，所需材料和设备成本相对较低，能够有效地节约生产成本。

当然，铜铝焊接方法还有很多其他的方法，如插板焊接、铝焊接杆焊接等。

不同的焊接方法适用于不同的应用场景和具体需求。

在实际操作中，应根据具体情况选择合适的焊接方法，并严格遵守焊接操作规范，以确保焊接质量和工作安全。

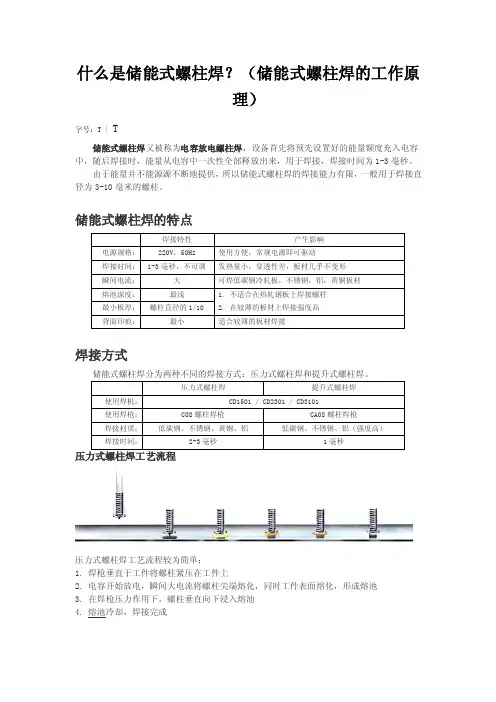

什么是储能式螺柱焊？（储能式螺柱焊的工作原理）字号：T | T储能式螺柱焊又被称为电容放电螺柱焊，设备首先将预先设置好的能量额度充入电容中，随后焊接时，能量从电容中一次性全部释放出来，用于焊接，焊接时间为1-3毫秒。

由于能量并不能源源不断地提供，所以储能式螺柱焊的焊接能力有限，一般用于焊接直径为3-10毫米的螺柱。

储能式螺柱焊的特点焊接特性产生影响电源规格：220V，50Hz 使用方便，常规电源即可驱动焊接时间：1-3毫秒，不可调发热量小，穿透性差，板材几乎不变形瞬间电流：大可焊低碳钢冷轧板，不锈钢，铝，黄铜板材熔池深度：最浅 1. 不适合在热轧钢板上焊接螺柱最小板厚：螺柱直径的1/102. 在较薄的板材上焊接强度高背面印痕：最小适合较薄的板材焊接焊接方式储能式螺柱焊分为两种不同的焊接方式：压力式螺柱焊和提升式螺柱焊。

压力式螺柱焊提升式螺柱焊使用焊机：CD1501 / CD2301 / CD3101使用焊枪：C08螺柱焊枪CA08螺柱焊枪焊接材质：低碳钢、不锈钢、黄铜、铝低碳钢、不锈钢、铝（强度高）焊接时间：2-3毫秒1毫秒压力式螺柱焊工艺流程压力式螺柱焊工艺流程较为简单：1. 焊枪垂直于工件将螺柱紧压在工件上2. 电容开始放电，瞬间大电流将螺柱尖端熔化，同时工件表面熔化，形成熔池3. 在焊枪压力作用下，螺柱垂直向下浸入熔池4. 熔池冷却，焊接完成提升式螺柱焊工艺流程提升式螺柱焊与压力式螺柱焊不同之处，在于在电容开始放电之前，焊枪先将螺柱提升一个高度，随后释放，在弹簧力作用下加速向下冲击，焊钉浸入熔池的速度更快，焊接时间更短。

由于提升式螺柱焊的这个特性，在铝钉焊接时，可大幅减少熔池内气孔的产生，使铝钉焊接的强度更高，因此非常适合于铝钉的焊接。

熔池（熔深）是指螺柱焊钉在焊接时，完全熔化螺柱尖端和部分熔化金属母板引起的焊接表面下沉。

熔池的深度大小按照螺钉的种类不同而不同。

储能式螺柱焊钉的熔池深度最浅，一般小于储能式螺柱焊钉直径的1/10。

拉弧式短周期螺柱焊钉的焊接熔池深度约为螺柱直径的1/10。

拉弧式长周期螺柱焊钉的焊接熔池深度约为螺柱直径的1/4。

熔池的深浅与焊接时间的长短有关，焊接时间较长的拉弧式长周期焊钉的熔池深度大于储能式螺柱焊钉的熔池深度。

加强高（焊缝）通常用来定义较深的熔池，常用于称呼长周期焊钉的熔池。

因为焊接时间较长，长周期焊钉的熔池不仅有较深的下陷，熔池周围还有一圈均匀的包边，这就是加强高，或称为焊缝加强高或者直接称为焊缝。

轻钢龙骨隔墙与钢构件采用螺柱焊连接施工工法轻钢龙骨隔墙与钢构件采用螺柱焊连接施工工法一、前言随着建筑行业的发展，轻钢结构作为新型建筑结构体系，越来越受到人们的青睐。

其中，轻钢龙骨隔墙与钢构件采用螺柱焊连接施工工法是一种常用的轻钢结构施工方法。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. 灵活性强：轻钢龙骨隔墙与钢构件采用螺柱焊连接施工工法可以根据不同的设计要求和空间布局，灵活调整龙骨和构件的尺寸和布置方式。

2. 施工速度快：采用螺柱焊连接，构件之间的拼装和焊接简便快速，可提高施工效率。

3. 结构稳定：通过钢构件和焊接连接，使结构稳定可靠，能够承受较大的荷载和抗震能力。

4. 施工污染小：轻钢龙骨隔墙和钢构件的焊接连接方式，无需水泥砂浆等材料，减少了施工过程中的粉尘和污染。

三、适应范围轻钢龙骨隔墙与钢构件采用螺柱焊连接施工工法适用于多种建筑类型，尤其适用于高层建筑和公共建筑，如办公楼、商场、学校、医院等。

四、工艺原理本工法利用轻钢龙骨作为隔墙的支撑结构，通过螺柱焊连接将轻钢龙骨与钢构件紧密组合。

采取的技术措施主要包括：选用高质量的轻钢龙骨和钢构件，合理设计构件的连接方式和布局，严格控制焊接工艺和质量。

五、施工工艺1. 准备工作：清理施工现场，搭建起重机械和工作平台。

2. 安装轻钢龙骨：根据设计要求，将轻钢龙骨按照规定位置和间距安装在墙体上。

3. 安装钢构件：根据设计要求，将钢构件焊接在轻钢龙骨上。

4. 焊接连接：采用螺柱焊连接，将钢构件与轻钢龙骨紧密焊接连接。

5. 检验与调整：对焊接连接进行检验，确保稳固可靠；根据实际情况对施工进行调整。

六、劳动组织施工过程中需要配备具备一定经验和技能的施工人员，包括轻钢龙骨安装工人、焊接工人和质检人员等。

根据施工进度和规模，适当安排工人数量和工作岗位。

七、机具设备1. 起重机械：用于安装轻钢龙骨、钢构件和其他辅助材料。

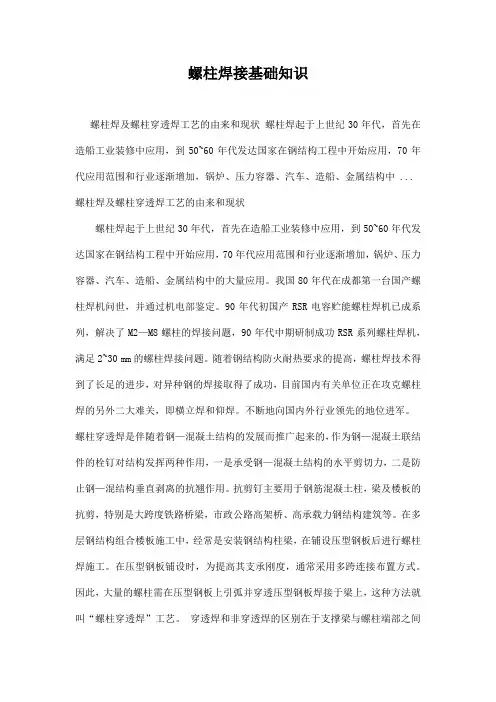

螺柱焊接基础知识螺柱焊及螺柱穿透焊工艺的由来和现状螺柱焊起于上世纪30年代，首先在造船工业装修中应用，到50~60年代发达国家在钢结构工程中开始应用，70年代应用范围和行业逐渐增加，锅炉、压力容器、汽车、造船、金属结构中 ...螺柱焊及螺柱穿透焊工艺的由来和现状螺柱焊起于上世纪30年代，首先在造船工业装修中应用，到50~60年代发达国家在钢结构工程中开始应用，70年代应用范围和行业逐渐增加，锅炉、压力容器、汽车、造船、金属结构中的大量应用。

我国80年代在成都第一台国产螺柱焊机问世，并通过机电部鉴定。

90年代初国产RSR电容贮能螺柱焊机已成系列，解决了M2—M8螺柱的焊接问题，90年代中期研制成功RSR系列螺柱焊机，满足2~30 mm的螺柱焊接问题。

随着钢结构防火耐热要求的提高，螺柱焊技术得到了长足的进步，对异种钢的焊接取得了成功，目前国内有关单位正在攻克螺柱焊的另外二大难关，即横立焊和仰焊。

不断地向国内外行业领先的地位进军。

螺柱穿透焊是伴随着钢—混凝土结构的发展而推广起来的，作为钢—混凝土联结件的栓钉对结构发挥两种作用，一是承受钢—混凝土结构的水平剪切力，二是防止钢—混结构垂直剥离的抗翘作用。

抗剪钉主要用于钢筋混凝土柱，梁及楼板的抗剪，特别是大跨度铁路桥梁，市政公路高架桥、高承载力钢结构建筑等。

在多层钢结构组合楼板施工中，经常是安装钢结构柱梁，在铺设压型钢板后进行螺柱焊施工。

在压型钢板铺设时，为提高其支承刚度，通常采用多跨连接布置方式。

因此，大量的螺柱需在压型钢板上引弧并穿透压型钢板焊接于梁上，这种方法就叫“螺柱穿透焊”工艺。

穿透焊和非穿透焊的区别在于支撑梁与螺柱端部之间增加了压型钢板的隔离层，使螺柱端部无法与钢梁表面直接接触，由于压型板隔离层的存在，形成了许多焊接工艺上无法控制的因素，致使焊接质量得不到保证。

螺柱焊优点电弧螺柱焊（以下简称螺柱焊）是焊接学科的一个分支，也是目前各国工业领域广泛应用的连接和装配方式，这种工艺具有三大优越性：（1）同焊条电弧焊对比，可实现全截面的焊接，焊条电弧焊只能实现角焊缝，所以螺柱焊的螺栓抗剪能力得到大幅度的提高。
