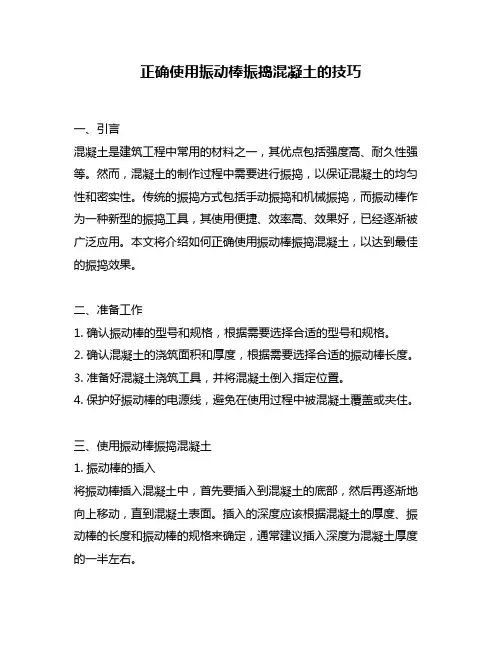

混凝土振动棒的使用规范及要点
1、振动棒的直径、频率和振幅是直接影响生产率的主要因素，所以在工作前应选择合适的振动棒。
2、振动器使用之前，首先应检查电动机的绝缘情况是否良好，长期闲置的振动器启用时必须测试电动机的绝缘电阻，
检查合格后方可接通电源进行试运转。
3、振动器的电动机旋转时，若软轴不转，振动棒不起振，为电动机旋转方向不对，调换任意两相电源线即可；若软轴转动，振动棒不起振，可摇晃棒头或棒头轻磕地面，即可起振。当试运转正常后，方可投入作业。
4、作业时，要使振动棒自然沉入混凝土，不可用猛力往下推。一般应垂直插入，并插到尚未初凝层中5～10cm，以促使上下层相互结合。
5、振捣时，要做到“快插慢拔”。快插是为了防止将表面混凝土先振实，与下层混凝土发生分层、离析现象。慢拔是为了使混凝土能来得及填满振动棒抽出时所形成的空间。
6、振动棒各插点间距均匀，一般间距不应超过振动棒有效作用半径的倍。
7、振动棒在混凝土内振密实的时间，一般每插点振密20～30s，直到混凝土不再显着下沉，不再出现气泡，表面泛出水泥浆和外观均匀为止。如振密时间过长，有效作用半径虽然能适当增加，但总的生产率反而降低，而且还可能使振动棒
附近混凝土产生离析。这对塑性混凝土更为重要。此外，振动棒下部振幅要比上部大，故在振密时，应将振动棒上下抽动5～10cm，使混凝土振密均匀。
8、作业中要避免将振动棒触及钢筋、心管和预埋件等，更不得采取通过振动棒振动钢筋的方法来促使混凝土振密。否则就会因振动而使钢筋位置变动，还会降低钢筋与混凝土之间的粘结力，甚至会相互脱离，这对预应力钢筋影响更大。在转换层浇注时，震动棒直接接触竖向钢筋上是可行的。
9、作业时，振动棒插入混凝土的深度不应超过棒长的2/3～3/4。否则振动棒将不易拔出而导致软管损坏；更不得将软管插入混凝土中，以防砂浆浸蚀及渗入软管而损坏机件。
10、振动器在使用中如遇温度过高，应立即停机冷却检查，如机件故障，要及时进行修理，冬季低温时，振动器作业前，要采用缓慢加温，使棒体内的润滑油解冻后，方能作业。11、插入式振动器电动机电源上，应安装漏电保护装置，熔断器选配应符合要求，接地应安全可靠。电动机未接地线或接地不良者，严禁开机使用。
12、振动器操作人员应掌握一般用电知识，作业时应穿戴好胶鞋和绝缘橡皮手套。
13、工作停止移动振动器时，应立即停止电动机转动；搬动振动器时，应切断电源，不得用软管和电缆线拖拉、扯动电动机。
14、电缆上不得有裸露之处，电缆线必须放置在干燥、明亮处；不允许在电缆线上堆放其他物品，以及车辆在其上面直接通过；更不能用电缆线吊挂振动器等物。
15、作业时，振动棒软管弯曲半径不得小于规定值；软管不得有断裂。若软管使用过久，长度变长时，应及时进行修复或更换。
16、振动器启动时，必须由操作人员掌握，不得将起振的振动棒平放在钢板或水泥板等坚硬物上，以免振坏。
17、严禁用振动棒撬拔钢筋和模板，或将振动棒当锤使用；操作时勿将振动棒头夹到钢筋里或其他硬物中以免损坏棒头。
18、作业完毕，应将电动机、软管、振动棒擦刷干净，按规定要求进行保养作业。振动器存放时，不要堆压软管，应平直放好，以免变形；同时应防止电动机受潮。
