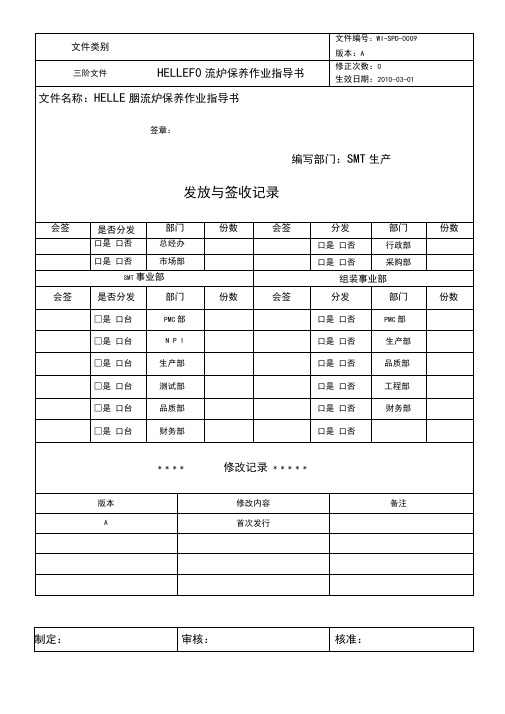

WI-SPD-0009 HELLER回流炉保养作业指导书

回流炉作业指导书一、概述回流炉是一种用于加热和燃烧工艺中废气的设备，其主要功能是回收热能并减少污染物的排放。

本作业指导书旨在提供回流炉的操作指导和安全注意事项，以确保作业人员的安全和设备的正常运行。

二、操作指导1. 准备工作在进行回流炉作业之前，作业人员应先进行以下准备工作：- 确保所有操作人员已经接受过相关的培训，并具备操作回流炉所需的技能和知识；- 确保回流炉的供电和燃气系统正常运行，并且各种安全设施完好；- 检查回流炉的热交换器和管道是否清洁，并清除任何堵塞物；- 确保回流炉的控制系统和仪表工作正常，并进行必要的校准。

2. 操作步骤按照以下步骤进行回流炉的操作：- 打开回流炉的主电源，确保电源稳定；- 打开燃气供应阀门，并调节燃气流量到适当的水平；- 打开点火装置，并点火燃烧器，确保燃烧器点火成功；- 监测回流炉的温度和压力，确保它们在安全范围内；- 根据需要调节燃气流量和燃烧器的火焰大小，以达到所需的加热效果；- 定期检查回流炉的运行状态，包括温度、压力、燃气流量等，并进行必要的调整；- 在作业结束时，先关闭燃气供应阀门，然后关闭回流炉的主电源。

三、安全注意事项在进行回流炉作业时，必须遵守以下安全注意事项：1. 穿戴个人防护装备，包括耐高温手套、防护眼镜、防护服等；2. 确保作业区域通风良好，以防止有害气体积聚；3. 注意回流炉的温度和压力，避免触摸热表面或过高压力的部件；4. 不要将易燃物品放置在回流炉附近，以防止火灾；5. 确保回流炉的燃气系统正常运行，避免燃气泄漏；6. 在操作回流炉时，严禁饮酒或服用药物，以免影响判断力和反应能力；7. 在异常情况下，立即停止作业并报告相关人员，不得擅自处理。

四、常见故障处理在回流炉作业过程中，可能会遇到一些常见故障，如燃烧器点火失败、燃气供应中断等。

对于这些故障，作业人员应按照以下步骤进行处理：1. 燃烧器点火失败：- 检查燃气供应是否正常，确保燃气流量充足；- 检查点火装置是否工作正常，如有故障，及时更换或修理；- 清洁燃烧器和点火装置，以确保无堵塞或污染。

回流炉作业指导书一、引言回流炉是一种用于炼钢过程中的关键设备，其作用是对炼钢过程中产生的废气进行处理和回收利用。

本作业指导书旨在提供回流炉作业的详细指导，包括作业前的准备工作、作业过程中的注意事项和作业后的清理工作。

二、作业前准备1. 确定作业人员：根据作业需要，确定参与回流炉作业的人员，并确保他们具备必要的安全意识和操作技能。

2. 安全检查：在作业开始前，对回流炉及其周围环境进行安全检查，确保设备正常运行并消除潜在的安全隐患。

3. 作业装备准备：准备必要的作业装备，包括防护服、安全帽、防护眼镜、耳塞等个人防护装备，以及所需的工具和材料。

三、作业过程1. 开始作业前，确保回流炉已经停止运行，并且降至安全温度。

在确认安全后，进入回流炉作业区域。

2. 根据作业需要，进行回流炉内部的清理工作。

使用合适的工具，清除回流炉内部的积碳和杂物，并将其妥善处理。

3. 检查回流炉内部的设备和管道，确保其完好无损。

如发现异常情况，及时报告并采取相应的修复措施。

4. 对回流炉进行维护和保养。

根据工艺要求，对回流炉进行加热、冷却等操作，确保其正常运行。

5. 监控回流炉的运行状况。

通过仪表和传感器，监测回流炉的温度、压力等参数，并及时调整操作，以确保炉内的工艺参数处于合适的范围内。

6. 在作业过程中，注意安全事项。

严禁在回流炉作业区域吸烟、使用明火和进行其他可能引发火灾的行为。

同时，注意防止炉内产生爆炸和有毒气体泄漏等危险情况。

7. 严格按照作业规程和操作指南进行操作，确保作业的准确性和安全性。

四、作业后清理1. 完成作业后，对回流炉作业区域进行清理。

清除作业过程中产生的废弃物和杂物，保持作业区域的整洁和安全。

2. 对作业装备进行清洁和消毒。

清洁个人防护装备，并确保其在下次作业前处于良好的状态。

3. 对回流炉进行检查和维护。

检查回流炉的设备和管道，发现问题及时修复，确保其在下次作业前正常运行。

4. 做好作业记录和报告。

记录回流炉作业的过程和结果，包括作业时间、作业人员、作业内容等信息，并及时上报相关部门。

回流炉作业指导书一、引言回流炉是一种用于炼钢工艺中的重要设备，其作用是将高温废气回收利用，提高炉石的热效率。

本作业指导书旨在为回流炉的操作人员提供详细的作业指导，确保回流炉的正常运行和安全操作。

二、回流炉的工作原理回流炉采用炉石和废气之间的热交换原理，通过高温废气的冷却和炉石的加热来提高炉石的热效率。

废气从炉石顶部进入回流炉，经过炉石的加热后，再从炉底排出。

同时，炉石也通过此过程被加热，提供给炼钢过程中需要的高温热能。

三、回流炉的操作步骤1. 准备工作a. 检查回流炉的设备和管道是否正常，确保无泄漏和损坏。

b. 检查炉石的储存情况，确保有足够的炉石供应。

c. 检查冷却水系统，确保水流畅通。

2. 启动回流炉a. 打开废气进口阀门，确保废气流向正确。

b. 打开炉底排气阀门，确保废气正常排出。

c. 打开炉石进料阀门，开始加热炉石。

d. 监测炉石温度，确保炉石达到预定温度。

3. 运行回流炉a. 监测废气温度和流量，确保废气进出口温度和流量稳定。

b. 监测炉石温度和流量，确保炉石加热效果良好。

c. 定期清理炉石堵塞和积灰情况，确保炉石通畅。

d. 定期检查回流炉的设备和管道，确保无泄漏和损坏。

e. 记录废气温度、流量和炉石温度、流量等数据，以备后续分析和评估。

4. 关闭回流炉a. 关闭炉石进料阀门，停止加热炉石。

b. 关闭废气进口阀门，停止废气流入。

c. 关闭炉底排气阀门，停止废气排出。

d. 关闭冷却水系统，停止冷却水流动。

四、回流炉的安全注意事项1. 操作人员应穿戴好防护装备，包括耐高温手套、防护眼镜和防护服等。

2. 在操作过程中，严禁站在废气进出口附近，以免热风引起烫伤。

3. 定期检查回流炉的设备和管道，确保无泄漏和损坏，避免发生安全事故。

4. 在操作过程中，注意炉石的加热情况，避免炉石过热或不足，影响回流炉的正常运行。

5. 如发现异常情况，应立即停止操作，并及时报告相关责任人进行处理。

五、回流炉的维护保养1. 定期清理回流炉内部的炉石堵塞和积灰情况，保持炉石通畅。

回流炉作业指导书一、任务背景和目的回流炉是一种常见的工业设备，用于燃烧废气和废料，以提供热能。

为了确保回流炉的安全运行和高效工作，本指导书旨在提供详细的作业指导，以确保操作人员能够正确、安全地操作回流炉。

二、作业前准备1. 确保操作人员具备相关的技术知识和操作经验，并且已经接受过相关的培训。

2. 检查回流炉的设备和工具是否完好无损，确保所有的安全设备、防护装置和报警系统正常运行。

3. 确保回流炉周围的工作区域干净整洁，没有杂物或障碍物。

4. 检查回流炉的燃料供应和废气排放系统是否正常运行。

三、作业步骤1. 开启回流炉：按照操作手册的要求，正确打开回流炉的主电源开关，并确保所有的安全阀门处于关闭状态。

2. 加载燃料：根据回流炉的设计要求和燃料类型，将燃料加载到燃料仓中，并确保燃料供应系统正常运行。

3. 点火：根据操作手册的要求，打开点火装置，并进行点火操作。

确保点火过程安全可靠，并且能够正常点燃燃料。

4. 控制温度：根据生产工艺要求，调节回流炉的温度控制系统，确保回流炉内的温度稳定在设定的范围内。

5. 监测废气排放：使用废气监测仪器，定期检测回流炉的废气排放情况，并确保废气排放符合相关的环保标准。

6. 清理炉膛：定期清理回流炉的炉膛，清除积灰和杂物，以确保炉膛的通风和燃烧效率。

7. 维护和保养：定期检查回流炉的各个部件和设备，进行必要的维护和保养工作，以延长设备的使用寿命。

四、安全注意事项1. 操作人员必须穿戴符合要求的个人防护装备，包括安全帽、防护眼镜、耐高温手套和防护服等。

2. 在操作回流炉时，严禁穿戴宽松的衣物、长发或者佩戴饰品。

3. 禁止在回流炉周围堆放易燃、易爆或有毒的物品。

4. 在操作过程中，严禁随意更改回流炉的设定参数或关闭安全设备。

5. 若发现回流炉出现异常情况，如燃烧不稳定、温度过高等，应立即停止作业，并上报相关人员进行处理。

6. 在作业结束后，必须关闭回流炉的主电源开关，并进行必要的设备检查和维护工作。

鴻騏科技有限公司Heller Reflow Oven迴焊爐保養手冊附圖1(附圖1-2)(附圖1-3)(附圖1-4)(附圖1-5)(附圖1-6)(附圖1-7)(附圖2-2)(附圖2-3)(附圖2-4)項目內容作業標準方法及工具1.軌道平行度(室溫)冷機狀態㆘1.以固定邊軌道為基準,取第3區第6區第9區第12區至機台機座邊緣需皆平行㆒致.(允差範圍在±1mm以內.2.進口處、㆗間傳動組合(Center RackAssembly)、出板處EHC(Edge Hold Chain)Pin對Pin為量測要點。

※進口處與出板處放置PC板後間隙距離需於＋1mm~1.2mm以內。

※㆗間傳動組合(CenterRackAssembly)需比進口處與出板處寬1~1.5mm(但這數據需依據爐子軌道受熱物理變化特性進行調整)建議:加熱至生產設定溫度後即時打開爐膛蓋以生產PC板比對量測, PC板是否能夠順暢划動.不卡板,掉板.以取PC板㆒端邊緣頂到PIN的㆒端,而量取剩餘的間隙距離,允差範圍為＋0.5~3mm以內。

＊以游標卡尺量測距離＊以游標卡尺及配合PCB生產基板量測,著戴耐高溫手套及防護面具＊調整方式: 以進口處寬度為基準點，倘若出板處較寬或窄,以固定鉗(ViceGrip)及19mm開口板手將鍊條與軌道後端傳動齒桿分開,放鬆,再以手轉動後端傳動齒桿調整至與前、㆗端相同距離始可2.固定邊軌頂PIN螺栓固定邊軌道至機台機座邊緣固定頂PIN螺栓距離:0.8mm＊以厚薄規量測距離3.軌道托高裝置滾動滑輪需正常來回滑動＊在WAKE UP 溫度檔㆗以手動調整軌道寬度開至極限來回行走,觀察是否因阻力影響軌道寬度。

假設太緊,放鬆托高裝置高度調整螺絲至適當接觸面4.軌道固定邊前後鋼鐵板(Fixed plate) 1.檢查是否偏移2.檢查軌道固定螺絲是否鬆脫5.軌道移動邊前後鋼鐵板(Adj. Plate)1.檢查是否偏移2.檢查軌道固定螺絲是否鬆脫＊以水平儀檢測平行度＊以內六角板手,檢查螺絲鬆緊度項 目 內 容作 業 標 準方 法 及 工 具6.軌寬傳動馬達各齒輪、鍊條(Sprockets)齒輪、鍊條正常傳動、軸心固定內六角螺絲需㆖緊、表面乾淨、鬆緊度檢查 ＊以內六角板手、退PIN 器㆖緊檢查＊ 溶劑或酒精以乾淨布擦拭乾淨齒輪表面,再以潤滑油潤滑表面7.軌寬傳動軸桿(Lead Screw)1. 軸桿需正常傳動,不可有過髒、偏移、彎曲、或變型現象發生2. 軸桿C 型環、銅質襯套(Transtorque Coupling)需在正常位置,且不可有溝槽間隙產生＊ 以溶劑或酒精用乾淨布擦拭乾淨表面 ＊ 左述各項檢查倘若必要應予以更新備品8.前端及㆗間固定齒桿、齒輪(Entrance& Center RackAssembly)需與傳動齒輪正常咬合,不可有過髒、偏移、彎曲、或變型現象發生＊ 以溶劑或酒精用乾淨布擦拭乾淨表面 ＊倘若變型必要應予以更新備品 9.前端與㆗間軌寬連動軸桿 需與傳動馬達同步移動, 軸桿與軸桿間連結固定內六角螺絲，不可有過髒、偏移、彎曲、或變型、螺絲鬆動,斷裂現象發生 ＊內六角板手㆖緊螺絲, 連動軸桿與Center Rack Assembly 之固定內六角螺絲以Epoxy 耐高溫膠於㆖緊後塗佈螺絲㆖緣以防止螺絲移位.＊ 以溶劑或酒精用乾淨布擦拭乾淨表面Att: 溶劑或酒精揮發完成後再裝回!!10.㆗間固定齒桿總成(Center Rack Assembly)需與傳動馬達同步移動,行走順暢 ＊ 以內六角板手㆖緊螺絲，檢查與連動軸桿齒輪咬合情況＊ 以溶劑或酒精用乾淨布擦拭乾淨表面Att: 溶劑或酒精揮發完成後再裝回!!(附圖2-5)(附圖2-6)(附圖2-7)(附圖3-1)(附圖3-1-1)(附圖3-3)(附圖3-4)(附圖4-1)為維護貴客戶DANSENSOR(氧氣分析儀)之壽命,請遵循㆘列圖示DANSENSOR 保養清潔示意圖(附圖4-2)-------------------------------㆒個月清潔㆒次Carbon Filter-------------㆒星期更換㆒次取樣管------------------------㆒個月清潔㆒次,必要時予以更換 備註欄:名稱使用壽命Heater 24V in block compl.加熱盒模組3-4年PCB,Signal Processor 訊息傳遞主板 4-5年Pump,compl. 抽氣Pump 10,000小時Sensor O2,compl. 氧氣分析感應器4-5年PBI DANSENSOR 使用㆒年必須做校正(Calibration)(附圖4-3)鴻騏科技江俊厚STANLEY 編譯。

生效日期：
图1 图2
3.2.2.6喷洒适量清洁剂在传输链条进出口处，停留3-5分钟后再用擦拭布擦除所有残留flux
异物，目视确保干凈、整洁。

3.2.2.7检查自动滴油阀，对其进行滴油调试。

3.2.2.8检查轨道链条滴油瓶的油位，超出下线警戒位时，请加油至上线警戒位。

3.2.3月保养
3.2.3.1按照周保养内容完成所有周保养步骤。

3.2.3.2前后轨道调整的导、螺杆与后方形导杆，炉子中心的导、螺杆和马达带动链条，加D-TEK
耐高温润滑油。

并手动运行5-10周期，用擦拭布擦其异物，再用毛刷轻刷一层表面保护油。

3.2.3.3松开抽风口紧箍，检查抽风口是否干净顺畅，如有flux残留物，请用指定清洁剂进
行清洁、擦洗。

导杆导杆
螺杆螺杆
导杆带动链条
轨道链条。

1. 目的为了保障设备的性能和寿命，稳定的设备对品质有保证。

2. 范围适用于本公司HELLER 1809系列回流炉。

3. 内容3.1根据《保养计划表》对设备进行保养。

3.2保养级别及内容 3.2.1日保养3.2.1.1根据《HELLER 1809 Reflow 日常点检记录表》内容执行操作，维持好设备与周围 5S 。

3.2.2周保养3.2.2.1等待回流炉降温冷却，升起炉盖。

3.2.2.2依照关机步骤，关闭回流炉并切断总电源。

3.2.2.3使用吸尘器吸除炉膛内外残留物、电子元件等异物。

3.2.2.4在炉膛内flux 污物处（图1）喷洒适量清洁剂，停留3-5分钟后用铲子铲除flux 异物再用擦拭布擦凈所有残留异物。

目视确保机台内干凈、整洁。

文件类别三阶文件HELLERS 流炉保养作业指导书文件编号： 版本:A 修正次数：0 页次：2/5 生效日期：3.2.2.5使用吸尘器清洁所有风扇的风进、出口（图 2）外灰尘异物，目视确保所有风扇的风进、出口干凈、整洁。

文件类别文件编号：版本:A三阶文件HELLEF回流炉保养作业指导书修正次数：0页次：3/5 生效日期：322.6喷洒适量清洁剂在传输链条进出口处，停留3-5分钟后再用擦拭布擦除所有残留flux 异物，目视确保干凈、整洁。

3.2.2.7检查自动滴油阀，对其进行滴油调试。

3.2.2.8检查轨道链条滴油瓶的油位，超出下线警戒位时，请加油至上线警戒位。

3.2.3月保养3.2.3.1按照周保养内容完成所有周保养步骤。

3.2.3.2前后轨道调整的导、螺杆与后方形导杆，炉子中心的导、螺杆和马达带动链条，加D-TEK 耐高温润滑油。

并手动运行5-10周期，用擦拭布擦其异物，再用毛刷轻刷一层表面保护油。

3.2.3.3松开抽风口紧箍，检查抽风口是否干净顺畅，如有flux残留物，请用指定清洁剂进行清洁、擦洗。

图1图25.1设备履历表。
