最新电力公司生产技能人员(高级工)职业技能知识测试题库300题(含标准答案)

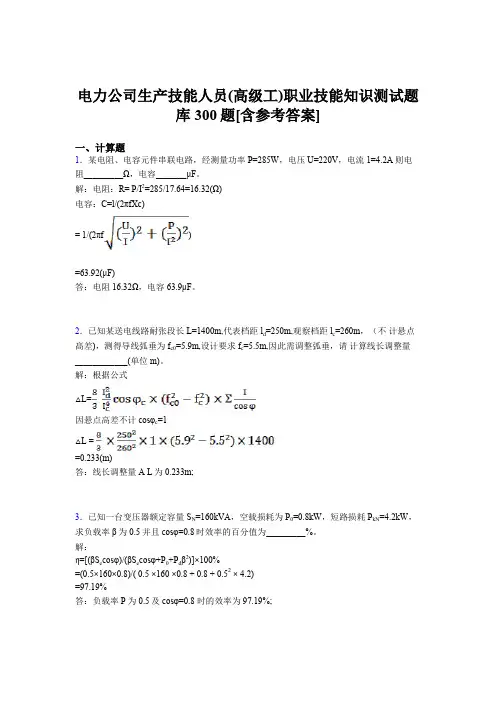

电力公司生产技能人员(高级工)职业技能知识测试题库300题[含参考答案]一、计算题1．某电阻、电容元件串联电路，经测量功率P=285W，电压U=220V，电流1=4.2A则电阻_________Ω，电容_______μF。

解：电阻：R= P/I2=285/17.64=16.32(Ω)电容：C=l/(2πfXc)= 1/(2πf)=63.92(μF)答：电阻16.32Ω，电容63.9μF。

2．已知某送电线路耐张段长L=1400m,代表档距l d=250m,观察档距l c=260m，（不计悬点髙差)，测得导线弧垂为f c0=5.9m,设计要求f c=5.5m,因此需调整弧垂，请计算线长调整量____________(单位m)。

解：根据公式△L=因悬点高差不计cosφc=1△L ==0.233(m)答：线长调整量A L为0.233m;3．已知一台变压器额定容量S N=160kVA，空载损耗为P0=0.8kW，短路损耗P kN=4.2kW，求负载率β为0.5并且cosφ=0.8时效率的百分值为_________%。

解：η=[(βS e cosφ)/(βS e cosφ+P0+P dβ2)]×100%=(0.5×160×0.8)/( 0.5 ×160 ×0.8 + 0.8 + 0.52 × 4.2)=97.19%答：负载率P为0.5及cosφ=0.8 时的效率为97.19%;4．有异条额定电压U e为10kV的单回路架空线，线路长度L为10km，线间几何均距为5m，线路末端负载P为1.6MW，功率因数COSφ=0.85,年最大负载利用时间 T max=6000h，请完成以下计算：1.按经济电流密度选择导线截面________mm2(提示：年最大负载利用时间T max=6000h时，J=0.9A/mm2)2.计算其的电压损耗为 _______kV [提示：ro=0.27Ω/km，xo=0.423Ω/km]解：(1)I max=P/(Ucosφ)截面A= I max/J= /J=/0.9=120.768(mm2)(2)电压损耗△U=(PR+QX)/U e=[(Pr0+Qx0)L]/U e=PL{r0 + x0 tan(cos-1 φ)} / Ue=0.85(kV)答：选择导线截面为120.768mm2电压损耗为0.85kV。

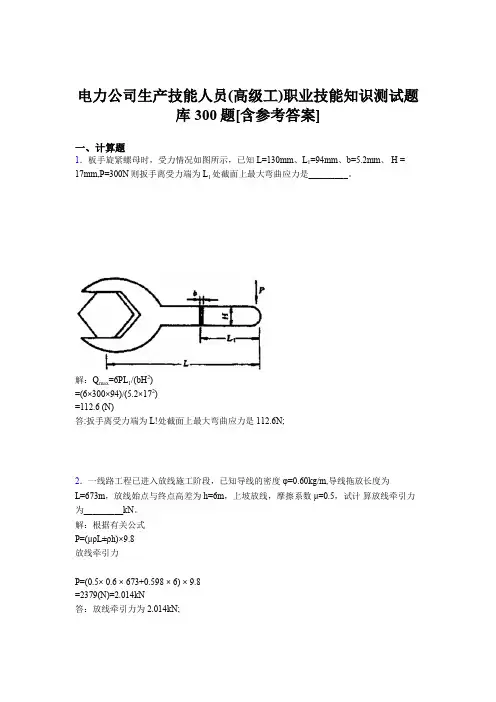

电力公司生产技能人员(高级工)职业技能知识测试题库300题[含参考答案]一、计算题1．板手旋紧螺母时，受力情况如图所示，已知L=130mm、L1=94mm、b=5.2mm、 H = 17mm,P=300N则扳手离受力端为L1处截面上最大弯曲应力是_________。

解：Q max=6PL1/(bH2)=(6×300×94)/(5.2×172)=112.6 (N)答:扳手离受力端为L!处截面上最大弯曲应力是112.6N;2．一线路工程已进入放线施工阶段，已知导线的密度φ=0.60kg/m,导线拖放长度为L=673m，放线始点与终点高差为h=6m，上坡放线，摩擦系数μ=0.5，试计算放线牵引力为_________kN。

解：根据有关公式P=(μρL±ρh)×9.8放线牵引力P=(0.5× 0.6 × 673+0.598 × 6) × 9.8=2379(N)=2.014kN答：放线牵引力为2.014kN;3．已知某送电线路耐张段长L=1400m,代表档距l d=250m,观察档距l c=260m，（不计悬点髙差)，测得导线弧垂为f c0=5.9m,设计要求f c=5.5m,因此需调整弧垂，请计算线长调整量____________(单位m)。

解：根据公式△L=因悬点高差不计cosφc=1△L ==0.233(m)答：线长调整量A L为0.233m;4．如图所示，线路跨越一公路，观测数据如下：视线水平在标尺上的读书Z0=0.6m，导线在交叉处的垂直角α=12°30’，观测处与导线对地垂直处距离D为 33.2m,则导线在跨越处的对地垂直距离是___________m解：H0= Dtanα+ Z0=33.2tan 12°30’+0.6=7.96 (m)答:导线在跨越处的对地垂直距离是7.96m;5．有一横担结构如图所示，边导线、绝缘子串、金具总重G=418kg，横担重 Gh=10kg斜拉杆重量不计。
