红外传感器文献综述引言红外传感器是一种能够检测和测量物体周围红外辐射的设备。
在工业、军事、医疗和消费电子等领域，红外传感器被广泛应用于温度测量、遥控、安防等方面。
本文将对红外传感器的原理、分类、应用以及相关研究进展进行综述。
红外传感器的原理红外传感器的工作原理基于物体发射的红外辐射。
根据物体的温度，物体的表面会发射出不同波长的红外辐射。
红外传感器利用红外辐射转换为电信号，通过测量物体的红外辐射来获得物体的温度或其他相关信息。
常见的红外传感器原理主要有热电偶法、热电阻法、热释电法和红外成像等。
热电偶法利用两个不同材料的导线焊接处的温度差来产生电压信号。
热电阻法则是通过测量热敏电阻的电阻值，来间接测量物体的温度。
热释电法则是利用物体表面的红外辐射和热释电材料之间的相互作用来产生电压信号。
红外成像则通过捕捉物体发射的红外辐射图像，来实现对物体的检测和识别。
红外传感器的分类根据工作原理和应用领域的不同，红外传感器可以分为以下几类：1.热式红外传感器：–热电偶红外传感器–热电阻红外传感器2.光学式红外传感器：–红外光电传感器–红外线阵传感器–红外激光传感器3.无源红外传感器：–红外侦测传感器–红外数组传感器4.主动红外传感器：–红外测温传感器–红外热像仪5.数字红外传感器：–数字红外热像仪–数字红外线阵传感器不同类别的红外传感器适用于不同的应用场景。
热式红外传感器适用于辐射热测量和温度监测，而光学式红外传感器则常用于物体识别和辅助驾驶等领域。
红外传感器的应用红外传感器在各个领域都有广泛的应用。
下面将介绍一些主要的应用领域：1.工业应用：–温度测量和控制–分析和检测–热成像和红外检测2.军事与安防：–热成像和夜视觉–目标探测和识别–危险品检测和防范3.医疗与健康：–体温测量和监护–红外医学成像–生命体征监测4.消费电子：–手机和平板设备的红外遥控–智能家居设备的人体检测和控制红外传感器的研究进展近年来，红外传感器的研究在技术和应用方面取得了一系列突破和进展。
红外传感器的总结红外传感器是一种能够感知周围环境中红外辐射的装置。
它利用红外辐射的特性来探测物体的存在和运动，广泛应用于安防监控、自动化控制和人体健康等领域。
红外传感器的工作原理是基于物体发射和反射红外辐射的特性。
物体在不同温度下会发射不同强度的红外辐射，而红外传感器可以感知到这种辐射并将其转化为电信号。
当有物体进入传感器的感知范围内，红外辐射会被物体反射回传感器，传感器会通过检测到的反射信号来判断物体的存在和运动状态。
红外传感器的应用十分广泛。
在安防监控领域，红外传感器可以用于检测人员或车辆的进入，实现对区域的实时监控和报警。
在自动化控制领域，红外传感器可以用于控制家电设备的开关，实现智能化的生活环境。
在人体健康领域，红外传感器可以用于测量体温，及时发现患者的热量异常，帮助医护人员进行及时的诊断和治疗。
红外传感器的优势在于其无需直接接触物体，能够实现远距离的检测和监控。
同时，红外辐射的特性使得红外传感器在夜间或低光环境下也能正常工作，不受光线影响。
此外，红外传感器的体积小巧，功耗低，使用寿命长，适用于各种应用场景。
然而，红外传感器也存在一些局限性。
由于红外辐射的特性，传感器对于透明物体或非热辐射的物体的检测效果较差。
同时，传感器对于温差较小的物体可能会产生误判。
此外，红外传感器的价格相对较高，对于一些低成本应用来说可能不太适合。
红外传感器作为一种能够感知红外辐射的装置，具有广泛的应用前景。
它在安防监控、自动化控制和人体健康等领域发挥着重要作用。
然而，我们也需要充分了解其工作原理和局限性，以便更好地应用和改进红外传感器技术。
通过不断的研究和创新，相信红外传感器将在未来发展出更多的应用和潜力。

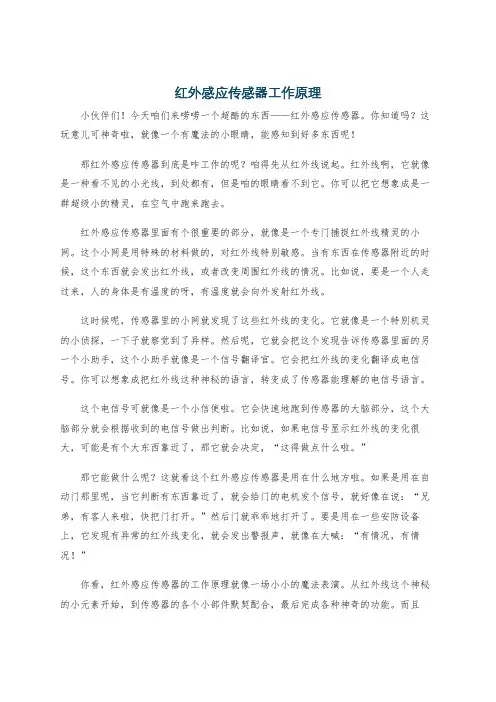

红外感应传感器工作原理小伙伴们！今天咱们来唠唠一个超酷的东西——红外感应传感器。
你知道吗？这玩意儿可神奇啦，就像一个有魔法的小眼睛，能感知到好多东西呢！那红外感应传感器到底是咋工作的呢？咱得先从红外线说起。
红外线啊，它就像是一种看不见的小光线，到处都有，但是咱的眼睛看不到它。
你可以把它想象成是一群超级小的精灵，在空气中跑来跑去。
红外感应传感器里面有个很重要的部分，就像是一个专门捕捉红外线精灵的小网。
这个小网是用特殊的材料做的，对红外线特别敏感。
当有东西在传感器附近的时候，这个东西就会发出红外线，或者改变周围红外线的情况。
比如说，要是一个人走过来，人的身体是有温度的呀，有温度就会向外发射红外线。
这时候呢，传感器里的小网就发现了这些红外线的变化。
它就像是一个特别机灵的小侦探，一下子就察觉到了异样。
然后呢，它就会把这个发现告诉传感器里面的另一个小助手，这个小助手就像是一个信号翻译官。
它会把红外线的变化翻译成电信号。
你可以想象成把红外线这种神秘的语言，转变成了传感器能理解的电信号语言。
这个电信号可就像是一个小信使啦。
它会快速地跑到传感器的大脑部分，这个大脑部分就会根据收到的电信号做出判断。
比如说，如果电信号显示红外线的变化很大，可能是有个大东西靠近了，那它就会决定，“这得做点什么啦。
”那它能做什么呢？这就看这个红外感应传感器是用在什么地方啦。
如果是用在自动门那里呢，当它判断有东西靠近了，就会给门的电机发个信号，就好像在说：“兄弟，有客人来啦，快把门打开。
”然后门就乖乖地打开了。
要是用在一些安防设备上，它发现有异常的红外线变化，就会发出警报声，就像在大喊：“有情况，有情况！”你看，红外感应传感器的工作原理就像一场小小的魔法表演。
从红外线这个神秘的小元素开始，到传感器的各个小部件默契配合，最后完成各种神奇的功能。
而且啊，它还特别聪明，能区分不同的情况呢。
比如说，它能知道是一只小猫经过，还是一个大活人走过来，因为不同的东西发出的红外线的强度和模式是不一样的。
红外传感器的原理
一、红外传感器的原理
1、什么是红外传感器
红外传感器是一种利用“热”原理，能够检测周围环境中物体温度和红外能量的传感器。
它能够清楚地探测到温度和红外辐射，通常用于各种机器人和导航系统。
2、红外传感器的工作原理
红外传感器具有良好的灵敏度，能够有效地检测到周围环境中物体的温度和红外辐射。
红外传感器的工作原理是，物体中的温度和红外辐射被探测器感应，然后转换成电信号输出，最终根据电信号的强弱来处理外部环境的信息。
3、红外传感器的特点
红外传感器具有良好的灵敏度，可以探测到物体的温度和红外辐射，并能够精确地检测到小变化的温度。
另外，红外传感器可以用于夜晚的环境检测，因为它可以检测到红外辐射，而不受光强度的影响。
此外，由于红外传感器具有低功耗、精确度高、安装方便等优点，多用于飞行器、机器人、工业自动化系统等的环境检测和导航系统。
4、红外传感器的应用
红外传感器的主要应用领域有：
（1）飞行器环境检测：利用红外传感器能够准确地检测到周围环境的热源，从而控制飞行器的安全性和性能。
（2）机器人环境检测：利用红外传感器能够准确地检测到周围
环境中物体的温度和红外辐射，有效地为机器人的行为提供参考。
（3）导航系统：红外传感器能够检测到红外辐射，多用于夜间的导航系统，以便有效地定位和跟踪。
红外传感器的使用方法红外传感器可是个超有趣又实用的小玩意儿呢！咱先来说说红外传感器是啥。
简单讲，它就像一个小眼睛，能感觉到红外线。
红外线是啥？就是那种我们看不见，但是它就在周围存在的光线啦。
那怎么开始用它呢？一般来说，你得先给它找个合适的地方安家。
比如说，如果你想用它来做个小安防装置，像检测有没有人偷偷进你的小房间，那就把它安装在门口或者窗户旁边。
要注意哦，这个地方得平稳，可不能让它老是晃悠，不然它会晕头转向，就不好好工作啦。
安装好之后呢，就是连接啦。
这就像给它接上小辫子，让它能跟其他设备说话。
如果是连接到简单的小电路上，那得按照说明书上的指示，小心地把线接对。
要是接错了，它可能就会闹小脾气，不工作或者乱工作呢。
接下来就是设置啦。
很多红外传感器都能调整灵敏度的。
这就好比你调整小宠物的敏感度一样。
如果灵敏度调得太高，可能一只小苍蝇飞过它都会大惊小怪；要是调得太低呢，可能有人在它面前跳舞它都没反应。
所以要根据实际的需求来调整哦。
比如说，你只是想检测大一点的东西，像人或者大宠物，那就不用调得太灵敏。
在使用过程中，也要注意保持它的清洁呢。
就像你要经常给小宠物洗澡一样。
如果它的感应部分脏脏的，上面落了好多灰尘，那它的小眼睛就被遮住啦，可能就不能很好地感觉到红外线了。
还有哦，如果它和其他设备一起工作，像和小警报器连在一起。
你得时不时地检查一下它们之间的配合是不是还那么默契。
有时候设备用久了，可能就会出现小故障，就像两个人相处久了偶尔也会闹别扭一样。
红外传感器其实不难用啦，只要你像对待小宠物一样细心又耐心地对待它，它就能很好地为你工作，帮你实现好多有趣的小想法，比如做个自动感应小夜灯之类的，是不是超酷呢？。
红外线传感器原理红外线传感器是一种常见的光电传感器，其工作原理基于红外线辐射的特性。
红外线传感器能够检测并测量环境中的红外线辐射，广泛应用于许多领域，包括安全监控、无人机导航、智能家居等。
本文将介绍红外线传感器的工作原理及应用。
一、红外线的本质和特性红外线是一种电磁辐射，位于可见光谱的下方。
与可见光一样，红外线也有一定的波长范围，通常分为近红外、中红外和远红外三个区域。
近红外波长范围为0.75-1.4微米，中红外波长范围为1.4-3微米，远红外波长范围为3-1000微米。
红外线具有以下几个特性：1. 红外线是一种无形的电磁辐射，人眼无法直接感知。
2. 红外线能够透过大部分的常见物体，如玻璃、塑料等。
3. 物体的温度与其所发射的红外线强度相关。
二、红外线传感器的基本原理红外线传感器利用红外线的特性来进行测量和检测。
其基本原理可概括如下：1. 发射器部分：红外线传感器的发射器通常采用红外LED作为光源，通过电流的驱动产生红外辐射。
红外LED通常工作在近红外波段，其波长范围与红外接收器相匹配。
2. 接收器部分：红外接收器是红外线传感器的核心组件，它能够感知红外线辐射并转化为电信号。
红外接收器通常由光敏元件和电路组成。
常见的光敏元件有红外二极管（IR Diode）、红外光敏三极管（Phototransistor）、红外线传感器阵列（IR Array）等。
3. 检测原理：当物体发射红外线时，红外线传感器的接收器会接收到红外线辐射并产生相应的电信号。
这个电信号的强度与物体的温度以及距离等因素密切相关。
红外线传感器通过测量接收到的电信号来获取环境中红外线的信息。
4. 信号处理：红外线传感器的测量信号需要进行处理才能得到有用的信息。
常见的信号处理方法包括放大、滤波、模数转换等。
这样处理后的信号可以用于显示、报警、控制等应用。
三、红外线传感器的应用红外线传感器在各个行业和领域有广泛的应用。
以下是一些常见的应用示例：1. 安防监控：红外线传感器可用于人体检测和入侵警报系统。
红外线传感器原理红外线传感器是一种能够接收和感知红外线辐射的设备，通过红外线传感器，我们可以实现对环境中的红外线信号的检测和测量。
本文将介绍红外线传感器的原理以及其在各个领域的应用。
一、红外线传感器的基本原理红外线传感器利用物体发出的红外线辐射进行测量和探测。
根据物体的温度差异，物体会发射不同强度的红外线辐射。
红外线传感器能够接收并测量这种辐射，从而获取到目标物体的温度、距离、运动等相关信息。
红外线传感器的核心元件是红外线发射器和红外线接收器。
红外线发射器通过施加电压使其发射红外线辐射，而红外线接收器则用于接收目标物体发出的红外线辐射。
当有物体进入传感器的感知范围时，红外线接收器将接收到辐射信号，并转换成相应的电信号送入后续电路进行处理。
红外线传感器一般采用红外线二极管作为红外线发射器，红外线接收器则采用红外线光敏二极管或者红外线光电二极管。
红外线传感器还可以根据不同的工作原理，分为主动式和被动式两种类型。
主动式红外线传感器是通过红外线发射器主动发射红外线辐射，然后通过接收器接收反射回来的信号，用来判断目标物体的存在与否。
被动式红外线传感器则是通过接收自然环境中存在的红外线辐射，来感知目标物体的运动。
被动式红外线传感器不需要主动发射红外线信号，因此在节能方面具有一定的优势。
二、红外线传感器的应用红外线传感器具有广泛的应用领域，在工业、农业、医疗、安防等方面都有重要的作用。
1. 工业领域：红外线传感器可以用于温度测量，监控设备的运行状态以及检测产品的质量。
例如，在钢铁、玻璃等工业生产过程中，通过红外线传感器可以实时监测物体的温度，以确保生产过程的稳定和产品的质量。
2. 农业领域：红外线传感器可以用于土壤温度、水分以及植物的光合作用等参数的检测和测量，以帮助农民合理种植和管理农作物。
3. 医疗领域：红外线传感器在医疗设备中也有广泛的应用，可以用于体温测量、血氧测量以及医学影像等方面。
4. 安防领域：红外线传感器可以用于入侵报警系统、人员定位以及生活安全监测等方面。
红外传感器的分类和原理
红外传感器是一种能够检测、感知和测量周围环境中红外辐射的设备。
根据其工作原理和应用领域的不同，红外传感器可以被分为多种不同的类型。
首先，根据其工作原理，红外传感器可以被分为热释电型、红外线光电型和红外线光学型传感器。
热释电型红外传感器利用材料在红外辐射下产生的热量来检测目标物体，当目标物体进入传感器的侦测范围并吸收或反射红外辐射时，会导致传感器内部产生温度变化，从而产生电信号。
红外线光电型传感器则是利用红外线的光电效应来工作，当目标物体进入传感器的探测范围时，会反射或发射出红外光线，传感器通过光电二极管等器件来检测这些光信号的变化，从而实现目标的探测和测距。
红外线光学型传感器则是利用红外线的透射、反射、吸收等光学特性来工作，通过透镜、滤光片等光学器件来捕捉目标物体发出或反射的红外辐射，然后转换成电信号进行处理。
其次，根据其应用领域和功能特点，红外传感器也可以被分为
人体红外传感器、红外测温传感器、红外遥控传感器等不同类型。
人体红外传感器主要应用于安防监控、智能家居等领域，可以
检测到人体的红外辐射，从而实现对人体活动的监测和控制。
红外测温传感器则主要用于测量目标物体的表面温度，广泛应
用于工业生产、医疗诊断、环境监测等领域。
红外遥控传感器则是应用于红外遥控设备中，可以接收和解码
红外遥控信号，实现对电视、空调、音响等家用电器的远程控制。
总的来说，红外传感器的分类主要包括热释电型、红外线光电
型和红外线光学型传感器，以及人体红外传感器、红外测温传感器、红外遥控传感器等不同类型，其工作原理和应用领域各有特点，可
以满足不同场景下的需求。
什么是红外线传感器？红外线传感器的分类和优缺点红外线传感器包括光学系统、检测元件和转换电路。
光学系统按结构不同可分为透射式和反射式两类。
检测元件按工作原理可分为热敏检测元件和光电检测元件。
热敏元件应用最多的是热敏电阻。
热敏电阻受到红外线辐射时温度升高，电阻发生变化(这种变化可能是变大也可能是变小，因为热敏电阻可分为正温度系数热敏电阻和负温度系数热敏电阻)，通过转换电路变成电信号输出。
光电检测元件常用的是光敏元件，通常由硫化铅、硒化铅、砷化铟、砷化锑、碲镉汞三元合金、锗及硅掺杂等材料制成。
红外线传感器常用于无接触温度测量，气体成分分析和无损探伤，在医学、军事、空间技术和环境工程等领域得到广泛应用。
例如采用红外线传感器远距离测量人体表面温度的热像图，可以发现温度异常的部位，及时对疾病进行诊断治疗(见热像仪);利用人造卫星上的红外线传感器对地球云层进行监视，可实现大范围的天气预报;采用红外线传感器可检测飞机上正在运行的发动机的过热情况等。
具有红外传感器的望远镜可用于军事行动，林地战探测密林中的敌人，城市战中探测墙后面的敌人，以上均利用了红外线传感器测量人体表面温度从而得知敌人所在地。
红外传感器的类型红外线传感器依动作可分为：1、将红外线一部份变换为热，藉热取出电阻值变化及电动势等输出信号之热型。
2、利用半导体迁徙现象吸收能量差之光电效果及利用因PN 接合之光电动势效果的量子型。
热型的现象俗称为焦热效应，其中最具代表性者有测辐射热器(ThermalBolometer)，热电堆(Thermopile)及热电(Pyroelectric)元件。
热型红外线传感器优点：可常温动作下操作，波长依存性(波长不同感度有很大之变化者)并不存在，造价便宜;缺点：感度低、响应慢(mS之谱)。
量子型红外线传感器优点：感度高、响应快速(μS 之谱);缺点：必须冷却(液体氮气) 、有波长依存性、价格偏高;红外线传感器特别是利用远红外线范围的感度做为人体检出用，红外线的波长比可见光长而比电波短。
苏州科技学院天平学院题目：红外线传感器的应用（自动水龙头）姓名：赵星
学号：1132106218
班级：物联网1122
成绩：
摘要：水资源是不可缺少的，节约用水是一种美德。
我们所见基本上是普通的水龙头，但是往往我们也可以发现，当我们因为急事而忘了关水龙头会使水一直流，从而浪费很多水。
水是我们的生命之源，无论在干旱或者水米之乡。
红外感应自动水龙头是一项包含在建筑节能这个大的概念中的科技产品发达国家已有经验表明，建筑能耗总量约占社会总能耗的三分之一，最终将超越工业、交通等其它行业居于社会能源消耗的首位。
积极创新建筑节能发展模式，任务艰巨，意义深远。
建筑节能有利于促进科技进步，拉动内需，带动产业化发展。
仅全国100多亿平方米的既有建筑节能改造就能带来2万亿元的市场商机。
通过建筑节能工程的实施和示范作用，还将促进高效节能成套新技术、新设备、新材料产业的大发展，促进建筑业实现传统产业的更新改造。
实施建筑节能，既能产生强大的能源环境效益，而且有着巨大的经济效益和社会效益，并潜在巨大的商机。
同理对于这其中的一个部分也是适用的，所以我们可以说红外感应自动水龙头的市场是巨大的，潜在的商机也同样巨大。
并且我们也是本着创造经济利益和促进科技进步的目的来研究红外感应自动水龙头。
目前最大众也是最普遍的红外感应自动水龙头具有以下特点：
1.节水：手一伸水就来，手一去水就停，特别节水。
2.卫生：免接触，有效防止细菌的交叉感染。
3.智能：采用单片机控制,设有超时停水功能，避免因异物长时间在感应范围内造成不必要的损失。
4.水量可调：根据水压情况，可任意调整出水量。
5.过滤装置：随时可拆洗，以免堵塞。
6.安装：安装使用方便，适用于宾馆、酒楼、办公楼、学校、机场、车站、医院、星级公厕等公共卫生设施以及现代家居。
引言：从红外感应自动水龙的特点可以看出相比较于传统的水龙头，它的优点显而易见，尤其是在节水方面，这个优点使得红外自动水龙头可以大量的安装在公共场所，可以最大限度的减少公共场所中由水龙头造成的水资源浪费这符合我们可持续发展的基本国策。
这就使本论文研究更有实际意义。
虽然市面上的红外感应自动水龙头样式很多，但其控制原理基本上是利用红外反射开关、功率开关集成电路与电磁水阀来控制水龙头，所以我们研究红外感应自动水龙头的重点也集中在这几方面和电路的连接。
就目前市面上现收的各种元件来考虑我选择了利用低功耗红外线反射开关TX05D和功率开关集成电路TWH8778和4分塑料通水电磁阀来实现一个的红外感应自动水龙头。
所以这是一
个基于红外反射开关TX05D的红外感应自动水龙头。
关键字：传感器、红外线、自动控制
一、自动水龙头控制原理
自动水龙头的控制原理是：人洗手时遮住红外光线，在红外光线接受控制器中便给出一个电平，驱动晶闸管或继电器带动电磁阀。
二、原理图分析及画图
红外反射开关在有物体遮挡时，红外线反射回开管内，产生电压信号控制TWH8778开关闭合，被控电磁水阀得电开始工作，水龙头打开。
当红外反射开关没有物体遮挡时，无红外线反射回TX05D开关内部，没有电压信号输出，所以电磁水阀不得电不能工作，水龙头关闭。
红外感应自动水龙头原理参考图
红外感应自动水龙头原理图
三、器件说明
(一)TX05D型红外反射开关
1、TX05D它是一种一体化红外线发射，接收器件，内部包含红外线发射、接收及信号放大与处理电路，能够以非接触形式检测出前方一定范围内的人体或物体，并转换成高电平信号输出。
由于TX05D内部采用了低功耗器件和抗干扰电路，所以工作稳定可靠，性能优良，可广泛应用于各种自动检测，自动报警和自动控制等装置中。
如：光电计数器，接近式照明开关，自动干手器，自控水龙头，感应门铃，倒车告警电路等。
2、TX05D的外形和引线见图一，TX05D红外线反射开关，本器件属模块化产品，全部电路焊装在一只46x32x17mm（不包括安装支架）的塑料盒内。
盒的侧面设有状态指示和灵敏度调节孔，一只红色发光管用来指示开关的工作状态，平时熄灭，有反射物时发光。
灵敏度调节孔用来调节反射检测距离，顺时针调距离增大，逆时针调距离减小。
TX05D通过一条1.5米的双芯屏蔽线做为输出引线，其中红色线为电源正极，白色线为输出端，铜网接电源负极。
白色线静态时为低
电平，有反射物时输出高电平。
实际应用时，如需加长引出线，可选用相同材质
的双芯屏蔽线即可。
3、TX05D的电参数：工作电压5～12V，极限电压15V，工作电流5～20m A，最大30mA，对应检测距离为0～120㎝，当工作电压12V时，输出最大灌电流大于50mA，最大输出电流大于3mA。
TX05D的输出端内部电路见图2，由于考虑器件的通用性和输出保护措施，加入了限流保护电路，当外接负载超过额定值时启动保护，自动减小电流输出，以保护组件和外部负载的安全。
如用户有特殊需要或批量定货时可申请减去保护电路，以便能直接驱动功率较大的负载，如电机，继电器等。
4、TX05D的工作原理：当TX05D接通电源后，即从模块内部的红外线发射管向前方发射38KHZ的调制红外线，一旦有物体或人体进入有效范围内时，红外线就会有一部分被反射回来，被与发射管同排安装的光敏接收管收到并转换成同频率的电信号后，由模块内部电路进行放大，解调，整形，比较处理后，在输出端给出高电平信号。
模块的红外线发射能力与工作电压有关。
工作电压越高，红外线发射功率越强，检测距离就越远；反之，电压低，检测距离就相对较近。
使用时请注意回避正对日光灯（不包括用电子变压器启动的日光灯）
5、TX05D的注意事项：
○1、在TX05D的前方或侧面不应有大面积的阻挡物或反射物，以免影响正常工作。
○2、外界的各种颜色因对红外线的反射效率不同，表现出的检测距离也不一样。
○3、TX05D的前方，身着浅色（白、灰、黄）和身着深色（黑、蓝、紫）时会造成检测距离的不同，此属正常现象。
○4、TX05D的检测距离于工作电压有关，电压越高距离越远。
○5、使用时请注意回避正对日光灯（不包括用电子变压器启动的日光灯）。
(二)TWH8778功率开关集成电路
它带有散热片。
TO-220封装。
总共5个引脚，
引脚排列从左向右分别是：1脚（输入端）2，3脚
（输出端）4脚（地）5脚（控制极）。
功能简介
它属于高速集成电子开关，可用于各种自动控
制电路。
它外形简单，外围电路简单，内部包含过热，
过压保护电路。
其内部具有过压、过流、过热保护功
能，可以适合大电流的驱动开关领域应用。
在一些定
时器、报警器等实用电路中广泛使用。
使用方法
在5脚与4脚之间加1.6伏特以上电压，1脚与2，3脚之间即可导通。
2，3脚内部已并联。
其中4，5脚之间的电阻约为40k欧姆。
参数
过压保护：典型值30v 最大值40
最小输入电压:典型值3v
最大输入电压：30v
控制端最大电压;6v
延迟时间：典型值8微秒最大值20微秒
控制端开启电压：1.6 -2 v
输出限制电流：最小值：0.55v 典型值：0.8v 最大值1v
开关压降：典型值300毫伏最大值500毫伏
(三)电磁水阀
可选用DE-12型。
相关器件的调试与安装
一、TX05D
在调试红外反射开关时，为了使其工作在提供电压的范围内，把红外反射开关的工作电压设定在其最大的工作电压上，值为12伏工作电流为20毫安以下，检测距离为100厘米左右，但是发现在其距离日光灯较近时有开关的开闭，经过查询知道，是红外反射开关内部没有加入密码电路所以在频闪的日光灯下会有同步输出。
故在实际使用时应避免该种情况的发生。
二、TWH8778功率开关集成电路
使用时应该在5脚与4脚之间加1.6伏以上电压，加6伏电压证明是安全的，此时1脚和2，3脚之间导通，4脚和5脚之间的电阻为40k欧。
结果与讨论
TX05D红外反射开关在12伏的工作电压下感应距离过远，造成了反映过于灵敏，如果要真实的安装在水池上会造成不必要的浪费，对于安装在水池上的红外反射开关来说感应距离应该在20至30厘米之间最适，所以应该改进红外反射开关或者改进电路使提供的工作电压减小以适应红外反射开关的感应距离。
结论
利用TX05D红外反射开关，TWH8778功率开关集成电路，合适的电磁水阀以及合适工作电源可以组成一个可正常工作的红外感应自动水龙头。
红外感应自动水龙头的合理利用可以明显有效的节约水资源。
使用时也更加卫生，适合公共场所安装。
说明
红外感应自动水龙头原理参考图，参考了红外感应自动水龙头原理参考图，但是考虑到实际的实验过程中可以直接使用12伏直流电压源，所以本文没有考虑红外感应自动水龙头原理参考图中的后半部分电路——变压电路。
变压电路的作用是将220伏交流电通过该电路变为12伏直流电。
故整个电路属于安全型单元。
参考文献：
