悬浮电解法回收废旧电子印刷线路板中的铜_王哲

从废旧印刷线路板中提取回收金属铜的方法一，概述从废旧印刷线路板中提取回收金属铜的方法，即首先将去除元器件的废旧线路板破碎成块状，接着用粉碎机粉碎，过30目筛，所得的颗粒粉料依次经风选、电选得到铜含量较高的金属富集体；然后将金属富集体用由氯酸钠、硫酸和水组成的浸出剂水溶液进行铜离子的浸出，得到的浸出液后经离心分离或压滤机过滤去除固体物质，得到的滤液经五级萃取、二级反萃后，得到的富铜液用电极法进行电积，最终在阴极材料上得到纯度可达99.99% 以上的铜，从而完成废旧线路板中金属铜的提取。

该方法可以高效的将废旧线路板中的金属铜提取出来，具有高效、节能、成本低、工艺简单等技术特点，可实现废旧线路板的资源化、无害化处理。

二，提取回收技术原理从废旧印刷线路板中提取回收金属铜的方法是研究环境科学技术，涉及到固体废弃物中电子废弃物的处理方法，以实现废旧线路板无害化、资源化利用。

印刷线路板是电器产品中电子元器件电气连接的支撑体。

随着各种电器产品更新换代速度的加快而越来越多的被淘汰。

这些废旧线路板若被直接丢弃，线路板中的重金属和基板上的高分子材料将对周围环境产生巨大的污染，同时废旧线路板中的有价金属没有被回收而造成浪费。

采用适当的回收利用技术对废旧线路板进行回收处理，不仅能避免二次污染，还能带来良好的经济效益。

废旧线路板中金属的分离提纯技术，主要有湿法、火法、生物法以及其他处理技术。

湿法用强氧化性的酸处理废旧线路板，将其中的金属氧化成金属离子进入到溶液中，进行提纯后采用置换或电解处理工艺回收金属。

该处理方法用硝酸等作为强氧化剂，在处理过程中会释放出大量的NOx，污染环境，且会有大量的含重金属废液产生，若处理不当，易造成二次污染。

火法是将废旧线路板放入熔炉中进行焚烧，将树脂等组分去除后再采用火法和电解法回收灰渣中的贵金属。

该方法会产生大量的含有二噁英、呋喃以及多氯联苯类物质的有毒烟气，存在二次污染和安全隐患。

生物法是利用微生物对特定金属的消费过程将金属从废旧线路板中提取出来。

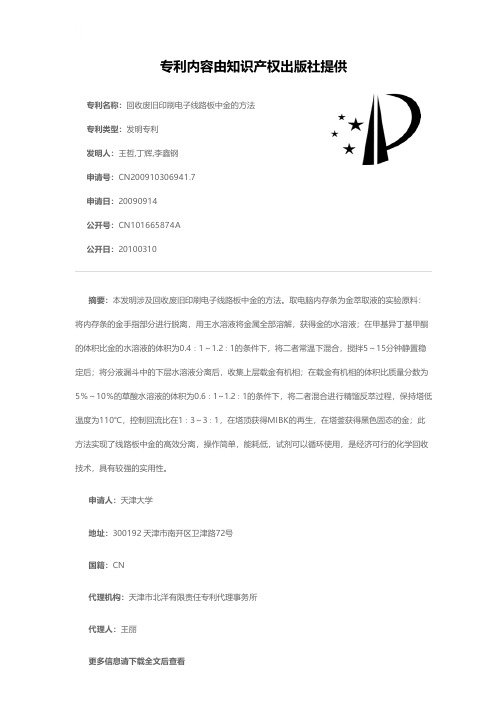

专利名称：回收废旧印刷电子线路板中金的方法专利类型：发明专利
发明人：王哲,丁辉,李鑫钢
申请号：CN200910306941.7
申请日：20090914
公开号：CN101665874A
公开日：
20100310
专利内容由知识产权出版社提供
摘要：本发明涉及回收废旧印刷电子线路板中金的方法。

取电脑内存条为金萃取液的实验原料：将内存条的金手指部分进行脱离，用王水溶液将金属全部溶解，获得金的水溶液；在甲基异丁基甲酮的体积比金的水溶液的体积为0.4∶1～1.2∶1的条件下，将二者常温下混合，搅拌5～15分钟静置稳定后；将分液漏斗中的下层水溶液分离后，收集上层载金有机相；在载金有机相的体积比质量分数为5％～10％的草酸水溶液的体积为0.6∶1~1.2∶1的条件下，将二者混合进行精馏反萃过程，保持塔低温度为110℃，控制回流比在1∶3～3∶1，在塔顶获得MIBK的再生，在塔釜获得黑色固态的金；此方法实现了线路板中金的高效分离，操作简单，能耗低，试剂可以循环使用，是经济可行的化学回收技术，具有较强的实用性。

申请人：天津大学
地址：300192 天津市南开区卫津路72号
国籍：CN
代理机构：天津市北洋有限责任专利代理事务所
代理人：王丽
更多信息请下载全文后查看。

废电路板中金属富集体及铜的浮选回收废电路板中含有大量的非金属材料和金属材料。

其中，金属材料主要包括铜、锡、铅、镍、钯、金等，而非金属材料主要包括树脂、玻璃纤维和其他有机物质等。

这些金属和非金属材料常常混杂在一起，因此废电路板的回收和利用十分困难。

为了实现废电路板的有效回收和利用，一种常用的方法是利用浮选技术将其中的金属材料进行分离和回收。

在废电路板回收过程中，铜是其中最重要、最有价值的金属之一。

因此，本文将着重介绍废电路板中铜的浮选回收。

一、废电路板中铜的特性废电路板中的铜主要以铜箔、电解液和其他铜含量较高的零部件等形式存在。

这些废料的含铜量通常在10%至30%之间，其中铜箔和电解液含铜量相对较高。

这些废料中的铜主要以氧化铜(CuO)和硫化铜(CuS)两种形式存在。

二、废电路板中金属富集体的浮选回收原理在废电路板中，铜主要以富集体的形式存在。

这些富集体通常是由氧化铜(CuO)、硫化铜(CuS)、硫酸铜(CuSO4)等化合物组成的。

在废电路板的浮选回收过程中，首先需要将这些金属富集体从非金属材料中分离出来。

这可以通过先将电路板破碎成较小的颗粒，然后进行物理分选和机械分离来实现。

分离后得到的纯粹的废电路板材料中已经大大降低了非金属杂质的含量，铜的含量也得到了一定程度的提高。

在将废电路板材料进行浮选回收之前，经常需要对废电路板材料进行磨矿和预处理。

磨矿的主要目的是将废电路板材料磨成较小的颗粒，以便更好地进行浮选。

预处理的主要目的是去除材料表面的污物和杂质，以提高浮选效果。

在废电路板的浮选回收过程中，一般采用传统的铜浮选流程，包括粗磨-次磨-浮选-精选等几个环节。

具体操作方式为：1.粗磨：将原料破碎成较小的颗粒，一般采用球磨机和旋转破碎机等设备进行粗磨。

2.次磨：将粗磨后的样品进行细磨，以进一步提高铜矿物的分离率。

3.浮选：将样品浸泡在含有氧化剂和负极活性剂的药剂中，然后注入气体，使气泡在药液中形成。

这些气泡会与材料表面的铜矿物组成阴极泡沫，然后浮在液面上。

专利名称：利用电解工艺直接回收废旧电路板铜的方法专利类型：发明专利
发明人：王武生
申请号：CN200810033828.1
申请日：20080225
公开号：CN101519791A
公开日：
20090902
专利内容由知识产权出版社提供
摘要：本发明公开了一种利用电解工艺直接回收废旧电路板铜的方法，所述方法的电解槽阳极与废旧电路板是可以相对运动的，当阳极与废旧电路板相连时，废旧电路板与阳极相连部分处于导电状态，利用阳极与废旧电路板的相互运动使废旧电路板上不同部位的铜箔都能依次与阳极相连，从而使整个废旧电路板上的铜箔都可以导电，通过电解反应从阴极上析出成电解铜。

本发明将废旧电路板上的铜箔直接电解成电解铜减少了回收工序，与现有的废旧电路板的回收技术相比具有效率高、工艺简单、成本低经济效益好、对环境污染小的优点。

申请人：上海奇谋能源技术开发有限公司
地址：201600 上海市松江区松汇西路1558号A-208
国籍：CN
更多信息请下载全文后查看。

电选法回收废印刷线路板中金属Cu的研究
马俊伟;王真真;李金惠
【期刊名称】《环境科学》
【年(卷),期】2006(27)9
【摘要】采用破碎机和高压电选机对废印刷线路板中金属Cu进行回收.结果表明,破碎产物粒度<0.9mm时金属的单体解离度较高,可以作为分选的原料.物料在电选过程中的动力学分析表明,影响电选效果的主要因素为电极电压、滚筒转速、电晕电极距及物料粒度.经正交实验优化影响参数后,-0.9+0.074mm粒级的破碎产物一次电选所得精料中Cu的富集情况较好,Cu品位由32.0%富集到63.6%,回收率为78.7%.
【总页数】6页(P1895-1900)
【关键词】废印刷线路板;破碎;动力学分析;电选
【作者】马俊伟;王真真;李金惠
【作者单位】北京师范大学环境学院;清华大学环境科学与工程系
【正文语种】中文
【中图分类】X705
【相关文献】
1.废印刷线路板处置和非金属回收利用研究进展 [J], 韩跃斌;贺文智;李光明
2.摩擦电选法回收废弃线路板中有机组分的研究 [J], 陈稳;张光文;杨兴;王海锋;高博;吴瑞瑞;丁超琼
3.重选法回收废旧印刷线路板中的有色金属 [J], 李丽;宋永胜
4.废印刷线路板中稀贵金属的回收现状 [J], 杨玉芬;盖国胜;徐盛明;陈清如
因版权原因，仅展示原文概要，查看原文内容请购买。
