1.1已知数据:推力载荷:150KN行程:150mm速度:1mm/sec安装方式:后法兰1.2设计内容及完成的工作量1)根据给定要求完成装配图和所有非标零件图2)完成全部零件三维实体造型,并进行装配3)完成标准件的计算选型4)完成非标零件精度设计5)编写设计计算说明书一份6)原动机经联轴器驱动泵类负载导向套滑动面的长度A,在缸径小于80mm时取A=(0.6~1.0)D (2-9)当缸径大于80mm时取A=(0.6~1.0)d (2-10)式中:D—缸筒内径(mm)d—柱塞杆直径(mm)由于缸径D=42mm,则A=(0.6~1.0)*42=25.2~42mm取A=42mm由于安装与密封原因则套的内径为42mm。

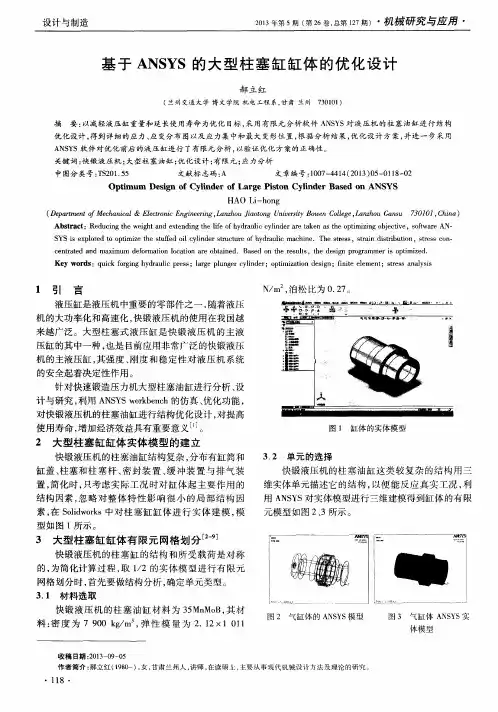

加工要求:导向套与柱塞杆外圆的配合多为H8/f7~H9/f9.2.10法兰安装方式采取如图所示的后端法兰安装方式后端法兰安装方式三、各零部件的校核及验算3.1缸筒设计3.1.1缸筒结构的选择连接方式如下图:选取法兰式连接,并且法兰和缸筒用焊接方式连接。
其优点是结构简单,易选取、易装卸;缺点是外径较大,比螺纹连接的重量大。
3.1.2缸筒的要求有足够强度,能够承受动态工作压力,长时间工作不会变形;有足够刚度,承受活塞侧向力和安装反作用力时不会弯曲;内表面和导向件与密封件之间摩擦少,可以保证长期使用;缸筒和法兰要良好焊接,不产生裂纹。
3.1.3缸筒材料的选取及强度给定机械设计手册第五版第5卷螺栓强度根据下式计算: 螺纹处的拉应力62110Zd 4KF-⨯=πσ(MPa ) (3-3)螺纹处的剪切应力6310110Zd 2.0KFd K -⨯=τ(MPa ) (3-4) []στσσ≤+=22n 3(MPa ) (3-5) 式中:F —缸筒端部承受的最大推力(N ); D —缸筒内径(m )d —螺纹外径(m )1d —螺纹底径(m )K —拧紧螺纹的系数不变载荷 取 1.51.25K —= 变载荷 取45.2K —=总结课程设计是我们专业课程知识综合应用的实践训练,是我们迈向社会,从事职业工作前一个必不少的过程,使我们对以前所学的理论知识进行了综合应用。
目录第1章绪论第2章斜盘式轴向柱塞泵工作原理与性能参数斜盘式轴向柱塞泵工作原理斜盘式轴向柱塞泵主要性能参数第3章斜盘式轴向柱塞泵运动学及流量品质分析柱塞运动学分析柱塞行程s柱塞运动速度v柱塞运动加速度a滑靴运动分析瞬时流量及脉动品质分析脉动频率脉动率第4章柱塞受力分析与设计柱塞受力分析柱塞底部的液压力Pb柱塞惯性力Pg离心反力Pl斜盘反力N柱塞与柱塞腔壁之间的接触力P1和P2摩擦力p1f和P2f柱塞设计柱塞结构型式柱塞结构尺寸设计柱塞摩擦副比压p、比功pv验算第5章滑靴受力分析与设计滑靴受力分析分离力Pf压紧力Py力平衡方程式滑靴设计剩余压紧力法最小功率损失法滑靴结构型式与结构尺寸设计滑靴结构型式结构尺寸设计第6章配油盘受力分析与设计配油盘受力分析压紧力Py分离力Pf力平横方程式配油盘设计过度区设计配油盘主要尺寸确定验算比压p、比功pv第7章缸体受力分析与设计缸体地稳定性压紧力矩My分离力矩Mf力矩平衡方程缸体径向力矩和径向支承径向力和径向力矩缸体径向力支承型式缸体主要结构尺寸的确定通油孔分布圆半径Rf ′和面积Fα缸体内、外直径D1、D2的确定缸体高度H结论摘要斜盘式轴向柱塞泵是液压系统中的主要部件,斜盘式轴向柱塞泵是靠柱塞在柱塞腔内的往复运动,改变柱塞腔内容积实现吸油和排油的,是容积式液压泵,对于斜盘式轴向柱塞泵柱塞、滑靴、配油盘缸体是其重要部分,柱塞是其主要受力零件之一,滑靴是高压柱塞泵常采用的形式之一,能适应高压力高转速的需要,配油盘与缸体直接影响泵的效率和寿命,由于配油盘与缸体、滑靴与柱塞这两对高速运动副均采用了一静压支承,省去了大容量止推轴承,具有结构紧凑,零件少,工艺性好,成本低,体积小,重量轻,比径向泵结构简单等优点,由于斜盘式轴向柱塞泵容易实现无级变量,维修方便等优点,因而斜盘式轴向柱塞泵在技术经济指标上占很大优势。
关键词斜盘柱塞泵滑靴缸体AbstractThe inclined dish type and axial pump with a pillar is a main part in liquid press system,The inclined dish type and axial pump with a pillar is a back and forth movement by pillar to fill the inside of the pillar cavity,in order to change the pillar fills the contents of cavity to realize the oil of inhaling with line up oily,Is a capacity type liquid to press the pump .Fill to pillar to pump for the inclined dish type stalk the pillar fill, slip the boots and go together with the oil dish an is its importance part. The pillar fills is it suffer the one of the dint spare parts primarily. The slippery boots is one of the form that high pressure pillar fill the pump to often adopt. It can adapt to the high demand turning soon in high pressure dint, go together with the oil dish and the efficiency of the direct influence in a pump with life span. Because of going together with the oil dish fills ,pillar and a slippery boots these two rightness of high speeds the sport the vice- all adopting a the static pressure accepts. The province went to the big capacity push the bearings, have the construction tightly packed, the spare parts is little, the craft is good, the cost is low, the physical volume is small, the weight is light, comparing the path face to pump the construction simple etc. Because the inclined dish type stalk fills to pillar the pump to realizes to have no easily the class changes the deal, maintain convenience and so on.Key words the inclined dish pillar pump slippery boot crock body第1章绪论近年来,容积式液压传动的高压化趋势,使柱塞泵尤其轴向柱塞泵的采用日益广泛。
XXXXX学校毕业设计说明书论文题目:轴向柱塞泵设计系部: XXX专业: XXX XXXXX班级: XXX学生姓名: XXXXXXX 学号:XXXXX指导教师: XXXX2015年05月1日摘要液压泵是向液压系统提供一定流量和压力的油液的动力元件,它是每个液压系统中不可缺少的核心元件,合理的选择液压泵对于液压系统的减少能耗﹑提高系统的效率﹑降低噪声﹑改善工作性能和保证系统的可靠工作都十分重要。
本设计对轴向柱塞泵进行了分析,主要分析了轴向柱塞泵的分类,对其中的结构,例如,柱塞的结构型式﹑滑靴结构型式﹑配油盘结构型式等进行了分析和设计,还包括它们的受力分析与计算以及对缸体的材料选用和校核;另外对变量机构分类型式也进行了详细的分析,比较了它们的优点和缺点。
最后该设计对轴向柱塞泵的优缺点进行了整体的分析,对今后的发展也进行了展望。
关键词:柱塞泵;液压系统;结构型式;设计。
Liquid's pressing a pump is the motive component of oil liquid which presses system to provide certain discharge and pressure toward the liquid, it is each core component that the liquid presses the indispensability in the system, reasonable of choice liquid's pressing a pump can consume a exaltation the efficiency, of the system to lower the noise, an improvement work function and assurance system for liquid pressing system of dependable work all very importantThis design filled a pump to carry on toward the pillar to the stalk analytic, mainly analyzed stalk to fill the classification of pump toward the pillar,As to it's win of structure,For example, the pillar fill of the slippery structure pattern,Of the structure pattern went together with the oil dish structure pattern's etc. To carry on analysis and design, also include their is analyze by dint with calculation.The material,which still has a body to the urn chooses in order to and school pit very key; Finally measure an organization classification towards change, the pattern also carried on detailed analysis and compared their advantage and weakness.That design end filled the merit and shortcoming of pump to carry on whole analysis toward the pillar to the stalk and also carried on an outlook to after-time's development.Key Words:Plunger Pump; Hydraulic System; Structure Pattern; Design.摘要 (I)Abstract (II)绪论 (1)第1章直轴式轴向柱塞泵工作原理与性能参数 (3)1.1直轴式轴向柱塞泵工作原理 (3)1.2直轴式轴向柱塞泵主要性能参数 (3)第2章直轴式轴向柱塞泵运动学及流量品质分析 (7)2.1柱塞运动学分析 (7)2.2滑靴运动分析 (9)2.3瞬时流量及脉动品质分析 (10)第3章柱塞受力分析与设计 (14)3.1柱塞受力分析 (14)3.2柱塞设计 (17)第4章滑靴受力分析与设计 (22)4.1滑靴受力分析 (22)4.2滑靴设计 (25)4.3滑靴结构型式与结构尺寸设计 (25)第5章配油盘受力分析与设计 (31)5.1配油盘受力分析 (31)5.2配油盘设计 (34)第6章缸体受力分析与设计 (38)6.1缸体的稳定性 (38)6.2缸体主要结构尺寸的确定 (38)第7章柱塞回程机构设计 (41)第8章斜盘力矩分析 (43)M (43)8.1柱塞液压力矩18.2过渡区闭死液压力矩 (44)M (45)8.3回程盘中心预压弹簧力矩3M (46)8.4滑靴偏转时的摩擦力矩48.5柱塞惯性力矩M (46)58.6柱塞与柱塞腔的摩擦力矩M (47)68.7斜盘支承摩擦力矩M (47)78.8斜盘与回程盘回转的转动惯性力矩M (47)88.9斜盘自重力矩M (47)9第9章变量机构 (49)9.1手动变量机构 (49)9.2手动伺服变量机构 (50)9.3恒功率变量机构 (51)9.4恒流量变量机构 (52)结论 (54)致谢 (55)参考文献 (56)绪论随着工业技术的不断发展,液压传动也越来越广,而作为液压传动系统心脏的液压泵就显得更加重要了。

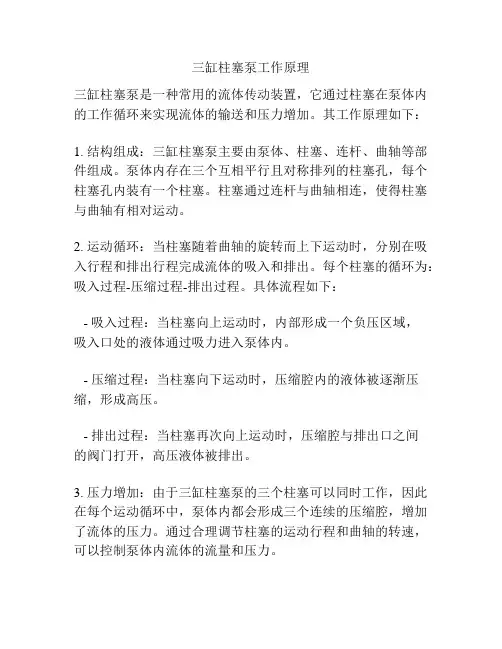

三缸柱塞泵工作原理
三缸柱塞泵是一种常用的流体传动装置,它通过柱塞在泵体内的工作循环来实现流体的输送和压力增加。
其工作原理如下:
1. 结构组成:三缸柱塞泵主要由泵体、柱塞、连杆、曲轴等部件组成。
泵体内存在三个互相平行且对称排列的柱塞孔,每个柱塞孔内装有一个柱塞。
柱塞通过连杆与曲轴相连,使得柱塞与曲轴有相对运动。
2. 运动循环:当柱塞随着曲轴的旋转而上下运动时,分别在吸入行程和排出行程完成流体的吸入和排出。
每个柱塞的循环为:吸入过程-压缩过程-排出过程。
具体流程如下:
- 吸入过程:当柱塞向上运动时,内部形成一个负压区域,
吸入口处的液体通过吸力进入泵体内。
- 压缩过程:当柱塞向下运动时,压缩腔内的液体被逐渐压缩,形成高压。
- 排出过程:当柱塞再次向上运动时,压缩腔与排出口之间
的阀门打开,高压液体被排出。
3. 压力增加:由于三缸柱塞泵的三个柱塞可以同时工作,因此在每个运动循环中,泵体内都会形成三个连续的压缩腔,增加了流体的压力。
通过合理调节柱塞的运动行程和曲轴的转速,可以控制泵体内流体的流量和压力。
三缸柱塞泵的工作原理简单明了,通过柱塞的往复运动来完成吸入和排出流体,实现了流体的输送和压力增加。
该泵具有结构紧凑、效率高、流量稳定等优点,在工业生产和机械设备中得到广泛应用。
液压缸的设计一、液压缸类型与安装方式的确定当下各种液压缸规格品种比较少,主要是因各种机械对液压缸的要求差别太大。
比如对液压缸的内径、活塞杆直径、液压缸的行程和连接方式等要求不一样。
由于本次液压设计主要是实现立式快速的原则,故选双作用单活塞杆立式快速液压缸的设计。
因为是活塞式,故用螺纹连接。
二、液压缸的结构设计1、缸体与缸的连接缸体与缸的连接形式较多,有拉杆连接、法兰连接、内半环连接、焊接连接、内螺纹连接等。
在此选用法兰连接,如下图所示:这种连接结构简单,装拆方便。
3、活塞与活塞杆的连接活塞与活塞杆的连接大多采用螺纹连接结构和卡键连接结构。
螺纹连接结构形式简单实用,应用较为普遍;卡键连接机构适用于工作压力较大,工作机械振动较大的油缸。
因此从多方面的因素考虑选择螺纹连接结构。
4、液压缸缸体的安全系数对缸体来说,液压力、机械力和安全系数有关的因素都对缸体有影响。
液压缸因压力过高丧失正常工作能力而破坏,往往是强度问题、刚度和定性问题三种形式给表现出来,其中最重要的还是强度问题。
要保证缸体的强度,一定要考虑适当的安全系数。
三、液压缸的主要技术性能参数的计算(一)、压力所谓压力,是指作用在单位面积上的负载。
从液压原理可知,压力等于负载力与活塞的有效工作面积之比。
P=F/A(N/m2)式中:F—作用在活塞上的负载力(N)A—活塞的有效工作面积(m2)从上述可知,压力值的建立是因为负载力的存在而产生的,在同一个活塞的有效工作面积上,负载越大,所需的压力就越大,活塞产生的作用力就越大。
如果活塞的有效工作面积一定,压力越大,活塞产生的作用力就越大。
由此可知:1、根据负载力的大小,选择活塞面积合适的液压缸和压力适当的液压泵。
2、根据液压泵的压力和负载力,设计和选用合适的液压缸。
3、根据液压缸的压力和液压缸的活塞面积,确定负载的重量。
在液压系统中,为了便于液压元件和管路的设计选用,往往将压力分级。
见下表因本次液压缸的设计要求中已知的公称压力为30Mpa,由表1.1可知,本此液压缸属于高压。
前言液压传动技术是一种近代工业技术,可以借助导管向任一位传递动力;可以借助控制压力油液的流动实现对负载的预定控制;可以实现小型机械化;可以实现无冲击大围的无极调速;可以远距离操纵确定运动部分的位置、运动方向的变换、增减速度;便于实现自动化等,因而适应现代机械的自动化发展,广泛应用于各个技术领域中,象飞行器、各种工作母机、建筑机械与车辆、塑料机械、起重机械、矿山机械和船舶等等,均使用着液压传动,而且应用日益广泛。
由于液压技术自身的诸多优点,使得液压技术的发展速度非常惊人。
尤其是近年来,液压设备的年增长率一直远远高于其它机械设备,许多机械设备的传动形式已逐渐被液压传动所取代。
而液压泵是液压系统的动力元件,是液压系统中必不可少的一部分。
若按液压泵的结构不同可将液压泵分为齿轮泵、叶片泵、柱塞泵和螺杆泵。
柱塞泵又分为轴向柱塞式和径向柱塞式。
目前液压传动的高压化发展趋势,使柱塞泵尤其是轴向柱塞泵得到了相应的发展。
1 轴向柱塞泵概述柱塞泵是依靠柱塞在缸体孔的往复运动,造成密封容积的变化,来实现吸油和排油。
轴向柱塞泵具有结构紧凑、单位功率体积小、重量轻、工作压力高、容易实现变量等优点。
这类泵多用于农林机械、起重运输设备、工程机械、船舶甲板机械、冶金设备、火炮和空间技术中。
柱塞泵按其柱塞在缸体孔中排列方式不同,分为轴向泵和径向柱塞泵两类。
轴向柱塞泵是指柱塞的轴线与传动轴的轴线平行或略有倾斜的柱塞泵,而径向柱塞泵的柱塞轴线与传动轴的轴线互相垂直。
轴向柱塞泵分为直轴式和斜轴式两种。
1.1 直轴式轴向柱塞泵概况直轴式轴向柱塞泵是缸体直接安装在传动轴上,缸体轴线与传动轴的轴线重合,并依靠斜盘和弹簧使柱塞相对缸体往复运动而工作的轴向柱塞泵,亦称斜盘式轴向柱塞泵。
斜盘式轴向柱塞泵的许用工作压力和转速都较高,变量性能优异,且结构紧凑,功率质量比大,容积效率高。
斜盘式轴向柱塞泵由于泵轴和缸体的支承方式不同,又可分为通轴式和缸体支承式(非通轴式)。

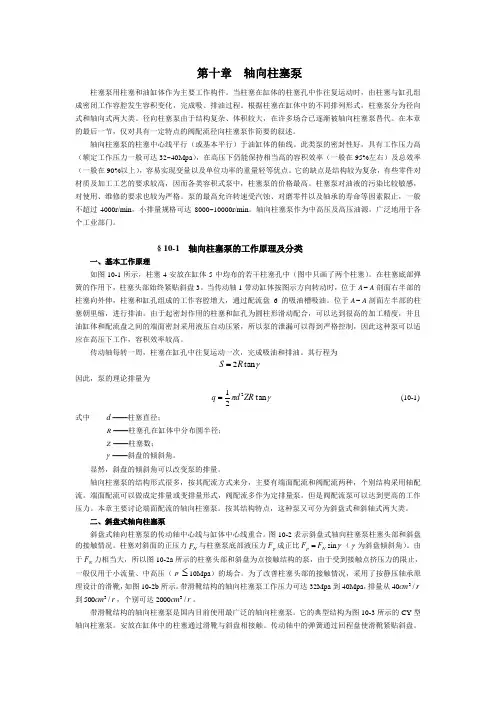

第十章 轴向柱塞泵柱塞泵用柱塞和油缸体作为主要工作构件。
当柱塞在缸体的柱塞孔中作往复运动时,由柱塞与缸孔组成密闭工作容腔发生容积变化,完成吸、排油过程。
根据柱塞在缸体中的不同排列形式,柱塞泵分为径向式和轴向式两大类。
径向柱塞泵由于结构复杂、体积较大,在许多场合已逐渐被轴向柱塞泵替代。
在本章的最后一节,仅对具有一定特点的阀配流径向柱塞泵作简要的叙述。
轴向柱塞泵的柱塞中心线平行(或基本平行)于油缸体的轴线。
此类泵的密封性好,具有工作压力高(额定工作压力一般可达32~40Mpa ),在高压下仍能保持相当高的容积效率(一般在95%左右)及总效率(一般在90%以上),容易实现变量以及单位功率的重量轻等优点。
它的缺点是结构较为复杂,有些零件对材质及加工工艺的要求较高,因而各类容积式泵中,柱塞泵的价格最高。
柱塞泵对油液的污染比较敏感,对使用、维修的要求也较为严格。
泵的最高允许转速受汽蚀、对磨零件以及轴承的寿命等因素限止,一般不超过4000r/min ,小排量规格可达8000~10000r/min 。
轴向柱塞泵作为中高压及高压油源,广泛地用于各个工业部门。
§ 10-1 轴向柱塞泵的工作原理及分类一、基本工作原理如图10-1所示,柱塞4安放在缸体5中均布的若干柱塞孔中(图中只画了两个柱塞)。
在柱塞底部弹簧的作用下,柱塞头部始终紧贴斜盘3。
当传动轴1带动缸体按图示方向转动时,位于A A -剖面右半部的柱塞向外伸,柱塞和缸孔组成的工作容腔增大,通过配流盘6的吸油槽吸油。
位于A A -剖面左半部的柱塞朝里缩,进行排油。
由于起密封作用的柱塞和缸孔为圆柱形滑动配合,可以达到很高的加工精度,并且油缸体和配流盘之间的端面密封采用液压自动压紧,所以泵的泄漏可以得到严格控制,因此这种泵可以适应在高压下工作,容积效率较高。
传动轴每转一周,柱塞在缸孔中往复运动一次,完成吸油和排油。
其行程为 γtan 2R S = 因此,泵的理论排量为γπtan 212ZR d q = (10-1) 式中 d ——柱塞直径;R ——柱塞孔在缸体中分布圆半径; Z ——柱塞数;γ——斜盘的倾斜角。

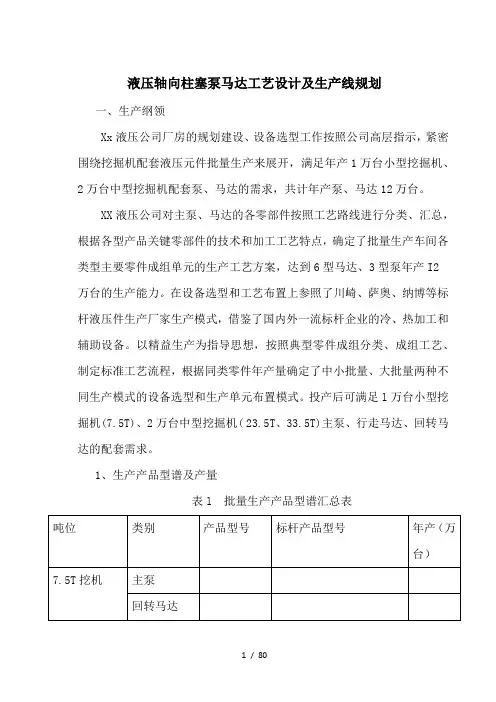

液压轴向柱塞泵马达工艺设计及生产线规划一、生产纲领Xx液压公司厂房的规划建设、设备选型工作按照公司高层指示,紧密围绕挖掘机配套液压元件批量生产来展开,满足年产1万台小型挖掘机、2万台中型挖掘机配套泵、马达的需求,共计年产泵、马达12万台。
