【CN110108139A】一种具有支撑柱和沟槽复合结构的均热板【专利】

专利名称：一种平板均热板专利类型：发明专利
发明人：罗小兵,胡润,刘胜
申请号：CN201010532189.0申请日：20101104
公开号：CN102095323A
公开日：
20110615
专利内容由知识产权出版社提供
摘要：一种平板均热板，属于微型电子器件的散热装置，用于功率模块的热扩散，解决现有平板均热板与热源接触面的表面变形问题，以进一步减小与热源部分接触面的变形。

本发明包括散热翅片和金属腔体，金属腔体由盒体和盖板构成，金属腔体内部抽成真空，注有液体工作介质，盒体与散热翅片紧密接触或连为一体，盒体内壁面上具有毛细芯，盒体和盖板之间具有支撑体；所述盖板内壁面中心部分具有凸台，凸台厚度为0.2～2.0mm；凸台截面积大于或等于热源的接触面积；包括凸台的盖板内壁面上具有毛细芯。

本发明结构简单，制造加工方便，可有效减小平板均热板的表面变形，减小其接触热阻，液体工作介质回流效率高，具有较高的工作效率。

申请人：华中科技大学
地址：430074 湖北省武汉市洪山区珞喻路1037号
国籍：CN
代理机构：华中科技大学专利中心
代理人：方放
更多信息请下载全文后查看。

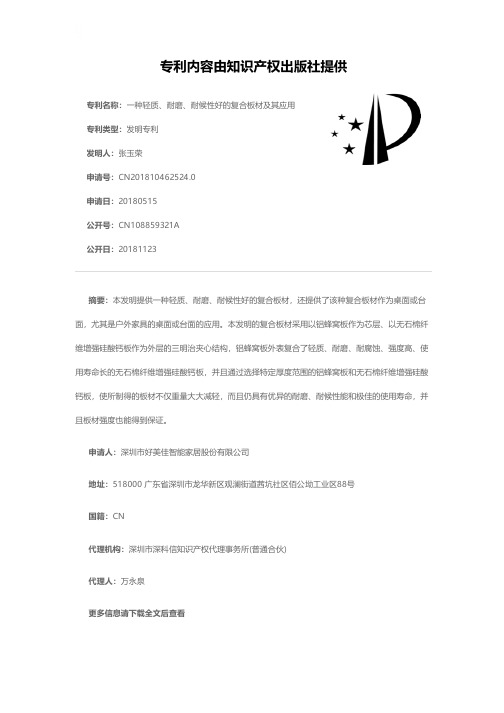

专利名称：一种轻质、耐磨、耐候性好的复合板材及其应用专利类型：发明专利
发明人：张玉荣
申请号：CN201810462524.0
申请日：20180515
公开号：CN108859321A
公开日：
20181123
专利内容由知识产权出版社提供
摘要：本发明提供一种轻质、耐磨、耐候性好的复合板材，还提供了该种复合板材作为桌面或台面，尤其是户外家具的桌面或台面的应用。

本发明的复合板材采用以铝蜂窝板作为芯层、以无石棉纤维增强硅酸钙板作为外层的三明治夹心结构，铝蜂窝板外表复合了轻质、耐磨、耐腐蚀、强度高、使用寿命长的无石棉纤维增强硅酸钙板，并且通过选择特定厚度范围的铝蜂窝板和无石棉纤维增强硅酸钙板，使所制得的板材不仅重量大大减轻，而且仍具有优异的耐磨、耐候性能和极佳的使用寿命，并且板材强度也能得到保证。

申请人：深圳市好美佳智能家居股份有限公司
地址：518000 广东省深圳市龙华新区观澜街道茜坑社区佰公坳工业区88号
国籍：CN
代理机构：深圳市深科信知识产权代理事务所(普通合伙)
代理人：万永泉
更多信息请下载全文后查看。

专利名称：一种高强度、高导热的轻薄均热板
专利类型：发明专利
发明人：刘位江,杨斌,刘柏雄,张建波,曾龙飞,魏海根申请号：CN202110294874.2
申请日：20210319
公开号：CN114126333A
公开日：
20220301
专利内容由知识产权出版社提供
摘要：本发明公开了一种高强度、高导热的轻薄均热板，其结构包括上下盖板、吸液芯、支撑柱，上下盖板密封形成内腔体，内腔体的上下内表面设置有吸液芯，内腔体的上下内表面之间采用一定数量的支撑柱抵接，各支撑柱之间的空隙作为蒸发腔或毛细腔，上下盖板中至少一个盖板采用铜合金/纯铜形成的复合铜材制备而成；其中，铜合金/纯铜形成的复合铜材中，铜合金位于盖板的外侧，纯铜位于盖板的内侧；上下盖板在密封形成内腔体时采用复合铜材的内层材料纯铜与纯铜直接焊接而成。

本发明一种高强度、高导热的轻薄均热板满足了当前均热板高效、耐热、可靠兼轻薄化的发展要求，解决当前均热板强度低、厚度和质量大、铜膏焊接缺陷问题。

申请人：江西理工大学,江西先进铜产业研究院
地址：341000 江西省赣州市章贡区红旗大道86号
国籍：CN
代理机构：西安知诚思迈知识产权代理事务所(普通合伙)
代理人：麦春明
更多信息请下载全文后查看。

专利名称：一种基于流延法的一体化陶瓷均热板结构专利类型：实用新型专利
发明人：汤勇,袁雪鹏,李宗涛,余彬海,余树东,颜才满申请号：CN202120645578.8
申请日：20210330
公开号：CN215832539U
公开日：
20220215
专利内容由知识产权出版社提供
摘要：本实用新型提供一种基于流延法的一体化陶瓷均热板结构，包括均热板、支撑柱以及工质流体：所述均热板包括上板体和下板体，所述上板体和下板体之间设有腔室，所述上板体底面和所述下板体顶面均设有若干槽道，所述上板体和下板体上的所述槽道均并排设置；所述支撑柱表面设有微米或/和纳米级空洞，所述上板体、下板体之间于所述腔室内设有若干所述支撑柱，若干所述支撑柱于所述腔室内均匀分布；所述腔室内封存有所述工质流体。

该均热板结构可以解决现有陶瓷均热板均热性能不佳和不方便加工的技术问题。

申请人：华南理工大学
地址：510641 广东省广州市天河区五山路381号
国籍：CN
代理机构：北京众泽信达知识产权代理事务所(普通合伙)
代理人：张艳萍
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910657438.X(22)申请日 2019.07.19(71)申请人 常州恒创热管理有限公司地址 213000 江苏省常州市武进区礼嘉镇建东路20号(72)发明人 黄晓峰　庞力滔　王瑛　(74)专利代理机构 常州智慧腾达专利代理事务所(普通合伙) 32328代理人 杨雪(51)Int.Cl.F28D 15/04(2006.01)F28F 21/08(2006.01)(54)发明名称一种铝基均热板(57)摘要本发明涉及铝基均热板领域，具体公开了一种铝基均热板,包括相互贴合的第一板体和第二板体，所述第一板体与所述第二板体之间设置有密闭腔体，所述密闭腔体内设置有相变工质，所述第一板体和第二板体的材质采用铝或者铝合金，还包括导热层，所述导热层至少设置在所述第一板体和/或所述第二板体上远离所述密闭腔体的一侧，所述导热层的导热系数大于所述第一板体以及所述第二板体的导热系数，本发明提供的铝基均热板采用铝材，减少材料和加工成本同时，减少了铝基均热板的重量，使其更轻量化，铝基均热板的一侧设置有平面方向上导热系数更高的导热层，能够显著提高铝基均热板的传热效率和散热性能。

权利要求书1页 说明书4页 附图3页CN 110260697 A 2019.09.20C N 110260697A1.一种铝基均热板，其特征在于，包括相互贴合的第一板体和第二板体，所述第一板体与所述第二板体之间设置有密闭腔体，所述密闭腔体内设置有相变工质，所述第一板体和第二板体的材质采用铝或者铝合金。

2.根据权利要求1所述的一种铝基均热板，其特征在于，还包括导热层，所述导热层设置在所述第一板体和/或所述第二板体上远离所述密闭腔体的一侧，所述导热层在平面方向的导热系数大于所述第一板体、第二板体在平面方向的导热系数。

3.根据权利要求2所述的一种铝基均热板，其特征在于，所述导热层的材质为铜、银、层状石墨、石墨烯中的一种或多种组合。
