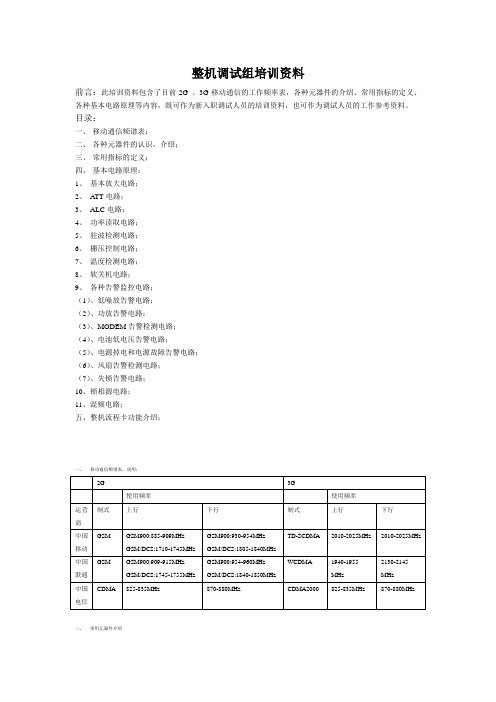

整机调试组培训资料

整机调试组培训资料前言：此培训资料包含了目前2G 、3G移动通信的工作频率表，各种元器件的介绍、常用指标的定义、各种基本电路原理等内容，既可作为新入职调试人员的培训资料，也可作为调试人员的工作参考资料。

目录：一、移动通信频谱表；二、各种元器件的认识，介绍；三、常用指标的定义；四、基本电路原理：1、基本放大电路；2、ATT电路；3、ALC电路；4、功率读取电路；5、驻波检测电路；6、栅压控制电路；7、温度检测电路；8、软关机电路；9、各种告警监控电路；（1）、低噪放告警电路；（2）、功放告警电路；（3）、MODEM告警检测电路；（4）、电池低电压告警电路；（5）、电源掉电和电源故障告警电路；（6）、风扇告警检测电路；（7）、失锁告警电路；10、锁相源电路；11、混频电路；五、整机流程卡功能介绍；一、移动通信频谱表，说明；二、常用元器件介绍200306-003003-00，INM-408T13-3002,一体化功放板ESI5BBR0881M 01-T 贴片隔离器（正向）MRFE6S9125NB R41微波放大管LP2951ACD MR2G 线性稳压器MCC33167直插开关电源模块MHVIC915NR2功率放大管 3296-100K 电位器30BQ040PBF3A40V 肖特基二极管X2AS 渡线器50V 铝电解电220UF/250容106-085-09-BV018隔离器100/60-20正向HSMS-2850-T R1G 检波二极管78L05贴片三端稳压IC3224W-1-502E2电位器TLPP621光电耦合器PB451616L600Y6A0T 贴片磁珠HMC454放大管IRF7304PBF 开关管MMBT3904NL 开关三极管（NPN ）MSS1278-223MLD 闭磁功率电感LM50CIM3-NOPB 温度传感器600F330J T250XT0805-33P 微波电容LM258DG2R 贴片双运放IC5.1V 贴片稳压二极管LM2923贴片双比较器ICMGA-631P8-TR1G 低噪声放大管HDF827A 声表滤波器PE4302-52/TR 数字衰减器A TMEGA32-16AUTQFP44单片机芯片LM285Z-2.5GT0-92稳压ICHC49/H-8MHZ 晶振SN65CBC184DR 贴片总线收发器ICSN74HC 595DR 寄存器TLV5617AI D 贴片D/A 转换IC100uF/16v D 型贴片钽电容VCO810-90,压控振荡器ADF4118B RUZ-RL7频率合成器MGA631P8TR1G 低噪声放大管SAFC897M KAOT00声表面滤波器MF4C0897S024HEC 陶瓷滤波器RCP890A20，20dB 耦合器HMC423M S8ETR 混频器HMC271LP 4E 数字衰减器SAFC942MK A0T00声表面滤波器MAAMSS0048微波放大管RLEI935960M5MM 1WR 贴片隔离器LM50CIM3-NOPB 温度传感器MW6S010GNR1功放管CER0472A 贴片双工器AD8312ACBZ 检波管DSY2Y -S-205L,继电器IN4001整流二极管IN4148贴片开关二极管IRF7304PBF 开关管TLPP621光电耦合器STPS340U 贴片硝特基二极管LM2596SX-ADJ 贴片电源芯片330Uf/50v 低ESR 铝电解电容NCP565D2TG 线性稳压器DALC208SC6ES D 防静电器件SN65CBC184D R 贴片总线收发器ICMAX2021DR 集成电路MMBT3904,NL,开关三极管X R 1SN74HC245DWR,集成电路ISL12028I BAZ 集成电路B3S-1002P 贴片复位开关CFS206 32.768K Hz 晶振UPSD3254A-4006集成电路LM285Z-2.5GT0-92稳压IC74HC123D,可连续触发双路单稳态触发器SN65CBC184D R 贴片总线收发器ICT36.014G ( 36MHz,基频),贴片晶振 HC49/H-8MHz,晶体(直插)MC74HC14A DR2G ,贴片非门ICTL431BID BVR,可调稳压ICMAX2021DR,集成电路74HC123D,可连续触发双路单稳态触发器XR16L2550I M-F,集成电路HC49/H-8MHz,晶体(直插)HC49/H-8MHz,晶体(直插)CFS206 32.768K Hz 晶振ISL12028IBA Z集成电路SN74HC273DWR,贴片ICUPSD3254A-40U6,集成电路SN74HC 245DWR ,集成电路TL431CLP E3,可调稳压IC(T092)TLV5617AID,贴片D/A 转换TL431CLPE3,可调稳压IC(T092)SA5.0A,消峰二极管SN65CBC184DR 贴片总线收发器ICSN65CBC184D R 贴片总线收发器ICMC74H CT04AD R2G ,贴片反相器AD7814ARTZ ,温度传感器SP3243EE A-L,RS-232,收发器MAX2021DR,集成电XR16L2551IM,集成电路HC-49/S 11.0592MH z,直插晶体LPC2220FBD 144,LQFP144,处理器IS61LV25616AL-10TL I,SRAM 存储器SST39VF1601-70-4I-E KE,flash 存储器SN74LVC16245ADG GR,总线驱动器LM258DG2R,贴片双运放ICSN65LBC184DR,贴片总线收发器ICSN74HCT573PW,8位D 锁存器 SN74LVC1G00A 与非门SN74LVC2T45，集成电路TL431BIDVV R 可调稳压ICAD7814ARTZ ,温度传感器TLV5617AID,贴片D/A 转换器ICSN74HCT573PW,8位D 锁存器SPX1117M3-L-1.8,SOT223,稳压芯片TPS382312JP1监控电路芯片FM24CL64-SG ,S OIC8,铁电存贮器ISL1208IB 8Z,SOIC8,实时时针日期芯片SN74HCT245PW,8总线收发器SN74HCT245PW,8总线收发器HY601627，10M 网络隔离变压器 ISL83077EIB2A RS-485/422收发器PT7A6525LJE HDLC 控制器CS8900A-IQ3Z 网络控制芯片SN74LVC1G00A 与非门SN74LVC138AP W3-8译码器SN71LVC1G08DBV 单与门SN74LVC573AD W八位D 锁存器SN74LVC1G32D BV 单或门IRF7304PBF 开关管TL431BD BVR 可调稳压器SN74LV C1G02单或非门SP3232EEY -LTS SIP16串口电平转换芯片74LVC138。

整机调试大纲

ISA-311F型微机线路保护装置调试大纲编写：校核：审核：I S A-311F微机线路保护装置整机调试大纲本大纲以《ISA-311F型微机线路保护装置技术说明书》为参考，关于保护原理、功能配置、技术指标、端子接线、操作及使用均可参考说明书相应章节。

本大纲适用于装置出厂整机调试，不包括分插件单板调试、干扰试验、高低温交变试验、老化试验及常温考机。

一、环境与电源环境温度：10℃～40℃相对湿度：45％～75％直流电源：220V 允许偏差：－20％～10％二、装置内部及外部检查1. 装配检查：●各分板、插件均应通过单板调试；●各板件螺丝无松动，进行回路清扫●装置箱体与印刷电路无机械损伤或变形，所有元件及飞线焊接质量良好；●各插件接插灵活、接触面光洁无损、定位良好；●各开关、按钮应切换灵活无滞；●检查各联接端子质量良好、数量与安装位置与有关工程图纸对应；注意：微机保护插件板上的集成块应防止静电损伤，拔插插件用专用工具，用力均匀，不可带电拔插。

保护CPU板和管理CPU板上的跳线要正确设定，包括复位跳线、EPROM选则跳线、CPU板间通讯跳线、测频跳线（选JW3-AD1）。

2. 外部检查：●各种专用保护调试仪、交流信号发生仪、模拟断路器、万用表、装卸工具等调试设备应完好无损。

●各交流、直流端子应根据该工程功能配置说明及其保护协议接线，如无特殊说明，可以根据《ISA-311F型微机线路保护装置技术说明书》附图4接线。

三、交流量输入调试保护输入电流：In（Iｎ＝5A或1A）保护输入电压：57.7V输入频率：50Hz （基波）保护测量值幅值误差：不大于±2％保护测量值角差：不大于±2°在进行交流量调试之前，应保证装置中电抗变换器（用来测保护输入电流）的测量精度。

具体方法是：打开装置交流板，在其右下角找到如图所示的三个可变电位器，VR1、VR2、VR3分别对应电抗器KH1（测量A 相电流）、电抗器KH2（测量B 相电流）和电抗器KH3（测量C 相电流）。

整机装配与检验2-5统调

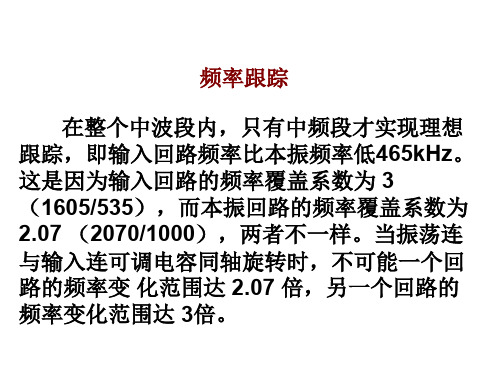

频率跟踪
在整个中波段内，只有中频段才实现理想跟踪，即输入回路频率比本振频率低465kHz。这是因为输入回路的频率覆盖系数为 3 （1605/535），而本振回路的频率覆盖系数为 2.07 （2070/1000），两者不一样。当振荡连与输入连可调电容同轴旋转时，不可能一个回路的频率变化范围达 2.07 倍，另一个回路的频率变化范围达 3倍。
三点频率跟踪
调整步骤是：在低端 600kHz 刻度附近接收某一电台，调节线圈在磁棒中的位置使声音最响，然后将线圈固定住。在高端1400kHz 刻度附近接收某一电台，调节输入回路 C2微调电容使声音最响。
注意：不要选择当地强台来进行 3、调测仪器接线图 4、调测方法 5、调测数据记录 6、故障分析与解决方法 7、合理化建议

PRS-723A(AH)整机现场调试大纲.2.00.080301

-
PRS-723A(AH)整机现场调试大纲
Ver 2.00.080301
编写：审核：批准：
深圳南瑞科技有限公司二〇〇八年三月
SZNARI/ZD-14-07-03-04
升级序号 1 2 3
编辑人修订人修订说明修订人修订说明修订人修订说明
文档升级说明
戴振儒
版本号.定版日期
戴振儒
版本号.定版日期
5. 装置软件版本检查
接好工作电源，查看装置的软件信息，检查软件版本与工程软件配置是否相符，并作好记录。
6. 交流量调试
6.1. 交流插件 CT 额定值的配置
按工程设计要求，进行交流插件 CT 额定值的配置和确认，并做好记录。有二种选择： 5A、1A。上电默认配置为“5A”。
6.2. 交流量主要技术指标
6.3. 输入交流量
PRS723A：保护交流量包括 Ia、Ib、Ic、3Io、3I2，分别表示三相电流、3 倍零序电流、3 倍负序电流（其中 3Io 和 3I2 自产）。应分相加入相应电流，调整精度调节系数，使电流幅值显示值的误差不大于± 2%，调节系数不得超过±20。 PRS723AH：保护交流量包括 Ia、Ib、Ic、3Io、3I2、I1，分别表示三相电流、3 倍零序电流、3 倍负序电流、 1 倍正序电流（其中 3Io、3I2 和 I1 自产）。应分相加入相应电流，分别检查保护板 1、保护板 2 的交流量测试值。交流量均有相位显示，相位误差不大于±2°, 当交流量幅值、相位精度超差并无法调节时，应检查交流插件上 PT、CT、滤波回路各元件（电阻、电容）参数。
深圳南瑞科技有限公司
第2页
SZNARI/ZD-14-07-03-04
11. 通讯口、打印口检查

PRS-741整机现场调试大纲.2.00.080828

PRS-741整机现场调试大纲Ver 2.00.080828编写：审核：批准：深圳南瑞科技有限公司二〇〇八年八月文档升级说明升级序号编辑人戴振儒版本号.定版日期 2.00.060901修订人周绍奎版本号.定版日期 2.00.0808281修订说明因PRS-741B/C装置已生产移交，整理《PRS-741整机现场调试大纲》，使其涵盖PRS-741A/B/C 全部内容，以便指导售服工程师现场调试。

修订人版本号.定版日期2修订说明修订人版本号.定版日期3修订说明PRS-741综合测控装置整机现场调试大纲1. 调试依据和仪器本大纲以《PRS-741A综合测控装置技术使用说明书Ver 3.10》《PRS-741B综合测控装置技术使用说明书Ver 3.10》《PRS-741A综合测控装置技术使用说明书Ver 3.10》为依据。

使用交流采样电工测量变送器校验装置或三相程控标准测试源，模拟断路器、数字万用表等设备进行调试。

2. 环境与电源1)环境温度：10℃～ 40℃2)相对湿度：45％～ 75％3)直流电源：220V/110V4)允许偏差：－20％～ 15％3. 一般性检查PRS-741装置为变电站现场级的测控装置，具有遥测、遥信、遥控、遥调等远动功能，具有和五防主机同规则的间隔五防闭锁遥控功能。

共有A、B、C三种类型，其中741A有741AA、 741AB 两种型号；741B有741BA、 741BB 两种型号；各型号功能说明及装置结构见下表：型号功能说明装置结构PRS-741AA 适用于220kV及以上线路测控或220kV及以上变压器高压侧测控4U整层彩显PRS-741AB 适用于220kV及以上变压器中低两侧控4U整层彩显PRS-741BA 适用于220kV及以上线路测控或220kV及以上变压器高压侧测控4U半层单显PRS-741BB 适用于220kV及以上线路测控或220kV及以上变压器中低两侧控4U半层单显PRS-741C 适用于220kV及以上线路测控4U整层单显各型号标配插件配置如下：PRS-741AA：:WB703C/TY108-2/TY101A/WB760B/TY125(TY123)/WB733/WB733/WB732B/W B733/WB732B /WB720C /WB7141EPRS-741AB：:WB703C/TY108-2/TY101A/WB760B/TY125(TY123)/WB733/WB733/WB732B/W B733/WB732B /WB720C /WB7141BPRS-741BA：WB700/WB760B/WB722C+TY122C/WB732B/WB733/WB7141APRS-741BB：WB700/WB760B/WB722C+TY122C/WB732B/WB733/WB7141BPRS-741C： WB703E/WB760B/WB722C+TY122C/WB732B/WB733//WB733/WB7141A现场调试时,需验证本工程装置型号及交流插件型号；检查机箱装配质量,确认各插件(WB7141A/B/E、WB720、WB733、WB732B、WB760B)和总线板已经通过单板调试，且与工程设计相符；插入各插件，检查插件是否插入到位，装置面板应正确平整，标识齐全。

PRS-721A整机现场调试大纲.2.00.060901

则需将光标移到 Ub 项，按“确认”键后，在响应处就会显示“基准”，此时所有保护交流量均以 Ub 为相位基准。
3. 开入、开出、信号回路检查
【注意】：操作过程中应注意检查对应所调试开关量的装置前面板各信号灯以及相应的开出空接点及信号端子，观察其状态是否与现有调试情况相对应。
3.1. 开入量调试
Uc
57.7∠120º V
Ia
____∠0º A
误差（<2%）
深圳南瑞科技有限公司
第1页
SZNARI/ZD-14-07-03-02
Ib
____∠240º A
Ic
____∠120º A
Ux
57.7∠0º V
1) 各交流、直流端子应根据该工程功能配置说明及其保护协议接线，如无特殊说明，可根据《技术说明书》中相应的附图接线。
4.9.7. 重合闸时间测试
①重合闸短延时测试重合闸短延时定值= 重合闸动作时间 ②重合闸长延时测试投重合闸为后合侧；重合闸长延时定值= 重合闸动作时间
B 相跳闸位置（TWJB）
116
C 相跳闸位置（TWJC）
317
重合方式 1
318
重合方式 2
319
闭锁重合闸
320
压力闭重
321
闭锁先合
3.2. 开出接点调试
按〖调试〗→〖动作出口〗，进入装置出口检测。在调试过程中，对应《技术说明书》之【附图 4】及【附图 5】检测装置背后端子输出接点的动作和对应情况。
类型开出定义
跳闸跳闸 A 出口跳闸 B
开出接点第1组
第2组
第3组
第4组
深圳南瑞科技有限公司
第2页
SZNARI/ZD-14-07-03-02

PRS-713,PRS-753D(4U)整机现场调试大纲.2.00.060901

PRS-713/PRS-753D(4U)整机现场调试大纲Ver 2.00.060901编写：审核：批准：深圳南瑞科技有限公司二〇〇六年九月文档升级说明升级序号编辑人戴振儒版本号.定版日期 2.00.060901修订人版本号.定版日期1修订说明修订人版本号.定版日期2修订说明修订人版本号.定版日期3修订说明PRS-713/PRS-753D(4U)光纤纵差保护装置整机现场调试大纲利用昂立定性监测各保护的灵敏性和可靠性（以下文档中的端子号针对的是4U版本的713/753D，6U版本的请类似处理）以下定值以5A系统为例。

1A系统相应的电流定值需除以5。

整定线路参数d310（被保护线路全长）=100KM、d311（保护线路全长正序阻抗）=10Ω、d312（线路正序阻抗角度定值）=80°、d313（保护线路全长零序阻抗）＝30Ω、d314（线路零序阻抗角度定值）=70°；同时整定启动元件d485（零序电流启动定值）=1A，d315（电流突变量启动定值）=1A。

将装置跳闸结点（P16-3、P16-4）接入昂立开入TA，TN1. 差动元件差动实验前需进行通道校验。

1.1. 装置自环1)若本侧识别码等于对侧识别码，则装置进入是单机自环状态，将装置光纤TX口和RX口相连，此时装置对采集到的电流做如下处理：2)输入装置的A相电流和B相电流分别作为装置“本侧”的A相电流和B相电流；3)输入装置的C相电流和B相电流经过光纤自环后分别作为装置“对侧”的A相电流和B相电流；4)装置“本侧”和“对侧”的C相电流始终为0。

5)此时差动实验只能在A相进行。

6)若是双机联调，装置的本侧识别码和对侧识别码需不相同，且一台装置的对侧识别码等于另一台装置的本侧识别码。

本侧装置的光纤TX、RX分别连入对侧装置的光纤RX、TX。

7)以下差动实验以单机自环为例。

1.2. 突变量比率差动1)测试项目a)定值精度测试：0.95倍可靠不动作，1.05倍可靠动作；b)动作时间测试：2倍定值时测量动作时间，应小于30ms；c)验证比率系数。

PCS-9621N_X_说明书_国内中文准版

Copyright © 2011 NR 南京南瑞继保电气有限公司版权所有
我们对本文档及其中的内容具有全部的知识产权。除非特别授权，禁止复制或向第三方分发。凡侵犯本公司版权等知识产权的，本公司必依法追究其法律责任。
购买产品，请联系：电话：025-87178911，传真: 025-52100511、025-52100512 电子信箱：market@
本手册中将会用到以下指示标记和标准定义：
危险! 意味着如果安全预防措施被忽视，则会导致人员死亡，严重的人身伤害，或严重的设备损坏。
警告! 意味着如果安全预防措施被忽视，则可能导致人员死亡，严重的人身伤害，或严重的设备损坏。
警示! 意味着如果安全预防措施被忽视，则可能导致轻微的人身伤害或设备损坏。本条特别适用于对装置的损坏及可能对被保护设备的损坏。
特别注意，一些通用的工作于高压带电设备的工作规则必须遵守。如果不遵守可能导致严重的人身伤亡或设备损坏。
危险！
在一次系统带电运行时，绝对不允许将与装置连接的电流互感器二次开路。该回路开路可能会产生极端危险的高压。
南京南瑞继保电气有限公司
i
PCS-9621N 站用变保护装置
警告！
z 曝露端子在装置带电时不要触碰曝露的端子等，因为可能会产生危险的高电压。
1.1 应用范围 ...........................................................................................................................1 1.2 功能配置 ...........................................................................................................................1 1.3 性能特征 ...........................................................................................................................2 1.4 订货须知 ...........................................................................................................................3 第 2 章技术参数 ............................................................................................................................4 2.1 电气参数 ...........................................................................................................................4 2.2 机械结构 ...........................................................................................................................5 2.3 环境条件参数 ....................................................................................................................6 2.4 通信端口 ...........................................................................................................................6 2.5 型式试验 ...........................................................................................................................7 2.6 认证 ..................................................................................................................................7 2.7 保护功能 ...........................................................................................................................8 2.8 管理功能 ...........................................................................................................................8 第 3 章工作原理 ..........................................................................................................................10 3.1 概述 ................................................................................................................................10 3.2 装置启动元件 ..................................................................................................................10 3.3 过流保护 ......................................................................................................................... 11 3.4 高压侧接地保护 .............................................................................................................. 11 3.5 低压侧接地保护 .............................................................................................................. 11 3.6 非电量保护......................................................................................................................12 3.7 闭锁简易母线保护...........................................................................................................12 3.8 遥控、遥测、遥信功能....................................................................................................12 3.9 时间管理 .........................................................................................................................12 第 4 章硬件描述 ..........................................................................................................................14 4.1 装置面板布置 ..................................................................................................................14

整机调试与检修

1、边安装边调试
复杂的电路总是由不同的单元电路组成的,因此可以按单元电路划分。装一个单元调一个单元,或者按功能分部,在分部调试成功的基础上,扩大安装和调试范围,最后完成整机调试。对于学生实习安装来说,采用分部调试方法把问题局限在较小范围内,有利于及时发现问题和解决问题。
2、整机一次性调试
自动检测线的输送方式主要有两种：步进输送式和连续输送式。步进输送式检测线是每输送前进一个工位后停下来进行检测工作，如一台家电产品停在功率测试位，则功率测试仪对它进行功率测试；另一台家电产品停在绝缘电阻测试工位，则绝缘电阻测试仪对它进行绝缘电阻测试。家电产品从检测线的上料工位，输送到下料工位过程中完成了全部参数的自动测试。连续输送式检测线是不间断均匀输送家电产品，家电产品每进入到一个测试工位，则自动完成这个参数的测试，在整个输送过程中自动完成全部参数的测试。
3～5
（3）中频频率调整
A、用高频信号发生器调整中频这是一种精确的调整方法，调整操作时，把收音机本振电路短路，使电路停振，避去干扰。也可把双联可变电容器调置于无电台广播又无其他干扰的位置上。 B、利用电台广播调整中频其调整方法为：在收音机接受某一电台情况下，用旋具短接本振部分的双连电容器，如果这时扬声器里电台信号消失，说明变频和本振级工作正常。
（2）静态工作点调整
各级电路的晶体三极管的静态工作点的调整是否合适，直接影响到整机的性能。
超外差收音机各级静态电流的正常范围
振荡级混频级一中放二中放前置低放
单位：mA
激励（推动）变频级推挽功放
0.25～0.4
0.4～0.6
0.4～0.6
0.8～1.2
0.7～2

ISA-358G整机现场调试大纲.2.00.071101

ISA-358G整机现场调试大纲Ver 2.00.071101编写：审核：批准：深圳南瑞科技有限公司二〇〇七年十一月文档升级说明升级序号编辑人戴振儒版本号.定版日期 2.00.060901修订人王蓓蓓版本号.定版日期 2.00.070115 1修订说明根据项目更改，增加358GA（S5）和358GC（S1）特殊软件使用说明。

修订人戴振儒版本号.定版日期 2.00.071101 2修订说明根据项目移交，增加358GE调试说明修订人版本号.定版日期3修订说明ISA-358G备用电源自投装置整机现场调试大纲358G装置为备用电源自动投入装置。

358G分为358GA合358GC。

其中358GA适用于两段母线互为备用、两条进线互为备用或两台主变互为备用的方式，并提供均分负荷及分段开关的保护功能；358GC适用于两段母线互为备用，提供负荷均分功能并提供分段开关的保护、测控、操作等功能；另外由于有地区用户需要备自投合于故障后具有加速跳闸功能，为此不得不临时增加一台后加速装置，为降低成本，同时满足备自投装置在一台装置实现的需求，特开发358GE，358GE是在358GA的基础上增加了分段开关的测控、操作，增加了进线开关的保护、测控、操作等功能。

1. 调试依据和仪器本大纲以《ISA-300变电站综合自动化系统技术使用说明书》为依据。

使用继电保护测试仪、交流采样电工测量变送器校验装置或三相程控标准测试源，模拟断路器、数字万用表等设备进行调试。

2. 环境与电源环境温度：10℃～ 40℃相对湿度：45％～ 75％直流电源： 220V/110V 允许偏差：－20％～ 15％3. 一般性检查ISA-358G有A、B、E三种型号，验证本工程装置型号；检查机箱装配质量,确认各插件(WB7158A/WB7158B、WB720、WB730C、WB731A、WB760A)和总线板WB700，其中358GE装置插件配置为WB7158E/WB7141A、WB720、WB730C、WB730C、WB730C/ WB741B（选配）、WB741B （选配）、WB741B（选配）、WB733、WB760B和总线板WB70CE；插入各插件，检查插件是否插入到位，装置面板应正确平整，标识齐全。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PRS-771整机现场调试大纲
Ver 2.00.060901
编写：
审核：
批准：
深圳南瑞科技有限公司
二〇〇六年九月
文档升级说明
升级序号编辑人戴振儒版本号.定版日期 2.00.060901修订人版本号.定版日期
1
修订说明
修订人版本号.定版日期
2
修订说明
修订人版本号.定版日期
3
修订说明
PRS-771母线电压测控装置整机现场调试大纲1. 调试依据和仪器
本大纲以《PRS-700变电站综合自动化系统技术使用说明书》为依据。

使用继电保护测试仪、交流采样电工测量变送器校验装置或三相程控标准测试源，数字万用表等设备进行调试。

2. 环境与电源
环境温度：10℃～ 40℃相对湿度：45％～ 75％
直流电源：220V/110V 允许偏差：－20％～ 15％
3. 一般性检查
检查机箱装配质量,确认各插件(WB7171、WB720、WB730B、WB760A)和总线板WB700已经通过单板调试，且与工程设计相符；如本工程有电压并列需插入WB750插件，并在调试记录上标注；检查插件是否插入到位，装置面板应正确平整，标识齐全。

检查机箱的接地螺丝是否与插件面板、金属部件相通。

4. 装置电源检查
按技术要求接好工作电源，打开装置的前面板，测量装置+5V电压（JP4的A1-A2）和继电器回路±12V电压（JP4的A16-C16），应满足:5V±0.15V, 24V±2V；模拟装置输入电源失电，检查装置异常接点通断。

5. 装置软件版本检查
接好工作电源，查看装置的软件信息，检查软件版本与工程软件配置是否相符，并作好记录。

6. 交流量调试
6.1. 交流量主要技术指标
输入电压值：60V/100V
输入频率：50Hz
频率误差：不大于±0.02Hz
保护测量值幅值误差：不大于±2％
角差：不大于±2°
遥测量幅值误差: 不大于±0.2％
6.2. 输入交流量
保护交流量包括Ua1、Ub1、Uc1、3Uo1、Ua2、Ub2、Uc2、3Uo2、Ua3、Ub3、Uc3、3Uo3，分别表示Ⅰ母三相电压、Ⅱ母三相电压、Ⅲ母三相电压、零序电压。

应分相加入相应电压，调整精度调节系数，使电压幅值显示值的误差不大于±2%，调节系数不得超过±20。

交流量均有相位显示，相位误差不大于±2°, 当交流量幅值、相位超差并无法调节时，应检查交流插件上PT滤波回路各元件（电阻、电容）参数。

遥测交流量电压幅值、相位的调试同保护交流量，但各电压幅值显示值的误差应不大于±0.2％，相位误差应不大于±2°，调节系数不得超过±20，频率Fr其值不得超出49.98～50.02Hz：共需调整
Ua1、Ub1、Uc1、3Uo1、Ua2、Ub2、Uc2、3Uo2、Ua3、Ub3、Uc3、3Uo3十二个系数。

7. 开入量检查
检查各开关量状态是否正确（“0”表示接点打开或无该开入，“1”表示接点闭合或有该开入），注意：一次只允许加入一个开关量检查，装置显示只有相应的开关量有效，其他均无效；装置检修及其它空接点开入可外加+220V（110V）DC检查。

检查整屏复归按钮－复归开入的完好性，若无整屏复归按钮，复归开入按空接点方式检查。

利用遥信开入查看菜单观察状态变化。

8. 开出与信号回路检查
进行保护开出量与信号回路进行检查，查各出口继电器、信号继电器、信号复归，检查各信号接点回路；对信号复归进行试验，通、断装置电源或按装置复位键检查装置异常等信号；通、断模拟断路器电源，检查控制回路断线；同样开出量、信号回路检查应一对一检查。

进行监控开出量检查，检查遥合1～3、遥跳1～3出口。

9. 电压并列检查
对本工程增加的电压并列（WB750）进行就地/远方并列操作，测量电压并列/分离时各输出接点的通、断，操作过程中应注意装置信号灯、并列控制输入端、输出接点及装置信号接点是否对应。

10. 装置保护段配置、保护出口配置
配置顺序为：先进行保护段配置，再进行保护出口配置。

一般情况下装置的保护段、保护段出口为标准默认配置。

如用户有要求，应根据工程具体要求对该装置进行保护段配置、保护出口配置，保护出口配置应与工程保护原理图对应。

装置出厂后就不得轻易更改保护配置，如要改动需重新整定定值和重新配置保护出口。

无论是否为标准默认配置，在调试时均必须确认本装置的保护段配置、保护出口配置与工程设计图纸相符，并填写调试记录。

11. 保护逻辑试验
标准逻辑: 对标准逻辑的保护原则上不进行逻辑试验，仅进行交流量精度、相位调试，开入量、开出量、操作回路、信号回路检查。

特殊逻辑: 针对各工程技术协议中有关保护特殊逻辑部分，除进行交流量精度调试、开入量、开出量、操作回路、信号回路检查外，还应按开发部的工程软件单、工程图纸及说明进行保护逻辑验证。

12. 通讯口、打印口检查
详见《ISA-300G装置通讯及打印整机调试大纲》。

13. 注意
装置调试完成后, 应清除保护动作事件记录、装置运行记录、装置自检记录、SOE记录、遥控记录等全部记录。
