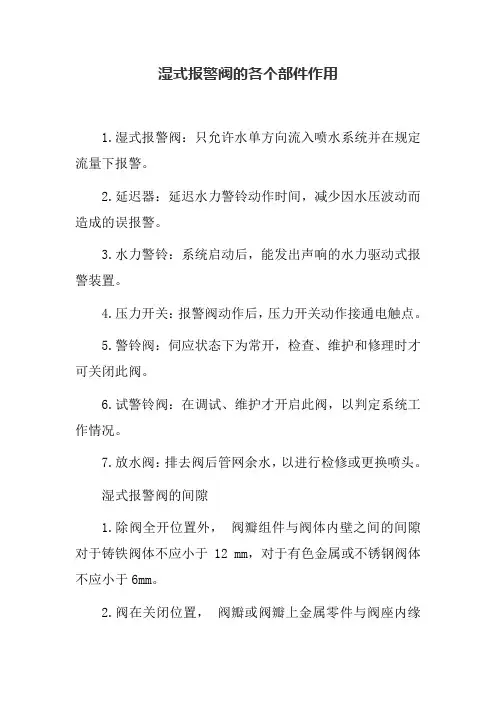

湿式报警阀的各个部件作用1.湿式报警阀：只允许水单方向流入喷水系统并在规定流量下报警。
2.延迟器：延迟水力警铃动作时间，减少因水压波动而造成的误报警。
3.水力警铃：系统启动后，能发出声响的水力驱动式报警装置。
4.压力开关：报警阀动作后，压力开关动作接通电触点。
5.警铃阀：伺应状态下为常开，检查、维护和修理时才可关闭此阀。
6.试警铃阀：在调试、维护才开启此阀，以判定系统工作情况。
7.放水阀：排去阀后管网余水，以进行检修或更换喷头。
湿式报警阀的间隙1.除阀全开位置外，阀瓣组件与阀体内壁之间的间隙对于铸铁阀体不应小于12 mm，对于有色金属或不锈钢阀体不应小于6mm。
2.阀在关闭位置，阀瓣或阀瓣上金属零件与阀座内缘之间至少有6 mm的径向间隙。
,3.阀座外可能卡住碎屑的环形空间深度不应小于3mm.连接尺寸1.湿式报警阀采用法兰连接方式时，法兰连接尺寸、法兰密封面型式和尺寸应符合GB/T9112的规定。
2.湿式报警阀采用沟槽式连接或其他连接方式时，应符合相应的通用标准3.额定工作压力1.2 MPa,1.6MPa的湿式报警阀配套使用的管件,其结构尺寸应符合GB/T3287的规定，4.湿式报警阀采用紧固件机械性能应符合GB/T3098.1-GB/T3098.3《紧固件机械性能》的规定，其设计载荷应满足要求。
安装要点1.湿式报警阀、延迟器和水力警铃的安装位置周围，应留有充分的维修空间，以保证在最短的停机时间内修复，报警阀距地面的高度为1.2m。
2.水力警铃是湿式报警阀的一个主要部件。
水力警铃应设在有人值班的地点附近。
其与报警阀的连接管道，管径为20mm，总长不宜大于20m，安装高度不宜超过2m，并应设排水设施。
3.湿式报警阀、延迟器和水力警铃之间的安装距离、安装高度及管路直径应保证其功能符合相关要求。
4.湿式报警阀、延迟器和水力警铃应能使用通用工具进行安装和现场维修。

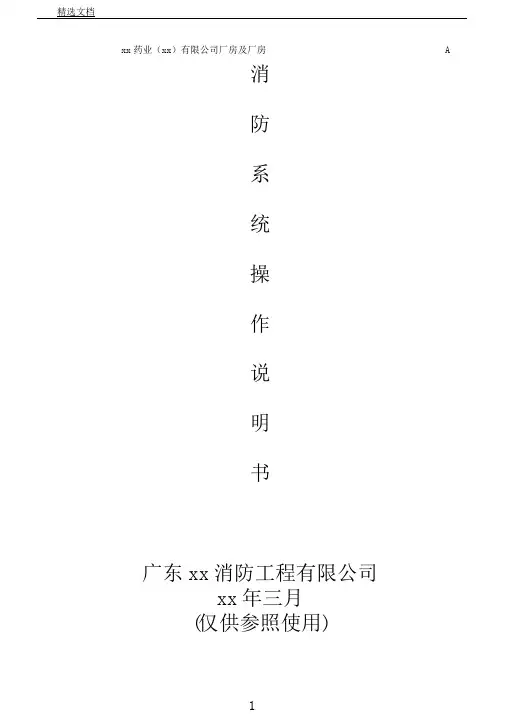

xx药业（xx）有限公司厂房及厂房A消防系统操作说明书广东xx消防工程有限公司xx年三月(仅供参照使用)目录A．自动喷淋系统 31、自动喷淋系统简介 32、分布状况 33、系统操作说明 44、自动喷淋系统之一般重组系统操作 55、湿式报警阀组之操作说明 66、自动喷淋水泵启动控制屏77、自动喷淋系统之养护程序118、自动喷淋系统动作方框图128、自动喷淋系统系统图13B．室内消火栓系统141．室内消火栓简介142．分布状况143．系统操作说明154．室内消火栓系统之重组系统操作165．消火栓水泵起动控制屏166．室内消火栓系统之养护程序197．室内消火栓系统动作方框图208．室内消火栓系统系统图21C．室外消火栓系统221．室外消火栓系统简介222．分布状况223．系统操作说明224．室外消火栓系统之重组系统操作225．室外消火栓系统之养护程序23D．火灾自动报警及联动控制系统241. 火灾自动报警及联动控制系统简介242.系统分布状况243.系统操作说明254.自动报警系统之重组系统操作说明 (26)方案书5.自动报警系统之养护程序276.自动报警/联动系统流程表示图287.自动报警/联动系统图29E．消防火灾紧迫事故广播系统 301．消防火灾事故广播系统简介 302．分布状况 303．系统操作说明 304、消防火灾紧迫事故广播系统动作方框图31F．消防排烟系统 321.消防排烟系统消防简介322.分布状况323.系统操作说明324、风机启动控制屏335、防排烟系统之养护程序 366、消防排烟系统流程表示图377、消防排烟系统图38G．防火卷帘设施 391. 防火卷帘设施简介392. 分布状况393. 系统操作说明394. 防火卷帘设施之养护程序415. ...................................................................... 防火卷帘设施控制流程表示图 (42)H.S型热熔胶气体灭火系统 (43)1. ...................................................................... S热气溶胶灭火系统简介 (43)2.系统分布状况 (43)3.系统操作说明 (43)4.气体灭火系统图 (45)I．灭火器设施 (46)1. ...................................................................... 灭火器设施简介 (46)2. ...................................................................... 手提式干粉灭火器操作说明 (46)方案书A．自动喷淋系统1、自动喷淋系统简介**68度一般上喷头：6168个**68度一般下喷头：62个**直径150毫米湿式报警阀：9套**水流指示器：直径150毫米:19套**水流指示器：直径100毫米:1套**水流指示器：直径80毫米:1套**喷淋水泵接合器：2套**喷淋泵：2台**喷淋稳压泵组：1组2、分布状况2.1本设计为xx药业（xx）有限公司厂房及厂房A供应一个全覆盖之自动喷淋系统，保护点为厂房及厂房A。

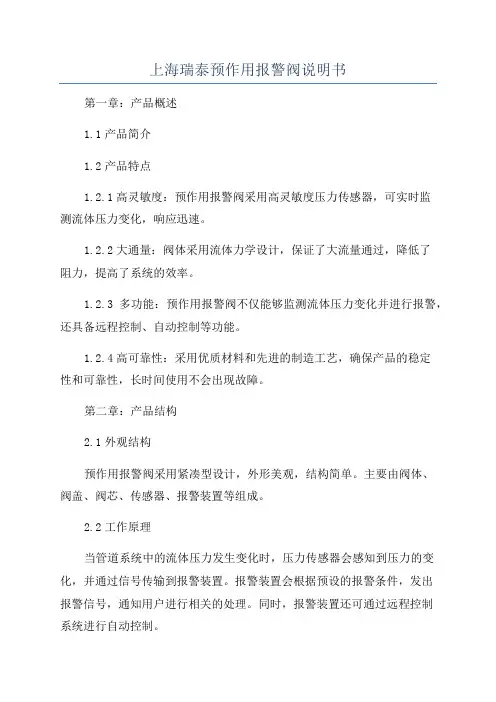

上海瑞泰预作用报警阀说明书第一章：产品概述1.1产品简介1.2产品特点1.2.1高灵敏度：预作用报警阀采用高灵敏度压力传感器，可实时监测流体压力变化，响应迅速。
1.2.2大通量：阀体采用流体力学设计，保证了大流量通过，降低了阻力，提高了系统的效率。
1.2.3多功能：预作用报警阀不仅能够监测流体压力变化并进行报警，还具备远程控制、自动控制等功能。
1.2.4高可靠性：采用优质材料和先进的制造工艺，确保产品的稳定性和可靠性，长时间使用不会出现故障。
第二章：产品结构2.1外观结构预作用报警阀采用紧凑型设计，外形美观，结构简单。
主要由阀体、阀盖、阀芯、传感器、报警装置等组成。
2.2工作原理当管道系统中的流体压力发生变化时，压力传感器会感知到压力的变化，并通过信号传输到报警装置。
报警装置会根据预设的报警条件，发出报警信号，通知用户进行相关的处理。
同时，报警装置还可通过远程控制系统进行自动控制。
2.3技术参数2.3.1额定压力：根据使用场景的要求，可根据实际情况选择额定压力，通常为1.6MPa、2.5MPa等。
2.3.2过载压力：为额定压力的1.5倍。
2.3.3报警压力：预设的报警压力，用户可根据实际情况进行设置。
2.3.4环境温度：-20°C~80°C，适用于各种环境。
2.3.5环境湿度：5%~95%RH，无结露。
2.3.6工作介质：主要适用于液体和气体。
2.3.7接口尺寸：根据不同规格有不同尺寸可选。
第三章：产品安装与使用3.1安装注意事项3.1.1安装前应仔细检查产品是否完好无损。
3.1.2安装位置应选择在干燥、通风良好、无腐蚀和易引起机械振动的地方。
3.1.3安装时应确保阀体与管道接口处无渗漏。
3.1.4接线时应按照电路图进行正确连接。
3.2使用方法3.2.1打开系统电源，确保报警装置正常工作。
3.2.2通过远程控制或面板设置预设的报警压力。
3.2.3当管道系统中的压力达到预设的报警压力时，报警装置会发出报警信号。

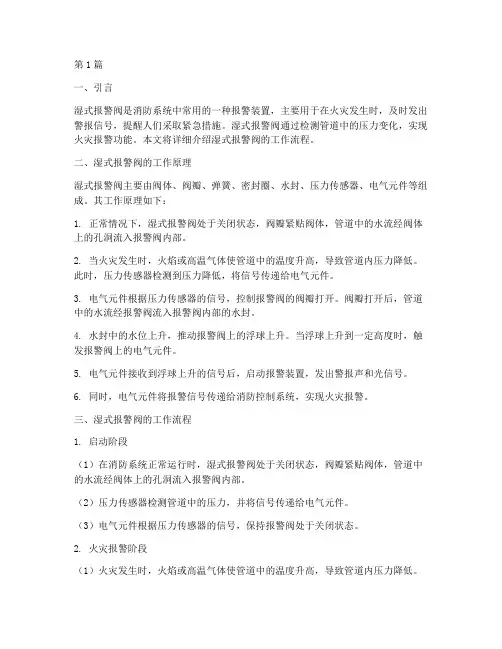

第1篇一、引言湿式报警阀是消防系统中常用的一种报警装置，主要用于在火灾发生时，及时发出警报信号，提醒人们采取紧急措施。
湿式报警阀通过检测管道中的压力变化，实现火灾报警功能。
本文将详细介绍湿式报警阀的工作流程。
二、湿式报警阀的工作原理湿式报警阀主要由阀体、阀瓣、弹簧、密封圈、水封、压力传感器、电气元件等组成。
其工作原理如下：1. 正常情况下，湿式报警阀处于关闭状态，阀瓣紧贴阀体，管道中的水流经阀体上的孔洞流入报警阀内部。
2. 当火灾发生时，火焰或高温气体使管道中的温度升高，导致管道内压力降低。
此时，压力传感器检测到压力降低，将信号传递给电气元件。
3. 电气元件根据压力传感器的信号，控制报警阀的阀瓣打开。
阀瓣打开后，管道中的水流经报警阀流入报警阀内部的水封。
4. 水封中的水位上升，推动报警阀上的浮球上升。
当浮球上升到一定高度时，触发报警阀上的电气元件。
5. 电气元件接收到浮球上升的信号后，启动报警装置，发出警报声和光信号。
6. 同时，电气元件将报警信号传递给消防控制系统，实现火灾报警。
三、湿式报警阀的工作流程1. 启动阶段（1）在消防系统正常运行时，湿式报警阀处于关闭状态，阀瓣紧贴阀体，管道中的水流经阀体上的孔洞流入报警阀内部。
（2）压力传感器检测管道中的压力，并将信号传递给电气元件。
（3）电气元件根据压力传感器的信号，保持报警阀处于关闭状态。
2. 火灾报警阶段（1）火灾发生时，火焰或高温气体使管道中的温度升高，导致管道内压力降低。
（2）压力传感器检测到压力降低，将信号传递给电气元件。
（3）电气元件根据压力传感器的信号，控制报警阀的阀瓣打开。
（4）管道中的水流经报警阀流入报警阀内部的水封，推动浮球上升。
（5）浮球上升到一定高度时，触发报警阀上的电气元件。
（6）电气元件启动报警装置，发出警报声和光信号。
（7）电气元件将报警信号传递给消防控制系统，实现火灾报警。
3. 恢复阶段（1）火灾被扑灭后，管道中的温度恢复正常，压力逐渐升高。
湿式报警阀的工作原理1、说明：ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。
它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。
该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。
2、产品结构和工作原理2.1、产品的结构从图1可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。
2.1.1、湿式报警阀本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。
当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启(差压启动)，水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。
2.1.2、延迟器延迟器是一个有进水口和出水口的圆筒形储水容器，下端有进水口，与报警阀的报警口连接相通，上端有出水口，连接水力警铃。
由于系统的供水源压力存在波动现象，能使阀瓣出现瞬间开启，水流经过座圈上沟槽及小孔首先进入延迟器，由于水源压力波动的时间很短，阀瓣很快就能自动复位(关闭)，所以进入延迟器的水量很小，可以由延迟器来收集水，并经过底部的泄水口排泄，延迟器的这一缓冲时间作用，避免了水流压力波动而引起水力警铃的误报警。
湿式报警阀工作原理湿式报警阀是一种常用于火灾报警系统中的设备，它起到监测和报警的作用。
下面将详细介绍湿式报警阀的工作原理。
1. 概述湿式报警阀是一种自动控制阀门，通常安装在建筑物的消防系统中。
它通过监测水流来检测火灾并触发报警。
湿式报警阀通常由阀体、弹簧、活塞和报警装置等组成。
2. 工作原理湿式报警阀的工作原理基于水的导电性质。
当火灾发生时，消防系统中的喷头会喷洒水，水流通过湿式报警阀的阀体。
以下是湿式报警阀的工作过程：- 正常状态：在正常情况下，湿式报警阀处于关闭状态。
阀体内的活塞由弹簧保持在关闭位置，阻止水流通过。
- 火灾发生：当火灾发生时，消防系统中的喷头会喷洒水。
水流通过湿式报警阀的阀体，压力增加。
- 报警触发：当水流通过湿式报警阀时，水压力会使得阀体内的活塞向上移动。
一旦活塞移动到一定位置，报警装置会被触发，发出警报信号。
- 报警信号传输：触发的报警信号可以通过有线或无线方式传输到消防控制室或其他指定地点，以便及时采取相应的措施。
3. 特点和优势湿式报警阀具有以下特点和优势：- 可靠性：湿式报警阀采用简单可靠的机械结构，能够在火灾发生时快速触发报警，提高火灾报警系统的可靠性。
- 灵敏度：湿式报警阀对水流的监测非常敏感，能够快速检测到火灾并触发报警，减少火灾的蔓延时间。
- 简单维护：湿式报警阀的结构简单，维护和保养相对容易。
- 适用范围广：湿式报警阀适用于各种建筑物，包括住宅、商业建筑和工业设施等。
- 成本效益高：湿式报警阀相对于其他类型的火灾报警设备来说，价格较低，成本效益高。
4. 应用领域湿式报警阀广泛应用于各种消防系统中，如建筑物的自动喷水灭火系统、自动喷淋系统和自动喷水灭火系统等。
它们通常安装在建筑物的各个区域，如楼梯间、走廊、办公室和生产车间等。
总结：湿式报警阀是一种常用的火灾报警设备，通过监测水流来检测火灾并触发报警。
它具有可靠性、灵敏度高、维护简单等优点，广泛应用于各种消防系统中。

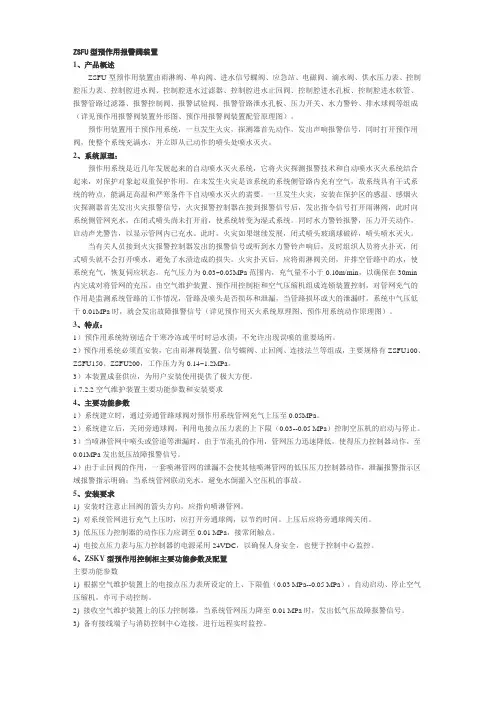

ZSFU型预作用报警阀装置1、产品概述ZSFU型预作用装置由雨淋阀、单向阀、进水信号蝶阀、应急站、电磁阀、滴水阀、供水压力表、控制腔压力表、控制腔进水阀、控制腔进水过滤器、控制腔进水止回阀、控制腔进水孔板、控制腔进水软管、报警管路过滤器、报警控制阀、报警试验阀、报警管路泄水孔板、压力开关、水力警铃、排水球阀等组成（详见预作用报警阀装置外形图、预作用报警阀装置配管原理图）。
预作用装置用于预作用系统，一旦发生火灾，探测器首先动作，发出声响报警信号，同时打开预作用阀，使整个系统充满水，并立即从已动作的喷头处喷水灭火。
2、系统原理：预作用系统是近几年发展起来的自动喷水灭火系统，它将火灾探测报警技术和自动喷水灭火系统结合起来，对保护对象起双重保护作用。
在未发生火灾是该系统的系统侧管路内充有空气，故系统具有干式系统的特点，能满足高温和严寒条件下自动喷水灭火的需要。
一旦发生火灾，安装在保护区的感温、感烟火灾探测器首先发出火灾报警信号，火灾报警控制器在接到报警信号后，发出指令信号打开雨淋阀，此时向系统侧管网充水，在闭式喷头尚未打开前，使系统转变为湿式系统。
同时水力警铃报警，压力开关动作，启动声光警告，以显示管网内已充水。
此时，火灾如果继续发展，闭式喷头玻璃球破碎，喷头喷水灭火。
当有关人员接到火灾报警控制器发出的报警信号或听到水力警铃声响后，及时组织人员将火扑灭，闭式喷头就不会打开喷水，避免了水渍造成的损失。
火灾扑灭后，应将雨淋阀关闭，并排空管路中的水，使系统充气，恢复伺应状态。
充气压力为0.03~0.05MPa范围内，充气量不小于0.10m/min，以确保在30min 内完成对将管网的充压。
由空气维护装置、预作用控制柜和空气压缩机组成连锁装置控制，对管网充气的作用是监测系统管路的工作情况，管路及喷头是否损坏和泄漏，当管路损坏或大的泄漏时，系统中气压低于0.01MPa时，就会发出故障报警信号（详见预作用灭火系统原理图、预作用系统动作原理图）。
湿式报警阀工作原理引言概述：湿式报警阀是一种常见的火灾报警设备，其工作原理是通过水流的控制来检测火灾并触发报警。
在火灾发生时，水流会通过阀门进入报警系统，从而引起报警。
本文将详细介绍湿式报警阀的工作原理及其应用。
一、水流入阀门1.1 水流入口：湿式报警阀通常安装在建造物的水管系统中，水流通过入口进入阀门。
1.2 阀门结构：阀门内部设有阀芯和阀座，当水流进入阀门时，阀芯会受到水压力的作用而打开。
1.3 水流控制：阀门内设有水流控制装置，可以根据水流的压力和流速来控制阀门的开合状态。
二、水流进入报警系统2.1 报警系统连接：阀门内的水流会通过管道连接到建造物的火灾报警系统中。
2.2 报警触发：当火灾发生时，烟雾或者温度传感器会检测到火灾信号，报警系统会接收到信号并触发阀门。
2.3 报警信号传输：报警系统会通过声音、光线或者其他方式传输报警信号，提醒人们有火灾危（wei）险。
三、阀门关闭3.1 报警信号触发：一旦报警系统接收到火灾信号并触发阀门，阀芯会关闭，阻挠水流继续进入系统。
3.2 阀门关闭速度：阀门内部设有关闭装置，可以快速关闭阀门，避免水流过多造成浪费或者损坏。
3.3 阀门稳定性：湿式报警阀的阀门结构设计稳定，可以确保在火灾发生时能够可靠关闭。
四、报警系统重置4.1 火灾处理：一旦火灾得到控制，报警系统会重置，阀门会重新打开，允许水流继续进入系统。
4.2 系统检测：报警系统会自动检测阀门状态，确保阀门恢复正常工作。
4.3 系统复位：一旦系统确认一切正常，报警系统会复位，等待下一次火灾发生时再次触发。
五、应用领域5.1 建造物：湿式报警阀广泛应用于各类建造物，如商业大厦、住宅楼等，可以及时发现火灾并进行报警。
5.2 工业厂房：工业厂房中也往往安装湿式报警阀，可以保护工厂设备和人员的安全。
5.3 公共场所：公共场所如学校、医院等也需要安装湿式报警阀，以确保火灾时能够及时报警并采取措施。
总结：湿式报警阀是一种重要的火灾报警设备，其工作原理简单而有效。
湿式报警阀工作原理及结构图湿式报警阀（Wet Pipe Alarm Valve）是防火系统中的一种关键部件，它可以在火灾发生时自动将水喷洒到火灾现场，起到灭火的作用。
因此，了解湿式报警阀的工作原理和结构图对于保障人们的生命财产安全至关重要。
一、湿式报警阀的工作原理湿式报警阀主要由阀体、主活门、活门座、减压阀、启闭机构、水流探测器和压力表等组成。
当防火系统的水泵开启时，水经管道输送到建筑物内各个火灾设施处。
在正常情况下，阀体内主活门关闭，防止水从管道进入活门座和活动火警装置等设备中。
当发生火灾时，火灾设施处的温度上升，水流探测器感应到水流增加，会向控制中心发出信号，然后控制中心通过电信号发送给湿式报警阀的启闭机构。
启闭机构收到信号后，开始将主活门打开，使管道中的水进入活门座和水流探测器等火灾设备中，实现灭火。
在湿式报警阀中，减压阀起到了很重要的作用。
由于水泵所产生的水压通常比建筑物内的水压高，如果不采取措施降压，就有可能会对建筑物设施造成不必要的损害。
因此，减压阀可以减少水的压力，确保水喷洒过程中不会对火灾设备和建筑物造成损坏。
同时，减压阀也能避免管道中的水出现外渗情况。
二、湿式报警阀的结构图1.阀体阀体是湿式报警阀的主要构件，阀体安装在建筑物的供水管道上。
阀体内部设有主活门和活门座，可以控制水流的通断。
2.主活门主活门位于阀体内部，在正常情况下处于关闭状态。
在发生火灾时，主活门会被启闭机构打开，使水流进入管道并喷洒到火灾现场以进行灭火。
3.活门座活门座紧贴主活门，在主活门开关时与之一起运动，控制水的流量。
4.减压阀减压阀用于降低水泵生产的水压，从而确保水能够均匀地喷洒到火灾现场。
5.启闭机构启闭机构是控制主活门开闭的装置，通常由电磁阀和控制中心组成。
当火灾设备处于警报状态时，控制中心会发出信号，使电磁阀启动，将主活门打开，实现水的喷洒。
6.水流探测器水流探测器监测水的流量变化，一旦感应到水流量增加，则会发出信号，通知控制中心开启湿式报警阀。
导读：压力开关是一种压力传感器，其作用是将系统的压力信号转化为电信号。
一、报警阀组成湿式报警阀组组件：湿式报警阀体、系统侧压力表、供水侧压力表、补偿器、放水测试阀(常闭)、报警控制阀(常开)、报警试验阀(常闭)、过滤器、延迟器、压力开关、水力警铃补偿器：为了应对日常准工作状态中系统侧的微渗、少量泄漏等情况，阀体通过补偿器由下腔向上腔进行少量补水，以始终维持上下腔压力水平。
报警试验阀：试验报警阀功能及警铃报警功能。
延迟器：入口与报警管路相连接，出口与压力开关连接，延迟器前应安装过滤器，当配水管道发生渗漏时，可引起阀瓣的微小开启，使水流入报警管路，由于水流较小，可从延迟器的节流孔排出而不会进入水力警铃及压力开关，避免误报警。
压力开关：压力开关是一种压力传感器，其作用是将系统的压力信号转化为电信号。
水力警铃：依靠水力进行驱动，水流进入水力警铃并形成一股高速射流，冲击水轮带动铃锤快速旋转，敲击铃盖发出声响警报。
二、检验安装调试1. 现场检验1)报警阀除应有商标、型号、规格等标志外，尚应有水流方向的永久性标志。
2)报警阀和控制阀的阀瓣及操作机构应动作灵活、无卡涩现象，阀体内应清洁、无异物堵塞。
3)水力警铃的铃锤应转动灵活、无阻滞现象;传动轴密封性能好，不得有渗漏水现象。
4)报警阀应进行渗漏试验。
试验压力应为额定工作压力的2倍，保压时间不应小于5min。
阀瓣处应无渗漏。
2. 安装要求1)报警阀组的安装应在供水管网试压、冲洗合格后进行。
2)安装时应先安装水源控制阀、报警阀，然后进行报警阀辅助管道的连接。
3)水源控制阀、报警阀与配水干管的连接，应使水流方向一致。
4)报警阀组安装的位置应符合设计要求;当设计无要求时，报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m;两侧与墙的距离不应小于0.5m;正面与墙的距离不应小于1.2m;报警阀组凸出部位之间的距离不应小于0.5m。
5)安装报警阀组的室内地面应有排水设施。
湿式报警阀工作原理湿式报警阀是一种常用于火灾报警系统中的设备，它能够检测并报警火灾发生。
本文将详细介绍湿式报警阀的工作原理。
1. 湿式报警阀的组成湿式报警阀由主阀、水流指示器、报警装置和控制阀等组成。
主阀是湿式报警阀的核心部件，它能够控制水的流动。
水流指示器用于指示水流的状态，报警装置则能够检测水流的存在并触发报警信号。
控制阀用于控制湿式报警阀的开关状态。
2. 工作原理湿式报警阀的工作原理基于水的导电性。
当火灾发生时，火源周围的温度升高，烟雾和热气会上升，触发火灾报警系统。
报警系统会向湿式报警阀发送信号，要求打开主阀。
3. 主阀的工作主阀是湿式报警阀中的关键部件，它通常处于关闭状态。
当接收到报警信号后，主阀会迅速打开，使水从供水管道进入报警系统。
此时，水流指示器会显示水流的存在。
4. 报警装置的工作报警装置通过检测水流的存在来判断火灾是否发生。
当主阀打开后，水流会通过报警装置。
报警装置会检测水流的流速和压力，如果水流超过设定的阈值，报警装置会触发报警信号，通知人们火灾的发生。
5. 控制阀的工作控制阀用于控制湿式报警阀的开关状态。
当火灾被扑灭后，报警系统会发送信号给控制阀，要求关闭主阀。
控制阀会迅速关闭主阀，停止水的流动。
6. 优点和应用湿式报警阀具有以下优点：- 反应迅速：一旦火灾发生，湿式报警阀能够迅速打开主阀，使水流进入报警系统。
- 灵敏度高：报警装置能够准确检测水流的存在，并触发报警信号。
- 可靠性强：湿式报警阀经过严格的测试和质量控制，能够在长期使用中保持高效可靠的工作状态。
湿式报警阀广泛应用于各种建筑物和场所，如商业建筑、住宅楼、工厂等。
它们能够及时发现火灾并采取措施，有效地减少火灾造成的损失。
总结：湿式报警阀是一种常用于火灾报警系统中的设备，通过检测水流的存在来判断火灾是否发生。
它由主阀、水流指示器、报警装置和控制阀等组成。
湿式报警阀具有反应迅速、灵敏度高和可靠性强等优点，广泛应用于各种建筑物和场所。
湿式报警阀工作原理湿式报警阀是一种常用于火灾报警系统中的装置，它能够及时检测到火灾并触发报警。
本文将详细介绍湿式报警阀的工作原理。
一、湿式报警阀的组成湿式报警阀由水泵、水箱、管道系统、报警阀和控制阀等组成。
其中，水泵负责将水从水箱输送到管道系统中，管道系统负责将水传输到需要保护的区域，报警阀负责检测火灾并触发报警，控制阀负责控制水的流动。
二、湿式报警阀的工作原理1. 待命状态：在待命状态下，报警阀处于关闭状态，水泵停止工作，水箱中的水保持一定水位。
2. 火灾检测：当火灾发生时，火灾探测器会发出信号，信号经过控制器处理后，控制器会发送信号给报警阀。
3. 报警阀触发：接收到信号后，报警阀会打开，这样管道系统中的水就可以流动。
4. 水流传输：水从水箱中被水泵抽取，经过管道系统流向火灾现场。
在传输过程中，水的压力会逐渐增加。
5. 灭火作用：当水到达火灾现场时，它会喷洒在火源上，通过吸热和冷却作用来灭火。
6. 报警通知：同时，报警系统会触发声光报警装置，发出警报，提醒人们有火灾发生。
7. 关闭报警阀：当火灾被扑灭后，控制器会发送信号给报警阀，让它关闭。
同时，水泵也会停止工作，水箱中的水位会恢复到待命状态。
三、湿式报警阀的优势1. 反应迅速：湿式报警阀能够快速检测到火灾并触发报警，缩短了火灾发生到报警的时间，提高了灭火效果。
2. 灭火效果好：湿式报警阀通过喷洒水来灭火，水具有良好的灭火效果，能够迅速冷却火源，有效控制火势的蔓延。
3. 适用范围广：湿式报警阀适用于各种场所，如住宅、商业建筑、工厂等，能够提供全方位的火灾保护。
4. 维护简单：湿式报警阀的维护相对简单，只需定期检查和保养，确保其正常工作。
四、湿式报警阀的应用场景湿式报警阀广泛应用于各种场所，包括但不限于以下几个方面：1. 住宅楼和公共建筑：湿式报警阀能够提供住宅楼和公共建筑的火灾保护，保障人们的生命财产安全。
2. 商业建筑和办公楼：商业建筑和办公楼通常人员密集，湿式报警阀能够及时发现火灾并触发报警，提供有效的灭火措施。
一、概述1.定义：GB50084－2001《自动喷水灭火系统设计规范》定义：湿式系统wet pipe system 由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。
2.应用范围：自动喷水灭火系统是目前世界上使用最普遍的一种固定灭火设备，主要应用于人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所。
湿式系统要求环境温度不低于4℃，且不高于70℃。
常用的场所有：工业及一般燃烧物资仓库、宾馆、商场、医院、剧院、办公楼、会议中心，特别适用于高层建筑和地下工程。
自动喷水灭火湿式系统不适用以下场所：*存有遇水发生爆炸或加速燃烧的物品的场所；*存有遇水发生剧烈化学反应或产生有毒有害物质的物品的场所；*存有洒水将导致喷溅或沸溢的液体的场所；*露天场所。
3.特点：*本系统使用环境温度4℃～70℃*本系统与其它自动喷水灭火系统系统比较，结构相对简单、实用、可靠。
*本系统具有安全可靠、灭火控火成功率高，使用期长，适用范围广、维修方便、成本低廉等优点。
4 . 认证：*本公司的产品通过ISO9001质量体系认证*本公司生产的自动喷水灭火系统湿式报警阀组满足GB5135.2－2003《自动喷水灭火系统第2部分：湿式报警阀、延迟器、水力警铃》*本公司生产的自动喷水灭火系统水流指示器满足GB5135.7-2003《自动喷水灭火系统第7部分：水流指示器》*本公司生产的自动喷水灭火系统闭式洒水喷头满足GB5135.1-2003 《自动喷水灭火系统第1部分：洒水喷头》*本公司生产的自动喷水灭火系统产品被评为“江苏名牌产品”二、系统结构及工作原理1.系统结构示意图如图2.1所示图2.1湿式系统结构示意图2系统各部件说明3系统动作原理：*伺应状态湿式报警系统由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水压力，且无水通过阀瓣组件下游系统侧任何出口流出。
在此状况下如系统侧以≤15L/min流量且水压低于0.14MPa放水时，系统不应发出报警信号。
本系统在伺应状态时，允许供水系统有微小的波动，而不致产生误报警。
*工作状态系统保护区域内的室温由于火灾或其它突发原因升高，直至闭式喷头热敏感元件玻璃球炸裂而使喷头开启喷水。
这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差）,使阀瓣打开（湿式报警阀开启），其中一路压力水通过配水立管，配水干管、配水管、配水支管流向洒水喷头，对保护区洒水灭火，水流指示器报告起火区域；另一路压力水，由报警阀的报警管路通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。
系统启动后，由供水泵向开放的喷头供水，开放喷头将供水按不低于设计规定的喷水强度均匀喷洒，实施灭火。
为了保证扑灭初期火灾的效果，喷头开放后，要求在持续喷水时间内连续喷水。
湿式系统工作原理方框图如图2.2所示。
图2.2湿式系统工作原理方框图三、系统主要组成部分1.供水部分：*消防水池或市政供水管网提供足够的水源。
*高位水箱、稳压泵或气压罐或消防泵及其控制箱，作为可靠的供水设施；*消防水泵结合器，提供与消防车等移动水源的接口。
2.系统装置部分*湿式报警阀装置部分：由湿式报警阀、供水信号蝶阀、延迟器、报警截止阀、泄放试验阀、补偿器、压力表等组成。
*报警控制部分:由压力开关、水力警铃、水流指示器、报警控制器等组成。
*管网部分:由闭式洒水喷头、配水干管、配水管、配水支管、吊架、末端试水阀、闸阀等组成。
四、主要部件技术参数1.ZSFZ系列湿式报警阀湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。
它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。
◆湿式报警阀组工作原理如图4.1所示。
伺应状态工作状态图4.1湿式报警阀组工作原理如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。
当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。
◆ZSFZ100,ZSFZ150,ZSFZ200型号说明Z-自动灭火设备，S-喷水系统，F-阀，Z-座，ZSFZ-隔板座圈型湿式报警阀，100-公称通径100mm，150-公称通径150mm，200-公称通径200m。
◆主阀结构外形图4.2湿式报警阀主阀结构主要连接尺寸主要参数主要部件材料◆水力摩阻曲线◆安装调试*湿式报警阀应该安装在便于观察和易于接近的地方，周围要留出必需的维修空间。
*安装之前要冲洗供水管路，使其内部清洁无污物。
*拆开包装，检查湿式报警阀的法兰结合处是否有磕碰，密封是否完好，阀瓣动作是否灵活无阻滞现象。
如出现以上损坏应及时更换或排除故障。
*安装时湿式报警阀箭头向上或水流向系统管网的方向。
*为便于观察报警管路的状况，最好将其排水通过一个敞开的口或安装成能看到排水状况的形式。
◆试验操作安装后及定期检查时应进行以下试验：*报警试验：打开自动喷水系统管路末端的末端泄放试验阀（DN25球阀，图2.1件X9），打开此阀即有水流出，水力警铃、压力开关及水流指示器都将发出报警信号。
*供水管路试验：关闭报警管路上报警截止阀（DN20球阀，图2.1件4），打开泄放试验阀（DN25球阀，图2.1件5），若有大量的水流出，表明供水管路畅通，否则应检查并排除堵塞。
检查完毕应立刻打开报警截止阀（DN20球阀，图2.1件4），使系统处于伺应状态。
◆维修保养报警阀及其附件应每两年检查和试验一次，以保证其能安全可靠地进行工作。
*检查阀座的环形槽和小孔，不允许积存泥沙和污物，必要时进行清洗。
阀座密封面应平整，无碰伤和压痕，必要时应修理或更换。
*若有水不断从延迟器排水口流出，表明阀瓣密封不严，应检修。
*检查延迟器的漏水接头，必要时进行清洗，使其畅通。
*检查水力警铃传动件的灵活性，确保其运动无阻碍。
*检查过滤器，必要时进行清洗。
2.ZSPY延迟器延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。
◆结构外形图4.3延迟器结构◆功能特点*最大工作压力：1.6MPa；*报警停止后，延迟器内水排空时间≤5min；*报警延迟时间5～90s；*当湿式报警阀因压力波动瞬时开放时，水首先进入延迟器，这时由于进入延迟器的水量很少，会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关，从而起到防止误报警的作用。
◆维修保养*延迟器在使用中一般不会有故障，但若有脏物进入水源或管道内，积聚在延迟器内就会破坏延迟器的正常工作。
因此建议对延迟器定期进行检查，防止延迟器的孔有异物堵塞。
3.ZSJY1.6型压力开关压力开关安装在延迟器上部，将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。
◆结构外形图4.4压力开关外形◆接线图图4.5压力开关结线图◆功能特点*执行标准：GA29-92；*最大工作压力：1.6MPa；*动作压力范围：0.05-1.6MPa；*安装方式：垂直安装；*开关触点容量：DC24V 3A。
◆安装调试*本压力开关必须直立安装（连接螺纹朝下）；*本压力开关仅供室内使用，不推荐用于室外；*压力开关安装完毕后应检查其动作可靠性，根据GB50084等相关标准或主管部门要求定期检查（本公司推荐每三个月试验一次，或更频繁）。
4.ZSJL200水力警铃水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。
它安装在延迟器的上部。
当喷头开启时，系统侧排水口放水后5～90s内，水力警铃开始工作。
◆结构外形图4.6水力警铃结构◆功能特点*最大工作压力：1.6MPa；*驱动压力：≥0.05MPa；*警铃喷嘴进口压力为0.05MPa时，平均响度值不低于70dB(A)；*警铃喷嘴进口压力≥0.2MPa时，距铃3m外的响度平均值≥85dB(A)。
◆试验操作打开湿式报警阀管路中的报警试验阀，或打开设置在喷淋管路系统末端的试验装置对水力警铃进行试验。
◆工程设计要求*所有自动喷淋系统均应安装水力警铃；*进入水力警铃的水流应经过滤，以防堵塞，过滤器可安装在湿式报警阀旁侧报警管路上。
◆维修保养每季度都应对水力警铃进行一次检查：*开动警铃检查一下它的声音是否响亮，任何故障都应立即排除。
*清理报警管路上的过滤器。
*拆下铃壳，彻底清除脏物和泥沙，依次重新将铃壳与垫片安装起来。
*拆下水轮上的漏水接头，清洗其中集聚的污物。
5.补偿器安装在湿式报警阀阀体侧的一种辅助部件，其功能是最大限度地减少因水源压力波动或冲击而造成的误报警。
◆结构外形图4.7补偿器结构◆功能特点*最大工作压力：1.6MPa；*动作压差：0.3MPa。
◆维修保养*补偿器至少每半年检查一次，检查其是否单向密封，若不密封，清洗密封表面清除污垢，或更换已损伤的密封垫。
注意：清洗时不得采用对橡胶有损害的化学清洗剂；更换时应换上由本公司提供的相同型号的密封垫，以防发生密封问题。
五、系统安装调试※自动喷水灭火湿式系统的安装应符合GB50261-2005《自动喷水灭火系统施工及验收规范》的要求。
※湿式报警阀、水流指示器、排气阀、喷头安装应在系统管网试压、冲洗合格后进行。
※管网安装完毕后，应对其进行强度试验、严密性试验和冲洗。
※湿式报警阀安装：如附图，将水力警铃、压力开关的接口螺纹缠绕少量密封带（注：进水口严禁有密封带，以防堵塞），按图式位置拧入相应管道中；将压力表密封垫按图示位置放入压力表接头中，然后将压力表拧入压力表接头。
报警阀组安装的位置应符合设计要求；当设计无要求时，报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m；正面与墙的距离不应小于1.2m。
※每套自动喷水灭火湿式系统配备一件警示牌，该警示牌挂在湿式报警阀补偿管处，放在正面明显的地方。
※试水过后，应清除阀体内麻丝等杂物。
※当报警阀装置部分，供水部分，管网部分报警控制部分，以及电路等全部装配、连接完毕，管网经冲洗、水压密封性能试验（在1.6MPa不渗漏）合格，而且喷头拧紧并经水压试验合格,在管网密闭不与大气相通，并且室内尚未装饰前调试工作可开始。
注：参考系统示意图※系统充水*关闭下列阀门：供水信号蝶阀（2），报警截止阀（4），泄放试验阀（5），末端泄放试验阀（X9），闸阀（S6）*打开下列阀门：区域闸阀（X3），闸阀（S4）*打开水箱闸阀向水管供水（S10）*逐步打开供水控制阀（2），向系统管网缓慢供水。
