三河尖煤矿井下图牌板技术规范(增补版2)

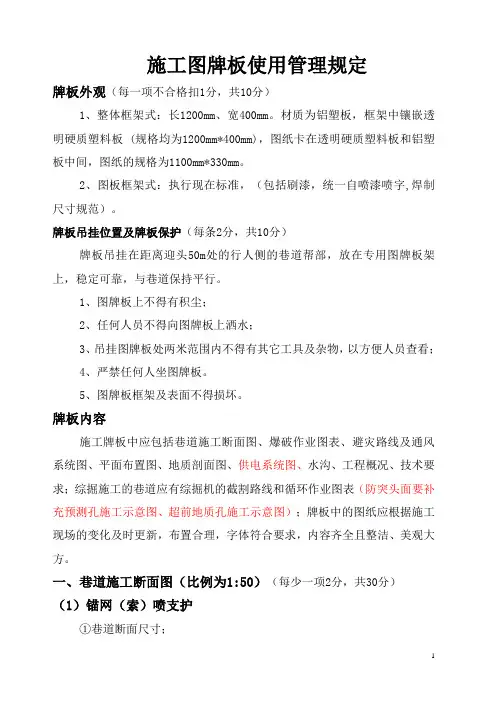

施工图牌板使用管理规定牌板外观（每一项不合格扣1分，共10分）1、整体框架式：长1200mm、宽400mm。

材质为铝塑板，框架中镶嵌透明硬质塑料板 (规格均为1200mm*400mm)，图纸卡在透明硬质塑料板和铝塑板中间，图纸的规格为1100mm*330mm。

2、图板框架式：执行现在标准，（包括刷漆，统一自喷漆喷字,焊制尺寸规范）。

牌板吊挂位置及牌板保护（每条2分，共10分）牌板吊挂在距离迎头50m处的行人侧的巷道帮部，放在专用图牌板架上，稳定可靠，与巷道保持平行。

1、图牌板上不得有积尘；2、任何人员不得向图牌板上洒水；3、吊挂图牌板处两米范围内不得有其它工具及杂物，以方便人员查看；4、严禁任何人坐图牌板。

5、图牌板框架及表面不得损坏。

牌板内容施工牌板中应包括巷道施工断面图、爆破作业图表、避灾路线及通风系统图、平面布置图、地质剖面图、供电系统图、水沟、工程概况、技术要求；综掘施工的巷道应有综掘机的截割路线和循环作业图表（防突头面要补充预测孔施工示意图、超前地质孔施工示意图）；牌板中的图纸应根据施工现场的变化及时更新，布置合理，字体符合要求，内容齐全且整洁、美观大方。

一、巷道施工断面图（比例为1:50）（每少一项2分，共30分）（1）锚网（索）喷支护①巷道断面尺寸；②锚杆及锚索的规格、间排距；③喷层的厚度；④施工中、腰线（激光指向的必须将激光点距拱顶、底板数据标明）；⑤轨中、皮带机中与巷中的位置关系，皮带机宽度、链板机宽度；⑥风筒、管线吊挂的位置，风筒、管路严格按照1：50比例作图；⑦水沟；⑧电缆钩⑨风筒、管线规格、吊挂的位置，风筒、管路严格按照1：50比例作图，标注不得在风筒内（2）架U型棚支护①腰帮、过顶的材料及规格；②卡缆间距、搭接长度；③施工中、腰线（激光指向的必须将激光点距拱顶、底板数据标明）；④轨中、皮带中与巷中的位置关系，皮带机宽度、链板机宽度；⑤风筒、管线规格、吊挂的位置，风筒、管路严格按照1：50比例作图，标注不得在风筒内⑥水沟；⑦电缆钩规格、安装高度要按现场实际标明（3）掘注一体化施工要有锚注断面图，标明锚注参数及注浆锚杆位置关系。

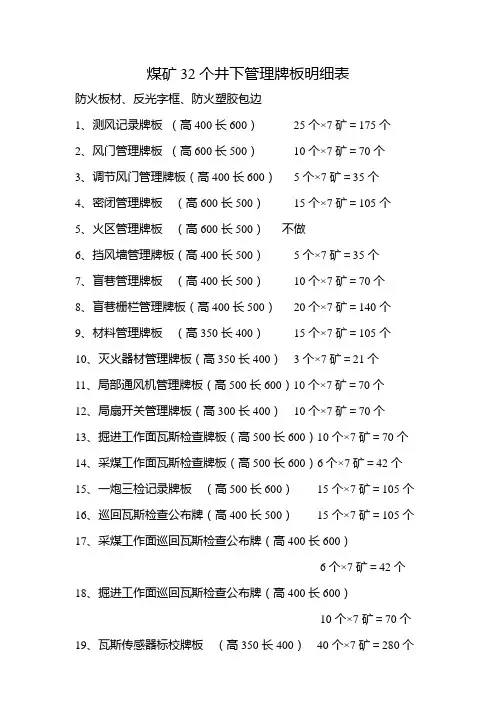

煤矿32个井下管理牌板明细表防火板材、反光字框、防火塑胶包边1、测风记录牌板（高400长600）25个×7矿＝175个2、风门管理牌板（高600长500）10个×7矿＝70个3、调节风门管理牌板（高400长600）5个×7矿＝35个4、密闭管理牌板（高600长500）15个×7矿＝105个5、火区管理牌板（高600长500）不做6、挡风墙管理牌板（高400长500）5个×7矿＝35个7、盲巷管理牌板（高400长500）10个×7矿＝70个8、盲巷栅栏管理牌板（高400长500）20个×7矿＝140个9、材料管理牌板（高350长400）15个×7矿＝105个10、灭火器材管理牌板（高350长400）3个×7矿＝21个11、局部通风机管理牌板（高500长600）10个×7矿＝70个12、局扇开关管理牌板（高300长400）10个×7矿＝70个13、掘进工作面瓦斯检查牌板（高500长600）10个×7矿＝70个14、采煤工作面瓦斯检查牌板（高500长600）6个×7矿＝42个15、一炮三检记录牌板（高500长600）15个×7矿＝105个16、巡回瓦斯检查公布牌（高400长500）15个×7矿＝105个17、采煤工作面巡回瓦斯检查公布牌（高400长600）6个×7矿＝42个18、掘进工作面巡回瓦斯检查公布牌（高400长600）10个×7矿＝70个19、瓦斯传感器标校牌板（高350长400）40个×7矿＝280个20、瓦斯监测设备管理牌板（高350长400）10个×7矿＝70个21、瓦斯断电仪标志说明牌（高350长400）10个×7矿＝70个21-2、瓦斯断电仪标志说明牌（高350长400）10个×7矿＝70个22、矿级领导入井带班公示牌（高500长600）2个×7矿＝14个23、水文观测站管理牌板（高400长500）3个×7矿＝21个24、探放水作业管理牌板（高500长600）3个×7矿＝21个25、排（抽）水作业管理牌板（高500长600）3个×7矿＝21个26、隔爆水袋管理牌板（高300长400）5个×2矿＝10个27、突出预测预报作业管理牌板（高700长800）3个×2矿＝6个28、瓦斯抽放观测管理牌板（高400长500）30个×2矿＝60个29、局部防突管理牌板（高500长600）3个×2矿＝6个30、区域防突管理牌板（高500长600）3个×2矿＝6个31、工作面防突施工管理牌板（高600长800）3个×2矿＝6个。

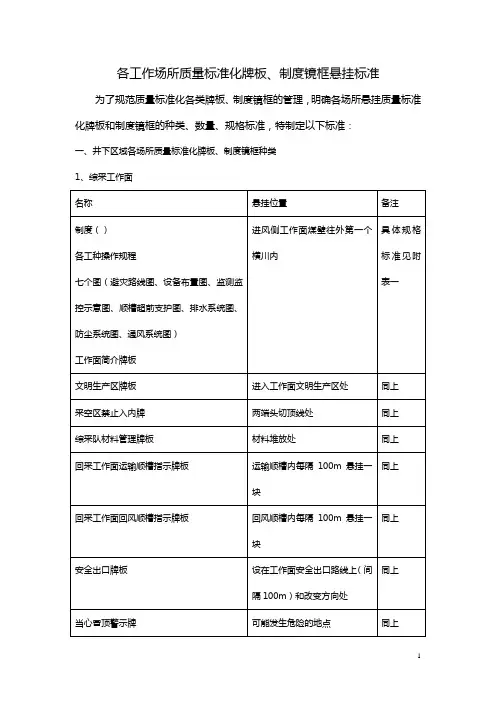

各工作场所质量标准化牌板、制度镜框悬挂标准为了规范质量标准化各类牌板、制度镜框的管理，明确各场所悬挂质量标准化牌板和制度镜框的种类、数量、规格标准，特制定以下标准：
一、井下区域各场所质量标准化牌板、制度镜框种类
1、综采工作面
2、掘进工作面
3、中央（采区）变电所
4、临时变配点
5、采区水仓
6、中央水泵房
7、皮带输送机
8、刮板输送机
9、避灾路线
10、辅助运输线路
10、各类通风牌板
11、洗车硐室
12、消防材料库
13、井下调度值班室（急救站）
14、、井下炸药库
15、行人斜井
16、材料提升斜井
17、主斜井
18、各类管路、电缆
19、通风队施工区域
20、生产准备队施工区域
21、抽放队钻场区域
22、其它牌板
23、吊装站
二、地面区域各场所质量标准化牌板、制度镜框种类
1、矿灯房
2、主绞车房
3、锅炉房
4、35KV变电站
5、瓦斯泵站
6、主扇风机房
7、开闭所
8、地面材料堆放点
9、架空线路
10、空压机房
11、机修车间
12、地面火药库。

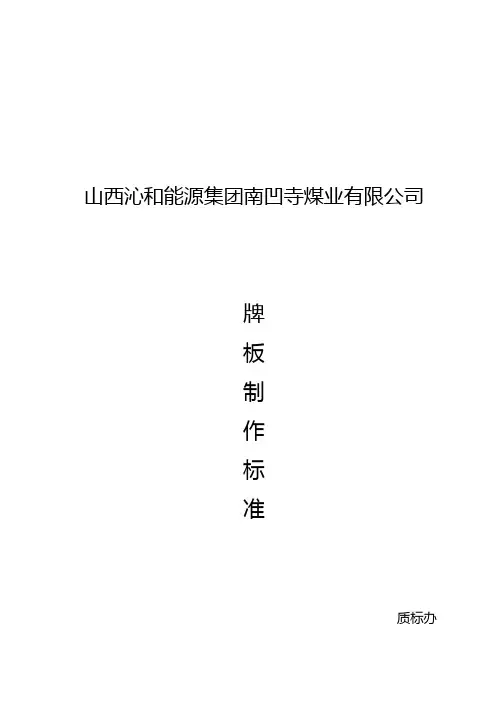

山西沁和能源集团南凹寺煤业有限公司牌板制作标准质标办技术参数牌和设备包机牌规格为：600×400mm,不锈钢边框，白底，表格边框为红色，标题为红色字，内容为黑色字。

规格：150×120mm 规格：300×200mm 白底，蓝色椭圆框，红字 白底、蓝框、红字单体柱编号牌规格：105×70mm ，进风巷为白底蓝字，回风巷为白底红字。

压风管路编号牌 防尘管路编号牌规格：100×60mm 规格：100×60mm 白底，蓝色椭圆框，蓝字白底，蓝色椭圆框，红字排水管路编号牌 防尘管路指向牌规格：100×60mm 绿底、红色椭圆框，红字规格：120×90mm白底、红箭头（左右向），白字压风管路指向牌排水管路指向牌规格：600×400mm。

黑底白字，不锈钢边框钻场管理牌规格：600×400mm。

黑底白字钻孔管理牌放水器管理牌规格：200×150mm 。

白底 栅栏警示牌250×150mm ，红底规格：600×400mm，黑底白字，可开启金属框局部通风机用途标识牌规格：200×150mm，白底红字机电科牌板架空乘人装置制度牌板规格：800×600mm 。

白底、红标题、黑字，绿（蓝）框，金属边框设备入井检验合格证 机电设备管理牌规格：105×60mm （50×25mm ） 规格：80×50mm 白底，红字，纸质材料白底，红字电缆指向牌规格：140×70mm （70×规格：500×350mm，白底红字，金属边框。

设备名称牌规格：170×65mm，白底、红框、黑字，用于中变内设备的名称牌。

开关操作警示牌规格：500×350mm，白底红字，蓝框，金属边框。

安全警示牌（巷道顶梁下悬挂）探放水点指示牌规格：120×90mm。

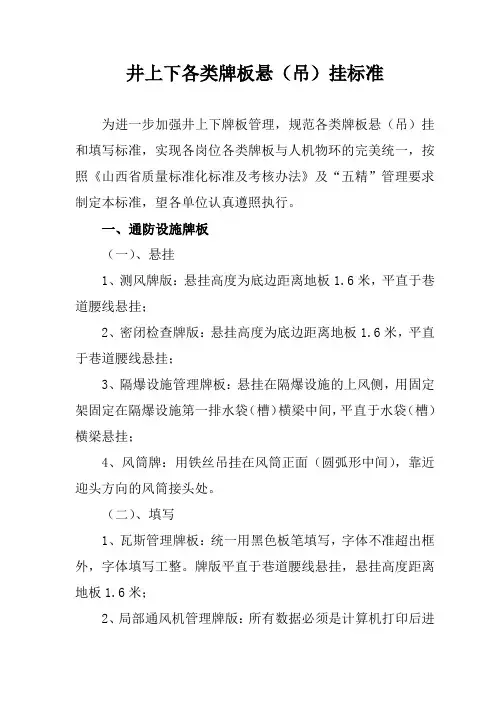

井上下各类牌板悬（吊）挂标准为进一步加强井上下牌板管理，规范各类牌板悬（吊）挂和填写标准，实现各岗位各类牌板与人机物环的完美统一，按照《山西省质量标准化标准及考核办法》及“五精”管理要求制定本标准，望各单位认真遵照执行。

一、通防设施牌板（一）、悬挂1、测风牌版：悬挂高度为底边距离地板1.6米，平直于巷道腰线悬挂；2、密闭检查牌版：悬挂高度为底边距离地板1.6米，平直于巷道腰线悬挂；3、隔爆设施管理牌板：悬挂在隔爆设施的上风侧，用固定架固定在隔爆设施第一排水袋（槽）横梁中间，平直于水袋（槽）横梁悬挂；4、风筒牌：用铁丝吊挂在风筒正面（圆弧形中间），靠近迎头方向的风筒接头处。

（二）、填写1、瓦斯管理牌板：统一用黑色板笔填写，字体不准超出框外，字体填写工整。

牌版平直于巷道腰线悬挂，悬挂高度距离地板1.6米；2、局部通风机管理牌版：所有数据必须是计算机打印后进行压膜，黑色宋体、字体高度 2.5cm；兼职司机姓名要求是计算机打印后进行压膜，黑色宋体字、字高4cm；3、测风牌板：所有数据必须用用黑色板笔工整填写，字体不准超出框外；4、密闭检查牌版：每周检查数据必须用黑色板笔填写，字体不准超出框外，字体填写工整；其他数据必须用计算机打印后进行压膜，黑色宋体、字体高度2.5cm；5、风门管理牌板：所有数据必须用计算机打印后压膜，黑色宋体字、字高2.5cm；6、隔爆设施管理牌板：所有数据必须用计算机打印后进行压膜，黑色宋体、字体高度 2.5cm；负责人姓名必须用计算机打印后压膜，打印字体为黑色宋体字，字高4cm。

二、机电设备及场所牌板1、各类牌板应设置悬挂在设备及场所的醒目位置，使操作人员方便了解其内容；2、牌板悬挂的高度，应尽量与人眼的视线高度相一致。

牌板的平面与视线夹角应接近90度，底边悬挂高度为距离地板1.6～1.8米。

悬挂牌板统一采用水泥钢钉或膨胀螺栓固定，机房内可先把宽40毫米、厚30毫米、长度与牌板一齐的木板钉在墙壁上，再将牌板悬挂在木板上。

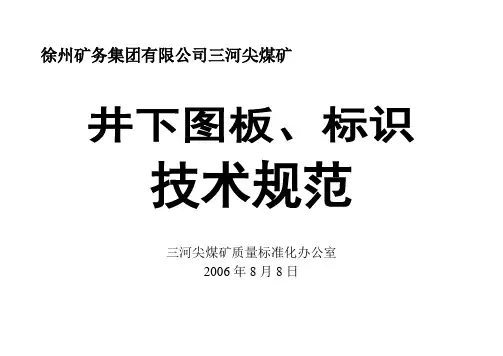

三河尖煤矿井下图牌板技术规范(增补版2)徐州矿务集团有限公司三河尖煤矿井下图板、标识技术规范三河尖煤矿质量标准化办公室2006年8月8日三河尖煤矿井下图板、标识技术规范编号名称图板示例/尺寸材质安装要求说明1-1 两道走向长度标识牌1、基板：4mm厚硬质塑料板；2、表面：反光即时贴，双面贴。

1、两道从停采线开始标识，每50m一块；2、采用12#渡锌铁丝两角吊挂在巷道顶部中间，表面朝向与巷道方向一致；3、吊挂端正，高度（距巷道顶板）一致，走向成线。

由作业单位提供两道长度。

1-2 两道地质测量点标识牌1、基板：5mm厚有机玻璃板；2、表面：1、在两道导线点处吊挂；2、采用12#渡锌铁丝两角固定，安装在巷道由地测科提供两道导线点编号。

巷道里程牌1500m40025导线点运16120912编号 名称 图板示例/尺寸材 质 安装要求 说 明反光即时贴，单面贴。

靠工作面一帮； 3、吊挂端正，高度（距巷道顶板）一致。

1-3避灾路线 标识牌1、基板：4mm 厚硬质塑料板；2、表面：反光即时贴，单面贴。

1、工作面两道及采区巷道，每100m 巷道长度及巷道分岔转弯处安装1块； 2、采用12#渡锌铁丝四角固定，统一安装在巷道某一帮；3、固定端正，高度（距巷道底板）一致。

1、由作业单位按避灾类别、方向（箭头朝向）提供牌板数目；2、小尺寸用于采掘工作面和采区巷道，大尺寸用于矿井主要系统巷道。

600（400）300（200）火灾、瓦斯、煤尘事故避灾路线火灾、瓦斯、煤尘事故 避灾路线 火灾、瓦斯、煤尘事故避灾路线水灾事故避灾路线火灾、瓦斯、煤尘事故 避灾路线 水灾事故 避灾路线编号名称图板示例/尺寸材质安装要求说明1-4 排水点标志1、基板：4mm厚硬质塑料板；2、表面：反光即时贴，双面贴。

1、安装在巷道排水点；2、采用12#渡锌铁丝两角吊挂，安装在巷道顶部靠水仓一侧，表面朝向与巷道方向一致；3、吊挂端正，高度一致。

由作业单位提供排水点数目。

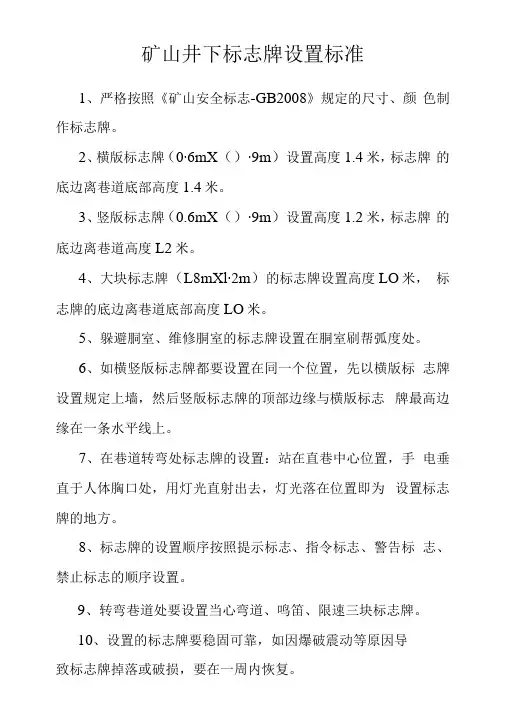

矿山井下标志牌设置标准
1、严格按照《矿山安全标志-GB2008》规定的尺寸、颜色制作标志牌。

2、横版标志牌（0∙6mX（）∙9m）设置高度1.4米，标志牌的底边离巷道底部高度1.4米。

3、竖版标志牌（0.6mX（）∙9m）设置高度1.2米，标志牌的底边离巷道高度L2米。

4、大块标志牌（L8mXl∙2m）的标志牌设置高度LO米，标志牌的底边离巷道底部高度LO米。

5、躲避胴室、维修胴室的标志牌设置在胴室刷帮弧度处。

6、如横竖版标志牌都要设置在同一个位置，先以横版标志牌设置规定上墙，然后竖版标志牌的顶部边缘与横版标志牌最高边缘在一条水平线上。

7、在巷道转弯处标志牌的设置：站在直巷中心位置，手电垂直于人体胸口处，用灯光直射出去，灯光落在位置即为设置标志牌的地方。

8、标志牌的设置顺序按照提示标志、指令标志、警告标志、禁止标志的顺序设置。

9、转弯巷道处要设置当心弯道、鸣笛、限速三块标志牌。

10、设置的标志牌要稳固可靠，如因爆破震动等原因导
致标志牌掉落或破损，要在一周内恢复。

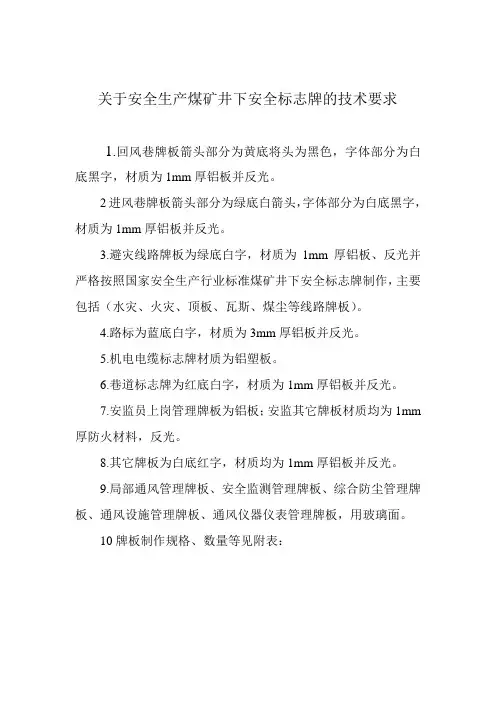

关于安全生产煤矿井下安全标志牌的技术要求
1.回风巷牌板箭头部分为黄底将头为黑色，字体部分为白底黑字，材质为1mm厚铝板并反光。

2进风巷牌板箭头部分为绿底白箭头，字体部分为白底黑字，材质为1mm厚铝板并反光。

3.避灾线路牌板为绿底白字，材质为1mm厚铝板、反光并严格按照国家安全生产行业标准煤矿井下安全标志牌制作，主要包括（水灾、火灾、顶板、瓦斯、煤尘等线路牌板）。

4.路标为蓝底白字，材质为3mm厚铝板并反光。

5.机电电缆标志牌材质为铝塑板。

6.巷道标志牌为红底白字，材质为1mm厚铝板并反光。

7.安监员上岗管理牌板为铝板；安监其它牌板材质均为1mm 厚防火材料，反光。

8.其它牌板为白底红字，材质均为1mm厚铝板并反光。

9.局部通风管理牌板、安全监测管理牌板、综合防尘管理牌板、通风设施管理牌板、通风仪器仪表管理牌板，用玻璃面。

10牌板制作规格、数量等见附表：
关于安全生产煤矿井下安全标志牌的技术要求。

井下各类图、牌板管理制度为进一步加强井下各类图、牌板的管理，规范各类图、牌板的制作、悬挂及日常管理工作，实现井下图、牌板管理的精细化，进一步提高我矿现场管理水平，特制定以下管理制度，望各单位遵照执行：一、牌板制作的申请1、提出申请。

（1）由相关科、队提出申请，并填写申请单，申请单内容包括：牌板名称、规格、字体、字号、使用地点及数量；（2）科、队负责人签字审核；（3）分管领导签字把关。

2、牌板使用单位必须按照规定的标准尺寸提出申请进行加工制作，并出具相关书面申请单。

二、牌板规格标准牌板高度规定为30cm、40cm、60cm、90cm四种尺寸。

宽度可根据牌板类型不同适当调整，如标语牌板等。

常用的牌板规格为：（1）40cm*30cm；（2）60cm*40cm；（3）90cm*60cm；(4) 60cm*90cm（5）120cm*90cm (规格均为：宽×高)。

（具体规格尺寸、板材和边框等详见附表）三、牌板内容1、井下牌板标题左上角全部为煤矿图标；2、牌板总体色调设计为白底红字；3、警示牌板、标语统一为红底白字；4、管理制度、岗位责任制、操作规程、各类施工图纸需加设背景，背景颜色统一为淡蓝色；5、管理牌板的责任单位、责任人必须明确，要求做到定期检查；6、图牌板中的内容和图纸应根据施工现场的变化及时更新，布局合理，字体符合要求，内容齐全。

四、牌板悬挂1、牌板悬挂要求横平竖直，高度统一为上沿边距底板1.5米；如需调整，可根据巷道顶、底板确定牌板悬挂具体位置，高度要适合填写、认读、检查等要求；2、同一规格的牌板尽量集中悬挂，上、下沿边保持一条线；3、巷道内多个牌板悬挂时，若集中悬挂的牌版大小不一致，以上沿边保持一条线，从大到小依次排列整齐；4、所有牌板悬挂要在统一垂直面上，要求上下端对齐，确保美观、大方、实用，并要抬头就见、便于观看；5、锚喷支护巷道用水泥钉或膨胀螺丝固定，锚网支护巷道要保证帮部网片平整，用铁丝或扎带固定牢固；6、牌板悬挂位置不得影响行人、运输或其他工作，不得吊挂在电缆钩上，牌板前不得有遮挡物如管、线、设备等。

井下各类标志牌板管理规定井下机电牌板管理制度为做好井下标准化建设、落实文明施工的要求，规范井下机电牌板，现做如下规定，望各队组遵照执行。

一、井下牌板管理规定1、牌板上平面高度根据巷道尺寸确定牌板悬挂具体位置，要求牌板吊挂在同一垂直面上，上下端对齐，确保美观、大方、实用，不影响其他工作。

2、巷道内牌板悬挂：将一根4分钢管或废弃锚杆平行悬挂，再将牌板悬挂在钢管或锚杆上。

3、卫生、完整要求：牌板的卫生要求干净，没有积尘，没有涂痕，字迹清晰，要保持完整。

4、设备在井下移动后，相应的牌板要随着设备移动，要确保牌板在其设备附近。

5、牌板设计、加工、发放由安监科、综合办公室、机电科负责，使用单位负责牌板的申请、悬挂及日常管理。

6、下井设备应提前制作相应管理牌板，若因牌板制作滞后、发放不及时等造成被处罚的由机电科负责。

7、各单位使用的牌板发现有损坏、丢失等以后应立即向机电科或安监科提出更换牌板，若未提出而受到处罚的由使用单位负责。

8、各使用牌板单位要爱护牌板，对随意损坏的牌板制作费用由使用单位承担。

9、安监科要对井下牌板悬挂情况井下监督管理，发现问题后及时提出，机电科或使用单位要对安安监科发现的问题及时整改。

10、为便于牌板管理制度的落实，相关单位应指定负责人进行牌板管理。

二、井下牌板规范1、材料码放牌板1.1牌板意义：规范材料管理，加强材料管理人员的责任感，便于工作人员找到所需材料。

1.2牌板数量：根据工作面材料种类划分，每一种材料配备一块物料管理牌板。

1.3牌板规格: 外框规格为：400mmx300mm；牌板颜色：白底、蓝字，带不锈钢边框。

1.4牌板的吊挂位置：将材料管理牌板悬挂于相应物料上方，所有牌板必须挂在一个水平上，上下左右对齐。

1.5牌板内容为：材料管理牌板、材料名称、材料规格、管理单位、管理负责人。

2、操作规程、管理牌板2.1牌板的意义：指导操作人员正常操作设备，了解设备性能参数，加强设备管理者的责任感，出现问题时有人负责。

井下各类标志牌板管理规定矿属各单位：为加快精品工程的创建进度，落实“神华宁煤集团精品工程现场推进会”的要求，规范井下各类牌板，现做如下规定，望各单位遵照执行。

0、牌板要求：0.1、吊挂要求：0.1.1、牌板上平面高度根据巷道尺寸确定牌板悬挂具体位置，要求牌板吊挂在同一垂直面上，上下端对齐，确保美观、大方、实用，不影响其他工作。

0.1.2、煤巷帮部牌板采用两条小宠物链将一根4分钢管平行悬挂，再将牌板固定在钢管上。

0.1.3、岩巷帮部牌板要求采用射钉或道钉钉挂在巷道帮上，上平面对齐。

0.1.4、巷道顶部牌板采用两根宠物链平行将牌板悬挂在巷道中间，不影响行人、设备运行等。

0.2、卫生、完整要求：牌板的卫生要求干净，没有积尘，没有涂痕，字迹清晰，要保持完整。

0.3、牌板设计、加工、审批、发放由安监处、生产科、动力科、通风科、物资部负责，使用单位负责内容的提供、牌板的运算和安装、吊挂。

0.4、各单位使用的牌板必须提前一个月向安监处提交使用计划，由安监处统一按照样本向供销部提交计划，区队不再私自采购和制作。

0.5、其他小型即时贴等编号牌由区队材料费自行承担。

1、采掘工作面及巷道的牌板1.1、风机两巷顶部宣传牌板1.1.1数量：按照每100米一块计算，根据巷道实际长度计算出牌板数量。

1.1.2牌板规格及材料:外框规格为：1800mm×600mm，材料为不锈钢外框；内容材料为反光喷绘布，底色根据用途自行确定，字体两行成一行布置。

1.1.3牌板的吊挂位置：采用两根宠物链平行将牌板悬挂在巷道中间，不影响行人、设备运行等。

1.1.4牌板内容为：安全生产宣传资料如：“安全就是责任，责任重于泰山”的安全第一的理念尊重客观规律的安全风险理念激励和约束机制相结合的安全理念“大处着眼，小处着手，防微杜渐”的安全防范理念“抓两头，带中间，整体推进，螺旋递进”安全管理理念管人、管事、管思想相结合的齐抓共管理念如覆薄冰，如临深渊的危机、忧患理念不断提高管理水平和管理境界，超越安全抓安全的理念等等。

井下标准化牌板管理规定[1][1]
标准化图牌板管理规定
为规范井下各种标准化牌板管理，加强回收复用，杜绝丢失浪费，经研究，特制定本管理规定。

一、管理责任主体
1、基层单位：
①根据现场实际和标准化管理要求提交标准化图牌板需求计划；
②按标准要求吊挂图牌板；
③所有标准化图牌板建立电子版管理档案并报供应科备案；
④及时回收多余图牌板并妥善保管；
⑤废旧牌板如数上交供应科。

2、供应科：
①按单位分头面、类别建立电子管理档案，报企业管理科备案；
②对单位损坏、丢失标准化牌板按原值5倍进行处罚；
③废旧牌板组织鉴定报废处理。

3、质标办：
①根据现场实际结合标准化要求对单位各类标准化图牌板规格、尺寸、内容审核把关；
②新增头面，会同供应科联合审批单位图牌板需求计划；
③负责现场规范管理。

4、纪委：
①建立单位标准化图牌板使用资金台帐；
②按规定审批备用金。

5、企管科：
①监督各职能部门行使管理权；
②对各单位确需增补各类标准化图牌板，资金超出备用金部分审核把关。

二、标准化管理牌板资金来源
原则上井上下各类标准化图牌板资金出备用金。

三、管理规定
1、单位制作各类标准化图牌板必须先做计划，报安全监察科质标办、
供应科联合审批后方可制作，否则纪委不予审核，并对单位党政主管各罚款200元。

2、基层单位、供应科不按规定建立管理档案，每次对党政主管、责任人各罚款200元。

张双楼煤矿
2009-1-18。

附件一井下各专业各类标识牌板使用标准一、通用部分1、巷道距离标识说明：材质：铝制、双面、反光。

样式：白底、红字、红框。

字体：仿宋体加粗。

安装要求：通过牌板顶部两圆孔进行横向吊挂，沿巷道由外向里吊挂，吊挂位置统一，高度要一致。

2、材料标志牌说明：材质：铝板、单面、反光。

样式：白底、红字、白边。

字体：仿宋字体加粗。

填写要求：黑色粗彩笔填写。

安装要求：在牌板上沿正中位置打Ф8mm螺丝孔，螺丝尾部挂50mm×20mm铁片用于吊挂牌板。

其它要求：同类材料堆放不得超过2处；“状态”一栏填写“备用”或“回收”。

二、采煤专业各类标识牌板：（一）制度牌板、大样图板：⑴制度牌板：①现场交接班制度②事故分析追查制度③机电设备管理制度④设备巡回检查制度⑤设备定期检修制度⑥设备包机制度⑦机电干部上岗查岗制度⑧油脂管理制度⑵大样图板：①工作面巷道布置示意图（工作面相对位置及巷道布置方式）；②工作面支护及两巷超前支护示意图（附最大、最小控顶距剖面图）；③正规循环作业图标及经济技术指标表；④供电系统图；⑤工作面机电设备布置图；⑥通风机避灾路线图（通风路线、水、火、瓦斯的避灾路线）；⑦安全监测监控图；⑧生产系统图（运输、排水、通风）。

悬挂标准：⑴制度牌板和大样图板要统一挂在进风巷（两进一回时挂在进风巷）巷口以里50米范围内，悬挂位置便于职工观看。

⑵用角铁将图牌板上下端固定，排成一平面。

⑶吊挂顺序由外向里分别是：制度牌板（①→⑧）→大样图板（①→⑧）。

（二）其它牌板①架号示意图②单体柱编号示意图图牌板样式⑴制度牌板、大样图板说明：样式：白底、红字。

字体：仿宋体。

⑵临时牌板说明：每4张插图排在一整张大纸（800*600mm）上，到技术部用工程图打印机出图，用胶带纸粘贴在图版上。

样式：白底黑字。

字体：仿宋字体。

⑶架牌号示意图说明：材质：铝板、双面、反光。

样式：底色为天蓝色，字为白色。

字体：仿宋体加粗。

安装要求：支架编号由机头向机尾依次排列，双面印号，吊挂时通过上端中部圆孔固定，面向机头、机尾，吊挂在支架顶梁上成一条直线。

一、井口设置牌版公告栏规定图形、文字依据GBZ158(一)井口牌版①领导包保②安全承诺③警示标识与警示说明④⑤规章制度与操作规程。

山西省各类煤矿领导包保挂牌。

宽1300mm、高800mm。

1矿长安全承诺。

安全生产标准化基本要求及评分方法总则公布事故隐患举报电话。

安全生产标准化基本要求及评分方法事故隐患排查专业职业病危害防治警示标识与警示说明。

总局73号令第十五条职业病危害防治的规章制度、操作规程。

总局73号令第十五条副立井最大提升载荷与最大提升载荷差。

煤矿安全规程393条斜巷车场悬挂最大提升车辆数及最大提升载荷数的明确标识。

安全生产标准化基本要求及评分方法运输专业(二)井口设置公告栏(定期更换内容)①检测结果②风险管控③事故隐患④事故隐患举报奖励制度与举报电话⑤带班领导与上月情况职业病危害因素检测结果。

煤矿安全规程第638条,总局73号令第十五条重大安全风险、管控责任人与主要管控措施。

安全生产标准化基本要求及评分方法风险管控专业通报事故隐患分布、治理进展情况。

安全生产标准化基本要求及评分方法事故隐患排查专业公示重大事故隐患的地点、主要内容、治理时限、责任人、停产停工范围。

安全生产标准化基本要求及评分方法事故隐患排查专业煤矿领导带班下井姓名在井口明显位置公示。

总局33号令第7条煤矿领导每月带班下井工作计划的完成情况在煤矿公示栏公示。

总局33号令第7条在井口设置牌板,真实标明核定入井人数与实际入井人数。

晋煤劳发[2017]69号(三)依据1、煤矿安全规程第三百九十三条立井提升容器与载荷,必须符合下列要求:(三)罐笼与箕斗的最大提升载荷与最大提升载荷差,应在井口公布,严禁超载与超最大载荷差运行。

第六百三十八条煤矿企业应当每年进行一次作业场所职业病危害因素检测,每3年进行一次职业病危害现状评价。

检测、评价结果存入煤矿企业职业卫生档案,定期向从业人员公布。

2、职业病防治法第二十四条产生职业病危害的用人单位,应当在醒目位置设置公告栏,公布有关职业病防治的规章制度、操作规程、职业病危害事故应急救援措施与工作场所职业病危害因素检测结果。
