智能净水器电脑控制板方案

控制板功能由于本机采用电动三通进水阀，通断时间为2～3秒，所以通电后，需要制水和冲洗时，须提前2～3秒给电动阀供电DC24V，以便各检测单元、检测机器能否工作。

电动阀的断电和水泵同时断电。

电动阀和废水出水阀为同一输出电源，接在一起。

同一接线柱。

机器的开停机为打开关闭水龙头。

停机时，需同时关闭电动阀和水泵的电源。

一、制水打开水龙头，纯水水流传感器检测有水流信号，传送给CPU，CPU接到信号，提前2～3秒给电动阀供电，电动阀，废水出水阀打开，各单元检测正常后，给水泵供电24V，水泵工作。

机器进入制水程序。

制水灯亮。

为了防范打开水龙头，水龙头管路的水已排空，纯水水流传感器检测不到水流信号，而不能制水，所以高压开关和水流传感器并用，谁先达到条件，都使水泵开停。

高压开关单设接线柱，可选用。

二、水满关闭水龙头时，纯水水流传感器检测不到水流信号时，达到水满状态，或是高压开关达到关闭值，水满指示灯亮。

此时如需冲洗，则执行冲洗程序。

冲洗结束或水满不需冲洗则停机。

三、冲洗在冲洗期间，冲洗指示灯亮，并语音报警（提醒），’控制板同时给水泵，废水冲洗阀供电。

水泵运行，废水冲洗阀打开，冲洗废水。

冲洗结束，停止向废水冲洗阀供电，关闭废水冲洗阀。

需要执行其它编程，则执行其它编程。

1、接通电源，自动冲洗35秒。

连续制水30分钟、冲洗30秒2、累计制水2小时无冲洗，自动冲洗35秒。

3、从缺水程序退出后，自动冲洗35秒。

4、每隔6小时无冲洗，自动冲洗60秒。

5、强制冲洗超过65分钟（连续），则停机报警。

6、按强制冲洗键3秒钟，进入强制冲洗，冲洗60分钟自动结束。

60分钟内停止强冲，再按强冲键3秒钟结束强冲。

四、缺水打开水龙头，进入制水程序而没有原水供应，进水水流传感器检测不到水流信号，进入缺水程序，不给水泵供电，并进行语音报警，提醒用户机器处于缺水的状态；请关闭水龙头。

同时缺水指示灯亮。

若用户关闭水龙头，就不在向进水电动阀供电。

若用户没有设有关闭水龙头，6分钟内反复向用户语音提醒关闭水龙头，到6分钟时，停止给进水电动阀供电。

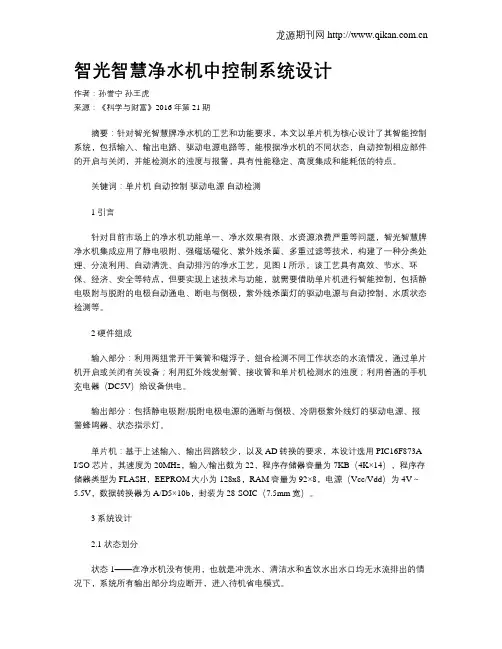

智光智慧净水机中控制系统设计作者：孙誉宁孙王虎来源：《科学与财富》2016年第21期摘要：针对智光智慧牌净水机的工艺和功能要求，本文以单片机为核心设计了其智能控制系统，包括输入、输出电路、驱动电源电路等，能根据净水机的不同状态，自动控制相应部件的开启与关闭，并能检测水的浊度与报警，具有性能稳定、高度集成和能耗低的特点。

关键词：单片机自动控制驱动电源自动检测1 引言针对目前市场上的净水机功能单一、净水效果有限、水资源浪费严重等问题，智光智慧牌净水机集成应用了静电吸附、强磁场磁化、紫外线杀菌、多重过滤等技术，构建了一种分类处理、分流利用、自动清洗、自动排污的净水工艺，见图1所示。

该工艺具有高效、节水、环保、经济、安全等特点，但要实现上述技术与功能，就需要借助单片机进行智能控制，包括静电吸附与脱附的电极自动通电、断电与倒极，紫外线杀菌灯的驱动电源与自动控制，水质状态检测等。

2 硬件组成输入部分：利用两组常开干簧管和磁浮子，组合检测不同工作状态的水流情况，通过单片机开启或关闭有关设备；利用红外线发射管、接收管和单片机检测水的浊度；利用普通的手机充电器（DC5V）给设备供电。

输出部分：包括静电吸附/脱附电极电源的通断与倒极、冷阴极紫外线灯的驱动电源、报警蜂鸣器、状态指示灯。

单片机：基于上述输入、输出回路较少，以及AD转换的要求，本设计选用PIC16F873A-I/SO芯片，其速度为20MHz，输入/输出数为22，程序存储器容量为7KB（4K×14），程序存储器类型为FLASH，EEPROM大小为128x8，RAM容量为92×8，电源（Vcc/Vdd）为4V～5.5V，数据转换器为A/D5×10b，封装为28-SOIC（7.5mm宽）。

3 系统设计2.1 状态划分状态1——在净水机没有使用，也就是冲洗水、清洁水和直饮水出水口均无水流排出的情况下，系统所有输出部分均应断开，进入待机省电模式。

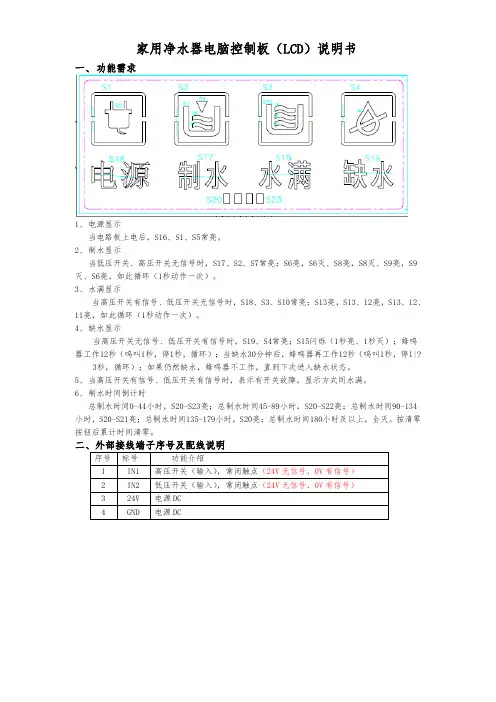

家用净水器电脑控制板（LCD）说明书
一、功能需求
1、电源显示
当电路板上电后，S16、S1、S5常亮。

2、制水显示
当低压开关、高压开关无信号时，S17、S2、S7常亮；S6亮，S6灭、S8亮，S8灭、S9亮，S9灭、S6亮，如此循环（1秒动作一次）。

3、水满显示
当高压开关有信号、低压开关无信号时，S18、S3、S10常亮；S13亮，S13、12亮，S13、12、11亮，如此循环（1秒动作一次）。

4、缺水显示
当高压开关无信号、低压开关有信号时，S19、S4常亮；S15闪烁（1秒亮、1秒灭）；蜂鸣器工作12秒（呜叫1秒，停1秒，循环）；当缺水30分钟后，蜂鸣器再工作12秒（呜叫1秒，停1|?
3秒，循环）；如果仍然缺水，蜂鸣器不工作，直到下次进入缺水状态。

5、当高压开关有信号、低压开关有信号时，表示有开关故障，显示方式同水满。

6、制水时间倒计时
总制水时间0-44小时，S20-S23亮；总制水时间45-89小时，S20-S22亮；总制水时间90-134小时，S20-S21亮；总制水时间135-179小时，S20亮；总制水时间180小时及以上，全灭。

按清零按钮后累计时间清零。

序号标号功能介绍
1 IN1 高压开关（输入），常闭触点（24V无信号，0V有信号）
2 IN2 低压开关（输入），常闭触点（24V无信号，0V有信号）
3 24V 电源DC
4 GND 电源DC。

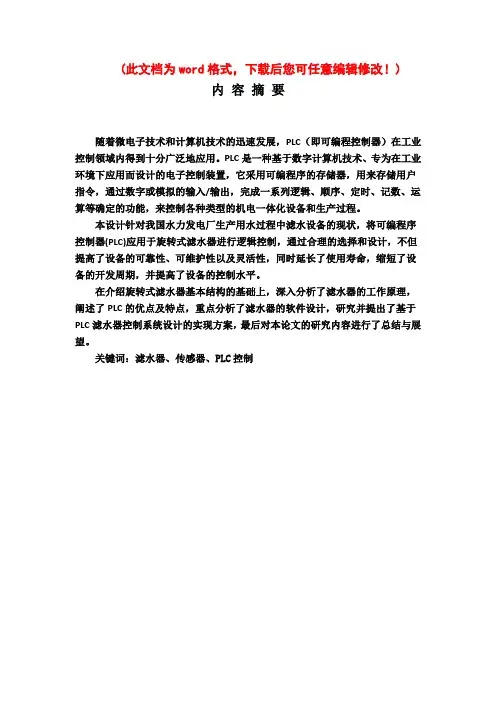

(此文档为word格式，下载后您可任意编辑修改！)内容摘要随着微电子技术和计算机技术的迅速发展，PLC（即可编程控制器）在工业控制领域内得到十分广泛地应用。

PLC是一种基于数字计算机技术、专为在工业环境下应用而设计的电子控制装置，它采用可编程序的存储器，用来存储用户指令，通过数字或模拟的输入/输出，完成一系列逻辑、顺序、定时、记数、运算等确定的功能，来控制各种类型的机电一体化设备和生产过程。

本设计针对我国水力发电厂生产用水过程中滤水设备的现状，将可编程序控制器(PLC)应用于旋转式滤水器进行逻辑控制，通过合理的选择和设计，不但提高了设备的可靠性、可维护性以及灵活性，同时延长了使用寿命，缩短了设备的开发周期，并提高了设备的控制水平。

在介绍旋转式滤水器基本结构的基础上，深入分析了滤水器的工作原理，阐述了PLC的优点及特点，重点分析了滤水器的软件设计，研究并提出了基于PLC滤水器控制系统设计的实现方案，最后对本论文的研究内容进行了总结与展望。

关键词：滤水器、传感器、PLC控制目录前言 (3)第1章设计目的及其要求 (4)1.1设计目的 (4)1.2 控制要求 (4)第2章可编程控制器(PLC)特点及优点 (6)2.1 PLC的特点 (6)2.2 PLC控制旋转式滤水器的优点 (7)第3章PLC控制系统硬件设计 (8)3.1旋转式滤水器的主电路 (8)3.2 PLC的I/O地址的分配 (9)3.3 PLC型号的选择 (9)3.4 PLC的I/O接线图 (10)第4章PLC控制系统软件设计 (11)4.1 流程图 (11)4.2梯形图 (12)4.3 指令表 (15)结论 (17)设计总结 (18)参考文献 (19)前言旋转式滤水器主要用于水力发电厂的生产用水过程中，对进入水厂原水中2cm3以上的漂浮杂物进行过滤除杂。

该设备安装在水处理车间的进水管道入口处，根据生产用水量的实际需要，既可单台使用，也可多台并联运行。

小方屏四灯电脑板功能说明书总则铭族RO机控制器的开发务求性能可靠、功能完善、高抗干扰性、外表美观。

因此特拟定本功能说明书。

一、主要特点及功能：(1)1路进水电磁阀输出：控制进水阀的开启关闭；（0.3A,24VDC）(2)1路废水电磁阀输出：控制冲洗阀的开启关闭；（0.3A,24VDC）(3)1路原水泵电磁阀输出：控制原水泵的开启关闭；（0.8-1.5A,24VDC）(4)高压开关：满水时断开，平时闭合(5)低压开关：缺水或无水时断开，平时闭合(6) 连接线说明：水泵2根绿色线，进水电磁阀2根黑色线，废水电磁阀2根红色线，低压开关2根黄色线，高压开关2根蓝色线，电源1根白色线和1根粉色线。

二、技术指标：（1）正常工作电压范围：24VDC；（2）电路工作环境工作温度范围：-20℃～+70℃；储存温度范围：-20℃～+90℃；相对湿度：40～98%；（3）控制器符合国家行业标准和本企业标准。

三．操作面板说明：1．面板示意图：（图1）( 图 1 )冲洗图标：不在冲洗程序时，冲洗字样及图标不点亮，在冲洗程序时，冲洗图标及字样闪烁点亮；水满图标：不在水满状态时，水满字样及图标不点亮，在水满状态时，水满图标及字样点亮；尊享健康和水生活字样：上电一直点亮。

缺水图标：不在缺水状态时，缺水字样及图标不点亮，在缺水状态时，缺水图标及图标一直闪烁点亮；制水图标：不在制水状态时，制水字样及图标不点亮，在制水状态时，制水图标及字样点亮；2.键盘：键盘共有1个键，分别说明如下：“冲洗”键：按一下冲洗键，冲洗电磁阀和进水电磁阀打开，水泵工作，进行冲洗，冲洗时间为15S冲洗完成后，返回原状态工作。

四、功能说明：初次上电时，所有图标全部点亮5秒钟，然后再进入下列程序。

1、冲洗状态：a.初次上电,自动冲洗1次，冲洗时间15S；b.累计制水２小时,中间无冲洗,则自动冲洗1次，冲洗时间15S；冲洗时,冲洗字符闪烁。

注：冲洗时高压泵工作，进水阀打开，冲洗阀打开。

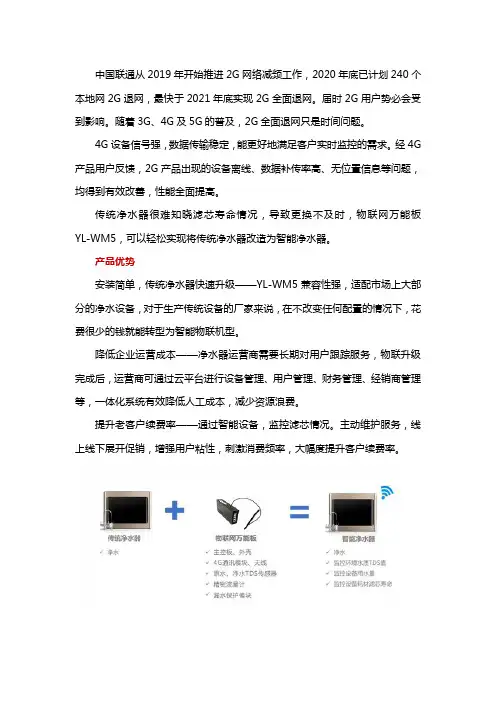

中国联通从2019年开始推进2G网络减频工作，2020年底已计划240个本地网2G退网，最快于2021年底实现2G全面退网。

届时2G用户势必会受到影响。

随着3G、4G及5G的普及，2G全面退网只是时间问题。

4G设备信号强，数据传输稳定，能更好地满足客户实时监控的需求。

经4G 产品用户反馈，2G产品出现的设备离线、数据补传率高、无位置信息等问题，均得到有效改善，性能全面提高。

传统净水器很难知晓滤芯寿命情况，导致更换不及时，物联网万能板YL-WM5，可以轻松实现将传统净水器改造为智能净水器。

产品优势
安装简单，传统净水器快速升级——YL-WM5兼容性强，适配市场上大部分的净水设备，对于生产传统设备的厂家来说，在不改变任何配置的情况下，花费很少的钱就能转型为智能物联机型。

降低企业运营成本——净水器运营商需要长期对用户跟踪服务，物联升级完成后，运营商可通过云平台进行设备管理、用户管理、财务管理、经销商管理等，一体化系统有效降低人工成本，减少资源浪费。

提升老客户续费率——通过智能设备，监控滤芯情况。

主动维护服务，线上线下展开促销，增强用户粘性，刺激消费频率，大幅度提升客户续费率。

YL-WR11物联网加热一体机电脑板，与传统电脑板有很大不同，物联网电脑板具有联网控制功能，带有主板控制模块，联网通讯模块，协议控制模块，数据采集模块，漏水保护模块等等。

另外配合净水器管理后台，通过后台可以管理所有的净水器设备，查看所有设备状态，设备使用情况，滤芯管理，财务管理，用户管理等。

除此之外，为了方便用户随时查看设备状态，为客户提供一个查看和操作的客户端，可以是独立的APP ，也可以是小程序或则微信公众号，由于APP 需要下载，又占用客户手机空间因此目前大部分厂家和经销商都采用微信公众号。

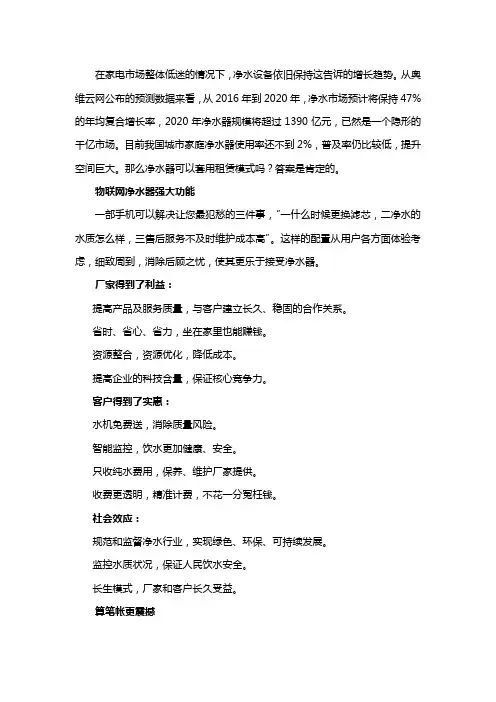

在家电市场整体低迷的情况下，净水设备依旧保持这告诉的增长趋势。

从奥维云网公布的预测数据来看，从2016年到2020年，净水市场预计将保持47%的年均复合增长率，2020年净水器规模将超过1390亿元，已然是一个隐形的千亿市场。

目前我国城市家庭净水器使用率还不到2%，普及率仍比较低，提升空间巨大。

那么净水器可以套用租赁模式吗？答案是肯定的。

物联网净水器强大功能一部手机可以解决让您最犯愁的三件事，“一什么时候更换滤芯，二净水的水质怎么样，三售后服务不及时维护成本高”。

这样的配置从用户各方面体验考虑，细致周到，消除后顾之忧，使其更乐于接受净水器。

厂家得到了利益：提高产品及服务质量，与客户建立长久、稳固的合作关系。

省时、省心、省力，坐在家里也能赚钱。

资源整合，资源优化，降低成本。

提高企业的科技含量，保证核心竞争力。

客户得到了实惠：水机免费送，消除质量风险。

智能监控，饮水更加健康、安全。

只收纯水费用，保养、维护厂家提供。

收费更透明，精准计费，不花一分冤枉钱。

社会效应：规范和监督净水行业，实现绿色、环保、可持续发展。

监控水质状况，保证人民饮水安全。

长生模式，厂家和客户长久受益。

算笔帐更震撼普通净水器质量好一些的普遍在2000元以上，更换一组滤芯费用大致为300元左右，以五年为一个周期，在水机上花费的总费用为3500元。

租赁净水机所有的售后问题均由厂家承担，用户只需交押金，根据使用情况选择按流量付费、套餐包年包季包月付费、按时长付费、按滤芯付费或整机买断、共享模式等等，一年只需四五百块钱，五年需要2000多元，但是使用更省心。

1.1 智能饮水机的慨述
安全，健康，便捷的话题随时都是社会关注的焦点，随着人们日常生活水平的提高，方便而又具有现代生活气息的饮水机早已走入寻常百姓家，并在两三年内迅速赢得了市场。据不完全统计，全国大中城市约有80％以上的家庭拥有饮水机。饮水机已经不再是摆设品或奢侈品，而成为家庭的必需品，在忙碌的都市生活中人们对饮水追求的是用得便捷与喝得健康，因此饮水机也不断的朝着智能化，人性化得方向发展。

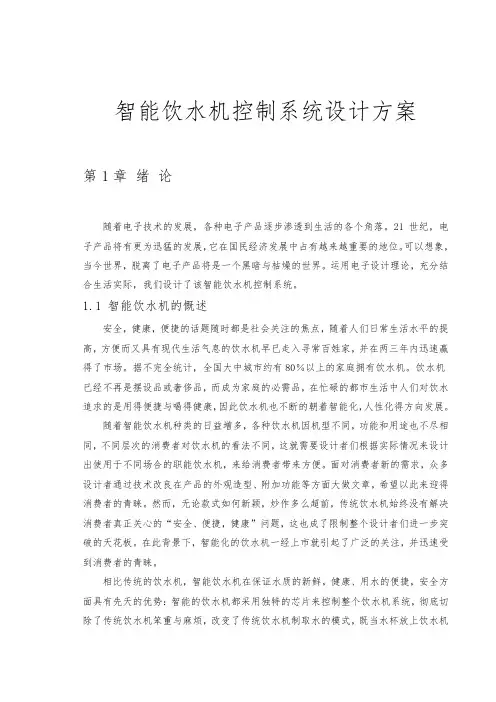

智能饮水机控制系统设计方案
第1章 绪 论
随着电子技术的发展，各种电子产品逐步渗透到生活的各个角落。21世纪，电子产品将有更为迅猛的发展，它在国民经济发展中占有越来越重要的地位。可以想象，当今世界，脱离了电子产品将是一个黑暗与枯燥的世界。运用电子设计理论，充分结合生活实际，我们设计了该智能饮水机控制系统。
1.3 设计要求及内容
1．设计要求
采用直流稳压，红外传感器，555定时器原理设计并制作一个自动识别水杯并注水的电路，主要技术指标要求：
（1）电源电压5V；
（2）555定时器定时时间18s；
（3）555暂稳态时驱动继电器控制电磁阀工作。
2．设计内容
主要设计一个水杯自动识别并注水的电路，其设计内容主要包括一下几个部分：
该电路采用灵敏度极高的红外移动传感器来对水杯进行识别，当水杯接近传感器时，微分电路得到+5V的电压信号，经过微分电路的微分和非门的作用，为555定时器提供一个下降沿脉冲，此电路所用元件价格昂贵，成本高。
两种方案都能实现对水杯的自动识别和信号处理，方案一采用红外遮挡式传感器，元件独立，安装方便并且稳定性较高，方案二采用红外移动传感器，灵敏度很高但价格昂贵，经比较水杯识别及信号处理电路采用方案一。
两种方案都能起到定时作用，方案一采用555集成芯片来定时，定时精确并且方便制作，方案二采用大电容来定时虽然能实现定时，但定时不精确并且分立元件多，安装不方便占用PCB板位置多，经比较定时电路采用方案一来实现定时。

纯水机豪华多功能板经典型控制器说明书适用机型适用于从自来水管里获取原水的纯水机，也就是说必须保证原水有足够的压力。

按键功能说明板子设有三个按键开关：选择键、确定键和强冲键。

各按键功能说明如下：◆选择键功能：按第一下，进入设定形式；按第一下，英文界面开始闪烁，假设此时按确定键，那么选中英文界面；按第二下，中文界面开始闪烁，假设此时按确定键，那么选中中文界面；按第三下，第一级滤芯开始闪烁，假设此时按确定键，那么第一级滤芯计时归零；按第四下，第二级滤芯开始闪烁，假设此时按确定键，那么第二级滤芯计时归零；按第五下，第三级滤芯开始闪烁，假设此时按确定键，那么第三级滤芯计时归零；按第六下，第四级滤芯开始闪烁，假设此时按确定键，那么第四级滤芯计时归零；按第七下，第五级滤芯开始闪烁，假设此时按确定键，那么第五级滤芯计时归零；按第八下，摄氏度单位开始闪烁，假设此时按确定键，那么选中摄氏度单位；按第九下，华氏度单位开始闪烁，假设此时按确定键，那么选中华氏度单位；按第十下，蜂鸣标记开始闪烁，假设此时按确定键，那么选中蜂鸣鸣叫；按第十一下，蜂鸣标记开始闪烁，假设此时按确定键，那么选中静音形式；〔注:静音形式为缺水、滤芯超时使用、TDS>=50这三个状态下风蜂鸣器都不鸣叫报警〕按第十二下，回到按第一下的状态；按过选择键，5秒钟内没有按确定键或选择键，那么自动退出设定形式；◆确定键功能：用于确定选择键选中的设定内容；选中的设定内容自动保存，下次上电不会丧失；◆强冲键：只有在制水形式可以按强冲键，按下强冲键，机器自动冲洗90秒；显示功能说明◆中文字显示还是英文字显示，用户可以自己设定，设定后被存储记录，下次上电无需再次设定；◆电源标记长亮表示机器带电状态；◆缺水标记长亮表示机器原水水压过低；◆制水标记转动表示机器正在过滤水；◆冲洗标记长亮表示机器正在反冲洗膜；◆满水标记长亮表示机器处于水满待机状态；◆滤芯寿命条1、2、3、4、5表示5级滤芯的使用时间，随时间推移会一格格减少显示；◆右上角三个小8字用于显示环境温度，环境温度测量范围0~70摄氏度，两组单位可以摄氏度显示，也可以华氏度显示，由用户自己设定；◆右下角三个大8字用于显示纯水的TDS值；◆右下角铃铛标记亮表示非静音形式，不亮表示静音形式，右用户设定；控制功能说明冲洗功能1.RO机插上电源，显示屏内容全部点亮，蜂鸣器鸣叫一声，1秒钟后机器强迫冲洗90秒；2.制水状态下按一下强冲洗按键，机器冲洗90秒；3.缺水状态退出冲洗30秒；4.进入水满状态5秒钟后，冲洗10秒；5.低压开关断开，那么进入缺水形式；6.累计制水2小时，自动冲洗30秒；7.冲洗标记长亮，蜂鸣器不鸣叫，冲洗阀翻开，水泵翻开，进水阀翻开；缺水状态1.制水状态或冲洗状态下，低压开关翻开，进入缺水状态；2.缺水状态下连续5秒钟，低压开关闭合，进入冲洗状态；3.缺水状态下缺水标记长亮，蜂鸣器鸣叫(非静音形式)，水泵停顿，进水阀关闭，冲洗阀关闭；水满状态1.冲洗完毕时假设高压开关翻开，进入水满状态；2.制水时假设高压开关翻开，进入水满状态；3.水满形式维持5秒钟后，高压开关仍然翻开，那么机器进入冲洗状态，冲洗10秒后，假设高压仍然翻开，机器进入水满待机状态，不再冲洗；4.连续5秒钟高压开关闭合，那么退出水满状态，进入制水状态；5.水满状态下水满标记长亮，蜂鸣器不鸣叫，水泵停顿，进水阀关闭，冲洗阀关闭；制水状态1.冲洗完毕时假设高压开关闭合，那么进入制水状态；2.水满状态下高压开关连续5秒闭合，那么进入制水状态；3.制水状态下，制水标记转动，蜂鸣器不鸣叫，水泵工作，进水阀翻开，冲洗阀关闭；TDS说明冲洗状态下TDS不检测，但是显示部分仍然显示之前的值，比方说刚上电或从缺水形式退出，那么显示部分显示0；假设从制水状态下按强冲进入冲洗状态，那么显示部分显示刚刚制水状态下得TDS值；制水状态下检测TDS值，显示TDS值；水满状态下前10秒钟检测TDS值，后期不检测，显示前10秒检测结果；缺水状态下不检测TDS值，显示0；TDS值已经做了温度校正；当TDS值超过50时，蜂鸣器鸣叫〔非静音形式下〕，提示用户水质超标，但是不影响机器制水等任何功能；温度说明温度测量范围为0~70摄氏度，误差+-1摄氏度；滤芯寿命说明5个计时器记录滤芯使用寿命，滤芯寿命根据水泵的启动时间来决定，因此冲洗的时间和制水的时间均算作滤芯使用寿命；自动存储，掉电数据不丧失；更换滤芯后用户可以手动清零计时器；5个计时器对应纯水机4个滤芯一个膜；滤芯的最大使用寿命出厂设定好了，用户不能更改；随着时间的推移，滤芯使用寿命条会一格格减少，当减少到零时，蜂鸣器鸣叫(非静音形式下)，提示用户滤芯超时，但是不影响机器制水等任何功能；接线方式2针插座为漏水探测传感器接头技术指标。

家用净水器控制板(XLK-EFS03-V1)说明书一、 功能显示显示屏全部显示效果如下：二、 工作模式及显示1.冲洗模式1)工作条件以下任一条件，进入冲洗模式通电后，自动冲洗18秒；连续制水30分钟，自动冲洗10秒；从缺水模式进入制水模式，自动冲洗18秒；从水满模式进入制水模式，自动冲洗10秒；按强冲洗按钮，自动冲洗18秒；此时高压泵工作，进水阀打开，冲洗阀打开2)显示效果家用净水机/RO膜/滤芯/2个括号常亮，冲洗字常亮，冲洗图标间隔1S闪烁，其他不亮2.制水模式1)工作条件冲洗模式完成后进入制水模式，此时高压开关与低压开关均无信号，进水阀打开，冲洗阀关闭2)显示效果家用净水机/RO膜/滤芯/2个括号常亮，制水字常亮, 顺时针0.5S循环灭，其他不亮3.水满模式1）工作条件高压开关有信号、低压开关无信号，此时进水阀关闭，冲洗阀关闭2)显示效果家用净水机/RO膜/滤芯/2个括号常亮，水满字和图标常亮，其他不亮4.缺水模式1）工作条件高压开关无信号、低压开关有信号2）显示效果家用净水机/RO膜/滤芯/2个括号常亮，缺水字常亮，图标间隔1S 闪烁，其他不亮蜂鸣器工作12秒（鸣叫1秒，停1秒）5.检修模式1）工作条件连续制水4小时或高、低压开关都有信号2）显示效果家用净水机/RO膜/滤芯/2个括号常亮，检修字常亮，图标间隔1S 闪烁，其他不亮蜂鸣器工作12秒（鸣叫1秒，停1秒）6.滤芯计时滤芯提示方格150H退2格，共计600H全退，然后方格闪烁,直到按滤芯清零键复位7.RO膜计时RO膜提示方格450H退2格，共计1800H全退，然后方格闪烁,直到按RO膜清零键复位三、 接线端子说明序号 线 色 对 应 元 件1 黄12 低压开关（输入）2 蓝11 高压开关（输入）3 蓝10 高压开关（输出）4 红9 冲洗电磁阀（输人）5 绿8 泵（输入）6 黑7 进水电磁阀（输入）7 黄6 低压开关（输出）8 绿5 泵（输出）9 黑4 进水电磁阀（输出）10 红3 冲洗电磁阀（输出）11 白2 24VDC -12 棕1 24VDC +。
