计算机网络基础8章-OSPF路由协议

OSPF路由协议OSPF（Open Shortest Path First）是一种基于链路状态的路由协议，它是一种开放式的、用于TCP/IP网络的链路状态路由协议，通常用于大型的企业网络或者互联网服务提供商的网络中。

OSPF协议通过计算最短路径来实现路由选择，并且具有快速收敛、可扩展性强等特点，因此在复杂网络环境中得到了广泛的应用。

OSPF协议的工作原理是通过路由器之间交换链路状态信息来构建网络拓扑图，然后根据拓扑图计算最短路径，最终确定路由表。

在OSPF协议中，所有的路由器都需要运行相同的路由算法，并且通过协商建立邻居关系，然后交换链路状态信息，最终计算出最短路径。

这种基于链路状态的路由选择算法能够更好地适应复杂网络环境，并且能够快速收敛，适用于大型网络。

OSPF协议的特点包括以下几个方面：1. 分层设计，OSPF协议采用了分层的设计，将网络划分为不同的区域，每个区域有自己的路由器，这样可以减少路由器之间的通信量，提高网络的可扩展性。

2. 路由选择，OSPF协议采用了Dijkstra算法来计算最短路径，因此能够选择出最优的路由，提高了网络的传输效率。

3. 快速收敛，OSPF协议能够快速地适应网络的拓扑变化，当网络发生故障或者链路状态发生变化时，能够快速收敛，保证网络的稳定性。

4. 支持VLSM，OSPF协议支持可变长度子网掩码，能够更好地适应复杂网络环境，提高网络的利用率。

5. 安全性，OSPF协议支持认证机制，能够保证路由器之间的通信安全，防止路由器被篡改或者攻击。

总的来说，OSPF协议是一种高效、稳定、安全的路由协议，能够更好地适应复杂网络环境，提高网络的传输效率和可靠性。

在实际应用中，需要根据网络的规模和复杂程度来选择合适的OSPF配置，包括区域划分、路由器配置、链路成本等，以最大程度地发挥OSPF协议的优势。

同时，需要注意OSPF协议的配置和管理，保证网络的稳定和安全。

综上所述，OSPF路由协议作为一种链路状态路由协议，在复杂的网络环境中具有明显的优势，能够提高网络的传输效率和可靠性，是大型企业网络或者互联网服务提供商网络中的首选路由协议之一。

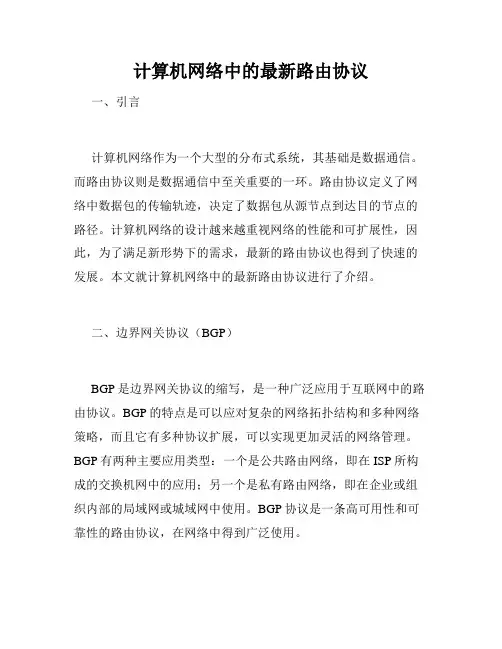

计算机网络中的最新路由协议一、引言计算机网络作为一个大型的分布式系统，其基础是数据通信。

而路由协议则是数据通信中至关重要的一环。

路由协议定义了网络中数据包的传输轨迹，决定了数据包从源节点到达目的节点的路径。

计算机网络的设计越来越重视网络的性能和可扩展性，因此，为了满足新形势下的需求，最新的路由协议也得到了快速的发展。

本文就计算机网络中的最新路由协议进行了介绍。

二、边界网关协议（BGP）BGP是边界网关协议的缩写，是一种广泛应用于互联网中的路由协议。

BGP的特点是可以应对复杂的网络拓扑结构和多种网络策略，而且它有多种协议扩展，可以实现更加灵活的网络管理。

BGP有两种主要应用类型：一个是公共路由网络，即在ISP所构成的交换机网中的应用；另一个是私有路由网络，即在企业或组织内部的局域网或城域网中使用。

BGP协议是一条高可用性和可靠性的路由协议，在网络中得到广泛使用。

三、中间系统转发协议（IS-IS）IS-IS是中间系统转发协议的简称，是一种基于链路状态的内部路由协议。

IS-IS在数据传输过程中，采用了分层的设计方法，可分为三层：1.网络层：负责从数据链路层获取连接状态信息，维护连接状态表。

2.运输层：负责决定最短路径和路由更新，采用Dijkstra算法来计算路径。

3.应用层：负责将路由更新发送到其它节点。

IS-IS协议使用了二进制的报文格式传输，因此能够在较长的距离内快速进行路由传输。

由于其协议标准化较早，已经逐步被广泛应用于各种网络环境中。

四、开放最短路径优先路由协议（OSPF）OSPF是开放最短路径优先路由协议的简称，也是一种内部路由协议。

OSPF使用了类似IS-IS的数据结构，但其算法使用的是一个被称为Dijkstra的算法。

它使用了光照度反比例定律，即连接速度越快的路径，它的代价就越小。

与其它路由协议相比，OSPF更具灵活性。

它支持VLSM（可变长子网掩码）技术，可以进行分类，实现更加细致的子网划分，同时使用OSPF可以很好地控制数据传输质量，减少网络故障发生的频率。

OSPF面试知识什么是OSPF？OSPF（Open Shortest Path First）是一种动态路由协议，用于在计算机网络中确定最佳路径。

它是一种开放的、链路状态的路由协议，用于在大型网络中进行路由选择。

OSPF可以根据网络拓扑和链路状态信息动态地计算路由，并通过判断链路状态的变化来调整路由。

OSPF的特点1.开放性：OSPF是一种开放的协议，由于其开放的性质，使得不同厂商的设备可以互相通信，并且能够运行OSPF协议。

2.分层架构：OSPF使用分层的架构，将整个网络划分为多个区域（Area），并使用区域间路由器（Area Border Router）进行通信。

这种分层架构的设计可以极大地简化网络管理，并提高网络的可扩展性。

3.链路状态：OSPF使用链路状态数据库（Link-state Database），其中存储了整个网络的拓扑信息。

每个路由器都维护一个链路状态数据库，并通过交换链路状态信息来保持链路状态数据库的一致性。

4.动态路由选择：OSPF通过计算链路的开销来确定最佳路径，并将路由信息动态地存储在路由表中。

当网络拓扑发生变化时，OSPF可以重新计算路由，并更新路由表中的信息。

5.快速收敛：OSPF能够快速地适应网络拓扑的变化，并在几秒钟内重新计算路由并收敛到最佳状态。

6.支持VLSM：OSPF支持可变长子网掩码（VLSM），可以更好地利用IP地址空间，提高网络的灵活性和效率。

OSPF的工作原理OSPF使用Dijkstra算法来计算最短路径。

在OSPF网络中，每个路由器都会维护一个链路状态数据库（Link-state Database）。

链路状态数据库存储了整个网络的拓扑信息，包括每个路由器的邻居关系、链路的开销等。

OSPF路由器通过交换链路状态信息来保持链路状态数据库的一致性。

每个路由器周期性地向邻居发送链路状态更新消息，用于通知邻居自己的链路状态信息。

当收到邻居的链路状态更新消息时，路由器会更新自己的链路状态数据库，并重新计算最短路径。

实验2 OSPF协议实验1．查看R2的OSPF的邻接信息，写出其命令和显示的结果：答：2．将R1的router id 更改为3.3.3.3，写出其命令。

显示OSPF的概要信息，查看此更改是否生效。

如果没有生效，如何使其生效？答：没有生效，需要重启OSPF协议：让reset ospf processdis ospf brief3.6.1 OSPF协议报文格式3．分析截获的报文，可以看到OSPF的五种协议报文，请写出这五种协议报文的名称。

并选择一条Hello报文，写出整个报文的结构（OSPF首部及Hello报文体）。

答：OSPF头部：Byte1：版本号 2Byte2：报文类型1(Hello)Byte3-4：报文长度48Byte5-8：发送者RouterID 2.2.2.2Byte9-12：区域信息0.0.0.0Byte13-16：校验和0xf290Byte17-18：Auth Type NullByte19-24：Auth Data noneHello报文体：Byte1-4：子网掩码255.255.255.0Byte5-6：报文周期10Byte7：报文选项 EByte8：优先级 1Byte9-12：Dead Interval 40Byte13-16：DR地址0.0.0.0Byte17-20：BDR地址0.0.0.0Byte21-24：ActiveNeighbor 3.3.3.34．分析OSPF协议的头部，OSPF协议中Router ID的作用是什么？它是如何产生的?用来唯一确定自治区域内的一台路由器。

答：可以手动设定，若没有指定，会自动选择路由器回环接口中最大IP地址为Router ID 5．分析截获的一条LSUpdate报文，写出该报文的首部，并写出该报文中有几条LSA？以及相应LSA的种类。

答：OSPF头部：Byte1：版本号 2Byte2：报文类型4(LS Update)Byte3-4：报文长度64Byte5-8：发送者RouterID 2.2.2.2Byte9-12：区域信息0.0.0.0Byte13-16：校验和0x0868Byte17-18：Auth Type NullByte19-24：Auth Data none该报文中有1条LSA，种类为Router-LSA3.6.2 链路状态信息交互过程6．结合截获的报文和DD报文中的字段（MS，I，M），写出DD主从关系的协商过程和协商结果。

OSPF路由协议详解OSPF路由协议详解◆1.OSPF的骨干区域及虚拟链路（Virtual-link）——在OSPF路由协议中存在一个骨干区域（Backbone），该区域包括属于这个区域的网络及相应的路由器，骨干区域必须是连续的，同时也要求其余区域必须与骨干区域直接相连。

骨干区域一般为区域0，其主要工作是在其余区域间传递路由信息。

所有的区域，包括骨干区域之间的网络结构情况是互不可见的，当一个区域的路由信息对外广播时，其路由信息是先传递至区域0(骨干区域)，再由区域0将该路由信息向其余区域作广播。

骨干区域与其余区域的关系在这里不在熬述。

——在实际网络中，可能会存在backbone不连续的或者某一个区域与骨干区域物理不相连的情况，在这两种情况下，系统管理员可以通过设置虚拟链路的方法来解决。

——虚拟链路是设置在两个路由器之间，这两个路由器都有一个端口与同一个非骨干区域相连。

虚拟链路被认为是属于骨干区域的，在OSPF路由协议看来，虚拟链路两端的两个路由器被一个点对点的链路连在一起。

在OSPF路由协议中，通过虚拟链路的路由信息是作为域内路由来看待的。

下面我们分两种情况来说明虚拟链路在OSPF路由协议中的作用。

1.1 当一个区域与area0没有物理链路相连时——前文已经提到，一个骨干区域Area 0必须位于所有区域的中心，其余所有区域必须与骨干区域直接相连。

但是，也存在一个区域无法与骨干区域建立物理链路的可能性，在这种情况下，我们可以采用虚拟链路。

虚拟链路使该区域与骨干区域间建立一个逻辑联接点，该虚拟链路必须建立在两个区域边界路由器之间，并且其中一个区域边界路由器必须属于骨干区域。

1.2 残域（Stub area）——在OSPF路由协议的链路状态数据库中，可以包括AS外部链路状态信息，这些信息会通过flooding传递到AS内的所有OSPF路由器上。

但是，在OSPF路由协议中存在这样一种区域，我们把它称为残域（stub area），AS外部信息不允许广播进/出这个区域。

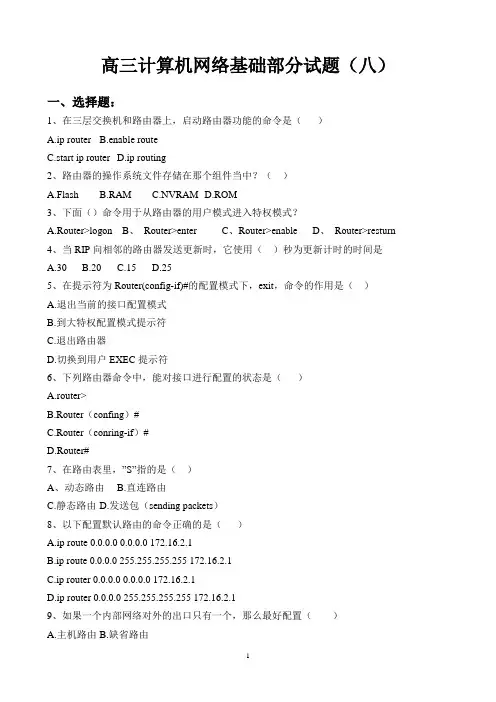

高三计算机网络基础部分试题（八）一、选择题：1、在三层交换机和路由器上，启动路由器功能的命令是（）A.ip routerB.enable routeC.start ip routerD.ip routing2、路由器的操作系统文件存储在那个组件当中？（）A.FlashB.RAMC.NVRAMD.ROM3、下面（）命令用于从路由器的用户模式进入特权模式？A.Router>logon B、Router>enter C、Router>enable D、Router>resturn4、当RIP向相邻的路由器发送更新时，它使用（）秒为更新计时的时间是A.30B.20C.15D.255、在提示符为Router(config-if)#的配置模式下，exit，命令的作用是（）A.退出当前的接口配置模式B.到大特权配置模式提示符C.退出路由器D.切换到用户EXEC提示符6、下列路由器命令中，能对接口进行配置的状态是（）A.router>B.Router（confing）#C.Router（conring-if）#D.Router#7、在路由表里，”S”指的是（）A、动态路由 B.直连路由C.静态路由D.发送包（sending packets）8、以下配置默认路由的命令正确的是（）A.ip route 0.0.0.0 0.0.0.0 172.16.2.1B.ip route 0.0.0.0 255.255.255.255 172.16.2.1C.ip router 0.0.0.0 0.0.0.0 172.16.2.1D.ip router 0.0.0.0 255.255.255.255 172.16.2.19、如果一个内部网络对外的出口只有一个，那么最好配置（）A.主机路由B.缺省路由C.动态路由D.以上都不是10、距离矢量协议包括（）A.RIPB.BGPC.IS-ISD.OSPF11、RIP协议的路由项在（）内没有更新完变为不可达。

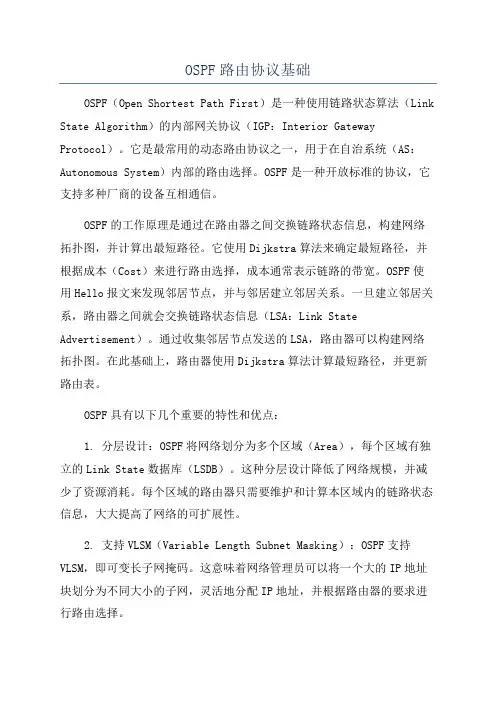

OSPF路由协议基础OSPF（Open Shortest Path First）是一种使用链路状态算法（Link State Algorithm）的内部网关协议（IGP：Interior Gateway Protocol）。

它是最常用的动态路由协议之一，用于在自治系统（AS：Autonomous System）内部的路由选择。

OSPF是一种开放标准的协议，它支持多种厂商的设备互相通信。

OSPF的工作原理是通过在路由器之间交换链路状态信息，构建网络拓扑图，并计算出最短路径。

它使用Dijkstra算法来确定最短路径，并根据成本（Cost）来进行路由选择，成本通常表示链路的带宽。

OSPF使用Hello报文来发现邻居节点，并与邻居建立邻居关系。

一旦建立邻居关系，路由器之间就会交换链路状态信息（LSA：Link State Advertisement）。

通过收集邻居节点发送的LSA，路由器可以构建网络拓扑图。

在此基础上，路由器使用Dijkstra算法计算最短路径，并更新路由表。

OSPF具有以下几个重要的特性和优点：1. 分层设计：OSPF将网络划分为多个区域（Area），每个区域有独立的Link State数据库（LSDB）。

这种分层设计降低了网络规模，并减少了资源消耗。

每个区域的路由器只需要维护和计算本区域内的链路状态信息，大大提高了网络的可扩展性。

2. 支持VLSM（Variable Length Subnet Masking）：OSPF支持VLSM，即可变长子网掩码。

这意味着网络管理员可以将一个大的IP地址块划分为不同大小的子网，灵活地分配IP地址，并根据路由器的要求进行路由选择。

3.收敛速度快：OSPF采用链路状态算法，通过交换链路状态信息来构建网络拓扑图并计算最短路径。

相比于距离向量算法（如RIP），链路状态算法具有更快的收敛速度，能更快地适应网络的变化。

4.支持负载均衡：OSPF支持等价路由，可以根据链路的成本选择多条路径。

锐捷认证教材RCNA 大纲网络设备互联（IND）：第一章．网络基础1.1 计算机网络基础1.1.1 计算机网络概述1.1.2计算机网络拓扑结构1.1.3网络传输介质1.1.4 LAN、WAN、WLAN1.2 计算机网络模型1.2.1 ISO参考模型1.2.2 TCP/IP参考模型1.2.3 OSI参考模型和TCP/IP参考模型的比较1.3 重点协议介绍1.3.1 IP协议1.3.2 端口号1.3.3 TCP协议1.3.4 UDP协议1.4 数制转换1.4.1 计算机常用的数制1.4.2 数制之间的转换1.5 总结1.6 思考与练习第二章．交换技术2.1 以太网2.1.1 MAC子层和LLC子层2.1.2 以太网概述2.1.3 CSMA/CD2.1.4 以太网帧格式2.1.5 以太网技术的发展2.2 交换基础2.2.1 交换机工作原理2.2.2 帧转发方式2.3 启动交换机2.3.1 交换机的端口和指示灯2.3.2 交换机的访问方式2.3.3 使用命令行界面2.3.4 交换机文件系统的管理2.3.5 交换机的初始配置2.4 总结2.5 思考与练习第三章．虚拟局域网（VLAN）3.1 VLAN概述3.1.1 VLAN的概念3.1.2 VLAN的用途3.1.3 VLAN的优点3.2 VLAN的定义方法3.2.1 基于端口的VLAN3.2.2 基于MAC地址的VLAN3.2.3 基于网络层的VLAN3.2.4 基于IP组播的VLAN3.3 VLAN的标准3.3.1 IEEE 802.1q3.3.2 交换机的端口和缺省VLAN3.4 VLAN和Trunk的配置3.4.1 VLAN的配置3.4.2 向VLAN内添加端口3.4.3 配置VLAN Trunk3.4.4 定义Trunk端口的许可VLAN列表3.5 配置VLAN间的通信3.5.1 利用路由器实现VLAN间的通信3.5.2 利用三层交换机实现VLAN间的通信3.6 VLAN排错3.7 总结3.8 思考与练习第四章．局域网中的冗余链路4.1 冗余拓扑4.1.1 冗余交换模型4.1.2 广播风暴4.1.3 多帧复制4.1.4 MAC地址表抖动4.2 生成树协议4.2.1 生成树协议概述4.2.2 生成树协议的工作过程4.2.3 生成树协议的端口状态4.2.4 生成树拓扑变更4.3 快速生成树协议4.3.1 RSTP概述4.3.2 RSTP的优点4.3.3 RSTP与STP的兼容性4.4 STP与RSTP的配置4.4.1 生成树协议的默认参数4.4.2 配置STP和RSTP4.4.3 生成树配置实例4.5 以太网端口聚合4.5.1 端口聚合概述4.5.2 流量平衡4.5.3 配置端口聚合4.5.4 端口聚合配置实例4.6 总结4.7 思考与练习第五章．IP协议及子网规划5.1 网际协议IP5.1.1 IP协议概述5.1.2 IP包格式5.1.3 IP地址及其分类5.1.4 专用IP地址5.1.5 特殊IP地址5.2 子网划分5.2.1 子网掩码5.2.2 划分子网的方法5.2.3 VLSM5.3 IPv65.3.1 IPv6概述5.3.2 IPv6地址5.3.3 IPv6 的特点5.3.3 IPv6与IPv4的对比5.4 总结5.5 思考与练习第六章．路由技术6.1 路由技术基础6.1.1 路由寻址的概念6.1.2 路由寻址的功能6.1.3 路由器工作原理6.2 启动路由器（回顾）6.3 路由算法6.3.1 路由算法的概念6.3.2 路由分类（有类、无类、IGP、EGP、静态、动态）6.4 静态路由和默认路由6.4.1 静态路由的概念6.4.2 静态路由的配置6.4.3 默认路由的概念和配置6.4.4 浮动静态路由6.5 动态路由6.5.1 动态路由的概念6.5.2 动态路由的分类（链路状态路由协议、距离矢量路由协议）6.6 总结6.7 思考与练习第七章．RIP路由协议7.1 RIP协议7.1.1 RIP的概念7.1.2 RIP的工作过程及计时器7.1.3 RIP更新路由表7.1.4 路由毒化7.1.5 计数到无穷大7.1.6 防止路由环路7.2 RIPv1与RIPv27.2.1 RIP 版本17.2.2 RIP版本27.3 RIP的配置方法7.3.1配置RIP7.3.2 RIP配置实例7.3.3 配置单播更新和被动接口7.4 RIP的检验与排错7.4.1 使用show命令检验RIP的配置7.4.2 使用debug命令进行排错7.5 总结7.6 思考与练习第八章．OSPF路由协议8.1 OSPF的概念8.1.1 OSPF优势8.2 SPF算法8.2.1 SPF工作过程8.2.2 OSPF选举DR/BDR8.2.3 邻居和邻接关系8.2.4 OSPF报文类型8.3 单区域OSPF配置方法8.3.1 配置OSPF8.3.2 验证OSPF配置8.4 总结8.5 思考与练习第九章．点对点协议PPP9.1 点对点协议PPP9.1.1 PPP协议简介9.1.2 PPP的工作过程9.1.3 PAP和CHAP认证9.1.4配置PPP协议9.2 总结9.3 思考与练习第十章．园区网安全10.1 园区网安全隐患10.1.1 园区网的常见安全隐患10.1.2 园区网安全解决方案的整体思路10.2 交换机端口安全10.2.1 交换机端口安全概述10.2.2 端口安全的配置10.2.3 查看端口安全信息10.3 访问控制列表10.3.1 访问控制列表概述10.3.2 ACL的工作原理及规则10.3.3 ACL的种类10.3.4 配置ACL10.4 总结10.5 思考与练习第十一章．网络地址转换（NAT）11.1 NA T的概念11.1.1 地址空间不足带来的问题11.1.2 NA T的用途10.1.3 NA T术语11.2 配置NA T11.2.1 NA T的工作过程11.2.2 配置NA T11.3 配置NAPT11.3.1 NAPT 的工作过程11.3.2 配置NAPT11.4 验证和诊断NA T转换11.5 NA T的注意事项11.6 总结11.7 思考与练习第十二章．无线局域网（WLAN）12.1 无线技术基础12.1.1 WLAN的发展历程12.1.2 WLAN技术分类12.1.3 WLAN相关组织12.1.4 WLAN的主要技术12.1.5 WLAN的传输介质12.1.6 WLAN的技术优势12.1.7 WLAN的应用12.2 IEEE 802.1112.2.1 IEEE 802.11简介12.2.2 IEEE 802.11标准12.2.3 IEEE 802.11与OSI12.3 WLAN组件12.3.1 笔记本电脑和工作站12.3.2 无线网卡12.3.3 访问接入点（AP）12.4 WLAN拓扑12.4.1 Ad-Hoc模式12.4.2 Infrastructure模式12.4.3 漫游12.5 WLAN安全性12.5.1 SSID12.5.2 MAC地址过滤12.5.3 WEP12.5.4 WPA12.5.5 802.1x12.5.6 WLAN安全防范措施12.6 总结12.7 思考与练习第十三章．网络规划与设计13.1 网络层次化结构设计13.1.1 网络层次化的设计思路13.1.2 接入层功能13.1.3 汇聚层功能13.1.4 核心层功能13.1.5 层次化网络设计模型的优点13.2 设计一个网络方案13.2.1 用户背景描述13.2.2 需求分析13.2.3 设计原则13.2.4 解决方案设计13.2.5 网络方案特点13.3 总结13.4 思考与练习第十四章．常见网络故障分析与处理14.1 网络排错思路14.2 物理层故障分析与处理14.2.1 本地故障14.2.2 线缆故障14.3 数据链路层故障分析与处理14.4 网络层故障分析与处理14.5 传输层与高层故障分析与处理14.5.1 协议故障14.5.2 配置故障14.5.3 操作系统故障14.5.4 蠕虫病毒14.6 总结14.7 思考与练习附录一：思考与练习答案附录二：常用中英文术语对照表。

OSPF路由协议——随着Internet技术在全球范围的飞速发展，OSPF已成为目前Internet广域网和Intranet企业网采用最多、应用最广泛的路由协议之一。

OSPF（Open Shortest Path First）路由协议是由IETF （Internet Engineering Task Force）IGP工作小组提出的，是一种基于SPF算法的路由协议，目前使用的OSPF协议是其第二版，定义于RFC1247和RFC1583。

1.概述——OSPF路由协议是一种典型的链路状态（Link-state）的路由协议，一般用于同一个路由域内。

在这里，路由域是指一个自治系统（Autonomous System），即AS，它是指一组通过统一的路由政策或路由协议互相交换路由信息的网络。

在这个AS中，所有的OSPF路由器都维护一个相同的描述这个AS结构的数据库，该数据库中存放的是路由域中相应链路的状态信息，OSPF路由器正是通过这个数据库计算出其OSPF路由表的。

——作为一种链路状态的路由协议，OSPF将链路状态广播数据包LSA（Link State Advertisement）传送给在某一区域内的所有路由器，这一点与距离矢量路由协议不同。

运行距离矢量路由协议的路由器是将部分或全部的路由表传递给与其相邻的路由器。

2.数据包格式——OSPF路由协议的数据包格式如下图所示：附图 1：OSPF路由协议数据包格式——在OSPF路由协议的数据包中，其数据包头长为24个字节，包含如下8个字段：* Version number-定义所采用的OSPF路由协议的版本。

* Type-定义OSPF数据包类型。

OSPF数据包共有五种：* Hello-用于建立和维护相邻的两个OSPF路由器的关系，该数据包是周期性地发送的。

* Database Description-用于描述整个数据库，该数据包仅在OSPF初始化时发送。

* Link state request-用于向相邻的OSPF路由器请求部分或全部的数据，这种数据包是在当路由器发现其数据已经过期时才发送的。

ospf协议课程设计一、课程目标知识目标：1. 理解OSPF协议的基本原理，掌握其与网络路由选择的关系；2. 掌握OSPF协议的工作流程，包括邻居发现、链路状态广播和路由计算等关键环节；3. 学会配置和管理OSPF协议，并能运用到实际网络环境中。

技能目标：1. 能够运用所学知识分析网络拓扑，选择合适的OSPF协议参数进行网络规划；2. 掌握使用网络设备配置OSPF协议的方法，具备实际操作能力；3. 能够诊断和解决与OSPF协议相关的网络故障。

情感态度价值观目标：1. 培养学生对计算机网络原理的兴趣，激发其探索网络技术发展的热情；2. 培养学生团队协作意识，使其在分组讨论和实验过程中学会相互沟通与支持；3. 增强学生网络安全意识，使其明白合理配置网络协议的重要性。

课程性质：本课程为计算机网络技术专业课程，以OSPF协议为核心内容，结合实际网络环境进行教学。

学生特点：学生具备一定的计算机网络基础，对路由协议有一定了解，但OSPF协议的实际应用和配置能力有待提高。

教学要求：注重理论与实践相结合，通过案例分析和实验操作，使学生掌握OSPF协议的相关知识和技能。

同时，关注学生情感态度价值观的培养，提高其综合素养。

将课程目标分解为具体学习成果，便于后续教学设计和评估。

二、教学内容1. OSPF协议基本概念：介绍OSPF协议的定义、作用及其在网络路由中的重要性。

教材章节：第二章第二节2. OSPF协议工作原理：讲解邻居发现、链路状态广播、路由计算等核心过程。

教材章节：第二章第三节3. OSPF协议配置与管理：学习如何配置OSPF协议参数，以及如何对OSPF 网络进行管理和优化。

教材章节：第二章第四节4. OSPF协议在实际网络中的应用：通过案例分析，使学生了解OSPF协议在不同网络环境中的应用。

教材章节：第二章第五节5. OSPF协议故障排除：教授如何诊断和解决与OSPF协议相关的网络故障。

教材章节：第二章第六节6. 实践操作：安排实验室实践，让学生通过实际操作掌握OSPF协议的配置和管理。

OSPF路由协议OSPF（Open Shortest Path First）是一种开放式最短路径优先（Open Shortest Path First）的路由协议，主要用于在IP网络中动态地选择最短路径。

OSPF是一种链路状态路由协议，它基于每个路由器的链路状态信息，通过计算最短路径来为数据包提供最优的路由。

OSPF在计算最短路径时使用了Dijkstra算法，该算法能够找到网络中最短路径的最优解。

它通过收集和交换链路状态信息（LSA，Link State Advertisement）来构建网络拓扑图，并将其存储在路由器的链路状态数据库（LSDB）中。

每个节点根据这个拓扑图计算出自己到其他节点的最短路径，并将该信息广播给其他节点。

在OSPF中，每个节点都有一个唯一的标识符，叫作路由器ID（Router ID）。

这个标识符通常是一个32位的IP地址，用来标识网络中的一个路由器。

每个节点都会定期发送一个Hello消息，来建立和维护与其他节点的邻居关系。

节点之间通过链路状态请求（LSR）和链路状态更新（LSU）消息来交换链路状态信息。

一旦邻居关系建立，节点就可以通过链路状态通告（LSA）消息来告知其他节点自己所知道的链路状态。

OSPF通过计算路由器到达目标网络的最短路径，从而为数据包选择最优的路由。

它使用了一个称为SPF（Shortest Path First）的算法来计算最短路径。

这个算法根据链路的代价（通常是带宽）来判断最短路径。

一旦最短路径计算完成，路由器会将更新发送给其他路由器，以便它们更新自己的路由表。

OSPF提供了一些特性来优化网络的性能和可靠性。

例如，它支持多路径负载分担，可以将数据流量在多条路径上均匀分布，提高网络的吞吐量。

此外，OSPF还支持网络分级，可以将网络划分为多个区域，减少路由表的规模，提高整体的性能。

总之，OSPF是一种高效的路由协议，适用于大规模的复杂网络环境。

它能够根据网络的拓扑信息计算最短路径，并为数据包选择最优的路由。

OSPF路由协议详解OSPF路由协议OSPF的基本概念和⼯作过程开放式最短路径优先协议（OSFP）是基于开放标准的链路状态路由选择协议，它完成各路由选择协议算法的两⼤主要功能：路径选择和路径交换。

Internet⼯程任务协会（IETF）于1988年开发了OSPF，其最近版本是OSPF版本2，在RFC 2328中进⾏了描述。

OSPF路由协议概述OSPF是内部⽹关路由协议在共同管理域下的⼀组运⾏相同路由选择协议的路由器的集合为⼀个⾃治系统（Autonomous System，AS）。

在互联⽹中，⼀个⾃制系统是⼀个有权决定本系统使⽤哪种路由协议的单位，它可以是⼀个企业、⼀座城市或⼀个电信运营商。

随着⽹络的发展，上述对AS的定义已经不是⼗分准确了，⽹络的发展使得⽹络之间经常出现⽹络合并情况，导致同⼀个⾃治系统中使⽤的路由协议也越来越多，所以⾃治系统的定义应该是在共同管理下的互联⽹络。

内部⽹关路由协议（IGP）：⽤于在单⼀⾃治系统（Autonomous System，AS）内决策路由。

内部⽹关路由协议包括RIP、OSPF等。

与内部⽹关路由协议相对应的叫做外部⽹关路由协议（EGP），外部⽹关路由协议⽤于在多个⾃治系统之间执⾏路由。

BGP协议就是外部⽹关路由协议。

IGP是⽤来解决AS内部通信的，⽽EGP是解决AS间通信的。

OSPF是链路状态路由协议链路状态路由协议通过与邻居路由器建⽴邻接关系，互相传递链路状态信息，来了解整个⽹络的拓扑结构。

在链路状态信息中，包括有哪些链路，这些链路与哪个路由器相连，连接的路径成本是多少等信息，因此，在链路状态路由协议收敛后，⼀台路由器可以了解本区域完整的链路信息。

运⾏链路状态路由协议的路由器就好像各⾃“绘制”⾃⼰所了解的⽹段信息，然后通过与邻居路由器建⽴邻接关系，互相“交流”链路信息，学习整个区域内链路信息，来“绘制”出整个区域内的链路图。

在⼀个区域内的所有路由器都保存着完全相同的链路状态数据库。
