初中化学专题《图表与图象》(20200810171306)

中考化学 7 大题型轻松搞定题型复习 (一 )图像图表题一、题型简介图像图表题是近几年常考的一类化学试题，常以图像、图片、表格、标签、模型等形式为载体，反映一组或多组内容相关或相似的数据或信息，并借助数学方法来分析和解决化学问题。

从题型结构看，图表题主要由“题干” “图表”和“问题”三部分组成。

从试题内容看，该类试题反映一组或多组内容相关的数据或信息，题干和图表相互补充，题干是图表的解释说明，图表是题干的直观表现。

二、方法指导解答图像图表题时， 重在理解图表的含义， 通过阅读有用的信息或数据， 然后将所学知识与图表信息结合起来，即可进行解答或计算。

题型之一 函数图像型解答此类题时，要结合题目所给条件，应首先分析图像的变化趋势，分析图像时要做到“五看”：看坐标、看比例、看起点、看终点、看特点；要重点关注图像的横纵坐标、图像的起点和图像的拐点。

由图像表示的意义与化 学知识结合起来， 找出图与化学反应的量的关系，列出方程式或列出变量与函数的关系，或依据图像走势分析作答。

例 1 (2014 ·南充 )下列图像能正确反映其对应关系的是()A. 电解水B ．向 H SO 、MgSO 4混合24 溶液中滴加 NaOH 溶液C.两份完全相同的双D.向接近饱和的 KNO 3氧水在有无 MnO 2 溶液中加入 KNO 3情况下产生 O 2固体思路点拨： A. 根据电解水产生的氢气与氧气的质量关系来分析；B. 根据硫酸和氢氧化钠溶液反应会生成硫酸钠，硫酸镁溶液和氢氧化钠溶液反应会生成硫酸钠和氢氧化镁沉淀，对溶液的 pH 进行解答； C.根据催化剂的作用来分析； D. 根据不饱和溶液向饱和溶液转化过程中溶质的质量分数的变化情况来分析。

根据曲线的横、纵坐标轴的说明，图像的起点、走势、拐点以及最后的落点的意义，判断曲线所表示的变化关系，是正确答题的根本。

1．把等质量的 X 、Y 、 Z 、 M 四种金属分别加入到同体积、同浓度的足量稀盐酸中，再把 X 加入到 Z(NO ) 溶3 2液中， M 加入到 YNO 3 溶液中。

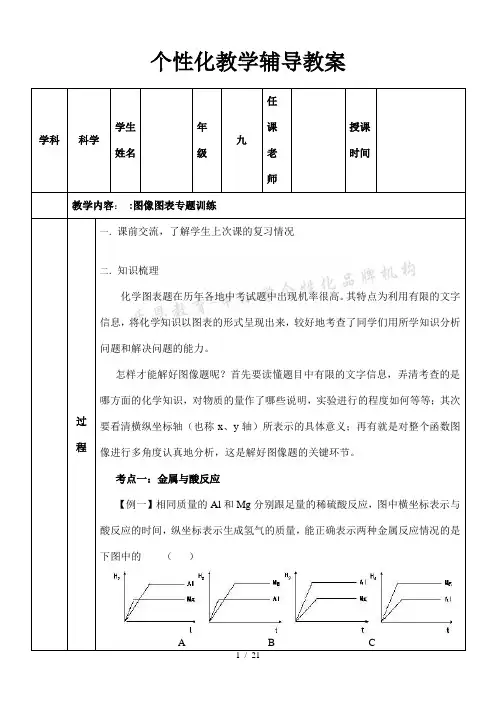

个性化教学辅导教案学科科学学生姓名年级九任课老师授课时间教学内容：:图像图表专题训练过程一．课前交流，了解学生上次课的复习情况二．知识梳理化学图表题在历年各地中考试题中出现机率很高。

其特点为利用有限的文字信息，将化学知识以图表的形式呈现出来，较好地考查了同学们用所学知识分析问题和解决问题的能力。

怎样才能解好图像题呢？首先要读懂题目中有限的文字信息，弄清考查的是哪方面的化学知识，对物质的量作了哪些说明，实验进行的程度如何等等；其次要看清横纵坐标轴（也称x、y轴）所表示的具体意义；再有就是对整个函数图像进行多角度认真地分析，这是解好图像题的关键环节。

考点一：金属与酸反应【例一】相同质量的Al和Mg分别跟足量的稀硫酸反应，图中横坐标表示与酸反应的时间，纵坐标表示生成氢气的质量，能正确表示两种金属反应情况的是下图中的（）A B CD解析：在金属活动性顺序中，氢前的金属能与酸反应生成氢气，位置越靠前，反应的速率越快，在坐标中斜线越陡，相同质量的Al和Mg分别跟足量的稀硫酸反应，铝生成的氢气比镁多．【例二】如图示出的是将铁、锌、铝、银分别插入足量的CuSO4溶液后，金属溶解的质量与析出金属的质量关系．图中直线a表示（）A、锌B、铁C、铝D、银解析：根据金属与硫酸铜的反应质量关系进行分析，通过反应的化学方程式进行计算，根据计算结果与图象的对比得出正确答案．考点二：酸与碱作用【例三】（2008•济宁）日常生活、工农业生产和科学实验中，需要利用中和反应原理来降低某些环境中酸或碱的含量．学校课外活动小组利用5%的氢氧化钠溶液逐滴滴加到10mL5%的稀盐酸中，将测得溶液pH的变化绘制成右图所示曲线．分析曲线得到的以下说法中，合理的是（）A、滴入少量氢氧化钠溶液，溶液呈酸性，pH=0B、滴入过量氢氧化钠溶液，溶液显碱性，pH=14C、滴入适量氢氧化钠溶液至恰好反应，溶液呈中性，pH=7D、未滴入氢氧化钠溶液时溶液显酸性，滴入氢氧化钠溶液后溶液显碱性解析：A、根据图象的起点进行分析，B、根据滴入过量的氢氧化钠溶液的图象走向进行分析C、根据两者恰好完全反应时的图象进行分析，D、根据反应前后的图象进行分析．【例四】向CuCl2和盐酸的100g混合溶液中，逐滴加入10%的NaOH溶液，参加反应的NaOH溶液质量和生成沉淀的质量关系如图，仅考虑沉淀为Cu(OH)2．则下列说法正确的是（）A、整个反应中，氯离子个数减少B、P点溶液中的溶质只有一种C、M点溶液比P点溶液中氯化钠的质量分数大D、沉淀完全时，m1的数值为80解析：A、根据复分解反应的实质来考虑；B、P点表示氢氧化钠与盐酸恰好反应完，再去考虑溶质是谁；C、根据溶质质量和溶液质量的变化来考虑；D、根据沉淀质量算出与氯化铜反应的氢氧化钠的质量，再除以10%算出氢氧化钠溶液质量．考点三：图像与各物质的量变化关系【例五】镁在耐高温的密闭容器(内含空气)内加热，容器内有关量随时间变化图像正确的是（）解析：根据质量守恒定律，参加反应的物质的质量总和与反应生成各物质的质量总和相等，可判断镁带在耐高温的容器中密封（内含空气）加热时，反应前后密闭容器的质量不变．【例六】为解决日益加剧的温室效应等问题，科学家正在研究建立如下图所示的二氧化碳新循环体系：上述关系图能反映的化学观点或化学思想有：（）①化学变化中元素种类是守恒的；②燃烧时化学能可以转化为热能和光能；③化学能可以转化为机械能；④光能或电能可以转化为化学能；⑤无机物和有机物可以相互转化；⑥二氧化碳也是一种重要的资源。

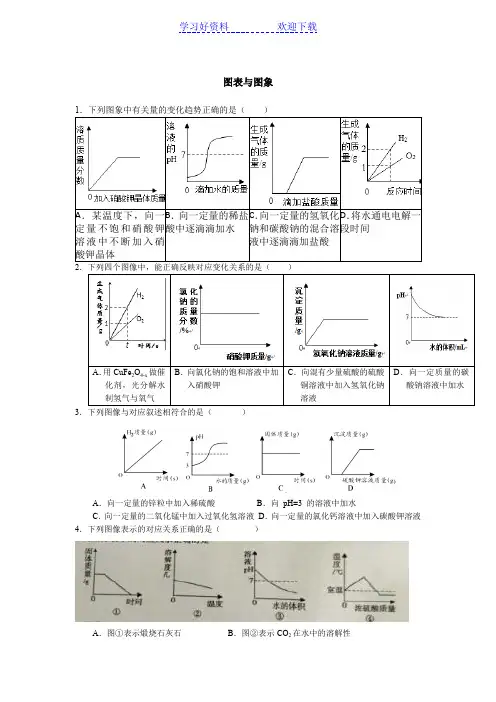

图表与图象23．下列图像与对应叙述相符合的是（ ）A ．向一定量的锌粒中加入稀硫酸B ．向 pH=3 的溶液中加水C ．向一定量的二氧化锰中加入过氧化氢溶液D ．向一定量的氯化钙溶液中加入碳酸钾溶液 4．下列图像表示的对应关系正确的是（ ）A ．图①表示煅烧石灰石B ．图②表示CO 2在水中的溶解性C．图③表示向NaOH溶液只加水D．图④表示将弄硫酸加入水中5．下列所示的四个图像，能正确反映对应变化关系的是（）A．电解水B．向两份完全相同的稀盐酸中分别加入锌粉和铁粉C．加热一定质量的离锰酸钾D．向一定量的氢氧化钠溶液中加水稀释6．下列四个图像分别对应四个变化过程，其中错误的是（）A．①表示将一定量的60℃硝酸钾饱和溶液冷却至室温B．②表示向相同质量和相同质量分数的稀盐酸中，分别加入过量Cu(OH)2 和CuO 固体C．③表示向一定量的氯化铁和氯化钾的混合溶液中，逐滴加入过量的氢氧化钾溶液D．④表示向相同质量和相同质量分数的稀硫酸中，分别加入过量的镁粉和铝粉89．向盛有一定量氧化铁粉末的烧杯中不断加入稀盐酸，烧杯中相关量的变化与图像相符的是（）10.下列图像不能正确反映其对应变化关系的是（）A B C DA．向一定质量的硫酸铜和稀硫酸的混合溶液中逐滴加入氢氧化钠溶液B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉C．用等质量、等溶液的过氧化氢溶液在有无催化剂条件下制氧气D．一定质量稀盐酸中逐滴加入氢氧化钠溶液11.下列图像能正确反映对应变化关系的是（）1213．现有以下曲线，与之对应的叙述正确的是( )A．用氯酸钾制取氧气B．等质量碳酸钙与足量同浓度稀盐酸反应C．硝酸铵溶于水时溶液的温度变化D发生的反应为：2KNO3△2KNO2+O2↑14．下列图像能正确反映其对应变化关系的是( )A．加热一定质量的碳酸氢钠固体B．向盛有少量硫酸溶液的烧杯中滴加一定质量的水C．向盛有一定质量二氧化锰的烧杯中加入过氧化氢溶液D．向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸15．下图能正确反映其对应操作中各种量的变化关系的是( )A．在碱溶液中加入一定量的稀盐酸，溶液pH的变化曲线B．将等质量的铝粉和锌粉，分别放入质量分数相同的足量稀盐酸中C．加热一定质量的氯酸钾和二氧化锰的混合固体，生成O2的质量与反应时间的关系D．H2还原一定质量的CuO，固体的质量随反应时间的变化关系16．右图表示向一定量CaCl2和盐酸的混合溶液中滴加Na2CO3溶液的变化过程，x表示Na2CO3溶液的质量，则y可能表示( )A．气体的体积B．沉淀的质量C．NaCl的质量D．混合溶液的pH17．下列图像反映的对应关系错误的是( )A．相同质量的Mg、Fe分别与足量的稀盐酸反应B．向-定质量的氯化铜和稀盐酸的溶液中加入氢氧化钠溶液C．向稀盐酸中不断加水D．用相同质量、相同溶质质量分数的过氧化氢溶液在有无催化剂条件下制氧气18．(多选)下列四个图像中有关量的变化趋势与对应叙述关系正确的是( )A．向pH=4的盐酸溶液中不断加入氢氧化钠溶液B．在密闭容器中加热木炭和氧化铜粉末的混合物C．向一定量的盐酸和硫酸钠的混合溶液中加入氢氧化钡溶液D．向等质量的锌粉和铁粉中分别加入溶质质量分数相同且足量的稀盐酸19．下列四个图象中，能正确反映对应实验操作的是（）A．向一定质量的饱和石灰水中不断加入生石灰B．向等质量的锌和铁中滴加足量的质量分数相等的稀盐酸C．用等质量浓度的过氧化氢溶液在有无催化剂条件下制取氧气D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸20．某校化学兴趣小组利用数字化传感器探究稀盐酸和氢氧化钠溶液的反应过程，测得烧杯中溶液的pH随滴加液体体积变化的曲线如图所示。
