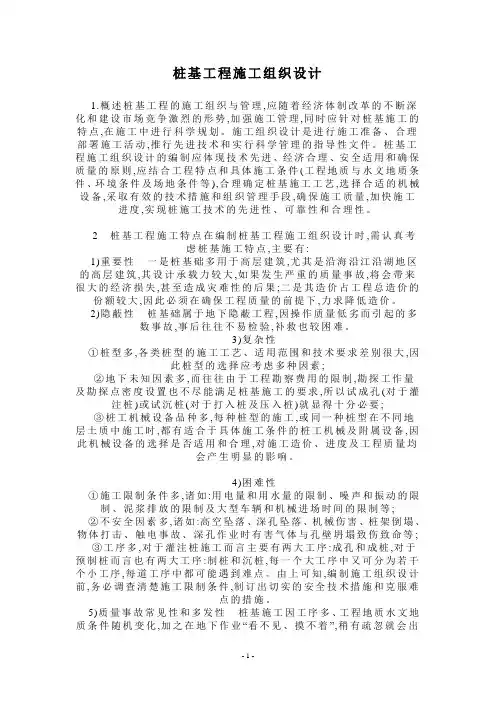

桩基工程施工组织设计概述(doc 31页)

桩基工程施工组织设计1.概述桩基工程的施工组织与管理,应随着经济体制改革的不断深化和建设市场竞争激烈的形势,加强施工管理,同时应针对桩基施工的特点,在施工中进行科学规划。

施工组织设计是进行施工准备、合理部署施工活动,推行先进技术和实行科学管理的指导性文件。

桩基工程施工组织设计的编制应体现技术先进、经济合理、安全适用和确保质量的原则,应结合工程特点和具体施工条件(工程地质与水文地质条件、环境条件及场地条件等),合理确定桩基施工工艺,选择合适的机械设备,采取有效的技术措施和组织管理手段,确保施工质量,加快施工进度,实现桩施工技术的先进性、可靠性和合理性。

2桩基工程施工特点在编制桩基工程施工组织设计时,需认真考虑桩基施工特点,主要有:1)重要性一是桩基础多用于高层建筑,尤其是沿海沿江沿湖地区的高层建筑,其设计承载力较大,如果发生严重的质量事故,将会带来很大的经济损失,甚至造成灾难性的后果;二是其造价占工程总造价的份额较大,因此必须在确保工程质量的前提下,力求降低造价。

2)隐蔽性桩基础属于地下隐蔽工程,因操作质量低劣而引起的多数事故,事后往往不易检验,补救也较困难。

3)复杂性①桩型多,各类桩型的施工工艺、适用范围和技术要求差别很大,因此桩型的选择应考虑多种因素;②地下未知因素多,而往往由于工程勘察费用的限制,勘探工作量及勘探点密度设置也不尽能满足桩基施工的要求,所以试成孔(对于灌注桩)或试沉桩(对于打入桩及压入桩)就显得十分必要;③桩工机械设备品种多,每种桩型的施工,或同一种桩型在不同地层土质中施工时,都有适合于具体施工条件的桩工机械及附属设备,因此机械设备的选择是否适用和合理,对施工造价、进度及工程质量均会产生明显的影响。

4)困难性①施工限制条件多,诸如:用电量和用水量的限制、噪声和振动的限制、泥浆排放的限制及大型车辆和机械进场时间的限制等;②不安全因素多,诸如:高空坠落、深孔坠落、机械伤害、桩架倒塌、物体打击、触电事故、深孔作业时有害气体与孔壁坍塌致伤致命等;③工序多,对于灌注桩施工而言主要有两大工序:成孔和成桩,对于预制桩而言也有两大工序:制桩和沉桩,每一个大工序中又可分为若干个小工序,每道工序中都可能遇到难点。

桩基工程施工组织设计概况第一章工程概况石家庄××电视台电视节目编辑及制作用房工程位于石家庄××市××区世纪公园内,体育南大街和槐南路交叉口东南角。

拟建建筑在现有电视塔塔座外侧,作为石家庄××电视塔主体建筑的扩建。

本工程基础采用钻孔灌注桩,桩径600,主筋采用HRB335级Ф14钢筋,螺旋筋采用HPB235级Ф8钢筋,混凝土标号为C25。

第二章施工组织设计依据2.1中广电广播电影电视设计研究院设计的相关图纸;2.2地质矿产部河北水文工程地质勘察院提供的<岩土工程勘察报告>;2.3<建筑地基基础工程施工质量验收规范>(GB50202- );第三章施工准备第1节施工组织为保证按期、优质高速完成任务,公司派出精干的人员组成项目部。

下设质量、安全、工程技术、材料设备等职能部门,项目部对全场的施工生产、质量、安全、文明施工、成本节约目标的实现进行协调、监管并承担全部责任(项目部成员见附表)。

第2节临建搭设采用彩钢保温板房。

第3节供水系统以现场既有水源为准,经过管道引到各用水地点。

第4节供电系统以现场既有电源为准,主要为钻机用电,高峰用电量为200KW。

经过地下电缆引至钻机、砼输送泵及各用电地点。

第5节技术准备1、认真作好施工方案的准备工作。

和设计单位结合,了解设计意图,使施工方案的设计在质量、工期、工艺技术等方面能适应当地建材、施工设备等的水平,为施工扫除障碍;2、熟悉和审查施工图纸。

在建设单位的主持下,与设计及监理单位共同作好图纸会审工作,形成图纸会审纪要。

组织作好图纸自审及技术交底工作。

了解该工程上部的建筑和结构特点,熟悉桩基工程的主要施工工艺流程。

3、原始资料的调查分析。

调查分析建设场地的地形、工程地质和水文地质条件、地下障碍物状况及其它周围环境的情况。

收集好工程地质报告等技术资料和主要材料的价格等经济技术资料。

桩基施工组织设计桩基施工组织设计是指在进行桩基施工前，根据设计方案和具体施工条件，对桩基施工进行合理的组织和安排，确定施工的流程、方法和措施，以确保施工的安全、高效和质量。

下面是一个关于桩基施工组织设计的例子，供参考：一、施工概况该项目高层建筑的桩基施工，地理位置位于城市中心，地下水位较高，土质为粘性黏土。

施工单位为XX建筑工程公司，主要施工设备有振动桩成桩机、摸桩机、挖掘机等。

二、施工流程1.准备工作（1）设备准备：桩基施工所需要的设备进行清点、检查和保养，确保设备完好。

（2）人员准备：安排足够的工人和技术人员参与施工，保持通讯畅通。

2.地勘阶段（1）开展桩基工程施工前的地质勘察和土壤试验，获取地质实际情况。

（2）制定详细的施工方案和预算，并组织相关人员进行技术交流和讨论。

3.基坑开挖（1）安排挖掘机进行基坑的开挖，根据设计要求和土质条件，合理控制基坑的深度和范围。

（2）基坑开挖期间，要做好地下水的抽排工作，防止基坑积水。

4.桩基施工（1）构造基桩：根据设计要求和土质条件，选择合适的施工方法，如振动成桩或摸桩等。

（2）进行桩基坑灌注：采用混凝土料在桩基坑内灌注，确保桩身的牢固和稳定。

（3）桩基施工过程中，要进行实时监控和记录，以便于及时了解施工进展和质量。

5.竣工验收（1）桩基施工完成后，组织相关人员进行竣工验收，检查桩基的规格、尺寸和质量是否符合设计要求。

（2）如发现问题，及时进行修复和整改，直到达到设计和质量要求为止。

（3）整理施工资料，编制施工备案和施工总结报告，并归档保存。

三、安全措施1.施工现场设立相应的安全警示标志和文明施工标志，保持施工现场的秩序和安全。

2.对参与施工的工人进行专业安全培训，提高工人的安全意识。

3.施工现场配备专职安全员，负责监督和指导施工过程中的安全。

4.建立完善的安全责任制，明确各岗位的安全职责和权限。

5.定期进行安全例会和技术交流，及时解决施工中的安全问题和隐患。

桩基工程施工组织设计主要内容桩基工程施工组织设计是指在桩基工程施工前，根据施工现场实际情况和设计要求，制定合理的施工组织设计方案，对施工过程中涉及的工序、设备、材料、人力资源、安全保障等进行综合考虑和安排，确保施工进度、质量和安全等方面的有效管理。

1.工程概况：对桩基工程的基本情况进行描述，包括工程地点、类别、规模、设计要求、工期等。

2.工程项目组织架构：确定施工管理组织体系，包括项目经理、项目总工程师、施工单位负责人等的职责和权限，并进行人员配备。

3.施工方法和工序：根据具体工程情况确定合理的施工方法和工序。

施工方法包括动静压桩、振动沉桩、螺旋桩等不同的施工技术。

工序包括桩基开挖、清理、注浆、沉桩、成桩等不同的施工步骤。

4.施工设备和材料：确定适当的施工设备和材料，包括各种凿岩机械、注浆设备、沉桩机械、桩锤等。

需要考虑设备的数量、规格、技术参数以及保养维护等情况。

5.人力资源：确定合适的人力资源，包括各个施工工序所需的工人数量、技术水平、管理要求等。

需要考虑人员的培训、工资、福利待遇以及安全保护等问题。

6.安全管理：制定合理的安全管理措施，包括各个工序的安全技术措施和操作规程。

需要明确施工过程中的危险源，采取相应的防范措施，确保工人的安全。

7.质量控制：制定合理的质量控制措施，包括材料的选取和检验，工程过程中的质量监管，各个工序的施工质量要求等。

确保施工质量符合设计要求和规范要求。

8.工程进度计划：确定合理的工程进度计划，包括各个工序的施工时间、节点要求和交付时间等。

需要合理安排工期，充分考虑天气因素和各个工序之间的协调关系。

9.环境保护：制定合理的环境保护措施，包括施工现场的环境保护要求、工程废弃物的处理等。

需要考虑工地周边环境的保护，减少对环境的污染。

桩基工程施工组织设计是桩基工程施工的基础和依据，它的合理性和科学性直接影响到施工的顺利进行以及工程的质量和安全。

因此，施工单位在进行桩基施工时，应根据具体情况认真开展施工组织设计工作，确保工程的顺利进行。

桩基工程施工组织设计一、工程概况及施工难点分析施工难点：1.地下水位较高，需要进行降水处理；2.施工现场空间狭小，施工车辆及设备进出困难；3.土质为黏性黄土，桩基施工难度大；4.周边有其他建筑物，需要做好地震安全措施。

二、施工组织原则1.安全第一原则：确保施工人员的人身安全，防止工程事故的发生。

2.质量优先原则：严格按照相关标准和规范进行施工，确保工程质量。

3.资源合理利用原则：合理安排施工进度，确保人力、物力、财力的合理利用。

4.环保原则：采取环保措施，减少对周围环境的影响。

三、施工方案1.地下水处理方案（1）施工前进行地下水位的勘测，确定地下水位的具体高度。

（2）采用深井抽取地下水的方式，将地下水位降低到可以进行施工的水平。

（3）对抽取出的地下水进行处理，达到环保要求后排放。

2.施工区划方案（1）根据场地情况，将施工区划分为主桩区、辅助工区和生活区三个区域。

（2）主桩区为桩基施工的主要区域，设备和人员主要集中在此区域。

（3）辅助工区为设备、材料的存放和加工区域。

（4）生活区为施工人员的宿舍和食堂区域。

3.周边建筑物的保护（1）对周边建筑物进行全面勘测，确定其基础情况，制定相应的保护措施。

（2）根据建筑物结构特点和施工桩基的振动信息，确定相应的保护距离。

（3）在施工过程中，采取振动监测和震动传感器等手段，对振动情况进行实时监测，确保周边建筑物的安全。

4.桩基施工工艺及设备（1）桩基施工采用螺旋钻孔法，先钻孔再灌注混凝土的方法。

（2）选择适当规格的螺旋钻孔机，根据土质情况选择适当的切削工具。

（3）配备足够的混凝土搅拌车辆和泵送设备，以保证施工进度。

5.安全措施（1）制定详细的安全操作规范，确保施工人员掌握相关安全技术。

（2）对施工现场进行严格的安全管理，设立安全警示标志和隔离带。

（3）配备必要的安全设备，如安全帽、安全绳等，并进行相应的培训。

四、施工进度安排1.建立详细的施工进度计划，根据不同工程阶段的施工难度，合理安排施工时间。

桩基工程施工组织设计一、项目概况1.1 项目名称：某某桩基工程施工项目1.2 项目地点：某某地区1.3 项目范围：某某平方米1.4 项目性质：新建/改建/扩建1.5 建设单位：某某公司1.6 设计单位：某某设计院1.7 施工单位：某某施工公司二、桩基工程概况2.1 桩基工程是指在建筑物基础中设置桩基与土壤形成一个整体来承担建筑物和土壤的荷载。

桩基工程主要适用于复杂地质条件下以及重载结构、高层建筑等工程中。

2.2 桩基工程主要包括灌注桩、钻孔灌注桩、钻孔扩孔灌注桩、挤土桩等类型，根据项目具体情况确定使用的桩基类型。

三、施工组织设计内容3.1 施工任务分解3.1.1 桩基工程施工任务包括场地准备、桩基设备调度、桩基施工工艺制定、桩基施工等工作内容。

3.1.2 制定施工进度计划，明确各项工作任务的时间节点和完成要求。

3.2 机具设备配置3.2.1 确定所需机具设备清单，并统一检修维护，确保施工过程的正常进行。

3.2.2 根据桩基施工工艺确定机具设备的使用顺序和数量，保障施工效率和质量。

3.3 人员配备3.3.1 制定工程施工人员配备计划，包括工程师、技术员、班组长、作业人员等职责分工和配备数量。

3.3.2 进行工程施工人员的培训和安全教育，保证施工安全和质量。

3.4 安全管理3.4.1 制定施工安全技术措施方案，明确各项安全措施和应急预案。

3.4.2 实施施工现场安全检查和监督，确保施工现场的安全环境。

3.5 质量管理3.5.1 制定桩基工程施工质量检查方案，明确验收标准和检查频次。

3.5.2 加强对施工过程的质量监督，及时发现和纠正质量问题，确保施工质量。

3.6 环境保护3.6.1 制定环境保护施工方案，减少施工对周边环境的影响。

3.6.2 合理利用资源，减少施工废弃物的排放，保护施工周边环境。

3.7 施工现场管理3.7.1 严格执行现场施工管理制度，加强对施工场地的管理和维护。

3.7.2 组织施工人员按照规定进行安全生产，杜绝违章操作和事故发生。

第一章：工程概况1.1工程概况温州市龙湾区永昌堡外迁安置房一期（11-18#楼）工程龙湾区永中待道新城村，总建筑面积67000㎡，框架-剪力墙结构，地下1层，地上11层，由11-18#楼共八个单体组成。

本工程抗震设防烈度六度，结构安全等级二级，建筑设计使用年限50年。

桩基础采用机械钻孔灌注桩。

1.2场地地质概况根据本次勘察资料表明，场地地基土在勘察深度范围内自上而下划分为8个工程地质层，自上而下分别为：①粉质粘土、②淤泥、③淤泥质粘土、④粘土、⑤粘土、⑥粘土、⑦粘土、⑧粉质粘土。

具体描述如下：①粉质粘土灰黄色、软塑-可塑状，中-高压缩性。

刀切面略粗糙，含铁锰质结核和粉细砂。

全场分布，厚度1.45-2.70米。

②淤泥质粘土青灰色、流塑状，高压缩性，局部含少量粉砂。

根据其固结强度、埋深深度等差异，又可划分为二个亚层，即②-1、②-2淤泥。

②-1淤泥，土体极软弱，具厚层状构造。

均一性差，局部夹较多粉细砂或砂薄层。

全场分布，顶板埋深1.45-2.70m，厚度10.80-12.30。

②-2淤泥，土体较均一，具大鳞片状结构。

全场分布，顶板埋深12.60-14.00m，厚度10.00-14.50m。

③淤泥质粘土深灰色，流塑-软塑状，高压缩性，韧性高。

刀切面平整光滑，含半炭化物碎屑、贝壳碎片和粉细砂。

全场分布，顶板埋深23.80-28.00m，厚度2.30-10.00m。

④粘土灰黄色，灰绿色，兰灰色等，可塑状，中压缩性，韧性高-中等。

刀切面较平整光滑，含少量铁锰质氧化斑点，局部含细砂。

土体均一性差，局部相变为粉质粘土。

较局部缺失外，场区内基本有分布，顶板埋深23.60-31.40m，厚度1.70-7.50m。

⑤粘土深灰色，软塑-可塑状，高压缩性，局部中压缩性，韧性高。

刀切面较平整光滑，含半炭化物碎屑及少量粉细砂。

土体不均一，局部为粉质粘土，土体强度也有变化，局部强度较好，呈中压缩性。

全场分布，顶板埋深26.50-35.20m，控制厚度12.30-24.50m，部分浅孔该层未揭穿。

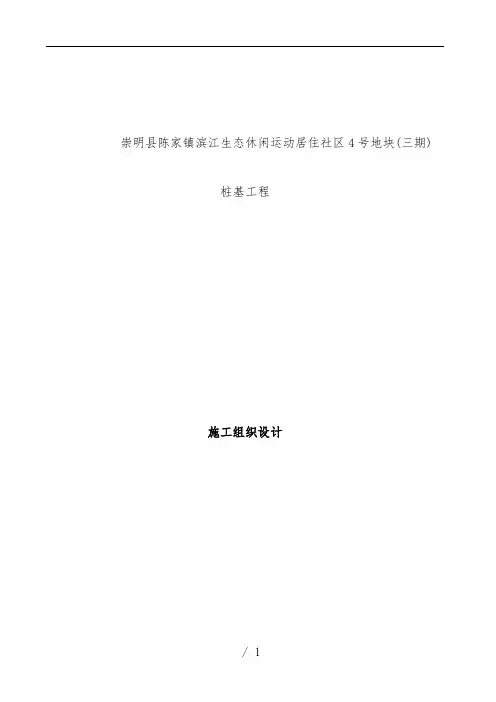

崇明县陈家镇滨江生态休闲运动居住社区4号地块(三期)桩基工程施工组织设计编制人：曾金素审核人：周兴毅上海大博市政工程有限公司二零一二年二月二十七日目录第一章综合讲明 (3)第一节编制依据 (3)第二节施工目标 (3)第二章施工组织设计 (4)第一节工程概况 (4)第二节施工部署 (5)第三节施工进度打算 (8)第四节施工方案 (8)第五节施工机械和劳动力安排 (14)第六节施工总平面布置 (15)第三章质量、安全、进度保证措施 (16)第一节工程质量治理体系及保证措施 (16)第二节安全施工保证措施 (23)第四章环境爱护措施 (28)第一节打桩对周围环境的阻碍及防护措施 (28)附图表：【桩基施工场布图】【桩基施工流程图】【抛石区平面图】【施工进度打算表】第一章综合讲明第一节编制依据★施工合同、设计图纸。

★国家及行业颁发的现行施工质量验收规范、技术规程。

★公司治理体系文件。

★气象、地质、水文资料、现场施工条件及公司的现有资源。

第二节施工目标1、工期目标打算开工时刻(暂定)：2012年3月10日，总工期45日历天，具体开工日期以业主或监理书面开工通知为准。

2 、质量目标桩基工程质量一次验收合格率100%，达到国家质量评定标准的合格等级。

3 、安全目标杜绝重伤、死亡、火灾及设备等重大安全事故；月均负伤率操纵在小于0.25‰，争创“无安全事故工地”，达到JGJ59-2008《建筑施工安全检查标准》合格标准。

4 、环境爱护目标净化环境、文明施工、预防和减少环境因素的阻碍，满足环境规定要求。

具体环境治理指标：（1）噪音操纵桩基施工：昼间<75 dB，夜间<55 dB；（夜间指晚上22：00至次日早上6：00）。

（2）现场扬尘排放操纵施工现场扬尘排放达到目测无尘的要求。

（3）运输遗洒操纵：确保运输无遗洒。

（4）生活及生活污水排水达到国家污水排放标准。

（5）施工现场夜间无光污染，施工现场夜间照明不阻碍周围社区，夜间施工照明灯罩的使用率达到100%。

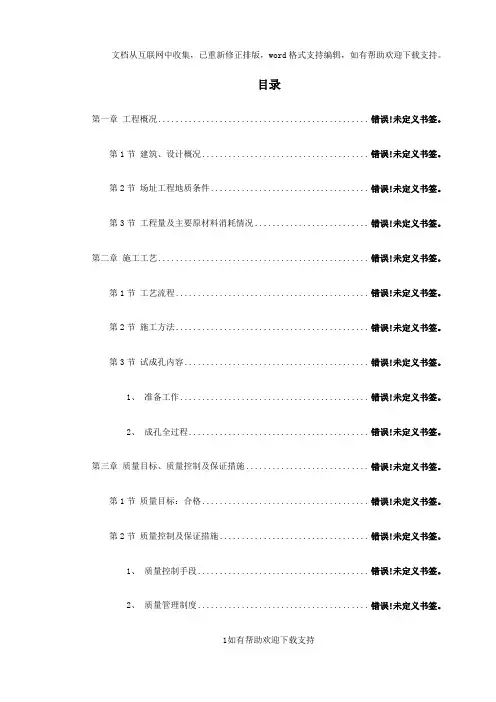

目录第一章工程概况................................................ 错误!未定义书签。

第1节建筑、设计概况...................................... 错误!未定义书签。

第2节场址工程地质条件.................................... 错误!未定义书签。

第3节工程量及主要原材料消耗情况.......................... 错误!未定义书签。

第二章施工工艺................................................ 错误!未定义书签。

第1节工艺流程............................................ 错误!未定义书签。

第2节施工方法............................................ 错误!未定义书签。

第3节试成孔内容.......................................... 错误!未定义书签。

1、准备工作........................................... 错误!未定义书签。

2、成孔全过程......................................... 错误!未定义书签。

第三章质量目标、质量控制及保证措施............................ 错误!未定义书签。

第1节质量目标：合格...................................... 错误!未定义书签。

第2节质量控制及保证措施.................................. 错误!未定义书签。

1、质量控制手段....................................... 错误!未定义书签。

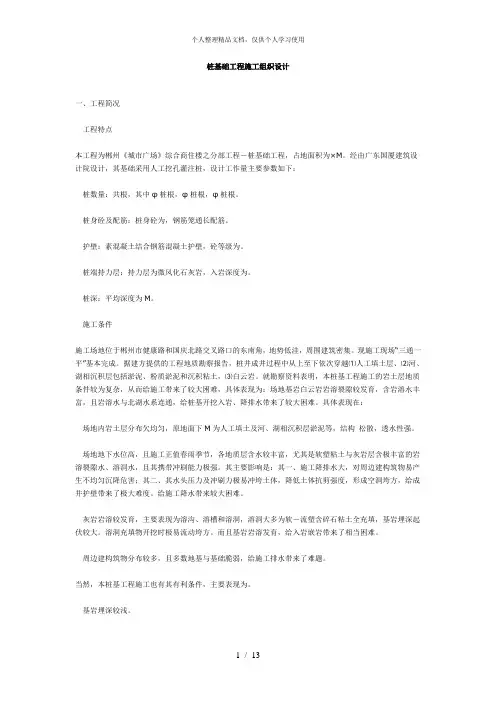

桩基础工程施工组织设计一、工程简况工程特点本工程为郴州《城市广场》综合商住楼之分部工程－桩基础工程，占地面积为×M。

经由广东国厦建筑设计院设计，其基础采用人工挖孔灌注桩，设计工作量主要参数如下：桩数量：共根，其中φ桩根，φ桩根，φ桩根。

桩身砼及配筋：桩身砼为，钢筋笼通长配筋。

护壁：素混凝土结合钢筋混凝土护壁，砼等级为。

桩端持力层：持力层为微风化石灰岩，入岩深度为。

桩深：平均深度为M。

施工条件施工场地位于郴州市健康路和国庆北路交叉路口的东南角，地势低洼，周围建筑密集。

现施工现场“三通一平”基本完成。

据建方提供的工程地质勘察报告，桩井成井过程中从上至下依次穿越⑴人工填土层、⑵河、湖相沉积层包括淤泥、粉质淤泥和沉积粘土，⑶白云岩。

就勘察资料表明，本桩基工程施工的岩土层地质条件较为复杂，从而给施工带来了较大困难，具体表现为：场地基岩白云岩岩溶裂隙较发育，含岩溶水丰富，且岩溶水与北湖水系连通，给桩基开挖入岩、降排水带来了较大困难。

具体表现在：场地内岩土层分布欠均匀，原地面下M为人工填土及河、湖相沉积层淤泥等，结构松散，透水性强。

场地地下水位高，且施工正值春雨季节，各地质层含水较丰富，尤其是软塑粘土与灰岩层含极丰富的岩溶裂隙水、溶洞水，且其携带冲刷能力极强。

其主要影响是：其一、施工降排水大，对周边建构筑物易产生不均匀沉降危害；其二、其水头压力及冲刷力极易冲垮土体，降低土体抗剪强度，形成空洞垮方，给成井护壁带来了极大难度。

给施工降水带来较大困难。

灰岩岩溶较发育，主要表现为溶沟、溶槽和溶洞，溶洞大多为软－流塑含碎石粘土全充填，基岩埋深起伏较大。

溶洞充填物开挖时极易流动垮方。

而且基岩岩溶发育，给入岩嵌岩带来了相当困难。

周边建构筑物分布较多，且多数地基与基础脆弱，给施工排水带来了难题。

当然，本桩基工程施工也有其有利条件，主要表现为。

基岩埋深较浅。

交通方便，场地“三通一平”己完成，有利于材料供应。

二、施工方案根据本工程特点及施工条件，可将本工程分为探岩(注浆)、桩井开挖、钢筋笼制作、砼浇注四个相对独立的施工流程，此上四流程在工艺上是独立的，但在时间安排上却是局部交叉的。
