汽车的总体设计

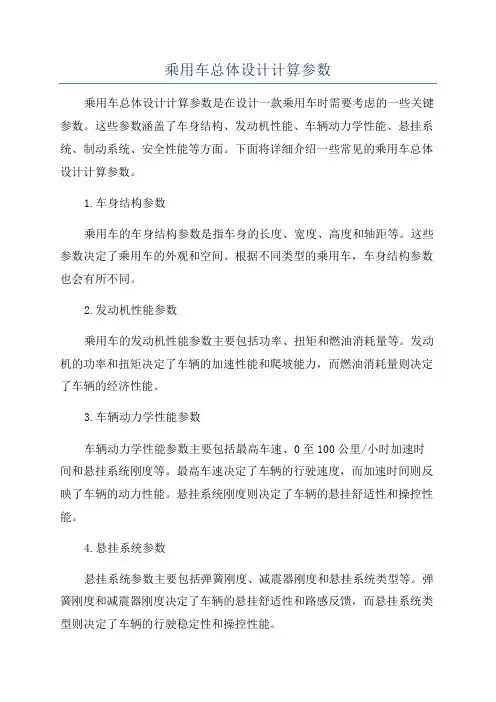

乘用车总体设计计算参数乘用车总体设计计算参数是在设计一款乘用车时需要考虑的一些关键参数。

这些参数涵盖了车身结构、发动机性能、车辆动力学性能、悬挂系统、制动系统、安全性能等方面。

下面将详细介绍一些常见的乘用车总体设计计算参数。

1.车身结构参数乘用车的车身结构参数是指车身的长度、宽度、高度和轴距等。

这些参数决定了乘用车的外观和空间。

根据不同类型的乘用车，车身结构参数也会有所不同。

2.发动机性能参数乘用车的发动机性能参数主要包括功率、扭矩和燃油消耗量等。

发动机的功率和扭矩决定了车辆的加速性能和爬坡能力，而燃油消耗量则决定了车辆的经济性能。

3.车辆动力学性能参数车辆动力学性能参数主要包括最高车速、0至100公里/小时加速时间和悬挂系统刚度等。

最高车速决定了车辆的行驶速度，而加速时间则反映了车辆的动力性能。

悬挂系统刚度则决定了车辆的悬挂舒适性和操控性能。

4.悬挂系统参数悬挂系统参数主要包括弹簧刚度、减震器刚度和悬挂系统类型等。

弹簧刚度和减震器刚度决定了车辆的悬挂舒适性和路感反馈，而悬挂系统类型则决定了车辆的行驶稳定性和操控性能。

5.制动系统参数制动系统参数主要包括制动盘直径、制动盘和刹车片材料等。

制动盘直径决定了车辆的制动力量，而制动盘和刹车片材料则决定了车辆的制动性能和寿命。

6.安全性能参数安全性能参数主要包括碰撞安全性能和被动安全性能等。

碰撞安全性能涉及到车辆的车身刚度和安全气囊等，而被动安全性能涉及到车辆的座椅、安全带和头枕等。

乘用车总体设计计算参数是设计一款乘用车时需要考虑的一些关键参数。

这些参数涵盖了车身结构、发动机性能、车辆动力学性能、悬挂系统、制动系统、安全性能等方面。

通过合理地确定这些参数，可以使乘用车具有更好的性能和安全性，提升用户体验。

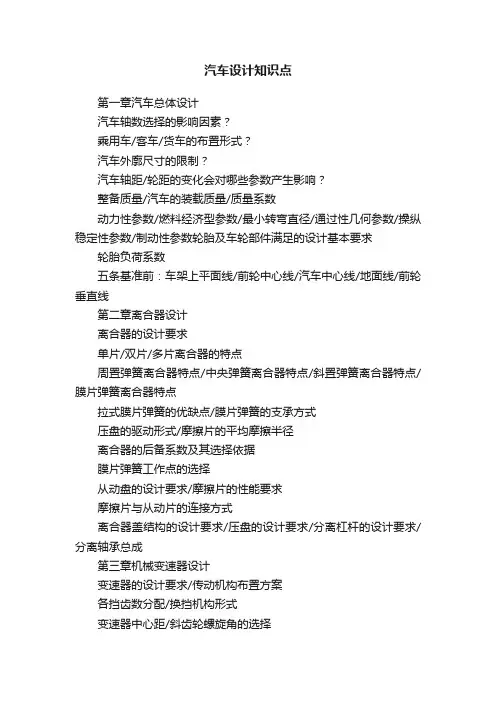

汽车设计知识点第一章汽车总体设计汽车轴数选择的影响因素？乘用车/客车/货车的布置形式？汽车外廓尺寸的限制？汽车轴距/轮距的变化会对哪些参数产生影响？整备质量/汽车的装载质量/质量系数动力性参数/燃料经济型参数/最小转弯直径/通过性几何参数/操纵稳定性参数/制动性参数轮胎及车轮部件满足的设计基本要求轮胎负荷系数五条基准前：车架上平面线/前轮中心线/汽车中心线/地面线/前轮垂直线第二章离合器设计离合器的设计要求单片/双片/多片离合器的特点周置弹簧离合器特点/中央弹簧离合器特点/斜置弹簧离合器特点/膜片弹簧离合器特点拉式膜片弹簧的优缺点/膜片弹簧的支承方式压盘的驱动形式/摩擦片的平均摩擦半径离合器的后备系数及其选择依据膜片弹簧工作点的选择从动盘的设计要求/摩擦片的性能要求摩擦片与从动片的连接方式离合器盖结构的设计要求/压盘的设计要求/分离杠杆的设计要求/分离轴承总成第三章机械变速器设计变速器的设计要求/传动机构布置方案各挡齿数分配/换挡机构形式变速器中心距/斜齿轮螺旋角的选择变速器齿轮的损坏形式/同步器的工作原理第四章万向传动装置万向传动轴设计要求、准等速万向节、等速万向节（球叉、球笼）临界转速第五章驱动桥设计驱动桥设计要求驱动桥的方案选择（非断开与断开）主减速器的结构形式比较双曲齿轮传动的特点主从动锥齿轮的支承方式偏移距、计算载荷差速器锁紧系数半轴形式及其特点、受力分析、驱动桥壳的设计要求、全浮半轴桥壳的危险截面第六章悬架设计悬架设计要求非独立悬架的特点独立悬架的特点侧倾中心车厢侧倾角侧倾角刚度悬架方案的比较静挠度、动挠度弹性特性主副簧刚度分配悬架侧倾角刚度及其在前后轴的分配满载弧高钢板弹簧长度各片长度如何确定钢板弹簧强度验算前、后轮独立悬架导向机构的设计要求减振器阻尼系数相对阻尼系数的物理意义第七章转向系设计转向系的设计要求转向器方案比较转向器的效率与逆效率转向系传动比、角传动比、力传动比齿轮齿条转向器变传动比工作原理转向系传动间隙动力转向机构的要求动力转向的布置方案转向梯形的方案比较第八章制动系设计制动系设计要求鼓式制动器形式及特点制动器效能及效能因数盘式制动器形式及特点比能量耗散率前后轮制动力矩的确定与计算停驻坡度角摩擦衬片的材料要求蹄与鼓间间隙自调整装置。

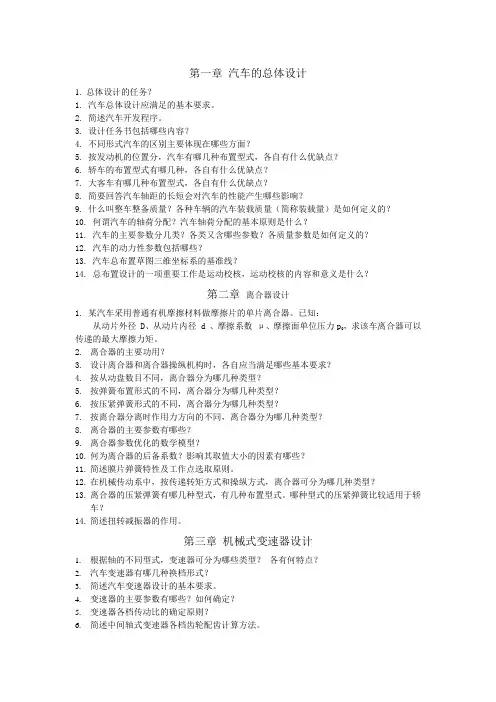

第一章汽车的总体设计1. 总体设计的任务？1. 汽车总体设计应满足的基本要求。

2. 简述汽车开发程序。

3. 设计任务书包括哪些内容？4. 不同形式汽车的区别主要体现在哪些方面？5. 按发动机的位置分，汽车有哪几种布置型式，各自有什么优缺点？6. 轿车的布置型式有哪几种，各自有什么优缺点？7. 大客车有哪几种布置型式，各自有什么优缺点？8. 简要回答汽车轴距的长短会对汽车的性能产生哪些影响？9. 什么叫整车整备质量？各种车辆的汽车装载质量（简称装载量）是如何定义的？10. 何谓汽车的轴荷分配？汽车轴荷分配的基本原则是什么？11. 汽车的主要参数分几类？各类又含哪些参数？各质量参数是如何定义的？12. 汽车的动力性参数包括哪些？13. 汽车总布置草图三维坐标系的基准线？14. 总布置设计的一项重要工作是运动校核，运动校核的内容和意义是什么？第二章离合器设计1. 某汽车采用普通有机摩擦材料做摩擦片的单片离合器。

已知：从动片外径 D、从动片内径 d 、摩擦系数μ、摩擦面单位压力p0，求该车离合器可以传递的最大摩擦力矩。

2.离合器的主要功用？3.设计离合器和离合器操纵机构时，各自应当满足哪些基本要求？4.按从动盘数目不同，离合器分为哪几种类型？5.按弹簧布置形式的不同，离合器分为哪几种类型？6.按压紧弹簧形式的不同，离合器分为哪几种类型？7.按离合器分离时作用力方向的不同，离合器分为哪几种类型？8.离合器的主要参数有哪些？9.离合器参数优化的数学模型？10.何为离合器的后备系数？影响其取值大小的因素有哪些？11.简述膜片弹簧特性及工作点选取原则。

12.在机械传动系中，按传递转矩方式和操纵方式，离合器可分为哪几种类型？13.离合器的压紧弹簧有哪几种型式，有几种布置型式。

哪种型式的压紧弹簧比较适用于轿车？14.简述扭转减振器的作用。

第三章机械式变速器设计1.根据轴的不同型式，变速器可分为哪些类型？各有何特点？2.汽车变速器有哪几种换档形式？3.简述汽车变速器设计的基本要求。

第一章汽车总体设计一、学习目的和要求1、掌握汽车以及汽车底盘的组成等汽车构造的相关内容；2、总体设计的基本要求，概念设计相关内容；3、掌握汽车的分类，形式（轴数，驱动形式，布置形式），主要参数（尺寸参数、质量参数、性能参数），以及不同形式和不同参数的特点；4、发动机的主要性能；5、了解车身及轮胎的形式和选择原则；6、掌握总体布置相关内容：基准线，总布置时需要考虑的各部件，以及相关概念和要求。

7、了解汽车工作时的相应运动以及可能存在的运动干涉问题，必要时进行运动校核。

二、课程内容和考核方法1、汽车和汽车底盘组成（选择）2、汽车总体设计的基本要求及概念设计（选择，简答，论述）3、汽车的类别、形式、主要参数（选择、简答、判断说明或改错、名词解释）4、发动机性能（简答、选择、填空）5、总体布置的基准线与需要考虑的各部件（选择、判断说明或改错、简答、填空）三、章节练习题1、汽车由哪几部分组成？汽车底盘由哪几部分组成？2、汽车总体设计的基本要求是什么？概念设计包括哪些过程？3、如何判断M类N类不同种类汽车？4、不同形式的乘用车、商用客车、货车的优缺点是什么？5、汽车设计时的主要尺寸参数有哪些？外廓尺寸的限制是多少？6、汽车质量参数包括哪些？其含义各是什么？选择的原则是什么？7、汽车性能参数包括哪些？其含义各是什么？选择或设计的原则是什么？8、汽车总体设计时如何确定发动机的主要参数？如何实现发动机与整车的链接？9、汽车总体布置时如何确定基准线？必须考虑哪些部件的总体布置？10、布置车厢内部尺寸时，如何确定驾乘人员的座位尺寸？四、历年试题【说明】第1章到第8章一样，试题类型种类很多，从2008年到目前，主要出现过单选题，多选题，判断题（判断说明题，判断正误题，判断改错题），填空题，名词解释题（术语题，概念题），简答题，综合应用题等，因此在答题时一定要仔细读懂题意，然后作答，特别后来对单选题和多选题这种客观题型采用机读卡答题方式时，应该在机读卡上答题，否则，即使题目内容清楚，但答非所问也要扣分，或没有在机读卡上答客观题则不能得分。

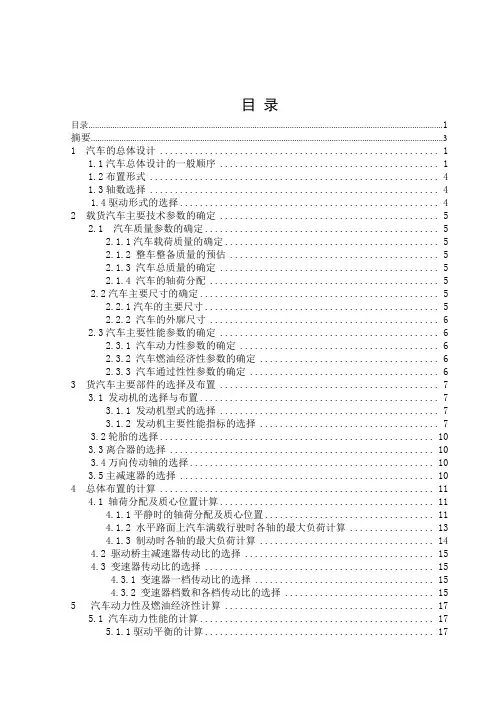

目录目录 (1)摘要 (3)1 汽车的总体设计 (1)1.1汽车总体设计的一般顺序 (1)1.2布置形式 (4)1.3轴数选择 (4)1.4驱动形式的选择 (4)2 载货汽车主要技术参数的确定 (5)2.1 汽车质量参数的确定 (5)2.1.1汽车载荷质量的确定 (5)2.1.2 整车整备质量的预估 (5)2.1.3 汽车总质量的确定 (5)2.1.4 汽车的轴荷分配 (5)2.2汽车主要尺寸的确定 (5)2.2.1汽车的主要尺寸 (5)2.2.2 汽车的外廓尺寸 (6)2.3汽车主要性能参数的确定 (6)2.3.1 汽车动力性参数的确定 (6)2.3.2 汽车燃油经济性参数的确定 (6)2.3.3 汽车通过性性参数的确定 (6)3 货汽车主要部件的选择及布置 (7)3.1 发动机的选择与布置 (7)3.1.1 发动机型式的选择 (7)3.1.2 发动机主要性能指标的选择 (7)3.2轮胎的选择 (10)3.3离合器的选择 (10)3.4万向传动轴的选择 (10)3.5主减速器的选择 (10)4 总体布置的计算 (11)4.1 轴荷分配及质心位置计算 (11)4.1.1平静时的轴荷分配及质心位置 (11)4.1.2 水平路面上汽车满载行驶时各轴的最大负荷计算 (13)4.1.3 制动时各轴的最大负荷计算 (14)4.2 驱动桥主减速器传动比的选择 (15)4.3 变速器传动比的选择 (15)4.3.1 变速器一档传动比的选择 (15)4.3.2 变速器档数和各档传动比的选择 (15)5 汽车动力性及燃油经济性计算 (17)5.1 汽车动力性能的计算 (17)5.1.1驱动平衡的计算 (17)5.1.2动力特性的计算 (19)5.2功率平衡计算 (22)5.3汽车燃油经济性的计算 (24)5.4 汽车不翻倒的条件计算 (25)5.4.1汽车不纵向翻倒的条件计算 (25)5.4.2 汽车不横向翻倒的条件计算 (25)5.5 汽车的最小转弯半径 (25)总结 (27)参考文献 (28)摘要汽车的总体设计是汽车设计工作中最重要的一环，它对汽车的设计的质量、使用性能和在市场上的竞争力有着决定性的影响。

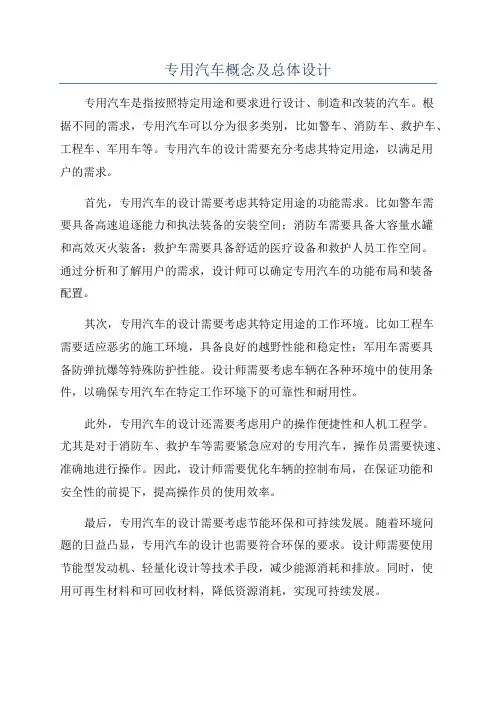

专用汽车概念及总体设计专用汽车是指按照特定用途和要求进行设计、制造和改装的汽车。

根据不同的需求，专用汽车可以分为很多类别，比如警车、消防车、救护车、工程车、军用车等。

专用汽车的设计需要充分考虑其特定用途，以满足用户的需求。

首先，专用汽车的设计需要考虑其特定用途的功能需求。

比如警车需要具备高速追逐能力和执法装备的安装空间；消防车需要具备大容量水罐和高效灭火装备；救护车需要具备舒适的医疗设备和救护人员工作空间。

通过分析和了解用户的需求，设计师可以确定专用汽车的功能布局和装备配置。

其次，专用汽车的设计需要考虑其特定用途的工作环境。

比如工程车需要适应恶劣的施工环境，具备良好的越野性能和稳定性；军用车需要具备防弹抗爆等特殊防护性能。

设计师需要考虑车辆在各种环境中的使用条件，以确保专用汽车在特定工作环境下的可靠性和耐用性。

此外，专用汽车的设计还需要考虑用户的操作便捷性和人机工程学。

尤其是对于消防车、救护车等需要紧急应对的专用汽车，操作员需要快速、准确地进行操作。

因此，设计师需要优化车辆的控制布局，在保证功能和安全性的前提下，提高操作员的使用效率。

最后，专用汽车的设计需要考虑节能环保和可持续发展。

随着环境问题的日益凸显，专用汽车的设计也需要符合环保的要求。

设计师需要使用节能型发动机、轻量化设计等技术手段，减少能源消耗和排放。

同时，使用可再生材料和可回收材料，降低资源消耗，实现可持续发展。

总体设计上，专用汽车的外观设计需要具备辨识度高、视觉冲击力强、符合专业形象的特点。

比如警车应该具备醒目的颜色和警灯，以便于迅速警示其他车辆；消防车应该具备鲜明的红色和警示标志，以增强其辨识度。

内部空间设计需要合理布局，满足功能需求和人机工程学要求。

车辆的底盘设计需要稳定可靠，承载能力强。

同时，还需要考虑车内空间的隔音、防火等特殊设计。

总之，专用汽车的概念和总体设计需要充分考虑其特定用途和工作环境，满足用户的功能需求和操作便捷性。

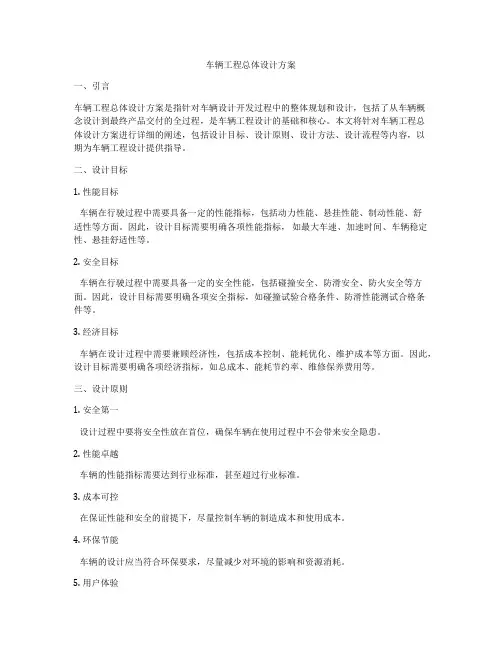

车辆工程总体设计方案一、引言车辆工程总体设计方案是指针对车辆设计开发过程中的整体规划和设计，包括了从车辆概念设计到最终产品交付的全过程，是车辆工程设计的基础和核心。

本文将针对车辆工程总体设计方案进行详细的阐述，包括设计目标、设计原则、设计方法、设计流程等内容，以期为车辆工程设计提供指导。

二、设计目标1. 性能目标车辆在行驶过程中需要具备一定的性能指标，包括动力性能、悬挂性能、制动性能、舒适性等方面。

因此，设计目标需要明确各项性能指标，如最大车速、加速时间、车辆稳定性、悬挂舒适性等。

2. 安全目标车辆在行驶过程中需要具备一定的安全性能，包括碰撞安全、防滑安全、防火安全等方面。

因此，设计目标需要明确各项安全指标，如碰撞试验合格条件、防滑性能测试合格条件等。

3. 经济目标车辆在设计过程中需要兼顾经济性，包括成本控制、能耗优化、维护成本等方面。

因此，设计目标需要明确各项经济指标，如总成本、能耗节约率、维修保养费用等。

三、设计原则1. 安全第一设计过程中要将安全性放在首位，确保车辆在使用过程中不会带来安全隐患。

2. 性能卓越车辆的性能指标需要达到行业标准，甚至超过行业标准。

3. 成本可控在保证性能和安全的前提下，尽量控制车辆的制造成本和使用成本。

4. 环保节能车辆的设计应当符合环保要求，尽量减少对环境的影响和资源消耗。

5. 用户体验车辆的设计需要考虑用户的使用习惯，设计舒适性和便利性。

四、设计方法1. 系统工程方法从整体角度出发，综合考虑车辆的功能、性能、成本、安全、使用寿命等要求，对整个车辆系统进行全面、系统的规划和设计。

2. 综合设计方法在设计过程中，需要综合考虑各种设计要素，如结构设计、材料选择、工艺设计、外观设计等，实现功能的有机组合。

3. 模块化设计方法在车辆设计过程中，模块化设计可以降低设计难度，提高整车的灵活性和可维护性，同时降低生产成本。

4. 智能化设计方法将智能化技术应用于车辆设计中，可以提高车辆的智能化程度，提升用户体验。

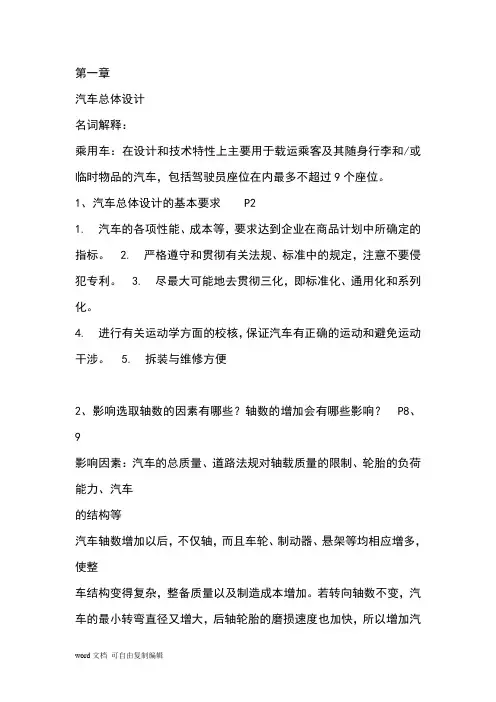

第一章汽车总体设计名词解释：乘用车：在设计和技术特性上主要用于载运乘客及其随身行李和/或临时物品的汽车，包括驾驶员座位在内最多不超过9个座位。

1、汽车总体设计的基本要求P21. 汽车的各项性能、成本等，要求达到企业在商品计划中所确定的指标。

2. 严格遵守和贯彻有关法规、标准中的规定，注意不要侵犯专利。

3. 尽最大可能地去贯彻三化，即标准化、通用化和系列化。

4. 进行有关运动学方面的校核，保证汽车有正确的运动和避免运动干涉。

5. 拆装与维修方便2、影响选取轴数的因素有哪些？轴数的增加会有哪些影响？P8、9影响因素：汽车的总质量、道路法规对轴载质量的限制、轮胎的负荷能力、汽车的结构等汽车轴数增加以后，不仅轴，而且车轮、制动器、悬架等均相应增多，使整车结构变得复杂，整备质量以及制造成本增加。

若转向轴数不变，汽车的最小转弯直径又增大，后轴轮胎的磨损速度也加快，所以增加汽车轴数是不得已的选择。

影响选取驱动形式的因素：汽车的用途、总质量和对车辆通过性能的要求3、乘用车的布置形式有哪些？各自的优缺点？P9、10、11 发动机前置前轮驱动FF：优点：A、前桥轴荷大，有明显的不足转向性能；B、前轮是驱动轮，越过障碍的能力高；C、主减速器与变速器装在一个壳体内，故动力总成结构紧凑，不需要在变速器与主减速器之间设置传动轴，车内地版凸包高度降低，有利于提高乘坐舒适性；D、发动机布置在轴距外时，汽车的轴距可以缩短，因而有利于提高汽车的机动性；E、散热条件好，发动机可得到足够的冷却；F、有足够大的行李箱空间；G、容易改装为客货两用车或救护车；H、供暖机构简单，且管路短而供暖效率高；I、发动机、离合器、变速器与驾驶员位置近，所以故操纵机构简单；J、发动机横置时能缩短汽车的总长，整备质量减轻；K、发动机横置时，降低了齿轮的制造难度，同时在装配和使用时也不必进行齿轮调整工作，变速器和主减速器可以使用同一种润滑油。

缺点：A、前轮驱动并转向需要采用等速万向节，其结构和制造工艺均复杂；B、前桥负荷较后轴重，且前轮又是转向轮，故前轮工作条件恶劣，轮胎寿命短；C、上坡行驶时驱动轮上的附着力减少，汽车爬坡能力降低，特别是在爬泥泞的坡道时，驱动轮容易打滑并使汽车丧失操纵稳定性；D、后轴负荷小而且制动时轴荷要前移，故后轮容易抱死并引起汽车侧滑；E、发动机横置时受空间限制，总体布置工作困难，维修与保养时的接近性变差；F、一旦发生正面碰撞事故，因发动机及其附件损失较大，维修费用高。

汽车设计的内容包括整车总体设计、总成设计和零件设计。

整车总体设计又称为汽车的总布置设计，其任务是使所设计的产品达到设计任务书所规定的整车参数和性能指标的要求，并将这些指标分解为有关总成的参数和功能。

3.1 整车总布置根据人机工程学的要求，对车手的体型和坐姿定下整车的初步控制尺寸进行各项数据的测量，并在CATIA中建模（如图1），确立车架的宽度长度、车身高度等。

车架的宽度一般能满足车手乘坐要求，并能排线（刹车线、油门线、电线），安装车身即可，尽量取小。

这样，在保证车架用料少的同时，也利于车身设计的流线型。

车身高度尽量低矮，一般可以取发动机竖直放置时的最高点，这个高度车手躺下时的视野一般是可以保证的。

底盘高度要保证有尽量大的离地间隙，同时又不能使得重心太高，以免高速过弯时翻车。

轮距轴距不必考虑太多。

轮距轴距的计算、前后载荷分配等是为了保证有足够的地面附着力。

我们的节能车的驱动力还没有能大到可能超过地面附着力的程度。

所以只要保证不干涉即可（驱动力的大小取决于发动机的改造，当发动机输出的转矩过大时才要考虑此因素）。

3.2 车架的设计计车架要先了解钢材和焊接，怎么对各种钢材加工，并把车架搭出来。

同时，也是能用到有限元分析软件比较多的地方，通过最优的结构用最少的材料达到最大的刚度（车架的设计中减轻重量是比较关键的）。

车架的作用主要是连接其他组件，并保证安装的稳定性。

所以设计车架要了解转向、车身和后轴，思考怎么将他们可靠地定位。

同时，车架的很多尺寸都来源于其他部分的设计。

我们设计的节能车采用第23号钢（含碳量0.23%）料焊接而成，分别采用了车架20×20×1，20×20×2焊接矩形钢管、20×20×2角钢。

车架采用边梁形式，中间主要承载部份以金型材搭建，前桥以及后桥等受力较大部分由焊接矩形钢管以及20×20×2角钢搭建，前悬以及发动机支架等非大承载部位由20×20×2角钢搭建。

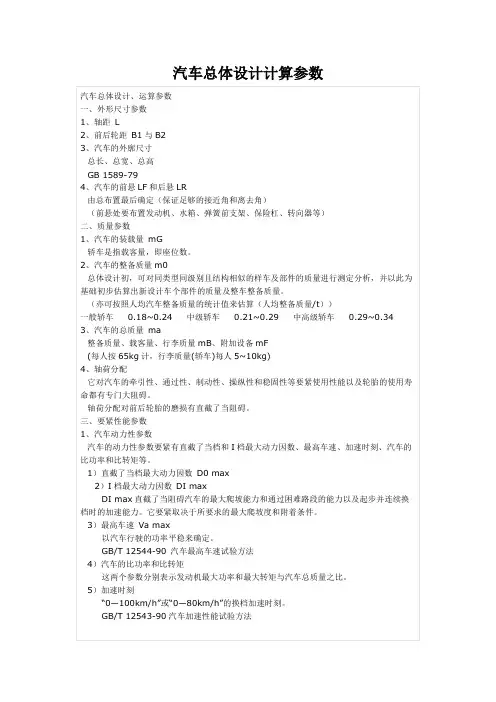

汽车总体设计计算参数汽车总体设计、运算参数一、外形尺寸参数1、轴距L2、前后轮距B1与B23、汽车的外廓尺寸总长、总宽、总高GB 1589-794、汽车的前悬LF和后悬LR由总布置最后确定（保证足够的接近角和离去角）（前悬处要布置发动机、水箱、弹簧前支架、保险杠、转向器等）二、质量参数1、汽车的装载量mG轿车是指载客量，即座位数。

2、汽车的整备质量m0总体设计初，可对同类型同级别且结构相似的样车及部件的质量进行测定分析，并以此为基础初步估算出新设计车个部件的质量及整车整备质量。

（亦可按照人均汽车整备质量的统计值来估算（人均整备质量/t））一般轿车0.18~0.24 中级轿车0.21~0.29 中高级轿车0.29~0.34 3、汽车的总质量ma整备质量、载客量、行李质量mB、附加设备mF(每人按65kg计，行李质量(轿车)每人5~10kg)4、轴荷分配它对汽车的牵引性、通过性、制动性、操纵性和稳固性等要紧使用性能以及轮胎的使用寿命都有专门大阻碍。

轴荷分配对前后轮胎的磨损有直截了当阻碍。

三、要紧性能参数1、汽车动力性参数汽车的动力性参数要紧有直截了当档和I档最大动力因数、最高车速、加速时刻、汽车的比功率和比转矩等。

1）直截了当档最大动力因数D0 max2）I档最大动力因数DI maxDI max直截了当阻碍汽车的最大爬坡能力和通过困难路段的能力以及起步并连续换档时的加速能力。

它要紧取决于所要求的最大爬坡度和附着条件。

3）最高车速Va max以汽车行驶的功率平稳来确定。

GB/T 12544-90 汽车最高车速试验方法4）汽车的比功率和比转矩这两个参数分别表示发动机最大功率和最大转矩与汽车总质量之比。

5）加速时刻“0—100km/h”或“0—80km/h”的换档加速时刻。

GB/T 12543-90汽车加速性能试验方法表一常见轿车的动力性参数范畴发动机排量直截了当档最大动力因数D0 max I档最大动力因数DImax 最高车速va max/km/h 比功率(Pe/ma)/kW.t-1 比转矩(T/ma)/N.m.t-1中级轿车 1.6~2.5 0.11~0.13 0.30~0.50 160~200 43~68 90~110中高级轿车 2.5~4.0 0.13~0.15 0.30~0.50 180~220 50~72 95~125表二动力性运算需要的数据发动机使用外特性的Tq—n曲线的拟和公式以及发动机最低转速nmin和最高转速nmax 装载质量（乘客数）整车整备质量总质量车轮（滚动）半径传动系机械效率滚动阻力系数空气阻力系数X迎风面积主减速器传动比飞轮转动惯量二前轮转动惯量二后轮转动惯量轴距质心至前轴距离（满载、空载）质心高（满载、空载）变速器传动比(各档)运算目标（结果）：绘制汽车驱动力与行驶阻力平稳图、确定最高车速、绘制汽车爬坡度图（附着率曲线）、确定最大爬坡度（克服该坡度时相应的驱动轮的附着率）、绘制汽车行驶加速度倒数曲线、绘制汽车I档起步加速至100km/h的车速-时刻曲线、求解汽车行驶起步到100km/h的加速时刻，绘制汽车动力特性图、确定直截了当档和I档最大动力因数。

汽车总体设计要求一、整车主要参数的确定：1、前悬、后悬、轴距的确定：根据设计任务书提供的车身型号、货厢内部尺寸确定前悬、后悬、轴距的尺寸。

前悬长：主要依据车身前悬及车身布置位置，前翻车身还要考虑车身前翻时与保险杠的间隙。

后悬长：也是确定轴距长度，后悬除要符合法规要求之外，要充分考虑对离去角、质心位置的合理性，车身与货厢的合理间隙，应该保证高位进气在车身翻转时有至少30mm间隙。

2、整车高度的确定：车身高度的确定：车身高度的确定主要受发动机高低位置的影响，发动机高低位置确定之后，应该保证车身地板与发动机最小间隙在30mm以上。

整车高度确定：（既货厢帽檐或护栏高度的确定）货厢带前帽檐：应保证车身前翻时，车身及附件与货厢帽檐最小间隙大于60mm。

货厢为护栏结构：安全架与车身顶盖高度差：（GB7258规定：载质量为1吨及1吨以上的货车、农用车为70-100mm）3、整车宽度的确定：一般来言，车辆的最宽决定于货厢的宽度。

4、轮距确定：前轮距：前轮距的确定实际上就是前桥的选取，前桥的选取主要决定于设计载质量，前轮距主要受车身轮罩的宽度、车轮的偏距影响，并且受到法规（整车外宽不超过）的限制，同时要考虑前轮的最大转角。

后轮距：后轮距的确定实际上就是后桥的选取，后桥的选取主要决定于设计载质量，同时再根据货厢的宽度来选取合适的轮距。

二、驾驶室内人机工程总布置：1、 R点至顶棚的距离：≥9102、 R点至地板的距离：370±1303、 R点至仪表板的水平距离：≥5004、 R点至离合器和制动踏板中心在座椅纵向中心面上的距离：750~850（气制动或带有助力器的离合器和制动器，此尺寸的增加不大于100）5、背角：5~28°6、足角：87~95°7、转向盘外缘至侧面障碍物的距离：≥100（轻型货车≥80）8、转向盘中心对座椅中心面的偏移量：≤409、转向盘平面与汽车对称平面间夹角：90±510、转向盘外缘至前面及下面障碍物的距离：≥8011、转向盘下缘至离合和制动踏板中心在转向柱纵向中心面上的距离：≥60012、转向盘后缘至靠背距离：≥35013、转向盘下缘至座垫上表面距离：≥16014、离合、制动踏板行程：≤20015、离合踏板中心至侧壁的距离：≥8016、离合踏板中心至制动踏板中心的纵向中心面的距离：≥11017、制动踏板纵向中心面至通过加速踏板中心的纵向中心面的距离：≥10018、制动踏板纵向中心面距转向管住纵向中心面的距离：50~15019、加速踏板纵向中心面至最近障碍物的距离：≥6020、变速杆和手制动手柄在任意位置时，距驾驶室内其他零件或操纵杆的距离：≥50三、底盘总布置：1、车架宽度的确定：发动机安装部位的车架外宽的确定a．发动机宽度尺寸：特别是在车架纵梁附近的发动机宽度。

汽车总体设计要求一、整车主要参数的确定：1、前悬、后悬、轴距的确定：根据设计任务书提供的车身型号、货厢部尺寸确定前悬、后悬、轴距的尺寸。

1.1前悬长：主要依据车身前悬及车身布置位置，前翻车身还要考虑车身前翻时与保险杠的间隙。

1.2后悬长：也是确定轴距长度，后悬除要符合法规要求之外，要充分考虑对离去角、质心位置的合理性，车身与货厢的合理间隙，应该保证高位进气在车身翻转时有至少30mm间隙。

2、整车高度的确定：2.1车身高度的确定：车身高度的确定主要受发动机高低位置的影响，发动机高低位置确定之后，应该保证车身地板与发动机最小间隙在30mm以上。

2.2整车高度确定：（既货厢帽檐或护栏高度的确定）2.2.1货厢带前帽檐：应保证车身前翻时，车身及附件与货厢帽檐最小间隙大于60mm。

2.2.2货厢为护栏结构：安全架与车身顶盖高度差：（GB7258规定：载质量为1吨及1吨以上的货车、农用车为70-100mm）3、整车宽度的确定：一般来言，车辆的最宽决定于货厢的宽度。

4、轮距确定：4.1前轮距：前轮距的确定实际上就是前桥的选取，前桥的选取主要决定于设计载质量，前轮距主要受车身轮罩的宽度、车轮的偏距影响，并且受到法规（整车外宽不超过2.5m）的限制，同时要考虑前轮的最大转角。

4.2后轮距：后轮距的确定实际上就是后桥的选取，后桥的选取主要决定于设计载质量，同时再根据货厢的宽度来选取合适的轮距。

二、驾驶室人机工程总布置：1、R点至顶棚的距离：≥9102、R点至地板的距离：370±1303、R点至仪表板的水平距离：≥5004、R点至离合器和制动踏板中心在座椅纵向中心面上的距离：750~850（气制动或带有助力器的离合器和制动器，此尺寸的增加不大于100）5、背角：5~28°6、足角：87~95°7、转向盘外缘至侧面障碍物的距离：≥100（轻型货车≥80）8、转向盘中心对座椅中心面的偏移量：≤409、转向盘平面与汽车对称平面间夹角：90±510、转向盘外缘至前面及下面障碍物的距离：≥8011、转向盘下缘至离合和制动踏板中心在转向柱纵向中心面上的距离：≥60012、转向盘后缘至靠背距离：≥35013、转向盘下缘至座垫上表面距离：≥16014、离合、制动踏板行程：≤20015、离合踏板中心至侧壁的距离：≥8016、离合踏板中心至制动踏板中心的纵向中心面的距离：≥11017、制动踏板纵向中心面至通过加速踏板中心的纵向中心面的距离：≥10018、制动踏板纵向中心面距转向管住纵向中心面的距离：50~15019、加速踏板纵向中心面至最近障碍物的距离：≥6020、变速杆和手制动手柄在任意位置时，距驾驶室其他零件或操纵杆的距离：≥50三、底盘总布置：1、车架宽度的确定：1.1发动机安装部位的车架外宽的确定a．发动机宽度尺寸：特别是在车架纵梁附近的发动机宽度。

第一章汽车的总体设计一、简答题：1. 总体设计的任务？2. 总体设计的工作顺序？3. 设计任务书包括哪些内容？4. 按发动机的位置分，汽车有哪几种布置型式，各自有什么优缺点？5. 按发动机的相对位置分，汽车有哪几种布置型式，各自特点如何？6. 大客车有哪几种布置型式，各自有什么优缺点？7. 轿车的布置型式有哪几种？8. 简要回答汽车轴距的长短会对汽车的性能产生哪些影响？9. 简要回答汽车轮距的大小会对汽车产生哪些影响？单就货车而言如何确定其前后轮距？10. 前后悬的长短会对汽车产生哪些影响？11. 各种车辆的汽车装载质量（简称装载量）是如何定义的？12. 什么叫整车整备质量？13. 汽车轴荷分配的基本原则是什么？14. 汽车的动力性参数包括哪些？15. 按汽缸排列的形式来分，发动机有哪几种型式？简述各自的特点？16. 轮胎的型号应如何选择？17. 简述画转向轮跳动图的目的？18. 简述画传动轴跳动图的目的？19. 简述采用独悬架时转向轮跳动图的画法？20. 简述转向传动装置与悬架共同工作校核图的目的，并介绍当前悬架用纵置钢板弹簧时的校核方法？第二章离合器设计一、计算题1. 某汽车采用普通有机摩擦材料做摩擦片的单片离合器。

已知：从动片外径D= 355.6mm 从动片内径d = 177.8mm摩擦系数μ =0.25摩擦面单位压力P =0.16N/mm求该车离合器可以传递的最大摩擦力矩。

2. 某厂新设计一载重量为4t 的农用汽车，其发动机为6100Q 水冷柴油机，发动机最大扭矩Me =340N · m/1700~1800 转/ 分。

试初步确定离合器的结构型式及主要尺寸。

（取μ =0.25 ）3. 验算CA —— 140 型汽车离合器参数：已知：离合器为双片式，摩擦片D= 280mm ，d= 165mm μ =0.25铆钉孔一面36 个，坑径= 9.5mm压紧弹簧数I =12 自由高度H= 70.5mm 弹簧外径30mm ，钢丝直径3.75mm有效圈数6.5 工作高度42mm ，（负载490~570N ）发动机扭矩：Me =N · m 操纵机构尺寸：（教材P101 ，图3-30 ）a= 436mm b= 110mm ，C= 90mm d= 40mm ，e= 92mm f= 22.5mm ，S = 3mm S= 0.8mm ，求：1. 摩擦面单位压力P ； 2. 离合器后备系数（不考虑坑径）：（弹簧压紧负载为570N 时）（弹簧压紧负载为490N 时）（摩擦片单面磨损量0.5mm ）3. 踏板行程S ；4. 踏板自由行程S ；5. 踏板力Q ；6. 弹簧的工作应力；4. 已知某轻型载重汽车离合器中采用的具有径向切槽的膜片弹簧，其主要尺寸如下图：发动机最大功率：Pe =146 马力/5400n最大扭矩：Me = 19.0kg · m/3500n 分离指数：n=3摩擦片外径：D= 232mm 摩擦片内径：d= 160mm材料：60Si MnA E=2.1 × 10 kg/cm μ =0.30求：①膜片弹簧的载荷变形特性：P ~ 曲线；②离合器彻底分离时分离轴承作用的载荷P ；③膜片弹簧的后备系数；④膜片弹簧的最大应力：、。

名词解释汽车布置形式: 发动机、驱动桥和车身（或驾驶室）的相互关系和布置特点整车整备质量？答：整车整备质量是指车上带有全部装备（包括随车工具、备胎等），加满燃料、水，但没有装货和载人时的整车质量。

发动机的悬置结构形式及特点？答：发动机的悬置结构形式：传统的橡胶悬置和液压阻尼式橡胶悬置。

传统的橡胶悬置特点是结构简单，制造成本低，但动刚度和阻尼损失角θ的特性曲线基本上不随激励频率变化。

液压阻尼式橡胶悬置的动刚度及阻尼损失角有很强的变频特性，对于衰减发动机怠速频段内的大幅振动十分有利。

公路车辆法规规定的单车外廓尺寸？答：公路车辆法规规定的单车外廓尺寸：长不应超过12m；宽不超过2.5m；高不超过4m。

双十字轴万向节等速传动的条件？答：处于同一平面的双万向节等速传动的条件：1）保证同传动轴相连的两万向节叉应布置在同一平面内；2）两万向节夹角α1与α2相等。

汽车总布置草图三维坐标系的基准线？答：车架上平面线作为垂直方向尺寸的基准线，即z坐标线的基准线；汽车中心线作为横向尺寸的基准线，即y坐标线的基准线；前轮中心线作为纵向方向尺寸的基准线，即x坐标线的基准线。

汽车比功率：是汽车所装发动机的标定最大功率与汽车最大总质量之比轴荷分配：轴荷分配是指汽车在空载或满载静止状态下，各车辆对支承平面的垂直载荷，也可以用占空载或者满载总质量的百分比表示车架静载荷：静载荷是指汽车静止时，车架所承受的悬架弹簧以上部分的载荷，包括车架质量、车身质量、安装在车架上的总成与附属的质量以及有效载荷的总和。

汽车总布置草图主要进行的运动校核？答：转向传动机构与悬架运动的校核：作转向轮跳动图；根据悬架跳动量，作传动轴跳动图。

原则上有相对运动的地方都要进行运动干涉校核。

汽车设计中必须考虑“三化”是什么？答：汽车设计中必须考虑“三化”是标准化、通用化、系列化。

轿车的布置形式:主要有发动机前置前轮驱动、发动机前置后轮驱动、发动机后置后轮驱动三种，少数轿车采用发动机前置全轮驱动。
