电流和电路电压和电阻知识点复习习题中考题

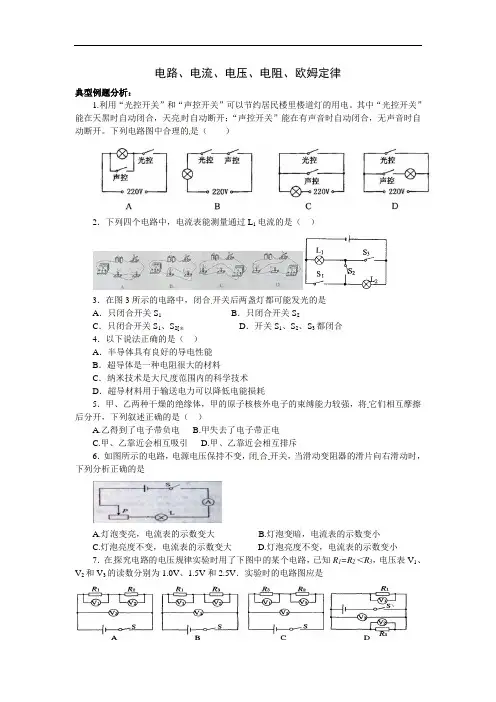

电路、电流、电压、电阻、欧姆定律典型例题分析：1.利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。

其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。

下列电路图中合理的是（）2．下列四个电路中，电流表能测量通过L1电流的是（）3．在图3所示的电路中，闭合开关后两盏灯都可能发光的是A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2[来D．开关S1、S2、S3都闭合4．以下说法正确的是（）A．半导体具有良好的导电性能B．超导体是一种电阻很大的材料C．纳米技术是大尺度范围内的科学技术D．超导材料用于输送电力可以降低电能损耗5．甲、乙两种干燥的绝缘体，甲的原子核核外电子的束缚能力较强，将它们相互摩擦后分开，下列叙述正确的是（）A.乙得到了电子带负电B.甲失去了电子带正电C.甲、乙靠近会相互吸引D.甲、乙靠近会相互排斥6．如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是A.灯泡变亮，电流表的示数变大B.灯泡变暗，电流表的示数变小C.灯泡亮度不变，电流表的示数变大D.灯泡亮度不变，电流表的示数变小7．在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是8．通过A、B两个电路元件的电流与其两端电压的关系如图所示，将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是V；将A、B并联接入电路，当通过B的电流为0.2A时，A两端的电压是V。

9．如图所示，甲、乙是电流表或电压表。

当开关S闭合后，要使电阻R1、R2并联，甲表是____________，乙表是_____________。

课上练习：10．为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。

初中物理中考物理复习《电流和电路电压和电阻》最新单元练习题（答题时间：120分钟）1. 如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（）2. 在手电筒电路中，提供电能的是（）A. 电池B. 灯泡C. 导线D. 开关3. 图中的电路图和实物图相对应的是（）控制照明灯L和吸尘电动机4. 某品牌的微型电脑吸尘器有两个开关，开关S1只控制吸尘电动机M，下列电路图符合要求的是（）M，开关S25. 如图所示各电路图中，闭合开关后，电压表能测灯L 1两端电压的是（ ）6. 如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为I A ＝0.5 A ，I B ＝0.3 A ，I C ＝0.2 A ，在表格中记录数据后，下一步首先应该做的是（ ）A. 整理器材，结束实验B. 换用不同规格的小灯泡，再测出几组电流值C. 分析数据，得出结论D. 换用电流表的另一量程，再测出一组电流值7. 如图所示的电路中，①、②、③是连接在电路中的三只电学仪表；闭合开关S 后，灯L 1、L 2均正常发光.则（ ）A. ①是电流表，②、③是电压表B. ①、②是电流表，③是电压表C. ①、③是电流表，②是电压表D. ②是电流表，①、③是电压表8. 如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（ ）9. 下列四个电路中，电流表能测量通过灯L1电流的是（）10. 如图所示的电路中，闭合开关S后，两灯都不亮。

用电压表检测得到的结果是：UAB ＝UBC＝UDE＝UEF＝0，若故障只有一处，则可能的原因是（）A. 电路A、B间短路B. 电路B、C间断路C. 电路D、E间短路或断路D. 电路E、F间断路11. 如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化.这个实验说明铅笔芯是___________（选填“导体”或“绝缘体”），还能说明导体的电阻与____________有关，受此启发，人们制造了一种可以改变电阻大小的元件，叫做________________。

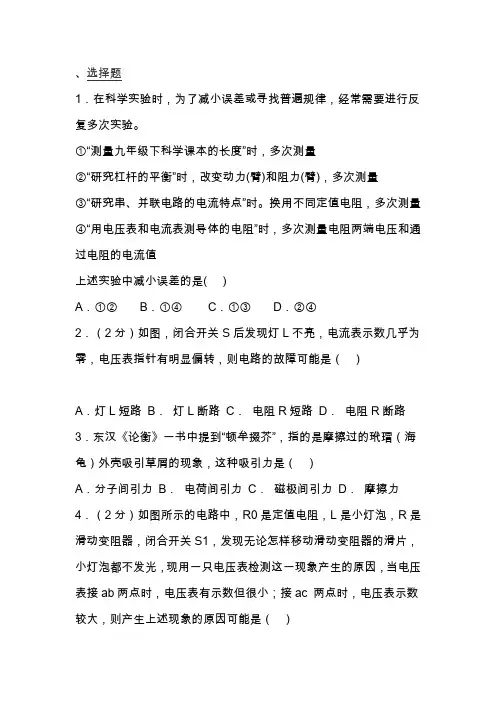

、选择题1．在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验。

①“测量九年级下科学课本的长度”时，多次测量②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量③“研究串、并联电路的电流特点”时。

换用不同定值电阻，多次测量④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值上述实验中减小误差的是( )A．①②B．①④C．①③D．②④2．（2分）如图，闭合开关S后发现灯L不亮，电流表示数几乎为零，电压表指针有明显偏转，则电路的故障可能是（）A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路3．东汉《论衡》一书中提到“顿牟掇芥”，指的是摩擦过的玳瑁（海龟）外壳吸引草屑的现象，这种吸引力是（）A．分子间引力B．电荷间引力C．磁极间引力D．摩擦力4．（2分）如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S1，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac 两点时，电压表示数较大，则产生上述现象的原因可能是（）A．L短路B．L 断路C．R断路D．R0阻值很大5．下列电学实验，都可以通过调节滑动变阻器来测量多组电流和电压，其中为了减小实验误差的是A．探究电流与电阻的关系B．伏安法测电阻C．练习使用滑动变阻器D．探究电流与电压的关系6．教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温．设计要求：风扇不转，灯泡不能发光，风扇的电动机启动后，灯泡才能通电发光；灯泡熄灭后，风扇能继续工作．如图所示的四个简化电路图中，符合上述设计要求的是（）7．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．只有自由电子的定向移动才能形成电流C．电源是将其它形式的能转化为电能的装置D．有电源就一定有电流8．下列说法中正确的是：（）A. 正、负电荷的定向移动都能形成电流B. 绝缘体不容易导电的原因是因为绝缘体内缺少电子C. 正电荷定向移动的方向为电流的方向D. 电荷的移动形成电流9．如图，电源电压不变，L1、L2正常发光，过一会儿，电压表示数比灯泡正常发光时电压表示数明显变大，则电路可能发生的故障是（）A、L1断路B、L2短路C、L1短路D、L2断路10．在图所示的电路中，开关闭合后，三个灯泡串联的电路是( )二、填空题11．在下图中，当开关K闭合后，两只小灯泡发光，电压表示数为4V。

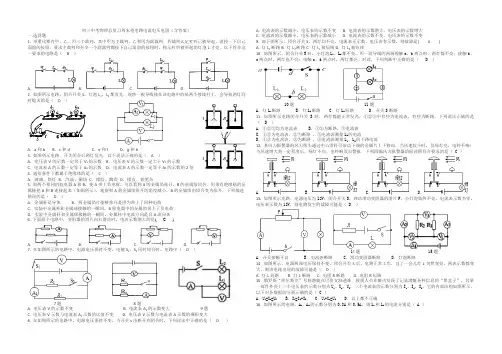

初三中考物理总复习周末卷电路电流电压电阻（含答案）一.选择题1. 举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（B）A ．B ．C ．D ．2. 如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（D）A．a和b B．c和d C．e和f D．g和h3. 如图所示电路．开关闭合后两灯发光．以下说法正确的是（A）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍4. 通常条件下都属于绝缘体的是（C）A．玻璃、铁钉B．汽油、铜块C．橡胶、陶瓷D．橡皮、铅笔芯5. 取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合．用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开．下列描述错误的是（D）A．金属杆是导体B．两金属箔片能够张开是因为带上了同种电荷C．实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D．实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B6.下面四个电路中，变阻器的滑片向右滑动时，电表示数增大的是( C )A.B.C.D.7. 在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（D）7题8题A. 电压表V的示数不变B. 电流表A1的示数变大9题C. 电压表V示数与电流表A1示数的比值不变D. 电压表V示数与电流表A示数的乘积变大8. 在如图所示的电路中，电源电压保持不变，当开关s由断开到闭合时，下列说法中正确的是（ D ）A. 电流表的示数减小，电压表的示数不变 B. 电流表的示数增大，电压表的示数增大C. 电流表的示数减小，电压表的示数减小D. 电流表的示数不变，电压表的示数不变9. 如下图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是( A )A. 灯L1断路B. 灯L2断路C. 灯L1被短接D. 灯L2被短接10.如图所示，闭合开关S时，小灯泡L1、L2都不亮。

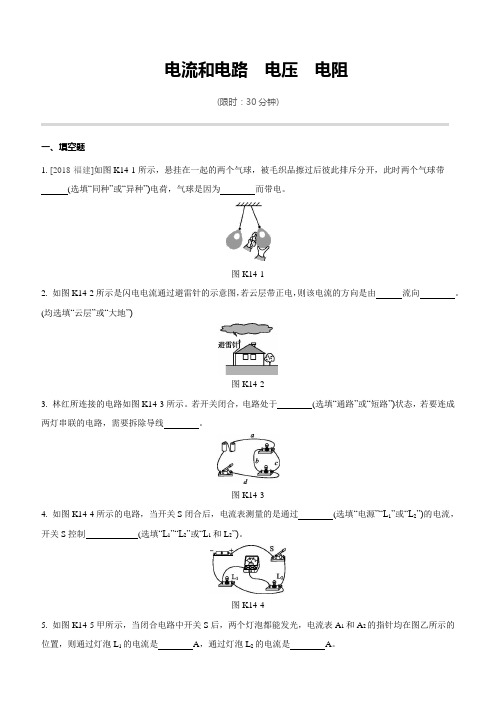

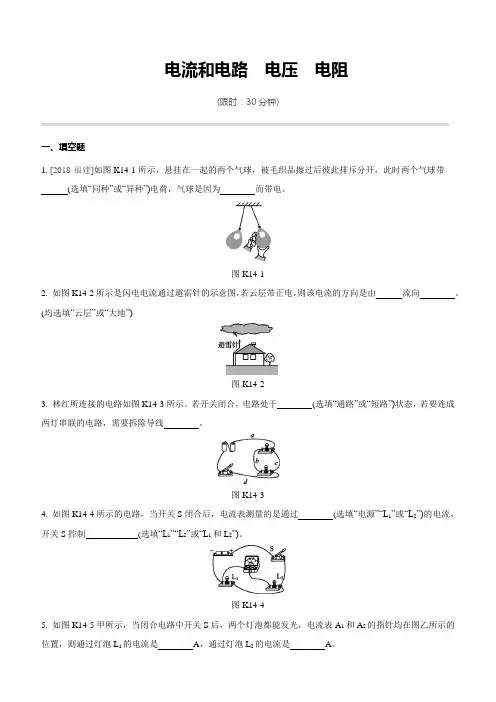

电流和电路电压电阻(限时：30分钟)一、填空题1. [2018·福建]如图K14-1所示，悬挂在一起的两个气球，被毛织品擦过后彼此排斥分开，此时两个气球带(选填“同种”或“异种”)电荷，气球是因为而带电。

图K14-12. 如图K14-2所示是闪电电流通过避雷针的示意图，若云层带正电，则该电流的方向是由流向。

(均选填“云层”或“大地”)图K14-23. 林红所连接的电路如图K14-3所示。

若开关闭合，电路处于(选填“通路”或“短路”)状态，若要连成两灯串联的电路，需要拆除导线。

图K14-34. 如图K14-4所示的电路，当开关S闭合后，电流表测量的是通过(选填“电源”“L1”或“L2”)的电流，开关S控制(选填“L1”“L2”或“L1和L2”)。

图K14-45. 如图K14-5甲所示，当闭合电路中开关S后，两个灯泡都能发光，电流表A1和A2的指针均在图乙所示的位置，则通过灯泡L1的电流是A，通过灯泡L2的电流是A。

图K14-56. 如图K14-6所示，林红同学在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池，观察电压表的接线和指针偏转可知：铜片是盐水电池的极，电池的电压为V。

图K14-67. [2018·江西]如图K14-7所示，卡通动物的对话，形象地描述了导体的电阻大小与导体的材料、和的关系。

图K14-78. 图K14-8所示为林红同学设计的调光灯模拟实验电路图。

开关闭合前，滑动变阻器的滑片P应移到(选填“A”或“B”)端；使用过程中要使灯泡变亮，滑片P应向(选填“A”或“B”)端移动；若接入电路中的接线柱改为A、C，则上述实验中滑动变阻器的调节规律(选填“不变”或“改变”)。

图K14-8二、选择题9. [2019·镇江]甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图K14-9所示，已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同，则下列判断正确的是()图K14-9A. 甲、乙两球均带正电B. 甲、乙两球均带负电C. 甲球带正电，乙球一定带负电D. 甲球带负电，乙球可能不带电10. [2018·随州]如图K14-10所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是()图K14-10A. 摩擦过程中创造了电荷B. 验电器的金属箔开始时带负电荷C. 验电器的工作原理是异种电荷相互排斥D. 此过程中，瞬间产生的电流方向是从箔片流向橡胶棒11. [2019·湘潭]图K14-11是电吹风的简化电路图，其中M是吹风机，R是电热丝。

第五、六章 电流和电路 电压、电阻 知识点一：电荷1.（2010·蚌埠中考）A 、B 、C 、D 四个带电体，已知D 带正电，A 和C 互相排斥，C 和B 互相吸引，而B 和D 也互相排斥，则（ ）A ．A 、C 带正电，B 带负电 B ．A 、C 带负电，B 带正电 C ．B 、C 带正电，A 带负电D ．A 所带电性不能确定2.(2009·沈阳中考)用毛皮摩擦过的气球能粘在墙面上不掉下来，下列现象与其实质相同的是（ ）A ．寒冷的冬天用湿手摸户外的金属单杠，手会被粘上B ．在干燥的天气里，用塑料梳子梳头发时，头发会被梳子粘起C ．两个铅柱底面削平挤压后能粘在一起D ．电视里讲解棋类比赛时，棋子可以粘在竖直悬挂的棋盘上 3．（2009·常德中考）把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则这个小球（ ）A ．一定不带电B ．一定带负电C ．一定带正电D ．可能不带电 4．(2009·昆明中考)下列说法中，正确的是（ ） A ．摩擦起电就是创造了电荷B ．一个带正电的物体能够吸引另一个物体，另一个物体一定带负电C ．规定正电荷定向移动的方向为电流的方向D ．与任何物体摩擦后的玻璃一定带正电5.（2008·自贡中考）验电器可用来检测（ ）A 电流做功的多少B 电路中电流的大小C 物体是否带电D ．电路两端的电压 6．（2007·临沂中考）下列现象中与静电无关的是（ ）A 用塑料梳子梳干燥的头发越梳越蓬松B ．通信卫星采用硅光电池板提供电能C 运送石油的大卡车常在地上拖一条铁链D ．晚上脱化纤毛衣时会有火花产生7．将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图所示，由此可知：有机玻璃棒带__电，这是因为__电荷相互____．8． (2009·达州中考)电扇使用一段时间后，扇叶很容易粘上灰尘，这是因为扇叶转动过程中带上了__________，具有_______________的性质，所以灰尘被吸在扇叶上。

初三物理中考复习电流电压电阻计算题训练含答案1.在电路中，当开关S闭合时，灯L1和L2两端的电压分别为8V-3.8V=4.2V和3.8V。

2.在电路中，根据欧姆定律，R1支路的电流为0.6A，R2支路的电流为0.3A，因此总电流为0.9A。

根据基尔霍夫定律，电源电压为U=I(R1+R2)=0.9A×(5Ω+10Ω)=13.5V。

R1支路的电流为0.6A。

3.在电路中，根据基尔霍夫定律，通过L1的电流等于通过L2的电流。

根据电流表的示数，通过A的电流为0.5A，通过B的电流为0.2A，因此通过L1的电流为0.5A-0.2A=0.3A。

4.在电路中，根据基尔霍夫定律，总电流等于I1+I2.因此I1=1.2A-0.9A=0.3A，I2=0.9A。

5.在电路中，根据基尔霍夫定律，通过L1的电流等于通过L2的电流。

根据电流表的示数，通过A的电流为0.5A，通过B的电流为0.3A，因此通过L1的电流为0.5A-0.3A=0.2A，通过L2的电流为0.3A。

6.在电路中，根据欧姆定律，电路中的总电阻为R=U/I=6V/2.5V=2.4Ω。

根据电路中的并联电路原理，小灯泡L2两端的电压等于电源电压，即6V。

7.在电路中，根据电阻定律，小灯泡的电阻为R=U/I=6V/6W=1Ω。

当电流表的示数为0.7A时，小灯泡的电功率为P=UI=0.7A×6V=4.2W。

8.在电路中，根据基尔霍夫定律，电源两端的电压为U=I1R1+I2R2=0.6A×10Ω+0.9A×(10Ω+R2)，R2=5Ω。

电源两端的电压为U=9V。

9.在电路中，根据欧姆定律，电路中的总电阻为R=U/I=6V/0.2A=30Ω。

根据电路中的并联电路原理，电压表的阻值为R=U/I=6V/0.5A=12Ω。

10.在电路中，根据欧姆定律，R1和R2并联的总电阻为R=R1R2/(R1+R2)=3Ω。

根据基尔霍夫定律，电源电压为U=IR=0.2A×3Ω=0.6V，通过R1的电流为I=U/R1=0.6V/10Ω=0.06A。

初三物理电流电压电阻练习题1. 问题描述电路图如下，将其连接后，求解下列问题：[电路图]2. 题目一在电路图中，电源电压为12V，电阻1的电阻值为4Ω，电阻2的电阻值为6Ω，求解电流I1和I2的大小。

3. 解答一根据欧姆定律，我们知道电流I与电阻R和电压U之间存在以下关系：I = U / R。

根据电路图，我们可以得到以下等式：1. 对于电流I1：12V = I1 × 4Ω，解得I1 = 3A。

2. 对于电流I2：12V = I2 × 6Ω，解得I2 = 2A。

因此，电流I1的大小为3A，电流I2的大小为2A。

4. 题目二如果将电阻1的电阻值改为8Ω，电流I1和I2的大小会发生什么变化？5. 解答二根据欧姆定律，我们可以得到以下等式：1. 对于电流I1：12V = I1 × 8Ω，解得I1 = 1.5A。

2. 对于电流I2：12V = I2 × 6Ω，解得I2 = 2A。

由此可见，如果将电阻1的电阻值改为8Ω，电流I1的大小会减小为1.5A，而电流I2的大小保持不变。

6. 题目三根据电路图提供的信息，求解电阻3的电阻值。

7. 解答三根据欧姆定律，我们可以得到以下等式：1. 对于电流I2：12V = I2 × 6Ω，解得I2 = 2A。

2. 对于电阻3：12V = 2A × R3，解得R3 = 6Ω。

因此，电阻3的电阻值为6Ω。

8. 结论通过以上练习题，我们可以应用欧姆定律解决电路中电流、电压和电阻的关系问题。

同时，我们也了解到在电路中改变电阻值会对电流产生影响的现象。

希望通过这些练习题，你能够更好地理解初三物理中有关电流、电压和电阻的概念。

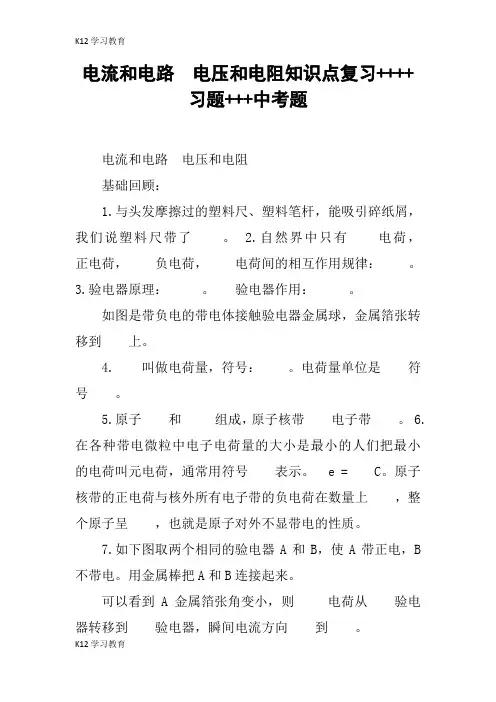

电流和电路电压和电阻知识点复习++++习题+++中考题电流和电路电压和电阻基础回顾：1.与头发摩擦过的塑料尺、塑料笔杆，能吸引碎纸屑，我们说塑料尺带了。

2.自然界中只有电荷，正电荷，负电荷，电荷间的相互作用规律：。

3.验电器原理：。

验电器作用：。

如图是带负电的带电体接触验电器金属球，金属箔张转移到上。

4. 叫做电荷量，符号：。

电荷量单位是符号。

5.原子和组成，原子核带电子带。

6.在各种带电微粒中电子电荷量的大小是最小的人们把最小的电荷叫元电荷，通常用符号表示。

e = C。

原子核带的正电荷与核外所有电子带的负电荷在数量上，整个原子呈，也就是原子对外不显带电的性质。

7.如下图取两个相同的验电器A和B，使A带正电，B 不带电。

用金属棒把A和B连接起来。

可以看到A金属箔张角变小，则电荷从验电器转移到验电器，瞬间电流方向到。

8. 叫做导体，例如。

叫做绝缘体，例如。

9.金属中部分电子可以脱离原子核束缚，在金属中自移动，金属导电靠的就是。

导体导电靠的是。

10.给玻璃灯芯加热到红炽状态时，电路中的灯泡亮了，此实验说明____________________________11.电流是形成的，我们把规定为电流的方向，在电源外部电流的方向是从，经过用电器，回到。

12.电路的组成是、、、开。

是因为过程中电荷从组成的。

○1电源的作用是提供的装置，它把能转化成的能；○2用电器的作用是；○3开关作用；○4导线作用；13.电路状态有三种、、。

请在下面方框内画出这三种电路。

14.电路图：用符号代替实物连接起来构成电路图，画出常见电路元件符号电池开关电灯电动机电流表电压表电阻导线滑动变阻器二极管 15.在半导体二极管中电流只能从它的一端流向另一端不能反向流动，叫性。

16. 按照图甲的电路图，把图乙中所示的实物连接起来，并用彩笔在电路图上把电流的方向画出来。

17. 许多家用电器的开关旁都有指示灯，是利用发光二极管来显示电源的通断。

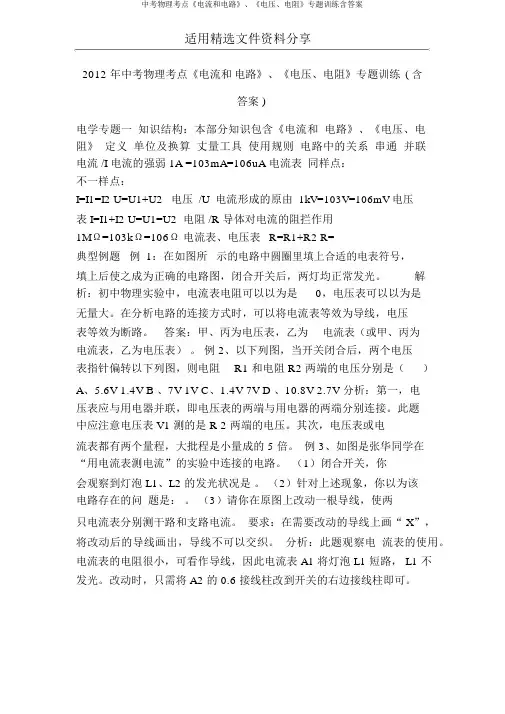

中考物理考点《电流和电路》、《电压、电阻》专题训练含答案适用精选文件资料分享2012 年中考物理考点《电流和电路》、《电压、电阻》专题训练( 含答案 )电学专题一知识结构：本部分知识包含《电流和电路》、《电压、电阻》定义单位及换算丈量工具使用规则电路中的关系串通并联电流 /I 电流的强弱 1A =103mA=106uA 电流表同样点：不一样点：I=I1=I2 U=U1+U2电压/U电流形成的原由1kV=103V=106mV电压表 I=I1+I2 U=U1=U2 电阻 /R 导体对电流的阻拦作用1MΩ=103kΩ=106Ω电流表、电压表R=R1+R2 R=典型例题例1：在如图所示的电路中圆圈里填上合适的电表符号，填上后使之成为正确的电路图，闭合开关后，两灯均正常发光。

解析：初中物理实验中，电流表电阻可以以为是0，电压表可以以为是无量大。

在分析电路的连接方式时，可以将电流表等效为导线，电压表等效为断路。

答案：甲、丙为电压表，乙为电流表（或甲、丙为电流表，乙为电压表）。

例 2、以下列图，当开关闭合后，两个电压表指针偏转以下列图，则电阻R1 和电阻 R2 两端的电压分别是（）A、5.6V 1.4V B 、7V 1V C、1.4V 7V D 、10.8V 2.7V 分析：第一，电压表应与用电器并联，即电压表的两端与用电器的两端分别连接。

此题中应注意电压表 V1 测的是 R 2 两端的电压。

其次，电压表或电流表都有两个量程，大批程是小量成的 5 倍。

例 3、如图是张华同学在“用电流表测电流”的实验中连接的电路。

（1）闭合开关，你会观察到灯泡 L1、L2 的发光状况是。

（2）针对上述现象，你以为该电路存在的问题是：。

（3）请你在原图上改动一根导线，使两只电流表分别测干路和支路电流。

要求：在需要改动的导线上画“ X”，将改动后的导线画出，导线不可以交织。

分析：此题观察电流表的使用。

电流表的电阻很小，可看作导线，因此电流表 A1 将灯泡 L1 短路， L1 不发光。

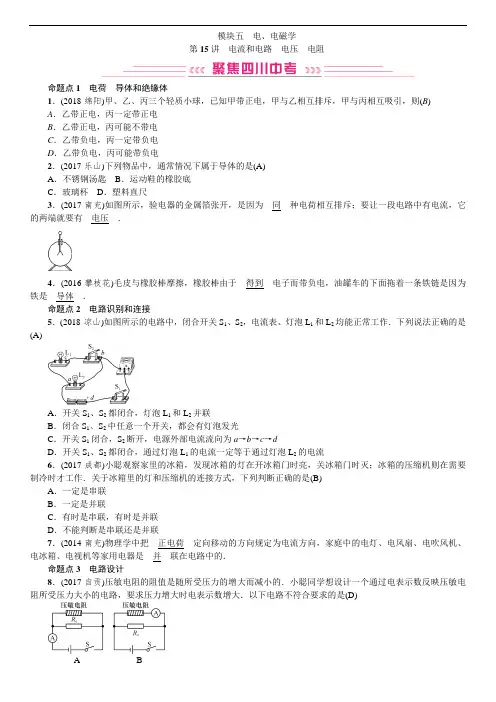

模块五电、电磁学第15讲电流和电路电压电阻命题点1电荷导体和绝缘体1．(2018·绵阳)甲、乙、丙三个轻质小球，已知甲带正电，甲与乙相互排斥，甲与丙相互吸引，则(B)A．乙带正电，丙一定带正电B．乙带正电，丙可能不带电C．乙带负电，丙一定带负电D．乙带负电，丙可能带负电2．(2017·乐山)下列物品中，通常情况下属于导体的是(A)A．不锈钢汤匙B．运动鞋的橡胶底C．玻璃杯D．塑料直尺3．(2017·南充)如图所示，验电器的金属箔张开，是因为__同__种电荷相互排斥；要让一段电路中有电流，它的两端就要有__电压__．4．(2016·攀枝花)毛皮与橡胶棒摩擦，橡胶棒由于__得到__电子而带负电，油罐车的下面拖着一条铁链是因为铁是__导体__．命题点2电路识别和连接5．(2018·凉山)如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．下列说法正确的是(A)A．开关S1、S2都闭合，灯泡L1和L2并联B．闭合S1、S2中任意一个开关，都会有灯泡发光C．开关S1闭合，S2断开，电源外部电流流向为a→b→c→dD．开关S1、S2都闭合，通过灯泡L1的电流一定等于通过灯泡L2的电流6．(2017·成都)小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是(B)A．一定是串联B．一定是并联C．有时是串联，有时是并联D．不能判断是串联还是并联7．(2014·南充)物理学中把__正电荷__定向移动的方向规定为电流方向，家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家用电器是__并__联在电路中的．命题点3电路设计8．(2017·自贡)压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是(D)A BC D 9．(2016·遂宁)某种智能电压力锅，在锅内压强过大或温度过高时，发热器R 都会停止工作．压强过大时开关S 1自动断开，温度过高时开关S 2自动断开．下列四幅图中，能正确表示这一智能化电路的是(B)A BC D 10．(2014·德阳)为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的电路图是(C)A BC D命题点4 电路故障分析 11．(2017·德阳)在如图所示的电路中，闭合开关S 后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是(A)A ．灯泡L 1开路B ．灯泡L 2开路C ．灯泡L 2短路D ．电流表短路 12．(2017·广元)在如图所示的电路中，闭合开关S ，灯泡L 1、L 2均不发光，且电流表和电压表指针均指在零刻度．现将灯泡L 1和L 2位置对调，其余元件位置不变，重新闭合开关S 时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针发生了明显偏转，依据上述信息可以判断(B)A ．灯泡L 1的灯丝断了B ．灯泡L 2的灯丝断了C ．电源接线处松脱D．电流表损坏了命题点5串、并联电路电流、电压特点13．(2015·南充)在如图(a)所示电路中，当开关闭合后，两只电压表的指针偏转均如图(b)所示，则电阻R1和R2两端的电压分别为(A)A．6 V 1.5 V B．7.5 V 1.5 VC．1.5 V7.5 V D．1.5 V 6 V14．(2015·成都)教室里的各盏照明灯之间是并联的，当教室里多开一盏照明灯时，干路上的电流将__变大__．(填“变大”“不变”或“变小”)命题点6电阻滑动变阻器15．(2017·攀枝花)下列因素中，对导体电阻大小有决定作用的是(B)A．导体是否接入电路B．导体的长度C．通过导体的电流D．导体两端的电压16．(2018·成都)小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示是他用身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该__变亮__(填“变亮”“变暗”或“不变”)；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更__细__(填“粗”或“细”)的铅笔芯来做实验．17．(2014·德阳)某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P.实验室还提供了下列器材：电压表、电流表、电池组(电压3 V)、滑动变阻器(20 Ω 2 A)、刻度尺、开关和导线若干．(1)为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整．解：(2)闭合开关前，应将滑动变阻器的滑片移至变阻器的最__右__(填“左”或“右”)端．(3)某次实验中测得电压表的读数为2.0 V，电流表指针偏转如图乙所示，此时金属丝AP段的电阻R＝__10__ Ω.(4)实验中移动金属夹P，分别测得AP段的长度和对应的电阻值R，数据如表：L/ cm15 30 45 60 75R/Ω 2.5 5 7.5 10 12.5分析表中数据，可知R与L的关系是__其他条件不变时，导体的电阻与长度成正比__．(5)王小强同学认为，由于电源电压没有超过电压表所选量程，因此在闭合开关前，可以将变阻器的滑片置于任意位置．你认为他的想法是否正确，并说明理由：__不正确，因为电流表的测量值可能超过所选量程的最大值__.电荷1．原子及其结构原子⎩⎪⎨⎪⎧ 原子核 ⎩⎪⎨⎪⎧质子（带 正 电）中子（不带电）核外电子（带 负 电）说明：通常情况下，原子整体不显电性，原子核所带__正__电荷与核外所有电子所带的__负__电荷在数量上是相等的．2．摩擦起电(1)原因：不同物体的原子核对核外电子的束缚力不同．不同物体相互摩擦时，原子核对核外电子束缚力强的物体得到电子，带__负__电；原子核对核外电子束缚力弱的物体失去电子，带__正__电．(2)实质：摩擦起电不是产生了电荷，而是电荷发生了__转移__． 3．两种电荷(1)与丝绸摩擦过的玻璃棒带__正__电；与毛皮摩擦过的橡胶棒带__负__电． (2)带电体性质：具有__吸引__轻小物体的性质．(3)相互作用规律：同种电荷相互__排斥__，异种电荷相互__吸引__．(4)验电器：用来检验物体__是否带电__，根据__同种电荷相互排斥__原理制成．【提示】 (1)两个相互吸引的物体不一定带异种电荷，还可能一个带电，另一个不带电．(2)电子是带有最小负电荷的粒子，所带电荷量为1.6×10－19 C.4．导体、绝缘体、半导体和超导体(1)导体：容易导电的物体，如金属、人体、大地、食盐水、石墨等． (2)绝缘体：不容易导电的物体，如橡胶、塑料、陶瓷、食用油、玻璃等．(3)半导体：导电性能介于导体与绝缘体之间，如硅、锗等．半导体材料可制成晶体二极管(具有单向导电性)、三极管(具有放大作用)．(4)超导体：某些材料在温度降到足够低时，电阻会突然变为零，可用于输电和发电机的线圈等．电路 电路图1．电路的组成电源、__用电器__、导线、开关． 2．电路图常用元件及其符号：灯泡 ① 电源 ②开关 ③电流表 ④ 电压表 ⑤电阻 ⑥滑动变阻器⑦【提示】 画电路图应注意的问题：(1)电路元件符号用统一规定的符号；(2)连线横平竖直，呈方形；(3)各元件符号不要画在拐角处；(4)线路中间不能有断点．3．电路的三种状态特点通路 电路中①__有__电流，用电器②__能__正常工作 断路 电路中③__无__电流，用电器④__不能__工作 短 路局部短路 电路是接通的，用电器的两端被导线直接连通电源短路电源的正、负极直接用导线连接起来 4.两种电路串联电路并联电路电路图电流路径 电路中只有一条电流路径 电路中有两条或两条以上电流路径 用电器 工作特点 用电器的工作①__互相__影响 用电器的工作②__互不__影响 开关作用控制③__整个电路__干路开关控制④__整个电路__，支路开关控制⑤__该支路__ 实例装饰用的小彩灯家庭中各用电器、路灯、教室里的照明灯等电流和电压1．电流(1)形成：电荷的__定向移动__形成电流，用符号__I __表示． (2)方向：规定__正电荷__定向移动的方向为电流的方向．(3)单位及换算关系：基本单位是__安培__，符号__A__；1 A ＝__103__mA ＝__106__μA. (4)常见的电流估测值： 家用电冰箱的电流约1 A ； 家庭节能灯中的电流约0.1 A ； 手电筒中的电流约200 mA ； 家用空调的电流约5 A ；半导体收音机电源的电流约50 mA.【提示】 (1)负电荷定向移动形成电流时，其移动方向与电流方向相反．(2)在电源外部，电流从电源正极流向负极；在电源内部，电流从电源负极流向正极．2．电压(1)单位：伏特，符号V ；(2)换算关系：1 kV ＝__103__V ，1 V ＝__103__ mV . 3．电流表和电压表电流表电压表作用测量电路中的电流，相当于导线 测量电路两端的电压，相当于断路使用 规则与被测电路①__串联__与被测电路 ②__并联__ 不允许将电流表直接接在电源两端电压表可以直接接在电源两端电流“③__＋__进④__－__出”，被测电流或电压不能超过电流表或电压表选择的⑤__量程__表盘读数读数方法看清所选量程及所用分度值．电表示数＝指针偏过的格数×分度值量程0～0.6 A 0～3 A 0～3 V 0～15 V 分度值⑥__0.02__A 0.1 A ⑦__0.1__V 0.5 V 图中示数⑧__0.28__A 1.4 A ⑨__1__V 5 V4.串、并联电路中电流和电压的规律串联电路并联电路电流特点处处①__相等__，I＝I1②__＝__I2干路电流等于③__各支路电流之和__，即I＝I1④__＋__I2电压特点各部分电路两端电压之⑤__和__等于⑥__电路两端的总电压__，即U＝U1⑦__＋__U2各支路两端电压⑧__相等__，且等于⑨__电源电压__，即U＝U1⑩__＝__U2.电阻变阻器1．电阻(1)定义：导体对电流阻碍作用的大小．(2)影响因素：导体的__材料__、__长度__、横截面积和温度．导体的材料一定时，长度越长，横截面积越小，电阻越__大__；对大多数导体来说，温度越高，电阻越__大__．2．滑动变阻器(1)原理：通过改变接入电路中电阻线的__长度__来改变接入电路中的电阻．(2)结构与接法结构图示电路符号接法断路式：右侧电阻线断路，左侧电阻线接入电路短路式：右侧电阻线短路，左侧电阻线接入电路定值电阻式：电阻线全部接入电路(3)作用：①通过调节阻值改变电路中的电流；②保护电路．应用：调节音量的电位器．(4)使用说明：①一上一下串联在电路中，闭合开关前应将滑片调到阻值最大处；②当变阻器接两个上接线柱时，其连入电路的阻值为零，当变阻器接两个下接线柱时，其连入电路的阻值是其最大阻值.重难点1电路的识别(2018·绥化)如图所示，当开关S闭合时，灯泡L1与L2组成串联电路的是(A),A),B),C),D)【变式训练1】(2018·巴中)如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是(B)重难点2连接实物图、画电路图(2018·兰州)根据下面的实物图画出与之对应的电路图．解：【变式训练2】(2017·兰州)根据电路图，用笔画线代替导线连接实物电路．解：重难点3电路故障分析(2017·宜宾改编)如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法不能够检测出坏灯泡(B)A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联破解易错题如图所示的电路中，电源电压为3 V，闭合开关S1，灯L1与L2__并__联．电压表测的是__电源__两端的电压，电流表测__干路__电流；再将S2闭合时，会出现的现象是__B__．A．电压表被烧坏B．电流表被烧坏C．灯L1亮，灯L2不亮D．两只灯泡都被烧坏实验1探究串、并联电路中的电流关系(2018·黄冈)在探究并联电路电流规律的实验中．甲(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行__试触__，以正确选择电流表的量程．(2)小方连接的部分电路如图甲所示，请你将电路连接完整．解：(3)小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零．则电路故障可能是__电流表A短路__．(4)排除故障，进行实验，小方记录了如下数据．实验次序L1电流I1/A L2电流I2/A 干路电流I/A1 0.1 0.1 0.22 0.3 0.3 0.63 0.4 0.4 0.8分析以上实验数据，小方发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以__换用两个规格不同的灯泡__，再进行实验．(5)在进行试触时，发现电流表指针位置如图乙所示，其原因是__电流表正负接线柱接反了__．乙(6)小方同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现：闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来．造成这种现象的原因是__灯丝的电阻随着温度的升高而增大．刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小__．实验2探究串、并联电路中的电压关系(2017·成都)在“探究串联电路的电压”实验中，小涵同学设计了如图甲所示的电路．甲(1)在连接电路时，开关应该处于__断开__(填“闭合”或“断开”)状态．(2)根据电路图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0 V ，若只有L 1或L 2中的一处发生故障，则故障是__L 2开路__(填“L 1开路”“L 1短路”“L 2开路”或“L 2短路”)．(3)故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据．分析下表中的数据，可得出结论：串联电路两端的总电压__等于__串联电路中各部分电路两端的电压之和．实验 次序 L 1两端的 电压/V L 2两端 的电压/V 串联总 电压/V 1 1.4 1.4 2.8 2 1.2 1.6 2.8 31.11.72.8(4)小军测完L 1两端电压后再测L 2两端电压，他保持导线连接B 接线柱不动，只是把电压表连接A 接线柱的导线改接到C 处，则会出现的现象是__电压表指针反偏__．(5)小星在实验中所选用的电源电压为3 V ，当开关S 闭合后，发现两灯均不亮．他用电压表分别测A 、C 和A 、B 两点间的电压，发现两次电压表示数均为3 V ，由此判定灯__L 1__(填“L 1”或“L 2”)断路，用电压表测B 、C 两点间的电压，示数为__0__V.(6)小明对本实验中采用一块电压表反复拆装的电路进行如下改进，请将图乙中的器材连接起来．要求：灯泡L 1和L 2串联，用电压表 V 1测L 1的电压，用电压表 V 2测L 1和L 2串联后的总电压．在图中用铅笔画线表示导线画出连接方法，然后在虚线框内画出对应的电路图．解：实验3 探究影响导体电阻大小的因素(2017·呼和浩特)导体电阻的大小与哪些因素有关呢？对于这个问题，小明想起课堂上老师把电压比作水压，把电流比作水流，于是他想：电阻也可以比作是水管对水流的阻力．他还想到水管内部粗糙程度、有无杂物和它的长短粗细都可能导致水管对水流的阻力不同，因此经过分析，他提出了以下几种猜想：猜想1：导体的电阻可能跟导体的材料有关； 猜想2：导体的电阻可能跟导体的长度有关； 猜想3：导体的电阻可能跟导体的横截面积有关．为了验证自己的猜想，实验室有如下表格中的7种电阻丝，则：导线代号 A B C D E F G 长度(m) 1.0 0.5 1.5 1.0 1.2 1.5 0.5 横截面积(mm 2)3.2 0.8 1.2 0.8 1.2 1.2 1.2 材料锰铜钨镍铬锰铜钨锰铜镍铬(1)若要探究电阻跟横截面积的关系，可依次把图中M、N跟电阻丝__A__、D__(选填导线代号)的两端连接，闭合开关记下电流表示数，分析比较这两根金属丝电阻的大小．(2)若依次把M、N跟电阻丝C、F的两端连接；闭合开关记下电流表示数，分析比较这两个金属丝的电阻大小，这时探究的是电阻跟导体的__材料__的关系．(3)在上面的实验中，电阻的大小并不能直接观察，而是通过电流表的示数反映出来的，电流表的示数越大，说明电阻丝的电阻越__小__．(4)若要探究电阻跟长度的关系，可依次把M、N跟电阻丝__C、G__(选填导线代号)的两端连接，闭合开关记下电流表示数，分析比较这两个金属丝电阻大小．(5)导体电阻大小除了与上述因素有关外，还可能跟__温度__有关．(6)若实验中将电路中的电流表更换为小灯泡，通过观察__灯泡的亮度__也可以判断导体电阻大小，但不足之处是__当电路中电阻变化不大时，只凭灯泡的亮暗不易区分__．(7)在实验中，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面积一定，这种探究问题的科学方法是__控制变量__法．(8)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就__减小__了输电线的电阻，从而可以__减小__输电线上的电能损失．(填“增大”或“减小”)练本1．(2018·盐城)甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲(C)A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷2．(2018·自贡)如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是(C)A．带电棒一定带负电B．带电棒一定带正电C．两片金属箔一定带同种电荷D．两片金属箔一定带异种电荷3．(2018·河南)下列物品中，在通常情况下都是绝缘体的是(A)A．玻璃棒、橡胶棒B．铅笔芯、硬币C．金属勺、塑料尺D．陶瓷碗、盐水4．(2018·怀化)下列各电路图中完全无误的是(D),A),B),C) ,D)5．(2018·武汉)下列电路图中，与实物电路对应的是(A),A) ,B),C) ,D)6．(2017·衡阳)如图所示，闭合开关后两灯均能发光，则(B)A ．甲为电流表，乙为电压表B ．甲为电压表，乙为电流表C ．甲、乙都为电流表D ．甲、乙都为电压表7．(2018·扬州)如图所示，闭合开关后两灯不亮，用电压表先后测得U AD ＝U AC ＝U AB ＝4.5 V ，则故障可能是(A)A ．灯L 1发生断路B ．灯L 2发生断路C ．灯L 1发生短路D ．灯L 2发生短路8．(2018·玉林)下列关于导体电阻的说法正确的是(D)A ．长度长的导体，电阻一定大B ．横截面积大的导体，电阻一定小C ．导体的电阻由其两端的电压和通过的电流决定D ．导体的电阻与导体的材料、长度和横截面积等因素有关9．(2018·成都)如图所示的串联和并联电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法正确的是(C)A ．甲电路中，U ＝U 1＝U 2B ．甲电路中，U >U 1＝U 2C ．乙电路中，I ＝I 1＋I 2D ．乙电路中，I >I 1＝I 210．(2018·陕西)如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是(C)A．电流表测量干路中的电流B．电压表不能测量L1两端的电压C．取下L1时，L2正常发光D．只断开开关S2时，电压表有示数11．(2018·德州)自动售票公交车后门两侧的扶手上各装有一个红色按钮(如图所示)，想要下车的乘客只要按下其中任意一个按钮，装在车内的电铃就会响起，以提醒司机停车．下列电路图符合要求的是(B)12．(2018·嘉兴)如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮．则下列接法符合要求的是(A)A．M接A，N接D B．M接B，N接CC．M接A，N接B D．M接C，N接D13．(2018·枣庄)科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带__同种__(填“同种”或“异种”)电荷而互相__排斥__的结果．14．(2018·济宁)打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛．这是因为他擦过的镜面因__摩擦__而带了电，带电体有__吸引轻小物体__的性质，所以绒毛被吸在镜面上．15．(2018·宜昌)把很多二极管、三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用__半导体__材料制成的．随着科技的进步，未来的电子元件如果用__超导__材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化．16．(2018·攀枝花)如图所示，将吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管，再用一带负电物体靠近吸管，发现它们互相排斥，说明吸管带__负__(填“正”或“负”)电荷，吸管上的电荷没有通过铁支架转移，说明吸管是__绝缘体__(填“导体”或“绝缘体”)．17．(2017·舟山)小明在研究并联电路电流特点时，按图甲电路图连接好电路，闭合开关S和S1，观察示数，再闭合开关S2，示数保持不变的电流表是__A1__(电源电压不变)，同时小明观察到电流表A的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是：__将“3__A”上的接线头改接到“0.6__A”处__．甲乙18．(2018·绥化)如图所示，将长度、粗细相同的A、B两根合金丝分别接入电路中，闭合开关，比较电流表的示数，可说明导体电阻的大小与导体的__材料__是否有关．如果只用一根镍铬合金丝，可探究导体电阻的大小与导体的__长度(或横截面积)__是否有关．(A、B、C三根合金丝均可拆卸)19．(2018·上海)在如图所示的电路图中添加两根导线，要求：闭合开关后，当变阻器滑片向左移动时，电流表示数变小．解：20．(2018·自贡)在“探究串联电路电压的特点”活动中．(1)如图所示，连接电路时，至少需要__6__根导线；实验中应选择规格__不同__(填“相同”或“不同”)的小灯泡．(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是__电压表断路或短路__(填出一种即可)．(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？__不能__，理由是：__电压表的正负接线柱接反了__．(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：__串联电路总电压等于各部分电路两端电压之和__．请对小明的做法进行评价：根据一次实验得出的结论具有偶然性，改进方法是__更换规格不同的灯泡进行多次实验__．U AB/V U BC/V U AC/V2.6 1.8 4.421．(2018·随州)如图所示，用与毛皮摩擦过的橡胶棒接触金属箔已张开的验电器的金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是(D)A．摩擦过程中创造了电荷B．验电器的金属箔开始时带负电荷C．验电器的工作原理是异种电荷相互排斥D．此过程中，产生的瞬间电流方向是从箔片流向橡胶棒22．(2018·滨州)下列说法中正确的是(D)A．绝缘体不容易导电是因为绝缘体中几乎没有电荷B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮C．电压一定的情况下，导体的电阻与导体中的电流成反比D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值23．(2018·临沂)如图所示，在探究串联电路的电压关系实验时，小明先用电压表测量了电阻R1两端的电压为1 V，然后保持电压表接A点不动，将接B点的那一段导线改接到电路中的C点，电压表示数为3 V．已知R1＝5 Ω，则电阻R2两端的电压为__2__V，通过R2的电流为__0.2__A．如果他保持电压表接B点不动，将电压表接A点的那一段导线改接到电路中的C点，这种接法是错误的，理由是__电流从电压表负接线柱流入了__．24．(2018·眉山)根据左侧电路实物图，在右侧方框内画出对应的电路图．解：25．(2017·十堰)为了验证并联电路的电流特点，小兰设计了如图1所示的电路进行实验．(1)在连接电路时，开关应处于__断开__状态．(2)小兰先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是__灯泡L1断路(或电流表接触不良)__．(3)排除故障后，她测出了灯L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2中甲、乙、丙所示，可读出I1＝0.5 A．I2＝__0.5__A，I＝__1.0__A．根据测量结果，你认为并联电路中干路电流和各支路电流的关系是__I＝I1＋I2__(写出关系式即可)．(4)为了验证结论的普遍性，小兰采用了更换不同灯泡继续实验的方法，你还可以采用的方法是__更换电压不同的电源继续实验__．。

第13章电流和电路电压电阻一、填空题1. (2021商丘二模)在干燥环境中，用毛皮摩擦过的橡胶棒靠近泡沫颗粒，会出现泡沫颗粒被吸引又很快弹开的现象．泡沫颗粒被吸引是因为______________，后又被弹开是因为________________．请你设想在潮湿的天气此现象会________(选填“明显”或“不明显”)．2. (2021百色)丝绸摩擦过的玻璃棒带正电是因为玻璃棒________(选填“得到”或“失去”)电子；用丝绸摩擦过的玻璃棒接触验电器，验电器金属箔张开，如图所示．接触瞬间________(选填序号即可：①“有正电荷从玻璃棒转移到验电器”②“有电子从验电器转移到玻璃棒”或③“没有电荷转移”)．第2题图3. (2021济宁)将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流________(选填“大于”“等于”或“小于”)通过较暗灯泡的电流，判断依据是________________________．4. (2021江西)如图所示是一个测量________大小的仪表，它的分度值是________．第4题图5. (2021襄阳)如图所示电路，灯泡L1、L2的连接方式是________(选填“串联”或“并联”)．闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是________．第5题图开放推理题6. (2020北部湾经济区)如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是________(选填“导体”或“绝缘体”)．将夹子在铅笔芯上向左移动时，观察到小灯泡变________(选填“亮”或“暗”)，请根据实验现象，提出一个可探究的科学问题：_______________________________.第6题图二、选择题7. (2021北京)如图所示的四种用品中，通常情况下属于导体的是()8. (2021山西)小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上．小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开．下列说法正确的是()A. 塑料小勺能吸引胡椒粉是因为它带了电B. 若塑料小勺带负电是因为它失去了电子C. 塑料小勺带电是通过摩擦的方法创造了电荷D. 塑料小勺摩擦毛料布带了电说明小勺是导体9. (2021黔东南州)有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示．则下列判断正确的是()第9题图A. 乙球可能带负电，丙球一定带正电B. 乙球一定不带电，丙球可能带负电C. 乙球一定带负电，丙球可能带正电D. 乙球可能不带电，丙球一定带负电10. (2021怀化)如图所示的电路中，电阻阻值R1>R2.开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，下列判断正确的是()第10题图A. U1<U2B. U1＝U2C. I1>I2D. I1＝I211. (2021益阳)关于如图所示的实物电路，在S1、S2都闭合后，下列说法正确的是()第11题图A. 通过L1与L2的电流一定相等B. 通过L1与L2的电流一定不相等C. L1与L2两端的电压一定相等D. L1与L2两端的电压之和等于电源电压12. (2021通辽)小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光；当只闭合S1时，指示灯发光，再闭合S2时，台灯发光．下列设计的电路符合要求的是()13. (2021苏州)某输液警报器能在药液流完时，通过电铃发声报警．该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声．下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()14. (2021烟台)如图所示电路，电源电压恒定不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是()第14题图A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路15. (2021自贡)如甲图所示的电路，闭合开关S后，两个灯泡都能发光，乙图为电流表指针的位置，如果电流表读数是0.6 A，则下列说法错误．．的是()第15题图A. 电流表的读数是0.3 AB. 灯泡L1和L2并联C. 电流表一定连接“－”、“3”接线柱D. 通过灯L1的电流为0.9 A三、作图题16. (2020天水)请根据如图所示的实物图，画出相应的电路图．第16题图17. (2021兰州)请按要求正确连接实物图．要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉．第17题图18. (2021陕西)楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光(光线很暗时，光控开关闭合；有一定响度的声音时，声控开关闭合)．请根据以上要求，在虚线框内将图中的电路连接完整．第18题图四、实验探究题19. (2021焦作模拟)小明和小华同学在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路．第19题图(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是___________．(2)小明根据图甲连接好电路，此时电压表测量________(选填“L1”或“L2”)两端的电压；闭合开关后，发现两灯不亮，电压表示数为零，若电路只有某一个灯发生了故障，则故障可能是________．(3)排除故障后，小明完成了实验，并把数据记录在表中．分析实验数据小明得出两个实验结论：①串联电路的总电压________各部分用电器两端电压之和；②串联电路中，各部分用电器两端电压相等．(4)实验结束后，小明和小华互相交流，小华指出小明的结论②是错误的，造成该结论错误的原因是：________________．除此之外，小华指出应多测几组实验数据，这样才能________________．(选填“减小误差”或“使结论更有普遍性”)20. (2021解析与检测)在“探究并联电路中的电流关系”实验中：第20题图(1)小明想测量干路电流，连接的电路如图甲所示，检查电路发现有一根导线接错了，请在这根导线上打“×”，并改正．(2)连接正确的电路后，闭合开关，电流表的示数如图乙所示，为________A.(3)小明换用不同规格的灯泡，多次改变电流表位置，将测量数据记录在下表中．分析数据得出结论：在并联电路中，__________________________.(4)第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻________灯泡L2的电阻．(5)小明更换不同规格的灯泡进行实验，并测量三次数据的目的是____________．除此之外，还可以采用________________的方法获得多组数据．第13章电流和电路电压电阻1. 带电体可以吸引轻小物体同种电荷相互排斥不明显2. 失去②3. 等于串联电路中电流处处相等4. 电流0.5 mA5. 串联L2短接(路)6. 导体亮导体的电阻与导体长度有什么关系7. A8. A9. A10. B11. C12. D13. D14. A 15. A16. 如答图所示17. 如答图所示第16题答图第17题答图18. 如答图所示第18题答图19. (1)对电压表进行调零(2)L1L2断路(3)等于(4)选用了相同规格的灯泡进行实验使结论更有普遍性20. (1)如答图所示(2)0.46(3)干路电流等于各支路电流之和(4)小于(5)得出普遍规律改变电源电压(或在干路上串联一只滑动变阻器)第20题答图。

初三物理电路电流电压和电阻试题答案及解析1.我校化学实验室有一个危险药品柜为了加强管理给其安装了电子锁，控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开，电路中可行的是（）【答案】A【解析】由题意可知，控制电路的有两把钥匙，只有两把钥匙同时开启时，电子锁才能打开，电子锁由电动机控制，钥匙实质就是电路中的开关，即两个开关同时闭合时，电路才接通，才能使电动机工作，只闭合其中一个开关，电动机是不工作的，电路没有接通．开关之间不能独立工作，是串联关系．A、两钥匙是串联的，只有都闭合时，电路才接通，只闭合一个，是断路，符合题意；B、开关是并联的，只闭合一个开关，电路就接通，电动机就工作了，不符合要求；C、只闭合钥匙1这个开关，电路就接通了，两开关都闭合，就短路了，不符合要求；D、只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路，不符合要求．故选A．【考点】电路设计2.（8）分）如图所示，是某种电热饮水机的简化电路示意图。

它有加热和保温两种工作状态（由机内温控开关S0自动控制），阅读该饮水机说明书可知：热水箱容积2L，额定电压220V，加热时的功率400W，保温时的功率40W。

求：试问：⑴饮水机处于保温状态时温控开关S0应处于______状态(选填“闭合”或“断开”)．⑵R1和R2的电阻值各是多大？⑶在用电高峰期，该饮水机的实际工作电压只有200V，加热效率为80%，若将装满水箱的水从20℃加热至100℃，需要多长时间？（C水=4.2×103J/（kg·m3），ρ水＝1.0×103kg/m3，忽略温度对电阻的影响）【答案】(1)(1分)断开 (2)(4分)R1=121Ω R2=1089Ω (3)(3分)2541s【解析】分析电路结构，根据电路结构及电功率公式分析答题．由电功率公式的变形公式求出电阻阻值．由电功率公式求出热水器的实际功率，由热量公式求出水所吸收的热量，最后由功率公式的变形公式求出加热时间．（1）由电路图可知，开关S0断开时两电阻串联，电路电阻较大，开关S闭合时，只有电阻R1接入电路，电阻R2被短路，此时电路电阻较小，电源电压U一定，由P=可知，电阻越大，电路功率越小，电阻越大，饮水机功率越大，因此当开关S断开时，电路定值较大，电功率较小，饮水机处于保温状态．（2）∵P加＝，∴电阻R1=∵P保=，∴电阻R总==1210Ω，保护电阻R2=R总-R1=1210Ω-121Ω=1089Ω；（3）设加热时间为t，有P峰t80%=Q吸，即t80%＝c水m水△t水，t80%＝c水ρ水V水△t水，t==2541s；【考点】电热的计算3.在如图所示的电路中，闭合开关S后( )A．电流表、电压表都被烧坏B．电流表的示数特别大C．小灯泡正常发光D．电压表的示数为电源电压【答案】D【解析】电压表显示电源电压，所以D正确．电压表串联相当于断路电流表无示数，所以B错误．小灯泡被短路不会发光，所以C错误．电流表和电压表都不会烧坏，所以A错误．故选D．【考点】电流表的使用；电压表的使用；欧姆定律的应用4.如图电路，电源电压保持不变。

2019 初三物理中考复习电流、电路、电压、电阻、欧姆定律专题综合训练题1.对于电现象，以下说法正确的选项是(D) A ．摩擦起电是创办了新的电荷B．与丝绸摩掠过的玻璃棒带正电是因为它获得了电子C．只有正电荷定向挪动才能形成电流D．验电器的工作原理是同种电荷互相排挤2. 在以以下图的四个电路中，哪个电路中三个电灯是并联的(C)3.集成电路是二十世纪最重要的发明之一，现代的收音机、电视机、手机、计算机等设施中都有集成电路，以以下图，是某数码相机的图象传感器．对于集成电路主假如由以下哪一种资料制成 (C)A ．超导体B．金属导体C．半导体D．绝缘体4.以下要素中，对导体电阻大小有决定作用的是 (D)A ．导体能否接入电路B．导体两头的电压C．经过导体的电流D．导体的长度5. 以以下图是油量自动测定装置的表示图，O 为杠杆支点， R0为定值电阻， R x 是滑动变阻器，当闭合开关S 后(C)A ．滑动变阻器 R x连入电路的阻值随油量的增添而增大B．电流表的读数随油量的增添而减小C．电压表的读数随油量的增添而增大D．电压表改装成油量表刻度平均6.以以下图，用毛皮摩掠过的橡胶棒去接触验电器金属球，发现验电器的箔片张开，以下说法错误的选项是 (D)A ．摩擦起电的本质是电子的转移B．箔片张开是因为同种电荷互相排挤C．箔片张开说明橡胶棒带电D．验电器的乙零件必然是导体7．以以下图的电路中，闭合开关 S1、S2，电流表、灯泡 L1和 L 2均能正常工作．则以下说法正确的选项是 (B)A ．开关 S1闭合， S2断开，电源外面电流流向为a→b→c→dB．开关 S1、S2都闭合，灯泡L1和 L2并联C．开关 S1、S2都闭合，经过灯泡L1的电流必然大于经过灯泡L2的电流D．闭合 S1、S2中随意一个开关，都会有灯泡发光8．以下物件中，平常状况手下于导体的是(B)A ．玻璃杯B．不锈钢锅C．陶瓷碗D．干木棒9．以以下图，将一节干电池和三只均标有“1.5V0.5 W”的小灯泡接入电路，当开关 S1闭合、 S2断开时，三只灯泡均能发光．若将开关S1、S2均闭合，则 (C) A ．只有灯泡 L 1熄灭B．三只灯泡均熄灭C．灯泡 L2、L3熄灭， L1更光明D．灯泡 L3熄灭， L1、 L2均更光明10．某同学在沐浴时发现洗手间的排气扇可独自工作，但照明灯L1和采暖灯 L2不可以同时工作，以下电路图中符合要求的是(A)11．使用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调理灯泡亮度，这是经过以下哪个要素改变电阻丝接入电路中电阻的(A)A ．长度B．横截面积C．资料D．温度12．平常状况下，对于一段粗细平均的镍铬合金丝的电阻，以下说法中正确的是(A)A．合金丝的电阻跟该合金丝的横截面积相关B．合金丝的电阻跟该合金丝的长度没关C．合金丝两头的电压越大，合金丝的电阻越大D．经过合金丝的电流越大，合金丝的电阻越大13．以以下图，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P 向右移动时，以下说法中正确的选项是(B)A．经过滑动变阻器的电流变小，其两头的电压变大B．经过小灯泡的电流及其两头的电压都保持不变C．电流表的示数变大，电压表的示数变小D．电流表和电压表的示数都渐渐变大14．以以下图的电路中， R 是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O 转动，另一端固定着一个浮子，浮子随油面高低而起落，图中电压表的示数随油面降低而减小的是(D)15．以以下图，在“研究串联电路的电压规律”时，小明同学用电压表测出AB、BC、AC 两头的电压分别为U AB＝1.5 V，U BC＝2.5 V，U AC＝4 V ．在表格中记录数据后，下一步应当做的是(B)A ．对调 L 1和 L 2的地点，再测一组电压值B．换用不同样规格的灯泡，再测几组电压值C．整理器械，分析此组数据得出实验结论D．改变电源电压，再测几组电压值16．小明在医院看到一种输液警报器(如图甲 )，当管内药液流完后，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的选项是(C)A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原由是其两头电压变大，电铃正常工作D．未输完药液时，电铃不响是因为没有电流经过17．丝绸摩掠过的玻璃棒带正电，是因为玻璃棒在摩擦的过程中__失掉 __电子；若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，其原由是__同种电荷互相排挤 __．18．为防范点燃烟花造成人员损害．小明设计了烟花准时自动点火装置，原理以以下图．装置中的点火器有电流经过时，就会自动点燃烟花，准时器控制点火时间．为圆满设计方案，还需要在__a__(选填“a”或“b”)处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，准时器在电路中应处于 __通路 __状态，目的是 __进行倒计时，防范点燃烟花造成人员损害__．19．白炽灯用久了灯丝会变细，灯丝电阻会变__大__；滑动变阻器是经过改变连入电路中电阻丝的__长度 __来改变电阻的．以以下图的电路中，闭合开关，电压表的示数是7.5 V，电压表的示数为 9 V ，若电源电压为 12 V，则 L 2两头电压是 __4.5_V__．20．两段资料同样、长度相等、横截面积不同样的圆柱形导体A、B，A 比 B 的横截面积大，它们的电阻关系是R A__＜__R B；将它们串联在电路中，以以下图，则经过它们的电流关系是I A__＝__I B.(以上两空均选填“＞”“＝”或“＜”) 21．当一导体两头的电压为8 V 时，经过它的电流为0.5 A，则这导体的电阻为__16__Ω，当两头电压为 0 V 时，则导体的电阻为 __16__Ω.22．在相距 10 km 的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100Ω现.输电线在某处发生短路，为确立短路地点，检修员利用电压表、电流表和电源接成以以下图电路进行检测，当电压表的示数为 2.0 V 时，电流表示数为80 mA，则短路地点距离甲 __1.25__km.22．近期，西宁市创城行动中，交警在检查酒驾时，第一经过嗅觉感知其能否喝酒，交警能闻到酒精味是因为__分子不断地做无规则运动(或扩散现象 )__，然后经过酒精检测仪定量检测．该仪器原理可以简化成以以下图电路，此中R0为定值电阻， R 为气敏电阻，当酒精气体浓度增大时，R 的阻值减小．若驾驶员饮酒，检测酒精检测仪上电压表的示数将__变大 __(选填“变大”或“变小”)．23．如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器 R2的滑片 P 从 a 向 b 挪动的过程中，电压表和电流表的示数变化状况如乙图所示，则电源电压为__6__V，R1的阻值为 __10__Ω当.滑动变阻器的滑片P 在中点时，两电表的示数对应于乙图中的__B__(选填“A”“B”“C”“D”或“E” )点．24．将电流表或电压表的符号填入图中的〇里，使电键闭合后灯L 1、L 2并联且都能发光．答图：25．在图中圆圈里画入正确的电流表符号和电压表符号，将甲图实物图用笔划线取代导线连结圆满．答图：26．在研究导体电阻与哪些要素相关的实验中，小明采纳了以以下图的电路．闭合开关，夹子P 向左滑动时，电阻丝连入电路的长度变长，察看到电流表示数变小，灯的亮度变暗．小明在得出导体电阻与长度关系的同时，还得出“灯泡的亮度由电流大小决定”的结论．(1)你以为小明对于灯泡的亮度由电流大小决定的结论是__错误 __的．(2)小丽用 L 1“6 V 3 W”和 L 2“6 V 2 W”的两个小灯泡及6 V 的电源等器械，设计以下实验来考证小明的结论能否正确，请你帮她将实验步骤填写圆满：①将两个小灯泡串联，接到 6 V 的电路中，则经过两灯的电流 __相等 __；灯__L2__两头的电压较大；可察看到灯__L2__较亮；②将两个小灯泡并联，接到 6 V 的电路中，则两灯两头的电压__相等 __；经过灯__L1__的电流较大，可察看到灯__L1__较亮．(3)由以上实验可以得出灯泡的亮度由__本质功率 __决定．27．在测电阻的实验中，实验的器械有：干电池 3 节，电流表、电压表各一个，开关 2 个，滑动变阻器 1 个，待测电阻 2 个，导线若干．(1)以以下图，图甲是实验的电路图．小丽依据电路图连结电路时，开关应__断开__．①闭合开关 S 后，小丽发现电流表和电压表的指针均不动．她断开开关S，检查线路连结无误后，把电压表与 b 点相连的那根导线改接到 c 点，再次闭合开关 S 时，发现电流表的指针仍不动，但电压表的指针有显然的偏转．若电路中只有一处故障，则故障是 __bc 之中断路 __．②除去故障后，正确连结电路，闭合开关S，挪动滑动变阻器的滑片P，当电压表的示数为 1.6 V 时，电流表的示数如图乙所示，则电路中的电流为 __0.32__A，R x＝__5_Ω__．(2)实验时某小组同学利用一只电流表和最大阻值为R0的滑动变阻器达成对未知电阻 R y的丈量．如图丙所示是他们依据设计连结的部分实验电路．①请你依据下边的实验步骤，用画笔线取代导线，将实验电路连结圆满．(只添加一条导线 )实验步骤：A ．开关 S1和 S2都断开，将变阻器的滑片P 移到阻值最大处，察看到电流表无示数；B．保持滑片 P 地点不动，只闭合开关S1时，读取电流表的示数为I 1；C．再闭合开关 S2时，读取电流表的示数为I 2(I2＞I 1)．I1R0②请你用 I 1、I2和 R0表示 R y，则 R y＝__I2－I1__．28．如图甲所示，灯泡L 标有“6 V 3 W”字样，电源电压及灯丝电阻保持不变，电流表量程为0～0.6 A，电压表量程为0～15 V，变阻器 R 的最大阻值为 100Ω.只 合开关 S 、S 1，移 滑片 P 的 程中， 流表示数与 阻器 入 路的阻化关系如 乙所示，当滑片 P 在 a 点 ， 表示数 10 V ， 流表示数 I a ；只 合开关 S 、S 2，滑片 P 置于 b 点 ， 阻器 入 路的 阻 R b ， 流表的示数 I b ，已知 R b ∶R 0＝7∶3，I a ∶I b ＝5∶4.求：(1)小灯泡正常工作 的 阻 R L ；(2)只 合 S 、S 2，滑片 P 在 b 点 ， 流表的示数 I b ；(3) 源 ．U2U 额 2（6 V ）2解： (1)由 P ＝ R 可得，小灯泡正常工作 的 阻：R L ＝ P 额 ＝ 3 W＝12 Ω；(2)只 合开关 S 、S 1，R 与 R 0 串 ， 表 滑 阻器两头的 ，滑片 P在 a 点 ， 表示数10 V ，此 流表示数I a ；由 像乙可知，当 流U 滑表示数 I a ，滑 阻器 入 路的阻 20 Ω，依据欧姆定律可得： I a ＝R 滑＝ 10 V＝ 0.5 A ， 20 Ω4已知 I a ∶I b ＝5∶4，因此只 合S 、S 2，滑片 P 在 b 点 ， 流表的示数I b ＝5I a4＝5×0.5 A ＝0.4 A ；(3)只 合开关 S 、S 1，滑片 P 在 a 点 ， R 与 R 0 串 ， U 滑 ＝10 V ，依据串 路中 等于各分 之和以及欧姆定律可得 源 ： U ＝U 滑 ＋I a R 0＝10 V ＋0.5 A R ×⋯⋯①，只 合开关 S 、S 2，滑片 P 置于 b 点 ， R b 与 L 串 ，依据串 路中 阻 等于各分 阻之和以及欧姆定律可得 源 ：U ＝I b (R b ＋R L )＝0.4 A ×(R b ＋12 Ω ) ⋯⋯②，已知 R b∶ R0＝7∶3⋯⋯③，立由①②③解得： R0＝12 Ω，源：U＝10 V＋0.5 A ×R0＝10 V＋0.5 A 12× Ω＝16 V.。

温馨提示：1.请按住Ctrl，滑动鼠标滚轴，调节合适的观看比例。

2.点击菜单栏中的“视图——导航窗格”即可查看本文档目录，直接跳转至各个部分的对应内容。

第13章电流和电路电压电阻基础过关1. (2023宁波)如图所示是一种触摸开关，当手指直接接触这种开关面板上的金属体时，因为人体是导体，会触发开关闭合，电路中的电灯发光．用手持下列物体去接触面板上金属体时，也能使电灯发光的是()第1题图A. 木制牙签B. 金属钥匙C. 塑料尺D. 玻璃杯2. (2023唐山模拟)小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上．小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开．下列说法正确的是()A. 塑料小勺能吸引胡椒粉是因为它带了电B. 若塑料小勺带负电是因为它失去了电子C. 塑料小勺带电是通过摩擦的方法创造了电荷D. 塑料小勺摩擦毛料布带了电，说明小勺是导体【典型试题拓展】第2题1. (情境拓展)(2023抚顺改编)脱毛衣时，与毛衣摩擦过的头发会“粘”在脸上．下列说法正确的是()A. 脱毛衣时发生了摩擦起电现象B. 头发“粘”在脸上是因为同种电荷相互吸引C. 若头发带负电荷，与脸接触时的瞬间电流方向从头发到脸D. 若毛衣带正电荷，说明它有了多余的电子3. 人教九年级P70素材改编电位器实质是一种变阻器，如图所示是电位器的结构和连入电路的示意图，A、B、C是接线柱．当滑片向A端旋转时，连入电路的电阻()第3题图A. 变大B. 变小C. 不变D. 先变大后变小4. 人教九年级P34素材改编取两个相同的验电器甲和乙(如图)，使甲带负电，乙不带电．下列分析正确的是()第4题图A. 甲验电器带负电是因为它得到了原子B. 甲验电器的金属箔片张开是由于异种电荷相互排斥C. 用橡胶棒连接两金属球，金属箔片的张角都会发生改变D. 用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲5. (2023成都)如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱．下列操作能让灯L1、L2都亮起来的是()第5题图A. 用导线连接d、f，再闭合开关SB. 用导线连接b、f，再闭合开关SC. 用一根导线连接e、g，用另一根导线连接d、f，再闭合开关SD. 用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S6. (2023常德)有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R1；将B导线均匀地拉伸到原来长度的两倍，电阻变为R2；将C导线从中间对折，电阻变为R3.下列大小关系正确的是()A. R1>R2>R3B. R2>R1>R3C. R2>R3>R1D. R3>R1>R27. 人教九年级P63素材改编在探究影响导体电阻大小因素的实验中，小明连接了如图所示的电路．下列说法不正确．．．的是()第7题图A. 在连接电路的过程中，开关应始终保持断开状态B. 实验中通过观察小灯泡的明暗程度来判断导体的电阻大小C. 将A、D依次接入MN间，可以探究导体的电阻大小与导体长度的关系D. 为更好地反映电阻大小的变化，可以在电路中串联一个电流表【典型试题拓展】第2题2. (提出问题)如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是_______(选填“导体”或“绝缘体”).将夹子在铅笔芯上向左移动时，观察到小灯泡变_______(选填“亮”或“暗”)，请根据实验现象，提出一个可探究的科学问题：___________________________________第2题图8. (2022朝阳)汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为________，转向横杆相当于电路中的________．9. (2023广东)如图甲所示，电压表的读数为________V．滑动变阻器以图乙所示方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻________(选填“变大”“变小”或“不变”).第9题图10. (2023绥化)定值电阻R1和R2并联在如图甲所示电路中，电流表的示数为0.5 A，通过R1的电流为0.3 A，则通过R2的电流为______A；再将R1和R2串联在如图乙所示电路中，电源电压为5 V，电压表示数为3 V，则R1两端的电压为________V.第10题图11. 如图所示，小红打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，发现水流靠近梳子，产生该现象的原因是_____________．小红想知道在干燥的头发上梳过的塑料梳子是否带负电，可操作的方法是___________________________________________________________．第11题图新考法推荐12. 科学推理假如自然界存在第三种电荷且遵循已有的电荷间的作用规律．a、b、c三个轻质小球分别带正电荷、负电荷和第三种电荷，均用绝缘细线竖直悬挂，相互靠近但始终不接触，三个小球的最终状态可能为图中的()专项突破五电路识别1. (2023泰安)下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是()2. 如图所示，电表连接正确，闭合开关后两灯均能发光，则()第2题图A. 甲为电流表，乙为电压表B. 甲为电压表，乙为电流表C. 甲、乙都为电流表D. 甲、乙都为电压表3. (2023无锡)新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响．左、右转向灯不能同时亮．下列电路图设计合理的是()4. (2023苏州)如图，在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机．小明、小红分别在不透光挡板(图中未画出)两侧，通过控制灯泡闪光次数来向对方发送不同信息，图中虚线表示可固定挡板的位置．则()第4题图A. 挡板沿AA′固定，灯泡L1显示操控开关S1的人所发信息B. 挡板沿AA′固定，灯泡L1显示操控开关S2的人所发信息C. 挡板沿BB′固定，灯泡L2显示操控开关S1的人所发信息D. 挡板沿BB′固定，灯泡L2显示操控开关S2的人所发信息5. (2023广东)如图所示，标有“2.5 V0.3 A”的灯泡L1和标有“6 V0.15 A”的灯泡L2连接成________联电路，电源电压可调节．闭合开关S，使电源电压从0 V逐渐增加，先正常发光的灯泡是________，此时通过另一灯泡的电流是________A.第5题图6. (2022自贡)在如图所示电路中，当甲乙均为电流表且开关S1闭合、S2断开时，电阻R1、R2连接方式是________联．当甲乙均为电压表且开关S1、S2都闭合时，电阻R1、R2连接方式是________联．(均选填“串”或“并”)第6题图【典型试题拓展】第6题1.(综合判断)如图所示电路，电源电压保持不变，a、b可能是电压表或电流表，只闭合S1，滑片P移动时，a、b的示数均发生变化(已知电表均接入小量程)，则a为______表，b为_______表；闭合S1、S2，滑片P 位于中点时，电路的连接情况为___________________；当__________________(填开关状态)，调节滑片P 位于最___端时，电路中的电阻最大．第1题图。

初三物理中考复习电路和电流电压和电阻专题综合训练题2019 初三物理中考复习电路和电流电压和电阻专题综合训练题1. 如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是( D )A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．关上冰箱门时，S1自动断开，使得照明灯熄灭D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作2．有甲、乙、丙三个带电的泡沫塑料小球，甲带正电。

先用甲靠近乙，发现乙被排斥；再用乙靠近丙，发现丙被吸引(如图)。

则下列判断正确的是( D ) A．乙带正电，丙带正电 B．乙带负电，丙带负电C．乙带负电，丙带正电 D．乙带正电，丙带负电3．使用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的( A )A．长度 B．横截面积 C．材料 D．温度4. 连接如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是( A ) A．电流表的缘故 B．灯泡L1和L2的电阻不同C．导线有电阻 D．灯泡L1和L2在电路中的位置5．在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池。

将铜片、锌片与电压表相连，如图所示。

下列说法正确的是( B )A．锌电极是番茄电池的正极B．番茄电池可将化学能转化为电能C．番茄电池形成通路后，电子将从铜电极流出11．如图所示，某城市安装一种“按钮式红绿灯”。

当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过。

按钮相当于电路中的__开关__；红灯和绿灯是__并__联的。

红绿灯实际上是发光二极管，它是由__半导体__材料制成的。

12．为避免点燃烟花造成人员伤害。

小明设计了烟花定时自动点火装置，原理如图所示。

装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。

2021年中考物理复习专题：电流和电路、电压、电阻制卷人：歐陽文化、歐陽理複；制卷時間：二O二二年二月七日一、知识回忆1、P98图5.1-1, 摩擦起电是摩擦过的物体具有的现象。

〔轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。

〕摩擦起电的原因是不同物质的原子核束缚电子的本领不同，摩擦起电不是创造了电荷，而是电子从一个物体转移到了另一个物体，失去电子的物体带正电，得到电子的物体带负电。

摩擦起电是把_____能转化为_____能。

2、自然界中存在两种电荷：被丝绸摩擦过的玻璃棒所带的电荷叫做________，本质是玻璃的原子失去了电子呈现正电荷；被毛皮摩擦过的橡胶棒所带的电荷叫做_________，本质是橡胶的原子得到了多余的电子呈现负电荷。

同种电荷互相_______，异种电荷互相_______。

4、图5.1-3验电器的原理：，张角越大〔小〕，那么电荷越多〔少〕。

5、叫做电荷量，简称电荷，它的符号是，它的单位是，符号是，和组成，原子核带，电子带，电子绕原子核运动。

人们把叫做元电荷，符号_____，数值。

7、通常情况下，原子核所带的正电荷与核外所有电子总一共带的负电荷在数量上，整个原子呈，即原子对外不显带电的性质。

8、P100 图5.1-5实验现象说明，有电荷通过从验电器A流到B，也就说金属杆上有电荷的挪动，从而形成，把的方向规定为电流的方向。

叫做导体，例都是导体，叫做绝缘体，例都是绝缘体。

10、电路的组成：〔1〕电路中提供电能的是 __；〔2〕消耗电能的是_ ___；〔3〕输送电能的是__ _ _；〔4〕控制输送电能的是__ __．11、P103 表示电路连接情况叫做电路图，写出以下常用符号：灯泡电池_ ___；开关_ ___；电流表_ ___；电压表_ ___；电阻_ ___；滑动变阻器_ ___；相连的导线_ ___；电动机_ ___。

12、P10613、识别电路串、并联的方法〔电流分析法〕：在识别电路时，电流：电源正极→各用电器→电源负极，假设途中不分流，那么用电器串联；假设电流在某一处分流〔每条支路只有一个用电器〕，那么用电器并联；假设每条支路不只一个用电器，这时电路有串有并，叫混联电路。

初中物理总复习电路、电流、电压、电阻(后附答案)8．如图5所示电路，两只小灯泡L 1和L 2均正常发光，则下面几种说法中正确的是：（ ）A ．甲是电流表，乙是电压表；B ．甲是电压表，乙是电流表；C ．甲、乙都是电流表；D ．甲、乙都是电压表。

10．在如图7所示的电路中，电源电压不变，开关S 闭合，灯L 1和L 2都正常发光，一段时间后，突然其中一盏灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是：（ ）A ．灯L 1短路；B ．灯L 2短路；C ．灯L 1断开；D ．灯L 2断开。

11．如图8所示，电源电压为6V ，电压表示数为3.8V ，则（ ） A ．L 1两端的电压为3.8V ； B ．L 2两端的电压为3.8V ； C ．电源、L 1的电压之和为3.8V ； D ．L 2两端的电压为2.2V13．请在图10 所示的甲、乙两图的圆圈内，填上电压表或电流表的符号使之成为两个不同的电路（要求两用电器都工作）【中考链接】1．两个相同的验电器A 和B ，A 带正电，B 不带电，同一根带绝缘柄的铜棒把两个验电器的金属连接起来的瞬间（ ）A ．有质子从A 向B 移动 B ．有电子从A 向B 移动C ．电流方向从A 向BD ．电流方向从B 到A2．下面说法错误的是（ ）A ．能带电的物体一定是导体B ．玻璃一定是绝缘体C ．云层靠近避雷针时，避雷针不断向云层释放电子形成电流D ．大地、人、铅笔芯都是导体14.我们做电学实验时应学会检查和排除电路故障。

如图是一位同学研究串联电路电流、电压特点的电路图。

当闭合开关时，L 1亮，L 2不亮，A 和V 均有示数，故障的原因可能是( )A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路15.居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。
