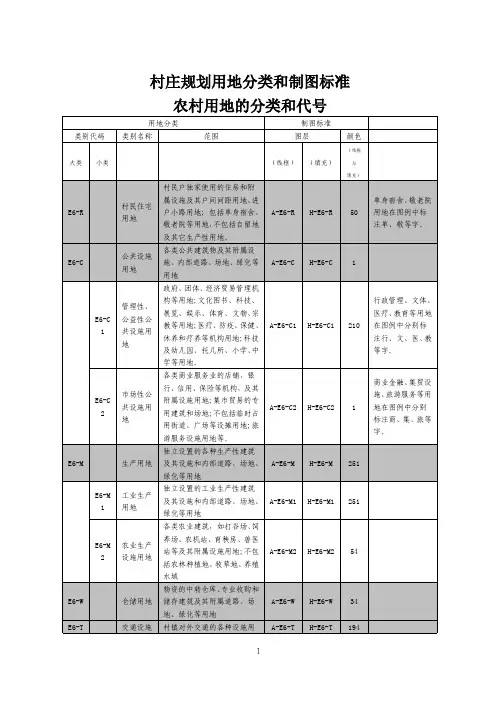

村庄规划用地符号和制图标准村庄规划用地分类和制图标准农村用地的分类和代号用地分类制图标准类别代码类别名称范围图层颜色大类小类（线框）（填充）（线框与填充）E6-R 村民住宅用地村民户独家使用的住房和附属设施及其户间间距用地、进户小路用地；包括单身宿舍、敬老院等用地，不包括自留地及其它生产性用地。

A-E6-R H-E6-R 50单身宿舍、敬老院用地在图例中标注单、敬等字。

E6-C公共设施用地各类公共建筑物及其附属设施、内部道路、场地、绿化等用地A-E6-C H-E6-C 1E6-C1管理性、公益性公共设施用地政府、团体、经济贸易管理机构等用地;文化图书、科技、展览、娱乐、体育、文物、宗教等用地;医疗、防疫、保健、休养和疗养等机构用地;科技及幼儿园、托儿所、小学、中学等用地。

A-E6-C1 H-E6-C1 210行政管理、文体、医疗、教育等用地在图例中分别标注行、文、医、教等字。

E6-C2市场性公共设施用地各类商业服务业的店铺，银行、信用、保险等机构，及其附属设施用地；集市贸易的专用建筑和场地；不包括临时占用街道、广场等设摊用地；旅游服务设施用地等。

A-E6-C2 H-E6-C2 1商业金融、集贸设施、旅游服务等用地在图例中分别标注商、集、旅等字。

E6-M 生产用地独立设置的各种生产性建筑及其设施和内部道路、场地、绿化等用地A-E6-M H-E6-M 251E6-M 1 工业生产用地独立设置的工业生产性建筑及其设施和内部道路、场地、绿化等用地A-E6-M1 H-E6-M1 251E6-M 2 农业生产设施用地各类农业建筑，如打谷场、饲养场、农机站、育秧房、兽医站等及其附属设施用地；不包括农林种植地、牧草地、养殖水域A-E6-M2 H-E6-M2 54E6-W 仓储用地物资的中转仓库、专业收购和储存建筑及其附属道路、场地、绿化等用地A-E6-W H-E6-W 34E6-T 交通设施村镇对外交通的各种设施用A-E6-T H-E6-T 1942类别代码类别名称范围图层颜色用地地E6-T 1 公路交通用地公路站场及规划范围内的路段、附属设施等用地A-E6-T1 H-E6-T1 194E6-T 2 其它交通用地铁路、水运及其它对外交通的路段和设施等用地A-E6-T2 H-E6-T2 254E6-S道路广场用地规划范围内的道路、广场、停车场等设施用地A-E6-S H-E6-S 254 E6-S1道路用地规划范围内宽度等于和大于3.5m以上的各种道路及交叉口等用地A-E6-S1 H-E6-S1 254E6-S2广场用地公共活动广场、停车场用地；不包括各类用地内部的场地A-E6-S2 H-E6-S2 254E6-U公用设施用地各类公用工程和环卫设施用地，包括其建筑物、构筑物及管理、维修设施等用地A-E6-U H-E6-U 200E6-U1市政公用设施用地给水、排水、供电、邮电、供气、供热、殡葬、防灾和能源等工程设施用地A-E6-U1 H-E6-U1 200E6-U2环卫设施用地公厕、垃圾站、粪便和垃圾处理设施等用地A-E6-U2 H-E6-U2 200E6-G 绿地公共绿地及生产防护绿地A-E6-G H-E6-G 90E6-G 1 公共绿地面向公众、有一定游憩设施的绿地，如公园、街巷中的绿地、路旁或临水宽度等于和大于5m的绿地，不包括各类用地内部的绿地。

城市用地分类与规划建设用地标准GBJ 137-90建设部[ 1990-7-2]关于发布《城市用地分类与规划建设用地标准》的通知建设部（90）建标字第322号根据国家计委计综(1986)250号文的要求，由原城乡建设环境保护部会同有关部门共同制订的《城市用地分类与规划建设用地标准》，已经有关部门会审。

现批准《城市用地分类与规划建设用地标准》GBJ137_90为国家标准，自1991年3月1日起施行。

市规划司负责管理，其具体解释等工作由建设部中国城市规划设计研究院负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1990年7月2日编制说明本标准是根据国家计委计综(1986)第250号文的要求，由我部中国城市规划设计研究院负责主编，并会同有关单位共同编制而成的。

在本标准的编制过程中，标准编制组进行了广泛的调查研究，认真总结了我国城市规划的实践经验，参考了有关国外标准针对主要技术问题开展了科学研究与试验验证工作，并广泛征求了全国有关单位的意见，最后，由我部会同有关部门审查定稿。

鉴于本标准系初次编制，在执行过程中，希望各单位结合规划工作实践和科学研究，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料交我部中国城市规划设计研究院(地址：北京百万庄，邮政编码100037)，以供今后修订时参考。

中华人民共和国建设部1990年3月第一章总则第1.0.1条为统一全国城市用地分类，科学地编制、审批、实施城市规划，合理经济地使用土地，保证城市正常发展，特制订本标准。

第1.0.2条本标准适用于城市中设市城市的总体规划工作和城市用地统计工作。

第1.0.3条编制城市规划除执行本标准外，尚应符合国家现行的有关标准与规范的要求。

第4.2.4条规划人均建设用地指标为第Ⅰ级的城市，其规划人均绿地指标可适当降低，但不得小于5.0m2/人。

第4.2.5条其它各类建设用地的规划指标可根据城市具体情况确定。

乡（镇）土地利用总体规划制图规范乡（镇）土地利用总体规划制图规范国土资源部目?录前?言为加强对乡（镇）土地利用总体规划编制工作的指导，保证乡（镇）土地利用总体规划制图质量，推进土地利用总体规划制图标准化、规范化建设，根据《中华人民共和国土地管理法》及有关法律、法规、技术标准，制订《乡（镇）土地利用总体规划制图规范》，明确乡（镇）土地利用总体规划有关图件制图要素及其表达要求。

本规范的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H为规范性附录，附录I、附录J、附录K、附录L、附录M为资料性附录。

乡（镇）土地利用总体规划制图规范1?适用范围本规范适用于乡（镇）土地利用总体规划图的制作。

本规范规定了乡（镇）土地利用总体规划图件数学基础、图件内容、图件种类、要素表达、图幅配置等内容。

2?规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB/T 5791-1993?1:5000，1:10000地形图图式GB/T 7929-1995?1:500，1:1000，1:2000地形图图式GB/T ?技术制图标题栏GB/T 13361-1992?技术制图通用术语GB/T 21010-2007?土地利用现状分类《国土资源部办公厅关于印发市县乡级土地利用总体规划编制指导意见的通知》（国土资厅发[2009]51号）3?总则?空间参照系统正式图件的平面坐标系统采用“1980西安坐标系”；高程系统采用“1985国家高程基准”；投影系统采用高斯-克吕格投影；宜按3°分带。

?图件比例尺?基本比例尺乡（镇）土地利用总体规划图，乡域图件比例尺一般为1:1万。

如辖区面积过大或过小，可适当调整比例尺。

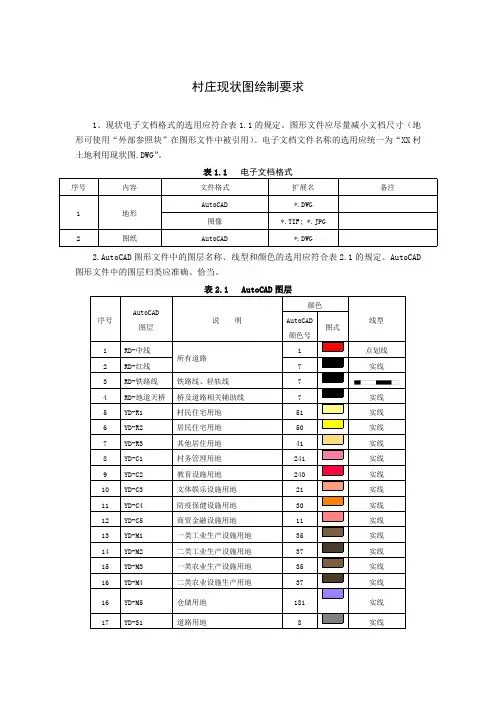

村庄现状图绘制要求1、现状电子文档格式的选用应符合表1.1的规定。

图形文件应尽量减小文档尺寸（地形可使用“外部参照块”在图形文件中被引用）。

电子文档文件名称的选用应统一为“XX村土地利用现状图.DWG”。

表1.1电子文档格式序号内容文件格式扩展名备注AutoCAD*.DWG1地形图像*.TIF;*.JPG2图纸AutoCAD*.DWG2.AutoCAD图形文件中的图层名称、线型和颜色的选用应符合表2.1的规定。

AutoCAD 图形文件中的图层归类应准确、恰当。

3.用地图例应为彩色图例。

用地图例中的用地性质类别对应于《村庄用地代号及分类表》表(附录)中的大类或中类。

彩色用地图例应选用AutoCAD实心填充（“HATCH”命令中选“SOLID”图案,图层名为“YD-”+用地性质代号,图层颜色对应于表2.1中的颜色号）。

彩色用地图例在相应的实心填充上还须加绘圆圈，并在圆圈内加注用地类别代号(圆圈及代号的图层名为“YD-CODE”)。

4.表示用地中类设施时应使用相应图示符号标示（符号图层为“KZ-指标符号”）。

图示符号的选用与绘制应符合表4.1的规定。

图示符号的大小为纸上10毫米（圆直径），在AutoCAD中的实际大小为0.01米*图纸比例，例如：1：2000图中实际大小为20米，1：5000图中实际大小为50米。

图示符号在AutoCAD中应采用图块形式，图块名称对应为表4.1中的符号名称。

表4.1图示符号序号符号符号名称备注1中学2小学3托儿所4文化站5危险品仓库6长途客运站7渡口8广场9社会停车场10给水泵站11排水泵站12货运站场13加油站14公厕15垃圾站16门诊部17邮政所18电信模块局19派出所20运动场21敬老院22村民委员会23文物古迹24市场5.图中的文字注记应使用宋体、仿宋体、楷体、黑体或隶书体等。

文字高度的选用应符合表5.1的规定。

图线的宽度应符合表5.2的规定。

表5.1文字高度（纸上尺寸）序号内容文字高度(mm)字体备注1坐标、半径、宽度、等标注、规划参数、表格、图签、说明、注记等3.5宋体2单位名、地名、路名、桥名、水系名、名胜地名、主要设施名称等3.5-5.0宋体3用地性质代码、图例等7.0黑体4图题、比例、图标、需重点突出的名称、规划期限、编制日期等10-45黑体表5.2图线的宽度（纸上尺寸）序号内容线宽（mm）备注1地形、辅助线0.152道路中线、道路边线以及其它普通线条0.354给水管线、排水管线、电力线、电讯线、行政界线0.85用地红线、规划界线 1.26.AutoCAD电子文档中1个单位应为1米，坐标系应采用缺省的世界（WORLD）坐标系，指北针为正南北（上北下南）方向，不得使用其它用户坐标系统。

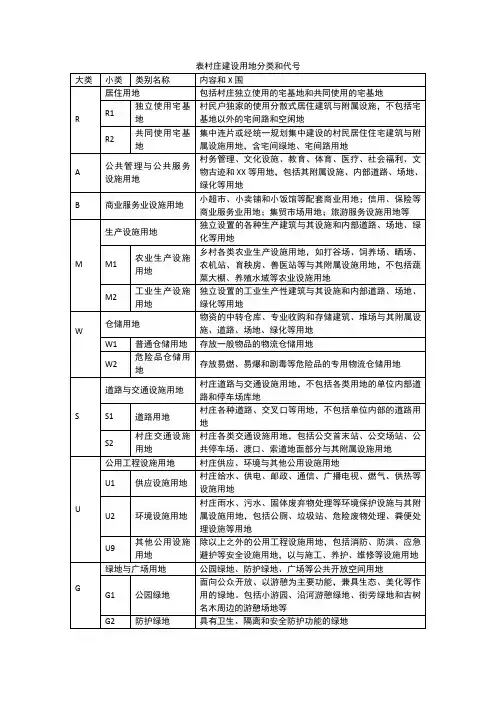

表村庄建设用地分类和代号
注：1 表中●—应设的项目；○—可设的项目；—为不需配置的项目；
表.2 公益性服务设施建筑面积下限指标（平方米）
表村庄人均综合用水量指标（L/人·d）
附录A 村域城乡用地分类表
附录B 村域与村庄用地统计表统一格式
表B.0.1 村域现状用地和规划用地统计表
备注：城镇居民点建设用地包括城市建设用地、镇建设用地和乡建设用地
表B.0.2 村庄现状用地和规划用地统计表
备注：年现状村庄户籍人口人年规划村庄户籍人口人
附录B规划图例附表B.0.1 用地图例。

乡（镇）土地利用总体规划制图规范目录前言1 适用范围2 规范性引用文件3 总则5 土地利用现状图6 土地利用总体规划图7 建设用地管制和基本农田保护图8 土地整治规划图附录A（规范性附录）土地利用用途分类及含义附录B（规范性附录）采用土地用途分区作为主要表达要素的土地利用总体规划图规划要素及含义附录C（规范性附录）土地利用现状图中现状用途要素表达图式附录D（规范性附录）土地利用总体规划图中规划要素表达图式附录E（规范性附录）建设用地管制与基本农田保护图表达图式附录F（规范性附录）土地整治规划图表达图式附录G（规范性附录）土地利用总体规划图中基础地理要素表达图式附录H（规范性附录）土地利用总体规划图注记表达图式附录I（资料性附录）图幅配置示意图附录J（资料性附录）土地利用总体规划可选择图件内容说明附录K（资料性附录）乡（镇）土地用途分区最小上图面积表附录L（资料性附录）乡（镇）土地利用总体规划必备图件样图附录M（资料性附录）乡（镇）土地利用总体规划可选择图件样图前言为加强对乡（镇）土地利用总体规划编制工作的指导，保证乡（镇）土地利用总体规划制图质量，推进土地利用总体规划制图标准化、规范化建设，根据《中华人民共和国土地管理法》及有关法律、法规、技术标准，制订《乡（镇）土地利用总体规划制图规范》，明确乡（镇）土地利用总体规划有关图件制图要素及其表达要求。

本规范的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H为规范性附录，附录I、附录J、附录K、附录L、附录M为资料性附录。

乡（镇）土地利用总体规划制图规范1 适用范围本规范适用于乡（镇）土地利用总体规划图的制作。

本规范规定了乡（镇）土地利用总体规划图件数学基础、图件内容、图件种类、要素表达、图幅配置等内容。

2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

乡（镇）土地利用总体规划制图规范乡（镇）土地利用总体规划制图规范国土资源部目录前言1适用范围2 规范性引用文件3总则5土地利用现状图6土地利用总体规划图7建设用地管制和基本农田保护图8土地整治规划图附录A（规范性附录）土地利用用途分类及含义附录B（规范性附录）采用土地用途分区作为主要表达要素的土地利用总体规划图规划要素及含义附录C（规范性附录）土地利用现状图中现状用途要素表达图式附录D（规范性附录）土地利用总体规划图中规划要素表达图式附录E（规范性附录）建设用地管制与基本农田保护图表达图式附录F（规范性附录）土地整治规划图表达图式附录G（规范性附录）土地利用总体规划图中基础地理要素表达图式附录H（规范性附录）土地利用总体规划图注记表达图式附录I（资料性附录）图幅配置示意图附录J（资料性附录）土地利用总体规划可选择图件内容说明附录K（资料性附录）乡（镇）土地用途分区最小上图面积表附录L（资料性附录）乡（镇）土地利用总体规划必备图件样图附录M（资料性附录）乡（镇）土地利用总体规划可选择图件样图前言为加强对乡（镇）土地利用总体规划编制工作的指导，保证乡（镇）土地利用总体规划制图质量，推进土地利用总体规划制图标准化、规范化建设，根据《中华人民共和国土地管理法》及有关法律、法规、技术标准，制订《乡（镇）土地利用总体规划制图规范》，明确乡（镇）土地利用总体规划有关图件制图要素及其表达要求。

本规范的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H为规范性附录，附录I、附录J、附录K、附录L、附录M为资料性附录。

乡（镇）土地利用总体规划制图规范1适用范围本规范适用于乡（镇）土地利用总体规划图的制作。

本规范规定了乡（镇）土地利用总体规划图件数学基础、图件内容、图件种类、要素表达、图幅配置等内容。

2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

美丽乡村规划图纸目录标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
规划部分
1、项目区位图
2、上位规划衔接图
3、与土地利用总体规划衔接图
4、产业结构布局图
5、村庄用地现状图
6、建筑质量分析图
7、村庄用地规划图
8、村庄规划总平面图
9、尺寸标注图
10、功能结构分析图
11、道路交通规划图
12、竖向规划图
13、景观系统规划图
14、给水工程规划图
15、污水工程规划图
16、雨水工程规划图
17、电力工程规划图
18、电信工程规划图
19、环卫工程规划图
20、防灾减灾规划图
21、分期实施规划图
初步设计部分（效果图、平立剖图）
1、公厕/垃圾转运站施工图
2、道路施工/构造/道牙/排水井/人行步道/断面施工图
3、广场/公园施工图
项目实施篇
1、道路硬化
2、道路绿化
3、道路亮化
4、河流/河道整治
5、舞台、广场、停车场
6、公共服务中心、幼儿园、诊所
7、垃圾收集点、垃圾填埋场、公厕
8、集中取水点、给水管网
9、排水沟渠（雨污水管网）、沉淀池（污水处理设施）。

新农村规划图纸内容及要求01、村域规划图图的内容主要分三个部分，1、XX村在XX乡（镇）的区域位置将要规划的XX村的位置突出出来，在图中用亮的颜色和阴影突出来。

该张小图的底图有的要自己做，先在镇土地利用总体规划图上，将各村的界线清楚划出来，用数码相机拍下或者扫描出来，调在CAD大概绘出来。

2、文字说明用简洁的文字说明XX村的区位分析，一般用三句：一、地理位置；二、2008年底人口、户数；三、交通区位。

四、三区划分的简单介绍。

3、三区划分（1）.禁止建设区CAD颜色60号禁止建设区包括基本农田保护、重要的防护绿地以及在重要交通干道和市政设施走廊两侧划定的禁止建设的控制区等。

规划期内禁止建设区必须保持土地的原有用途，除国家和省的重点建设项目、管理设施外，严禁在禁止建设区内进行非农建设开发活动。

（2）. 限制建设区CAD颜色41号指除禁止建设区和适宜建设区以外的地域，主要包括一般农田区、坑塘水面等。

限制建设区内应保持现状土地使用性质，凡在限制建设区内进行非农建设项目开发的，需取得国土资源管理部门同意后按规定程序报规划审批部门同意后方可改变用地性质。

（3）、适宜建设区CAD颜色30号主要包括村庄建设用地。

注意：本图不要绘风玫瑰、比例尺，绘制指北针即可，规划年限为2010-20204、区位图较小，放在图纸角落，三区划分的那个村域图为主要图纸，占空间较大。

区位规划图上用建设用地规划图的路网，且将主要公共设施的位置用图例表达出来（给水点、污水点、垃圾填埋场、供热点，调压站、变压器、村委会、小学等）5 如该乡镇土地利用有分解到村的数据，在表中列出村庄的土地利用现状表，对于主要地类要注明清楚。

6 对于村庄村域范围内主要的基础设施建设规划要表示出来；对于村庄周围的邻村要表示出来。

02、现状图1、按《镇规划标准GB50188-2007》分类画出村庄现状各类用地的范围（以中类为主，小类为辅）；颜色和符号参考如下注意以下：R村民居住用地：CAD用51号色C1行政管理用地：CAD用231号色（应具体标注村公所的位置，图中标“村”加圈）C2教育机构用地：CAD用241号色幼儿园（图中标“幼”加圈），托儿所（图中标“托”加圈）小学（图中标“小”加圈）、中学（图中标“中”加圈）及各类成人学校等用地，CAD用31号色C3 文体科技用地：CAD用21号色文化图书、科技、展览、娱乐、体育（图中标体育场）、大型寺院、大型庙宇，CAD用10号色C4 医疗保健用地（图中标“╋”加圈）CAD用30号色C5 商业金融用地 CAD用240号色各类商业服务业的店铺，银行、信用、保险等CAD用10号色C6 集贸设施用地 CAD用240号色（图中标“集”加圈）M 生产建筑用地 M 1：一类工业用地（注：无污染工业）CAD用34号色M2 ：二类工业用地（注：基本无污染工业）CAD用35号色M3 ：三类工业用地（注：有污染工业）CAD用36号色W 仓储用地：CAD用181号色2、村庄主、次干道、支路，对外交通道路红线线条使用黑色加粗线条，如果填充，CAD用253号色注意：1、道路在现状和规划图中应用深一点颜色，加一点阴影；2、4米以上的路在图中均应表达；3、标明主、次干道的名称；4、对外交通道路应标明方向，并标注去向的具体地名。

[管理]村镇规划图例村镇规划图例主编部门:中国建筑技术研究院村镇规划设计研究所R 居住建筑用地C 公共建筑用地M生产建筑及设施用地W 仓储用地T 对外交通用地S 道路广场用地U 公用工程设施用地G 绿化用地E 水域和其它用地H 村镇用地范围及发展方向B 建筑物及质量评定F 墙篱及其他S0 道路工程T0 对外交通U11 供水工程U12 排水工程U13 电力工程U14 电讯工程U15 其它管线工程L 边界线A 城乡居民点层次、人口及用地规模Z 产业分区及资源场地主要参考书目及资料来源1(《村镇规划讲义》，中国建筑科学研究院农村建筑研究所，1982年8月。

2(GB J103-87《总图制图标准》，GB J106-87《给水排水制图标准》，中华人民共和国城乡建设环境保护部编，中国计划出版社，1988年12月。

3(《城市规划参考图例》，武汉市城市规划设计院编，中国建筑工业出版社，1977年2月。

4(1:500、1:1000、1:2000《地形图图式》，中华人民共和国国家标准GB 7929-87，测绘出版社，1988年1月。

5(1:5000、1:10000《地形图图式》，中华人民共和国国家标准GB 5791-86，中国标准出版社，1987年8月。

6(1:2(5万、1:5万、1:10万《地形图图式》，中华人民共和国国家标准GB5791-86。

7(《供暖通风设计手册》，陆耀庆主编，中国建筑工业出版社，1987年12月。

8(《公路工程技术标准》JTJ 1-81，中华人民共和国交通部公路局主编，人民交通出版社，1981年9月。

注:彩色图例中右下角标注的数码为“AutoCAD”软件中的颜色编号。

村庄现状图绘制要求1、现状电子文档格式的选用应符合表1.1的规定。

图形文件应尽量减小文档尺寸（地形可使用“外部参照块”在图形文件中被引用）。

电子文档文件名称的选用应统一为“XX村土地利用现状图.DWG”。

2.AutoCAD图形文件中的图层名称、线型和颜色的选用应符合表2.1的规定。

AutoCAD 图形文件中的图层归类应准确、恰当。

3.用地图例应为彩色图例。

用地图例中的用地性质类别对应于《村庄用地代号及分类表》表(附录)中的大类或中类。

彩色用地图例应选用AutoCAD实心填充（“HATCH”命令中选“SOLID”图案,图层名为“YD-”+用地性质代号, 图层颜色对应于表2.1中的颜色号）。

彩色用地图例在相应的实心填充上还须加绘圆圈，并在圆圈内加注用地类别代号(圆圈及代号的图层名为“YD-CODE”)。

4.表示用地中类设施时应使用相应图示符号标示（符号图层为“KZ-指标符号”）。

图示符号的选用与绘制应符合表 4.1的规定。

图示符号的大小为纸上10毫米（圆直径），在AutoCAD中的实际大小为0.01米*图纸比例，例如：1：2000图中实际大小为20米，1：5000图中实际大小为50米。

图示符号在AutoCAD中应采用图块形式，图块名称对应为表4.1中的符号名称。

5.图中的文字注记应使用宋体、仿宋体、楷体、黑体或隶书体等。

文字高度的选用应符合表5.1的规定。

图线的宽度应符合表5.2的规定。

表5.1 文字高度（纸上尺寸）6.AutoCAD电子文档中1个单位应为1米，坐标系应采用缺省的世界（WORLD）坐标系，指北针为正南北（上北下南）方向，不得使用其它用户坐标系统。

坐标数据应与长沙统一坐标系数据对应，标高应与长沙统一高程系统数据对应。

7.图中标注的坐标、标高、坡长、距离应以米计，坡度以百分计，坐标标注精确到的小数点后3位数，标高、坡度、坡长、半径等精确到的小数点后2位数，不足时以“0”补齐。

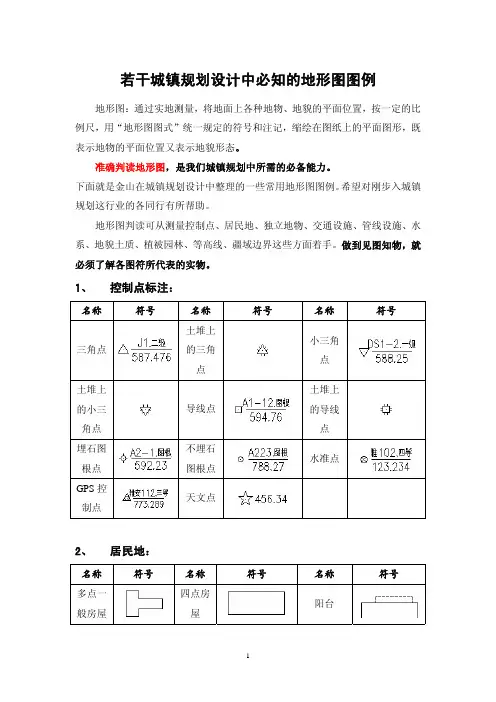

附录A村庄用地代号及分类表附录B 地形图示符号表。

村庄现状图绘制要求1、现状电子文档格式的选用应符合表1.1的规定。

图形文件应尽量减小文档尺寸（地形可使用“外部参照块”在图形文件中被引用）。

电子文档文件名称的选用应统一为“XX村土地利用现状图.DWG”。

表1.1电子文档格式序号内容文件格式扩展名备注AutoCAD*.DWG1地形图像*.TIF;*.JPG2图纸AutoCAD*.DWG2.AutoCAD图形文件中的图层名称、线型和颜色的选用应符合表2.1的规定。

AutoCAD 图形文件中的图层归类应准确、恰当。

3.用地图例应为彩色图例。

用地图例中的用地性质类别对应于《村庄用地代号及分类表》表(附录)中的大类或中类。

彩色用地图例应选用AutoCAD实心填充（“HATCH”命令中选“SOLID”图案,图层名为“YD-”+用地性质代号,图层颜色对应于表2.1中的颜色号）。

彩色用地图例在相应的实心填充上还须加绘圆圈，并在圆圈内加注用地类别代号(圆圈及代号的图层名为“YD-CODE”)。

4.表示用地中类设施时应使用相应图示符号标示（符号图层为“KZ-指标符号”）。

图示符号的选用与绘制应符合表4.1的规定。

图示符号的大小为纸上10毫米（圆直径），在AutoCAD中的实际大小为0.01米*图纸比例，例如：1：2000图中实际大小为20米，1：5000图中实际大小为50米。

图示符号在AutoCAD中应采用图块形式，图块名称对应为表4.1中的符号名称。

表4.1图示符号序号符号符号名称备注1中学2小学3托儿所4文化站5危险品仓库6长途客运站7渡口8广场9社会停车场10给水泵站11排水泵站12货运站场13加油站14公厕15垃圾站16门诊部17邮政所18电信模块局19派出所20运动场21敬老院22村民委员会23文物古迹24市场5.图中的文字注记应使用宋体、仿宋体、楷体、黑体或隶书体等。

文字高度的选用应符合表5.1的规定。

图线的宽度应符合表5.2的规定。

表5.1文字高度（纸上尺寸）序号内容文字高度(mm)字体备注1坐标、半径、宽度、等标注、规划参数、表格、图签、说明、注记等3.5宋体2单位名、地名、路名、桥名、水系名、名胜地名、主要设施名称等3.5-5.0宋体3用地性质代码、图例等7.0黑体4图题、比例、图标、需重点突出的名称、规划期限、编制日期等10-45黑体表5.2图线的宽度（纸上尺寸）序号内容线宽（mm）备注1地形、辅助线0.152道路中线、道路边线以及其它普通线条0.354给水管线、排水管线、电力线、电讯线、行政界线0.85用地红线、规划界线 1.26.AutoCAD电子文档中1个单位应为1米，坐标系应采用缺省的世界（WORLD）坐标系，指北针为正南北（上北下南）方向，不得使用其它用户坐标系统。
