NBT47014承压设备焊接工艺评定规范分解
修订背景
• 当前，正在 锅炉、压力容器和压力管道行业内实施的 焊接工艺评定标准： JB4708-2000《钢制压力容器焊接工艺评定》； JB/T4734-2002 《铝制焊接容器》附录B“铝容器焊接工 艺评定”； JB/T4745-2002 《钛制焊接容器》附录B“钛容器焊接工 艺评定”； JB/T4755-2006 《铜制焊接容器》附录B“铜制压力容器 焊接工艺评定”； JB/T4756-2006 《镍及镍合金制压力容器》附录B“镍及 镍合金制压力容器的焊接工艺评定”；
焊接工艺评定因素及类别划分
•
焊接工艺评定因素分为通用焊接工艺评定因素和专用焊接 工艺评定因素 • 专用焊接工艺评定因素分为重要因素、补加因素和次要因 素。 重要因素：指能够影响焊接接头力学性能和弯曲性能的焊接工 艺评定因素； 补加因素：指影响焊接接头冲击韧性的焊接工艺评定因素； 次要因素：指对要求测定的力学性能和弯曲性能无明显影响的 焊接工艺评定因素
国内实施的焊接工艺评定标准特点：
除SY/T 4103《钢质管道焊接及验收》外，都是参照采 用美国ASMEⅨ； SY/T 4103等效采用美国API 1104标准，我国长输管道 行业普遍使用。SY/T 4103中没有冲击试验规定，适用于 没有冲击试验要求的管道。
•
与JB4708-2000相比，NB/T47014进行了大量的变更 和调整 标准性质由强制性变更为推荐性。推荐性标准一旦被法规 、规范或强制性标准所引用则具有强制性； 适用金属材料从钢扩大到钢、铝、钛、铜、镍； 焊接方法增加了等离子弧焊、摩擦焊、气电立焊和螺柱电 弧焊； 评定类别增加了复合金属材料、换热管与管板和螺柱电弧 焊。
各种焊接方法的专用焊接工艺评定因素及分类
各种焊接方法的通用评定因素 焊接方法及分类
焊接工艺评定及焊接工艺评定标准PPT学习课件
焊接工艺评定时，高类别母材相焊评定合格的焊接工艺，适用于该高类别号母材 与低类别号母材相焊。 c）采用焊条电弧焊、埋弧焊、熔化极气体保护焊或钨极气体保护焊，对Fe-1～ Fe-5A类别母材进行焊接工艺评定时，高类别号母材相焊评定合格的焊接工艺， 适用于该类别号母材与低类别号母材相焊。 d）除b)、c)外，当不同类别号的母材相焊，即使母材各自的焊接工艺都已评定合
专用规则（七个方面）
•预热、后热（ 4103是 降 低 最 低 预 热温 度 ， 0452及 47014为 预 热 比 评定 值 低 50℃以 上 ， 层 间 最 高 温度 比 评 定纪录值高50℃） •保 护 气 体 •电特性（4103规定 ， 电 流 电 压 范 围变 化 要 重 新 评 定 ， 0452及47014均 不 是 重 要 或 补 加因 素 ） •技 术 措 施
其它要求
在0452及47014中规定“对接焊缝焊接工艺适用于角焊缝”，4103标准未进行规定，但有角焊缝的 试验要求。
试验项目及试件
• 拉伸试件：0452及47014均为带垫肩的试样，4103是不带垫肩的试样。
谢 谢!
设计、焊接工艺评定和施工三者的关系
设计
• 评定标准（依据） • 管材材质 • 特殊性能要求（包括推荐焊接方法和焊材）
按标准进行工艺项目统计（材质、管径、壁厚等） 按设计要求进行性能试验
工艺评定 根据合格工艺评定编制工艺规程施工
施工
• 根据工艺规程进行焊接 • 对焊材进行复验
焊接工艺评定的依据
主要依据是有关的技术标准及设计要求： 国外标准如： • 美国ASME《锅炉压力容器规范》中的第Ⅸ卷“焊接及钎焊评定” • API 1104 国内标准如： • NB/T47014《承压设备焊接工艺评定》《钢制压力容器焊接工艺评定》； • SY/T4103-2006《钢质管道焊接及验收》； • SY/T0452-2012《石油天然气金属管道焊接工艺评定》等。
专用规则（七个方面）
•预热、后热（ 4103是 降 低 最 低 预 热温 度 ， 0452及 47014为 预 热 比 评定 值 低 50℃以 上 ， 层 间 最 高 温度 比 评 定纪录值高50℃） •保 护 气 体 •电特性（4103规定 ， 电 流 电 压 范 围变 化 要 重 新 评 定 ， 0452及47014均 不 是 重 要 或 补 加因 素 ） •技 术 措 施
其它要求
在0452及47014中规定“对接焊缝焊接工艺适用于角焊缝”，4103标准未进行规定，但有角焊缝的 试验要求。
试验项目及试件
• 拉伸试件：0452及47014均为带垫肩的试样，4103是不带垫肩的试样。
谢 谢!
设计、焊接工艺评定和施工三者的关系
设计
• 评定标准（依据） • 管材材质 • 特殊性能要求（包括推荐焊接方法和焊材）
按标准进行工艺项目统计（材质、管径、壁厚等） 按设计要求进行性能试验
工艺评定 根据合格工艺评定编制工艺规程施工
施工
• 根据工艺规程进行焊接 • 对焊材进行复验
焊接工艺评定的依据
主要依据是有关的技术标准及设计要求： 国外标准如： • 美国ASME《锅炉压力容器规范》中的第Ⅸ卷“焊接及钎焊评定” • API 1104 国内标准如： • NB/T47014《承压设备焊接工艺评定》《钢制压力容器焊接工艺评定》； • SY/T4103-2006《钢质管道焊接及验收》； • SY/T0452-2012《石油天然气金属管道焊接工艺评定》等。
NBT47014承压设备焊接工艺评定规范 ppt课件
d除b、c外，当不同类别号的母材相焊时，即使母材 各自的焊接工艺都已评定合格，其焊接接头仍需重 新进行焊接工艺评定；
e当规定对热影响区进行冲击试验时，两类（组）别 号母材之间相焊，所拟定的预焊接工艺规程，与他 们各自相焊评定合格的焊接工艺相同，则这两类（ 组）别号母材之间相焊，不需要重新进行焊接工艺 评定。
修订背景
• 当前，正在 锅炉、压力容器和压力管道行业内实施的 焊接工艺评定标准：
JB4708-2000《钢制压力容器焊接工艺评定》； JB/T4734-2002 《铝制焊接容器》附录B“铝容器焊接工
艺评定”；
JB/T4745-2002 《钛制焊接容器》附录B“钛容器焊接工 艺评定”；
JB/T4755-2006 《铜制焊接容器》附录B“铜制压力容器 焊接工艺评定”；
适用金属材料从钢扩大到钢、铝、钛、铜、镍；
焊接方法增加了等离子弧焊、摩擦焊、气电立焊和螺柱电 弧焊；
评定类别增加了复合金属材料、换热管与管板和螺柱电弧 焊。
• 由于NB/T47014的相对全面性和先进性，建议不再使 用下列规范与标准中的附录：
《蒸汽锅炉安全技术监察规程》附录Ⅱ“焊接工艺评定” ；
十建公司专业技术培训课件
NB/T47014-2011(JB4708) 承压设备焊接工艺评定
2011年10月1日
规范现状
• 国内规范普遍存在的问题： 参照引用国外标准，同时加入中国特色； “照猫画虎”； 标准编制人员的局限性； 各职能部门的衔接； 阅读规范人的素质参差不齐； 使用规范的人对规范的理解不同； 其它。
• b埋弧焊、熔化极气体保护焊和等离子弧焊的焊缝金 属合金含量，若主要取决于附加填充金属时，当焊 接工艺改变引起焊缝金属中重要合金元素成分超出 评定范围时，需重新评定；
NBT47014承压设备焊接工艺评定规范分解
THANK YOU
感谢聆听
提高焊接效率
焊接工艺评定可以确定最佳的焊接工艺参数和焊接 方法，提高焊接效率，降低生产成本。
保证焊接安全
通过焊接工艺评定，可以评估焊接工艺的安全性和 可靠性，确保焊接过程符合相关标准和规范，防止 焊接事故的发生。
焊接工艺评定标准的发展历程
早期的焊接工艺评定标准主要关注焊接接头的力学性能，如 强度、韧性等。随着技术的不断发展，评定标准逐渐扩展到 焊接接头的化学成分、金相组织等方面。
100%
目的
确保承压设备的焊接工艺满足相 关标准和规定，保证设备在制造 、使用和维修过程中的安全性能 。
80%
重要性
对于承压设备制造行业，焊接工 艺评定是至关重要的环节，直接 关系到设备的安全性能和使用寿 命。
nbt47014标准的适用范围
适用对象
适用于所有制造、使用和维修 承压设备的企事业单位和个体 工商户。
04
焊接工艺评定流程
焊接工艺评定准备
确定焊接工艺评定的项目和内容
01
根据设备类型、材料、焊接方法等因素，确定需要进行焊接工
艺评定的项目和内容。
选择合适的焊接工艺评定标准
02
根据相关标准和规范，选择适合的焊接工艺评定标准。
准备焊接工艺评定所需的材料和设备
03
根据焊接工艺评定的需要，准备相应的材料、设备、工具等。
目前，国际上通用的焊接工艺评定标准包括ISO 15614、 AWS D1.1、D1.2等，这些标准在不断地修订和完善，以适 应新的技术和市场需求。
03
nbt47014标准解析
nbt47014标准简介
80%
定义
nbt47014标准是关于承压设备 焊接工艺评定的规范，用于确保 焊接工艺的可靠性和安全性。
NBT47014讲义
➢《压力管道安全技术监察规程-工业管道》 TSG D0001-2009
• 第六十二条 所有管道受压元件的焊接以及 受压件和非受压件的焊接，必须采用经评 定合格的焊接工艺，施焊单位必须对焊接 工艺严格管理。
• 管道受压元件的焊接工艺评定应当符合 有关安全技术规范及其相关标准的规定。 焊接工评定完成后，焊接工艺评定报告和 焊接工艺指导书应当经过施焊单位焊接责 任工程师审核，质量保证工程师批准，并 且存入技术档案。
➢ 《现场设备、工业管道焊接工程施工规范》GB50236-2011 • 5.0.1 在掌握材料焊接性能后，必须在工程焊接进行焊接
工艺评定。 • 5.0.2焊接工艺评定应按现行行业标准《承压设备焊接工艺
评定》NB/T47014的规定进行。
➢ 《固定式压力容器安全技术监察规程》TSG R0004 -2009
承制单位…..按规定……可以在本单位的焊 接工艺评定文件中对其分类
应按各种焊接材料制造厂家的牌号、分别 进行焊接工艺评定
其填充金属按“填充金属归类报告”要求 分类；制定本单位使用的焊接工艺评定标 准 承制单位应遵照……并参照……编制供本单 位使用的焊接工艺评定标准
附录.C
复合金属材料焊接工艺评定
√和本标准中耐蚀层堆焊不同 √焊接工艺评定分两种 √复合金属材料适用范围扩大 √基层、过渡焊缝和复层是否同时参加试件（试样） 力学性能和弯曲性能检验 √力学性能和弯曲性能检验合格指标特殊
3.2 • 国内承压设备制造安装企业简况
• 据国家质检总局特种设备安全监察局统计公布的，2009年特种设备 制造、安装企业数量见下表。
锅炉 压力容器 气瓶 压力管道
有许可证的制造企业
1269 3693
129
4047
容器检验师考试辅导PPT课件_焊接工艺评定
记载验证性试验及其检验结果，对拟定的预焊接工艺规程(pWPS)进行评价的 报告。
焊接工艺规程（WPS）：Welding Procedure Specification
根据合格的焊接工艺评定报告编制的，用于产品施焊的焊接工艺文件。
焊接作业指导书（WWI）：Welding Working Instruction

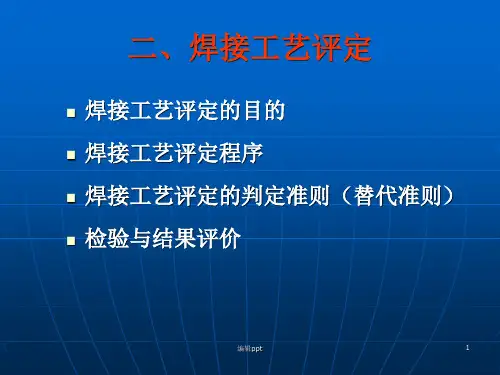

二、焊接工艺评定
焊接工艺评定的目的 焊接工艺评定程序 焊接工艺评定的判定准则（替代准则） 检验与结果评价
编辑ppt
1
焊接工艺评定标准：
NB/T47014-2011《承压设备焊接工艺评定》
• JB 4708〈钢制压力容器焊接工艺评定〉 • GB 151 附录B〈换热管与管板接头的焊接工艺评定〉 • JB/T 4734 附录B〈铝容器焊接工艺评定〉 • JB/T 4745 附录B〈钛容器焊接工艺评定〉 • JB/T 4755 附录B〈铜制压力容器的焊接工艺评定〉 • JB/T 4756 附录B〈镍及镍合金制压力容器的焊接工艺评定〉 • 〈蒸汽锅炉安全技术监察规程〉附录I “焊接工艺评定”
由立向下改为立向上，为补加因素（冲击） 其他位置改变，为次要因素
➢ 焊接工艺评定的目的在于评定出合格的工艺，焊接接头 的使用性能要符合要求；
➢ 焊工考核的目的在于考出合格的焊工，按照已评定合格 的焊接工艺能够焊出没有超标缺陷的焊缝。
编辑ppt
24
试件焊接试件分类及替代 板状对接适用于管状对接，反之亦然； 对接焊缝适用于角焊缝； 任一角焊缝适用于所有形式角焊缝。
（3）焊接工艺评定的目的（功能） 验证施焊单位拟定的焊接工艺的正确性， 评定施焊单位焊制焊接接头的使用性能符合设计要求的能力。
编辑ppt
3
术语
焊接工艺规程（WPS）：Welding Procedure Specification
根据合格的焊接工艺评定报告编制的，用于产品施焊的焊接工艺文件。
焊接作业指导书（WWI）：Welding Working Instruction
二、焊接工艺评定
焊接工艺评定的目的 焊接工艺评定程序 焊接工艺评定的判定准则（替代准则） 检验与结果评价
编辑ppt
1
焊接工艺评定标准：
NB/T47014-2011《承压设备焊接工艺评定》
• JB 4708〈钢制压力容器焊接工艺评定〉 • GB 151 附录B〈换热管与管板接头的焊接工艺评定〉 • JB/T 4734 附录B〈铝容器焊接工艺评定〉 • JB/T 4745 附录B〈钛容器焊接工艺评定〉 • JB/T 4755 附录B〈铜制压力容器的焊接工艺评定〉 • JB/T 4756 附录B〈镍及镍合金制压力容器的焊接工艺评定〉 • 〈蒸汽锅炉安全技术监察规程〉附录I “焊接工艺评定”
由立向下改为立向上，为补加因素（冲击） 其他位置改变，为次要因素
➢ 焊接工艺评定的目的在于评定出合格的工艺，焊接接头 的使用性能要符合要求；
➢ 焊工考核的目的在于考出合格的焊工，按照已评定合格 的焊接工艺能够焊出没有超标缺陷的焊缝。
编辑ppt
24
试件焊接试件分类及替代 板状对接适用于管状对接，反之亦然； 对接焊缝适用于角焊缝； 任一角焊缝适用于所有形式角焊缝。
（3）焊接工艺评定的目的（功能） 验证施焊单位拟定的焊接工艺的正确性， 评定施焊单位焊制焊接接头的使用性能符合设计要求的能力。
编辑ppt
3
术语
焊接工艺评定培训课件PPT(共26页)
2 焊接工艺评定程序
焊接 工艺 评定 立项
编制 焊接 工艺 评定 指导 书
焊接 试件
试件 理化 检验
编制 焊接 工艺 评定 报告
编制焊接工艺规 程
3 焊接工艺评定的判定规则（替代准则）
(1)焊接工艺因素 n 重要因素:影响焊接接头抗拉强度和弯曲性能。当变
更任何一个重要因素是都需要重新评定焊接工艺。 n 补加因素:影响焊接接头冲击韧性。当变更时，可按
规程〉 石化行业〈石油化工工程焊接工艺评定〉
1 焊接工艺评定目的
(1)材料焊接性 工艺焊接性 使用焊接性
(2)焊接性能与焊接工艺评定的关系 其解决的问题不同 焊接性能是基础和前提 进行焊接工艺评定前不一定做焊接性能试验 焊接工艺评定不允许从外单位“输入”（包括焊工）
(3)焊接工艺评定的目的（功能） 验证施焊单位拟定的焊接工艺的正确性， 评定施焊单位焊制焊接接头的使用性能符合设计要求的能力。
增加或变更的补加因素增焊冲击韧性试件进行试验。 n 次要因素:对要求测定的力学性能无明显影响。当变
更时，不需要重新评定焊接工艺，但需重新编制焊接 工艺指导书。
(2)焊缝试件分类 板材对接适用于管材对接，反之亦然； 管板角接适用于板材角接，反之亦然； 对接适用于角接。
(3)焊接方法 改变焊接方法，需重新评定。
4 焊接工艺评定试验
试验项目：外观检查，无损检测，力学性能和弯曲性能 试验，金相检验（宏观）
试件厚度
拉伸试验 拉伸
面弯
试验项目和取样数量 弯曲试验
冲击试验
背弯
侧弯
焊缝 热影响区
T<1.5
2
2
2
1.5≤T<10
2
2
焊接工艺评定ppt课件
SEG焊接检验员培训班
母材 类别 组别 Ni-2 －
Ni-3 －
牌号、级别、型号
NCu30
NS312、NS315、NS334、 NS335、NS336
标
准
GB/T2054、JB4741、JB4742、JB4743、 GB/T12459
GB/T2882、GB/T12459、GB/ T15008、 YB/T5264、YB/T5353、GB/ T15008、
09MnNiDR 等
GB/T13401等
；
SEG焊接检验员培训班
母材 类别 组别
牌号、级别、型号
Fe-13
L450、L450QB、 Q370R、15MnNiNbDR、
HP365 等
标
准
GB/T9711.1 、GB713、GB/T9711.2 、 GB150.2等
Fe-1
Fe-14
07MnMoVR、 07MnNiVDR、 07MnNiMoDR、 12MnNiVR、 08MnNiMoBVD、
等
GB/T3274 、GB/T700、GB/T912、GB/T3091、 GB/T13401 等
Fe-1
Fe-12
Q345、Q345R 、
09MnD 、Q345R GB/T1591 、GB/T8163、GB/T12459、GB/T713、
16Mn 、16MnDR 、
GB/T6479 、GB/T47008、GB/T3531、
；
SEG焊接检验员培训班
Fe-5C类按化学成分C r、 Mo等于或大于5%分类，C r 含量不超越3%， 典型成分为21/4－Mo －V ； Fe-6类为马氏体不锈钢，不分组 ； Fe-7类为铁素体不锈钢，按C r含量分为两组 ； Fe-8类为奥氏体不锈钢，按C r、Ni 配比高低不同分为两组：18 –8 型、 25 –13型、25–20型； Fe-9B类为含Ni 为3%的低温钢，不分组； Fe-10I为高铬钢，Cr含量为27% ； Fe-10H为奥氏体与铁素体双相不锈钢及高铬钢； AI-1类为纯铝、铝-镁合金； AI-2类为铝、镁合金，镁含量小于；或等于4.0%
NBT47014-2011《《承压设备焊接工艺评定》ppt课件
评定》。
• 上述锅炉、压力容器和压力管道行业中主要的焊 接工艺评定标准，除SY/T 4103外，都是参照采 用ASME《锅炉压力容器规范》第Ⅸ卷“焊接和 钎接评定”，ASME Ⅸ的权威性与广泛性一直为 世界各国所公认。
• 近些年来，欧洲标准EN 288《金属材料的焊接工 艺规程及评定》，后来发展为ISO 9956《金属材 料焊接工艺规程和评定》，现又改为ISO 15609， 逐渐被国标认可。
Fe-5B类按化学成分Cr等于或大于5%分类， 其中Cr公称成分5%为一组，9%为另一组。
Fe-6类为马氏体不锈钢
Fe-7类为铁素体不锈钢,按Cr含量分为两组
Fe-8类为奥氏体不锈钢，按Cr、Ni配比高低 不同分成两组：18-8型、25-13型和25-20 型
Fe-9B类为含镍3%的低温钢，不分组
• 摩擦焊相较传统熔焊最大的不同点在于整个焊接 过程中，待焊金属获得能量升高达到的温度并没 有达到其熔点，即金属是在热塑性状态下实现的 类锻态固相连接。
• 相对传统熔焊，摩擦焊具有焊接接头质量高—— 能达到焊缝强度与基体材料等强度，焊接效率高、 质量稳定、一致性好，可实现异种材料焊接等。
• 螺柱焊：螺柱焊（stud welding）是将螺 柱一端与板件（或管件）表面接触，通电 引弧，待接触面熔化后，给螺柱一定压力 完成焊接的方法。电弧螺路、铁路、桥梁、塔架、汽车、能源、 交通设施建筑、机场、车站、电站、管道 支架、起重机械及其它钢结构等。
• 气电立焊：厚板立焊时，在接头两侧使用成形器 具(固定式或移动式冷却块)保持熔池形状，强制 焊缝成形的一种电弧焊。
• 气电立焊是由普通熔化极气体保护焊和电渣焊发 展而形成的一种熔化极气体保护电弧焊方法。其 优点是：生产率高，成本低。与窄间隙焊的主要 区别在于焊缝一次成形，而不是多道多层焊。
• 上述锅炉、压力容器和压力管道行业中主要的焊 接工艺评定标准，除SY/T 4103外，都是参照采 用ASME《锅炉压力容器规范》第Ⅸ卷“焊接和 钎接评定”，ASME Ⅸ的权威性与广泛性一直为 世界各国所公认。
• 近些年来，欧洲标准EN 288《金属材料的焊接工 艺规程及评定》，后来发展为ISO 9956《金属材 料焊接工艺规程和评定》，现又改为ISO 15609， 逐渐被国标认可。
Fe-5B类按化学成分Cr等于或大于5%分类， 其中Cr公称成分5%为一组，9%为另一组。
Fe-6类为马氏体不锈钢
Fe-7类为铁素体不锈钢,按Cr含量分为两组
Fe-8类为奥氏体不锈钢，按Cr、Ni配比高低 不同分成两组：18-8型、25-13型和25-20 型
Fe-9B类为含镍3%的低温钢，不分组
• 摩擦焊相较传统熔焊最大的不同点在于整个焊接 过程中，待焊金属获得能量升高达到的温度并没 有达到其熔点，即金属是在热塑性状态下实现的 类锻态固相连接。
• 相对传统熔焊，摩擦焊具有焊接接头质量高—— 能达到焊缝强度与基体材料等强度，焊接效率高、 质量稳定、一致性好，可实现异种材料焊接等。
• 螺柱焊：螺柱焊（stud welding）是将螺 柱一端与板件（或管件）表面接触，通电 引弧，待接触面熔化后，给螺柱一定压力 完成焊接的方法。电弧螺路、铁路、桥梁、塔架、汽车、能源、 交通设施建筑、机场、车站、电站、管道 支架、起重机械及其它钢结构等。
• 气电立焊：厚板立焊时，在接头两侧使用成形器 具(固定式或移动式冷却块)保持熔池形状，强制 焊缝成形的一种电弧焊。
• 气电立焊是由普通熔化极气体保护焊和电渣焊发 展而形成的一种熔化极气体保护电弧焊方法。其 优点是：生产率高，成本低。与窄间隙焊的主要 区别在于焊缝一次成形，而不是多道多层焊。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(2) 压力容器的焊接工艺评定应当符合 JB4708《钢制压力容器焊接工艺评定》的 要求。
(3)监检人员应当对焊接工艺评定过程进行监督。
(四)焊接工艺评定完成后，焊接工艺评定报告 (PQR)和焊接工艺规程(WPS)应当由制造（组焊） 单位焊接责任工程师审核，技术负责人批准，经过 监检人员签字确认后存入技术档案。
标准中规定的评定准则、参数划分、钢材分类分组、 厚度替代等，都是围绕焊接接头力学性能这个准则.
例如可以将众多的奥氏体不锈钢放在一个组内， 并规定“某一钢号母材评定合格的焊接工艺可以 用于同组别号的其它钢号母材”，这是因为：虽 然这些不锈钢焊接接头的耐腐蚀性能不同，但当 通用焊接工艺评定因素和专用焊接工艺评定因素 中的重要因素、补加因素不变时它们的焊接接头 力学性能相同。
2.在进行转换时， 《JB4708－2000钢制压力 容器焊接工艺评定》的报告中的焊接工艺评定 指导书和焊接工艺评定报告应存档。
.
3
修订后的NB/T 47014-2011 与JB 4708-2000 有较大变更。因此新版标准NB/T 47014-2011实施以后，原有按照JB 4708—2000 进行的焊接工艺评定项目需 要进行系统整理，将可以使用的评定项目
焊接工艺评定试件检验项目也只要求检验力学性 能（拉伸、弯曲、冲击）。
三.试件采用规则－焊接工艺评定试件分类对象
在说明焊接工艺评定试件分类对象前，首先要说 明焊接工艺评定的对象是焊缝而不是焊接接头。
焊缝形式分为：对接焊缝，角焊缝，塞，T形接头，十 字接头，搭接接头，塞焊接头槽焊接头，角接接 头，端接接头，套管接头，斜对接接头，卷边接 头，锁底接头共12种。
焊接接头的使用性能由焊缝的焊接工艺来决 定，因此焊接工艺评定试件分类对象是焊缝而不 是焊接接头，在标准中将焊接工艺评定试件形式 分为对接焊缝试件和角焊缝试件，并对它们的适 用范围作了规定。
没有对塞焊焊缝，槽焊缝和端接焊缝的焊接工 艺评定作出规定。(可以自己参照本标准编写)
对接焊缝或角焊缝试件评定合格的焊接工艺不 适用于塞焊缝，槽焊缝和端接焊缝。对接焊缝试 件评定合格的焊接工艺亦适用于角焊缝，这是从 力学性能准则出发的。
二. NB/T47014－2011中规定了承压设备
（锅炉、压力容器和压力管道）五类焊接工艺评定 和一类焊接工艺附加评定基本要求：
1.对接焊缝和角焊缝焊接工艺评定； 2.耐蚀堆焊焊接工艺评定； 3.复合金属材料焊接工艺评定； 4.换热管与管板焊接工艺评定和焊接工艺附加评定； 5.螺柱电弧焊工艺评定；
㈠对接焊缝、角焊缝与焊接接头形式关系示例见 图1，从焊接工艺评定试件分类角度出发可以看出：
⑴对接焊缝连接的不一定都是对接接头；角焊 缝连接的不一定都是角接头。尽管接头形式不同， 连接它们的焊缝形式是可以相同的。
⑵不管焊件接头形式如何，只要是对接焊缝所连接， 则只需采用对接焊缝试件评定焊接工艺；也不管 焊件接头形式如何，只要是角焊缝所连接，则只 需采用角焊缝试件评定焊接工艺。
(五)焊接工艺评定技术档案应当保存至该工艺评定 失效为止，焊接工艺评定试样应当至少保存5年。
三、NB/T47015－2011承压设备焊接工艺 评定的适用范围
3.4焊接工艺评定和焊工
3.4.1施焊下列各类焊缝的焊接工艺应按 NB/T47014评定合格：
（1）受压元件焊缝；
（2）与受压元件相焊的焊缝；
承压设备焊接工艺评定
2012年4月
主要内容
一、焊接工艺评定的过渡及相关规定 二、承压设备焊接工艺评定 三、案例
.
2
焊接工艺评定的过渡及相关规定
1.关于承压设备焊接工艺评定过渡期:
从2011年10月1日到2012年2月1日
在此期间如果制造单位已经将《JB4708－ 2000钢制压力容器焊接工艺评定》报告按照 《NB/T47014－2011承压设备焊接工艺评定 》的规则进行了转换，则可享受《 NB/T47014－2011承压设备焊接工艺评定》 的待遇。
按NB/T47014-2011进行转化，而不能继 续使用的原评定项目，根据不同情况按 NB/T 47014-2011 规定做出补充试验、废 止等决定。关于GB713-2008和GB/T9222-2008实施过渡期安排
的通知(质检特函〔2008〕64号)
.
4
对于原以20R、16MnR或者Q245R、 Q345R等钢材（钢材标准规定冲击试验温度 为常温或0℃），按照JB4708—2000标准进 行对接焊缝焊接工艺评定，并以“常温”或“ 室温”进行冲击试验，当冲击吸收功满足 NB/T47014标准规定的合格指标时，可不增 焊冲击韧性试件进行焊接接头0℃冲击试验， 原有焊接工艺评定仍然继续有效，适用于温度 范围：≥0℃。这是因为此类钢材的焊接接头 在0℃的冲击吸收功与0℃～35℃的冲击吸收 功无大的差别。
但如果设计文件或者用户要求焊接工艺评定 要做小于0℃的冲击试验时，则应按照要求进 行小于0℃的冲击试验。
.
5
固定式压力容器安全技术监察规程
第4.2.1条 焊接工艺评定
压力容器焊接工艺评定的要求如下：
(1)压力容器产品施焊前，受压元件焊缝、 与受压元件相焊的焊缝、熔入永久焊缝内 的定位焊缝、受压元件母材表面堆焊与补 焊以及上述焊缝的返修焊缝都应当进行焊 接工艺评定或者具有经过评定合格的焊接 工艺规程(WPS)支持。
⑶对接焊缝试件评定合格的焊接工艺可以用于焊件 的各种接头的对接焊缝；
（3）上述焊缝的定位焊缝；注：不熔入和熔入永久
焊缝的定位焊缝都应做焊接工艺评定)
（4）受压元件母材表面堆焊、补焊；
.
8
一.承压设备焊接工艺评定标准
以后承压设备的对接焊缝、角焊缝焊接工艺评 定，耐蚀层堆焊的焊接工艺评定，换热管与管 板接头的焊接工艺评定，承压管道焊接工艺评 定，有色金属的焊接工艺评定都要求按 NB/T47014－2011标准进行。而出口的压 力容器产品或国外承包的工程则要求按国外标 准执行，如按ASME规范或EN288进行。
(3)监检人员应当对焊接工艺评定过程进行监督。
(四)焊接工艺评定完成后，焊接工艺评定报告 (PQR)和焊接工艺规程(WPS)应当由制造（组焊） 单位焊接责任工程师审核，技术负责人批准，经过 监检人员签字确认后存入技术档案。
标准中规定的评定准则、参数划分、钢材分类分组、 厚度替代等，都是围绕焊接接头力学性能这个准则.
例如可以将众多的奥氏体不锈钢放在一个组内， 并规定“某一钢号母材评定合格的焊接工艺可以 用于同组别号的其它钢号母材”，这是因为：虽 然这些不锈钢焊接接头的耐腐蚀性能不同，但当 通用焊接工艺评定因素和专用焊接工艺评定因素 中的重要因素、补加因素不变时它们的焊接接头 力学性能相同。
2.在进行转换时， 《JB4708－2000钢制压力 容器焊接工艺评定》的报告中的焊接工艺评定 指导书和焊接工艺评定报告应存档。
.
3
修订后的NB/T 47014-2011 与JB 4708-2000 有较大变更。因此新版标准NB/T 47014-2011实施以后，原有按照JB 4708—2000 进行的焊接工艺评定项目需 要进行系统整理，将可以使用的评定项目
焊接工艺评定试件检验项目也只要求检验力学性 能（拉伸、弯曲、冲击）。
三.试件采用规则－焊接工艺评定试件分类对象
在说明焊接工艺评定试件分类对象前，首先要说 明焊接工艺评定的对象是焊缝而不是焊接接头。
焊缝形式分为：对接焊缝，角焊缝，塞，T形接头，十 字接头，搭接接头，塞焊接头槽焊接头，角接接 头，端接接头，套管接头，斜对接接头，卷边接 头，锁底接头共12种。
焊接接头的使用性能由焊缝的焊接工艺来决 定，因此焊接工艺评定试件分类对象是焊缝而不 是焊接接头，在标准中将焊接工艺评定试件形式 分为对接焊缝试件和角焊缝试件，并对它们的适 用范围作了规定。
没有对塞焊焊缝，槽焊缝和端接焊缝的焊接工 艺评定作出规定。(可以自己参照本标准编写)
对接焊缝或角焊缝试件评定合格的焊接工艺不 适用于塞焊缝，槽焊缝和端接焊缝。对接焊缝试 件评定合格的焊接工艺亦适用于角焊缝，这是从 力学性能准则出发的。
二. NB/T47014－2011中规定了承压设备
（锅炉、压力容器和压力管道）五类焊接工艺评定 和一类焊接工艺附加评定基本要求：
1.对接焊缝和角焊缝焊接工艺评定； 2.耐蚀堆焊焊接工艺评定； 3.复合金属材料焊接工艺评定； 4.换热管与管板焊接工艺评定和焊接工艺附加评定； 5.螺柱电弧焊工艺评定；
㈠对接焊缝、角焊缝与焊接接头形式关系示例见 图1，从焊接工艺评定试件分类角度出发可以看出：
⑴对接焊缝连接的不一定都是对接接头；角焊 缝连接的不一定都是角接头。尽管接头形式不同， 连接它们的焊缝形式是可以相同的。
⑵不管焊件接头形式如何，只要是对接焊缝所连接， 则只需采用对接焊缝试件评定焊接工艺；也不管 焊件接头形式如何，只要是角焊缝所连接，则只 需采用角焊缝试件评定焊接工艺。
(五)焊接工艺评定技术档案应当保存至该工艺评定 失效为止，焊接工艺评定试样应当至少保存5年。
三、NB/T47015－2011承压设备焊接工艺 评定的适用范围
3.4焊接工艺评定和焊工
3.4.1施焊下列各类焊缝的焊接工艺应按 NB/T47014评定合格：
（1）受压元件焊缝；
（2）与受压元件相焊的焊缝；
承压设备焊接工艺评定
2012年4月
主要内容
一、焊接工艺评定的过渡及相关规定 二、承压设备焊接工艺评定 三、案例
.
2
焊接工艺评定的过渡及相关规定
1.关于承压设备焊接工艺评定过渡期:
从2011年10月1日到2012年2月1日
在此期间如果制造单位已经将《JB4708－ 2000钢制压力容器焊接工艺评定》报告按照 《NB/T47014－2011承压设备焊接工艺评定 》的规则进行了转换，则可享受《 NB/T47014－2011承压设备焊接工艺评定》 的待遇。
按NB/T47014-2011进行转化，而不能继 续使用的原评定项目，根据不同情况按 NB/T 47014-2011 规定做出补充试验、废 止等决定。关于GB713-2008和GB/T9222-2008实施过渡期安排
的通知(质检特函〔2008〕64号)
.
4
对于原以20R、16MnR或者Q245R、 Q345R等钢材（钢材标准规定冲击试验温度 为常温或0℃），按照JB4708—2000标准进 行对接焊缝焊接工艺评定，并以“常温”或“ 室温”进行冲击试验，当冲击吸收功满足 NB/T47014标准规定的合格指标时，可不增 焊冲击韧性试件进行焊接接头0℃冲击试验， 原有焊接工艺评定仍然继续有效，适用于温度 范围：≥0℃。这是因为此类钢材的焊接接头 在0℃的冲击吸收功与0℃～35℃的冲击吸收 功无大的差别。
但如果设计文件或者用户要求焊接工艺评定 要做小于0℃的冲击试验时，则应按照要求进 行小于0℃的冲击试验。
.
5
固定式压力容器安全技术监察规程
第4.2.1条 焊接工艺评定
压力容器焊接工艺评定的要求如下：
(1)压力容器产品施焊前，受压元件焊缝、 与受压元件相焊的焊缝、熔入永久焊缝内 的定位焊缝、受压元件母材表面堆焊与补 焊以及上述焊缝的返修焊缝都应当进行焊 接工艺评定或者具有经过评定合格的焊接 工艺规程(WPS)支持。
⑶对接焊缝试件评定合格的焊接工艺可以用于焊件 的各种接头的对接焊缝；
（3）上述焊缝的定位焊缝；注：不熔入和熔入永久
焊缝的定位焊缝都应做焊接工艺评定)
（4）受压元件母材表面堆焊、补焊；
.
8
一.承压设备焊接工艺评定标准
以后承压设备的对接焊缝、角焊缝焊接工艺评 定，耐蚀层堆焊的焊接工艺评定，换热管与管 板接头的焊接工艺评定，承压管道焊接工艺评 定，有色金属的焊接工艺评定都要求按 NB/T47014－2011标准进行。而出口的压 力容器产品或国外承包的工程则要求按国外标 准执行，如按ASME规范或EN288进行。
